HABIT 73 TC +T
HABIT 93 TC +T
MANUAL DE CARACTERISTICAS, INSTALACION Y FUNCIONAMIENTO
USER'S GUIDE ON CHARACTERISTICS, ASSEMBLY AND OPERATING
MANUEL DES CARACTERISTIQUES, INSTALLATION ET FONCTIONNEMENT
MANUAL CARACTERÍSTICAS E INSTALAÇÃO E OPERAÇÃO
MANUALE DI INSTALLAZIONE E FUNZIONAMENTO CON SPECIFICHE TECNICHE
MANUFACTURAS ROCAL SA
Raval Sant Antoni, Nº 2
(08540) Centelles
Barcelona (Spain)
N.I.F.: A 58618380

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Habit 73 TC +T and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Rocal Habit 73 TC +T

Summary of Contents for Rocal Habit 73 TC +T

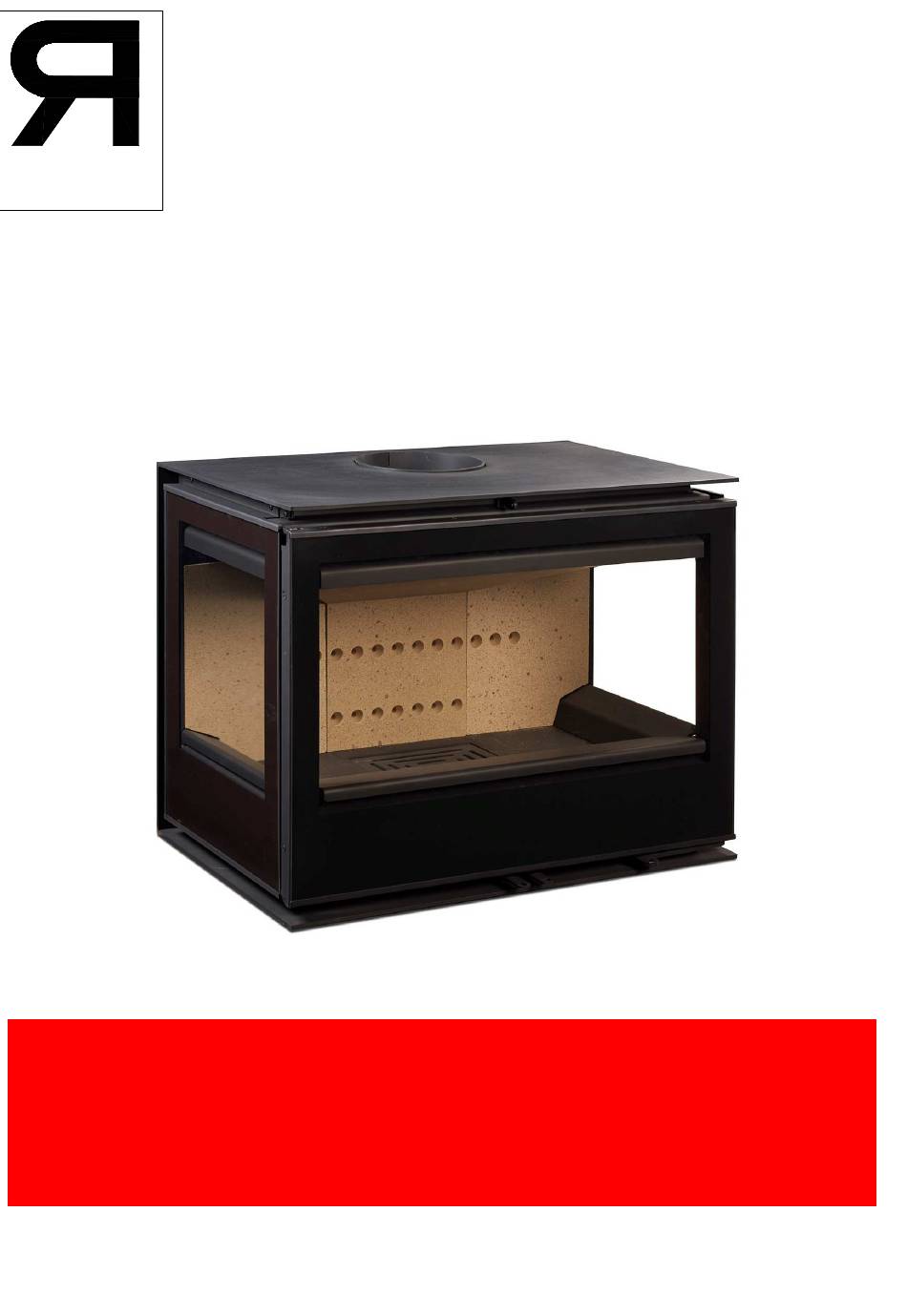

  • Page 1 (08540) Centelles Barcelona (Spain) ROCAL N.I.F.: A 58618380 MANUFACTURAS S.A. HABIT 73 TC +T HABIT 93 TC +T MANUAL DE CARACTERISTICAS, INSTALACION Y FUNCIONAMIENTO USER’S GUIDE ON CHARACTERISTICS, ASSEMBLY AND OPERATING MANUEL DES CARACTERISTIQUES, INSTALLATION ET FONCTIONNEMENT MANUAL CARACTERÍSTICAS E INSTALAÇÃO E OPERAÇÃO...
  • Page 2 El equipo de Rocal le da las gracias por depositar su confianza en nosotros y elegir uno de nuestros productos, disfrute su compra. Our full team in Rocal thanks you for your trust and confidence and for choosing one of our products. Enjoy your purchase.
  • Page 3 ESPAÑOL INDEX 1. CARACTERISTICAS ..................................3 1.1 Características técnicas ................................3 1.2 Detalle de los componentes de entrega ............................. 3 1.3 Esquema de las medidas del aparato ............................3 2. REQUISITOS PREVIOS A LA INSTALACION ..........................3 2.1 Suelo ......................................3 2.2 Conducto de salida de humos ..............................
  • Page 4 1. CARACTERISTICAS 1.1 Características técnicas Modelo Parámetro Habit 73 TC +T Habit 93 TC +T Tiro mínimo – máximo 11-13 Pa Consumo de combustible 2,8 kg/h 3,56 kg/h Caudal másico de los humos 10,37 g/s 11,3 g/s Rendimiento 79,6% Potencia nominal...

  • Page 5: Uso Y Funcionamiento

    2.6 Modificaciones del aparato. Cualquier modificación que se pretenda en el aparato debe estar autorizada por escrito por Manufacturas Rocal SA. Es recomendable además, utilizar únicamente las piezas de repuesto originales o recomendadas por Manufacturas Rocal SA. 3. INSTALACION 3.1 Proceso de instalación.

  • Page 6: Mantenimiento Y Limpieza

    EUROPEAS HAN DE CUMPLIRSE CUANDO SE CONECTA EL APARATO A LA RED ELÉCTRICA. 5.1 Componentes. El aparato viene equipado con dos turbinas helicoidales para el modelo Habit 73 TC +T y con cuatro para el modelo Habit 93 TC +T. termostato para la puesta en marcha de las turbinas, resistencia, interruptor de control velocidad turbinas, cableado interior y manguera de silicona para la alimentación.

  • Page 7: Elementos Opcionales

    (Utilice única y exclusivamente el aerosol “Rocal pintura anticalórica). 7. ELEMENTOS OPCIONALES Rocal pone a su disposición diversos elementos opcionales, contacte con su distribuidor local para adquirir dichos elementos. A continuación se muestra algunos de los elementos: Elemento Código...
  • Page 8 Requisitos y métodos de ensayo”. UNE-EN 60335 La revisión del aparato, así como la instalación y los conductos, debe realizarla un profesional. Para cualquier duda sobre lo aquí descrito, consulte con su distribuidor Rocal. EL INCUMPLIMINTO DE LAS OBLIGACIONES AQUÍ DESCRITAS O UNA MANIPULACION INDEBIDA DEL...
  • Page 9 ENGLISH INDEX 1. SPECIFICATIONS ..................................11 1.1 Technical specifications ................................11 1.2 Breakdown of delivery components ............................11 1.3 Diagram of the equipment's measurements ..........................11 2. REQUIREMENTS PRIOR TO INSTALLATION ..........................11 2.1 Ground ..................................... 11 2.2 Flue liner....................................11 2.3 Type of appliance.

  • Page 10: Specifications

    1. SPECIFICATIONS 1.1 Technical specifications Model Parameter Habit 73 TC +T Habit 93 TC +T Minimum - Maximum draught 11-13 Pa Fuel consumption 2,8 kg/h 3,56 kg/h Smoke mass flow rate 10,37 g/s 11,3 g/s Performance 79,6% Nominal output 11 kW...

  • Page 11: Installation

    2.6 Changes to the device. Any intended change to the equipment must be authorized in writing by Manufacturas Rocal, S.A. We also recommend using only original spare parts or parts recommended by Manufacturas Rocal, S.A.

  • Page 12: Electrical Installation

    ACCOMPLISHED WHEN PROCEEDING TO CONNECT THEA PPARATUS TO ELECTRICAL INSTALLATIONS 5.1. Components. The appliance is equipped with two fans for models Habit 73 TC +T, and with four fans Habit 93 TC +T, a thermostat and an ignition device, resistance, turbine control switch, inner cables and wires as well as silicon tube for air outlet. For parts refer to part V of the ANNEXED document.
  • Page 13 In that case it will be necessary to repaint all damaged areas before a prolonged shutdown period. Use exclusively "Rocal heatproof spray paint”. 7. OPTIONAL COMPLEMENTS Rocal offers various optional items, contact your local dealer to purchase these items. Some of the items are shown below: Item...
  • Page 14 The review of the equipment, the installation and ducts must be carried out by a professional. In case of doubt regarding the described herein, please contact your Rocal dealer. FAILURE TO COMPLY WITH THE OBLIGATIONS DESCRIBED HEREIN OR IMPROPER HANDLING OF THE...
  • Page 15 FRANÇAIS TABLE DES MATIÈRES 1. CARACTÉRISTIQUES ................................... 17 1.1 Caractéristiques techniques ..............................17 1.2 Détail des éléments livrés ................................ 17 1.3 Schéma avec les mesures de l'appareil ........................... 17 2. CONDITIONS PRÉALABLES REQUISES POUR L'INSTALLATION ................... 17 2.1 Sol......................................17 2.2 Conduit d'évacuation des fumées ............................

  • Page 16: Caractéristiques

    1. CARACTÉRISTIQUES 1.1 Caractéristiques techniques Modelo Paramètre Habit 73 TC +T Habit 93 TC +T Tirage minimum – maximum 11-13 Pa Consommation de combustible 2,8 kg/h 3,56 kg/h Débit massique des fumées 10,37 g/s 11,3 g/s Rendement 79,6% Pouvoir calorifique dégagé...

  • Page 17: Utilisation Et Fonctionnement

    également être pris en compte. Dans ce cas, il faudra compenser l'extraction avec l'arrivée d'air extérieur correspondante. 2.6 Modifications de l'appareil. Toute modification réalisée sur l'appareil doit préalablement être autorisée par écrit par Manufacturas Rocal SA. De plus, il convient d'utiliser uniquement des pièces de rechange d'origine ou recommandées par Manufacturas Rocal SA.

  • Page 18: Installation Électrique

    EUROPÉENES, DOIVENT ÊTRE EXÉCUTÉES AU MOMENT DE BRANCHER L’APPAREIL À L’ÉLECTRICITÉ. 5.1. Composants. Ces appareils sont équipés avec deux turbines hélicoïdales pour les modèles Habit 73 TC +T, et quatre turbines hélicoïdales pour les modèles Habit 93 TC +T, thermostat pour la mise en service des turbines, l'endurance, la vitesse des turbines interrupteur de commande, le câblage interne et le tuyau de silicone pour une sortie externe.
  • Page 19 6.1.2. Pièces de rechange. Utilisez uniquement les pièces de rechange d'origine ou recommandées par manufacturas Rocal S.A. Consultez l'image à la page 14 et 15 du document ANNEXE.
  • Page 20 OBLIGATIONS DÉCRITES DANS CE DOCUMENT OU UNE MANIPULATION INAPPROPRIÉE DE L'APPAREIL. L'inspection de l'appareil, ainsi que l'installation et les conduits doivent être réalisés par un professionnel. Pour toute information supplémentaire à celles décrites dans ce document, consultez votre distributeur Rocal.
  • Page 21 ITALIANO INDICE 1. SPECIFICHE ....................................23 1.1 Specifiche tecniche .................................. 23 1.2 Dettaglio dei componenti di consegna ............................. 23 1.3 Schema delle misure dell’impianto ............................23 2. REQUISITI PRIMA DELL’INSTALLAZIONE ..........................23 2.1 Pavimento ....................................23 2.2 Condotta di uscita fumi ................................23 2.3 Tipo di impianto ..................................
  • Page 22 1. SPECIFICHE 1.1 Specifiche tecniche Modelo Parametro Habit 73 TC +T Habit 93 TC +T Tiraggio minimo – massimo 11-13 Pa Consumo di combustibile 2,8 kg/h 3,56 kg/h Portata massica dei fumi 10,37 g/s 11,3 g/s Rendimento 79,6% Potenza termica...

  • Page 23: Uso E Funzionamento

    In questo caso deve essere compensata la estrazione con la relativa entrata d’aria esterna. 2.6 Modifiche dell’impianto. Ogni modifica voluta sull’impianto deve essere autorizzata per scritto da parte di Manufacturas Rocal SA. È consigliato, inoltre, usare soltanto i pezzi di ricambio originali o consigliati da Manufacturas Rocal SA.

  • Page 24: Manutenzione E Pulizia

    COMPRESE QUELLE RIFERITE A DISPOSIZIONI NAZIONALI O EUROPEE. 5.1. Componenti. L'apparecchio è dotato di due turbine elicoidali per i modelli Habit 73 TC +T e di quattro turbine per i modelli Habit 93 TC +T, termostato per l'avvio delle turbine, resistenza, interruttore di controllo velocità turbine, cablaggio interno e tubo in silicone per l'uscita esterna.
  • Page 25 (Usate solo l’aerosol “Rocal pintura anticalórica” (vernice anticalorica)).
  • Page 26 - UNE-EN 60335 Siano i controlli dell’impianto che l’installazione e le condotte, devono essere effettuati da un professionista. Per qualsiasi dubbio su quanto descritto, consultate il vostro distributore Rocal. L’INADEMPIMENTO DEGLI OBBLIGHI QUI DESCRITTI O UNA MANIPOLAZIONE INDEBITA DELL’IMPIANTO ESIME IL PRODUTTORE DA OGNI RESPONSABILITÀ.
  • Page 27 PORTUGUES ÍNDICE 1. DETALHES ....................................29 1.1 Detalhes técnicos ..................................29 1.2 Detalhe componentes de entrega ............................29 1.3 Esquema de las medidas del aparato ............................29 2. REQUISITOS ANTES DA INSTALAÇÃO ............................29 2.1 Suelo ......................................29 2.2 Duto saída fumo ..................................30 2.3 Tipo de aparelho ..................................
  • Page 28 1. DETALHES 1.1 Detalhes técnicos Modelo Parámetro Habit 73 TC +T Habit 93 TC +T Tiragem mínima - máxima 11-13 Pa Consumo 2,8 kg/h 3,56 kg/h Tiragem de fumos 10,37 g/s 11,3 g/s Rendimiento 79,6% Potência 11 kW 12,4 kW Gama de potência...
  • Page 29 Nestes casos, a extracção deve ser compensado com a entrada de ar exterior. 2.6 Alteração do aparelho. Cualquier modificación que se pretenda en el aparato debe estar autorizada por escrito por Manufacturas Rocal SA. Es recomendable además, utilizar únicamente las piezas de repuesto originales o recomendadas por Manufacturas Rocal 3. INSTALAÇÃO 3.1 Processo de instalação.

  • Page 30: Instalação Elétrica

    ELETRICIDADE. 5.1. Componentes. A unidade vem equipada com duas turbinas helicoidais para os modelos Habit 73 TC +T e quatro para os modelos Habit 93 TC +T, termostato para funcionamento das ventoinhas, resistência, interruptor de controlo de velocidade das ventoinhas, cabo interno e tubo de silicone para saída externa. Para partes consulte o documento ANEXO .
  • Page 31 áreas danificadas antes do período de paralisação prolongada do equipamento. (Utilize exclusivamente spray "pint pulverizador anticalórica Rocal 600º C - PRETO). Rocal oferece vários itens opcionais, contacte o seu revendedor local para comprar esses itens. Alguns dos itens indicados: 7. ELEMENTOS OPCIONAIS Elemento Código...
  • Page 32 A revisão do dispositivo e a instalação e condutas deve ser feita por um profissional. Para qualquer dúvida sobre descrito aqui, entre em contato com o revendedor Rocal A GARANTIA É DAS OBRIGAÇÕES DESCRITOS OU MANIPULAÇÃO INDEVIDA DE NULL E...
  • Page 33 10. ETIQUETADO | LABELLING | ÉTIQUETAGE | MARCATURA | ETIQUETAGEM Habit 73 TC +T E2140+T Habit 93 TC +T E2145+T Nº CEE 17/14327-852/853 M1 Nº CEE 1880-CPR-024-21 UNE-EN 13240 UNE-EN 13240 Non insertable equipment for solid fuel Non insertable equipment for solid fuel...
  • Page 34 ANEXO/ANNEX/ANNEXE/ANESSO Habit 73 TC +T Habit 93 TC +T...
  • Page 40 C. 4...
  • Page 42 D.10 D.11 D.12...
  • Page 43 D.13 D.14 D.15 D.16 D.17 D.18...
  • Page 44 D.19 D.20 D.21 D.22...
  • Page 45 CODES Habit 73 TC +T Habit 93 TC +T M5963-200/1 M5965-200/1 M5963-200/2 M5965-200/2 M5963-30 M5965-30 M5963-14 M5965-14 VRM5963-3 VRM5965-3 VRM5963-1 VRM5965-1 VRM5963-2 VRM5965-2 VRM5963-6 VRM5965-6 M5963-200/2 M5965-200/2 VRM5963-4 VRM5963-4 FUM5900-400 FUM5900-400 VRM5963-5 VRM5965-5 M5963-28/29 M5965-28/29...
  • Page 46 Habit 73 TC +T COEVA-18 MELEC44 MELEC05 MELEC20 MOTOR20 Habit 93 TC +T MELEC05 MELEC44 MELEC20 COEVA17 MOTOR20 Versión 6 (03/11/2021)
