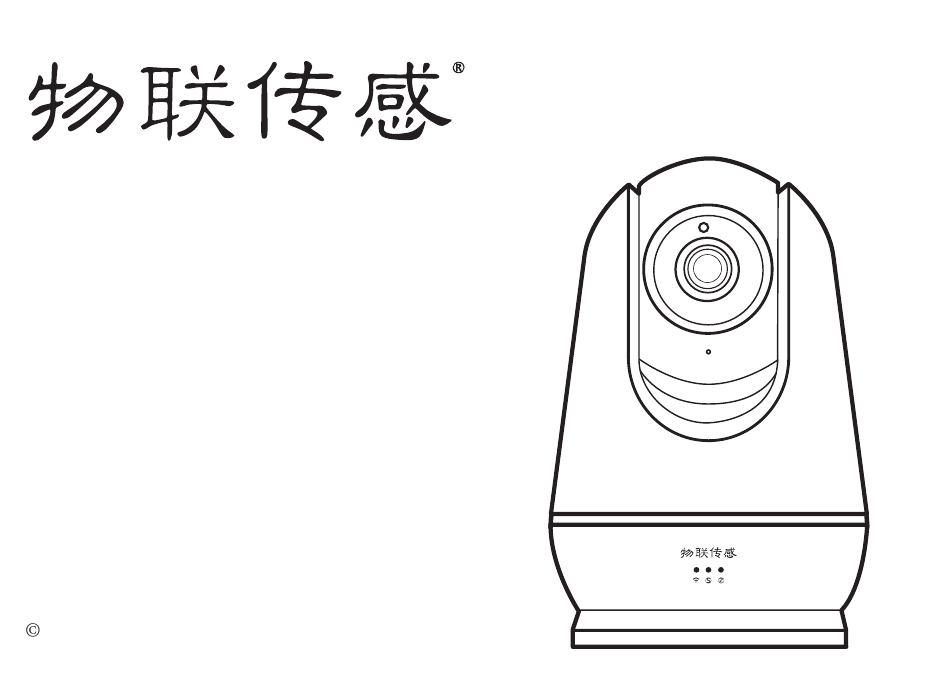

- Page 1 本企业通过ISO9001：2008质量管理体系标准 高清摄像机02型（720P） 使用说明书 2015 南京物联传感技术有限公司 出版号：2015-0604.V01...
- Page 2 欢迎您使用物联传感高清摄像机02型（720P）产品说明书 ● 是南京物联传感技术有限公司的注册商标。本说明书中提到的 所有其他产品名称或商标是其各自品牌所有者的商标或注册商标。 ●使用前请您认真阅读产品使用说明书，确保正确、安全地使用。 ●物联传感高清摄像机02型（720P）产品（以下简称“本产品”）为南京物联 传感技术有限公司（以下简称“我司”）出品的智能家居音视频类产品。本产 品需要与智能家居相应APP客户端同步使用，并须使用本产品自带的配件，如 您未正确地安装及使用本产品，而造成的损失，我司将不承担任何责任。 ●我司随时可能对本说明书中的产品信息进行更新，恕不另行通知。请您及时 关注我司资讯，并下载最新版的APP客户端。 ●未经我司的明确书面许可，任何个人及企业不得复制本说明书中的全部或部 分内容，不得使用我司注册商标。对非法使用我司商标的行为，我司将依法追 究行为人及企业法律责任。 ●欢迎您登录我司官网www.wulian.cc，获取更多智能家居产品信息。...
- Page 3 产品展示 红外灯 SET键 SYS键 SYS SET WiFi指示灯 状态指示灯 ZigBee指示灯 主体正面 主体背面...
- Page 4 设备ID 二维码 走线口 SD卡槽 12V电源接口 螺丝孔 底座 主体底面...
- Page 5 安装使用注意事项 避 免 将 本 产 避免视频线、音 避免阳光直射 安装或放置在 品 放 置 于 有 频线、数据线和 固定的平面 强大电磁场 电缆线缠绕 检 查 设 备 配 件 不 要 使 用 刺 激 避 免 摄 像 头 和 请勿擅自拆卸 接 线 和 适 配 器 的...
- Page 6 安装指导 1、可直接放置于任何固定的平面 2、吸顶安装 ①取下本产品底座（磁铁吸附） 取下底座 ②在固定位置开孔(孔心距35mm)，装入膨胀管，将12V电源线接入主体电源接口, 螺丝固定底座（注意走线口位于主体背面）。 AC/DC 适配器 膨胀管 走线口...
- Page 7 ③将主体吸附在底座上，安装完成。 友情提醒：吸附主体之前，请先进行联网设置。...
- Page 8 操作准备 ①安装“物联爱看”或“智能家居”客户端 Android版 方式一：扫描产品包装盒上的二维码，下载软件客户端。 方式二：网址下载 https://api.wuliangroup.cn/qr/icam（物联爱看） http://www.wulian.cc/service.shtml（智能家居） IOS版 方式一：扫描产品包装盒上的二维码，下载软件客户端。 方式二：网址下载 https://api.wuliangroup.cn/qr/icam（物联爱看） 进入“APP Store”搜索Wulian“智能家居”下载最新版IOS客户端V5 初次使用时，请先安装APP客户端，并仔细阅读产品说明书；请时常关注我司 资讯，以便及时更新。...
- Page 9 ②启动设备 ③打开”物联爱看”APP端，根据软件提示完成新用户快速注册。 可配置WiFi网络 配置WiFi网络成功 连接WiFi网络...
- Page 10 操作指导 “物联爱看”---添加设备&配置WiFi Android版 ①登录”物联爱看“APP端，根据软件提示完成设备添加(可扫描设备底部二 维码或手动输入设备ID)和WiFi配置，随后即可查看监控。 iOS版 ①登录“物联爱看”，扫描设备底部的二维码，根据软件提示完成连接摄像 机网络操作，即可查看监控。...
- Page 11 Android版/iOS版 智能家居---进入监控列表开始监控 登录“智能家居”APP首页，进入监控列表，选择“企鹅摄像机”，输入摄像 机“标识码”(可扫描设备底部二维码或手动输入设备ID)，配置设备成功后， 开始监控。...
- Page 12 联网设置——添加ZigBee终端设备 ①首次建立ZigBee网络 建网中请稍后 快击SET键6次 建网成功 SET键 SYS SET ②加网设置 快击SET键4次 可加新设备啦 SET键 SYS SET 此时摄像机已经具备网关的所有功能，可以添加ZigBee终端设备。...
- Page 13 ③退出ZigBee网络 长按SET键10秒 退网成功 SET键 SYS SET ④复位 长按SYS键10秒后，松开 待本产品启动，复位完成 “滴滴” SYS键 SYS SET...
- Page 14 基本功能 无线WiFi 帐号分享 支持ZigBee 高清录像 录像回放 支持无线WiFi， 无线通信技 720P高清图像， 输入好友帐号 卡内存储 一键配置简单 术 普通摄像机的3 将视频分享给 视频保存 方便 倍以上 好友，支持多 随时回放 用户观看 外观设计 双向分时语音 手机监控 移动侦测 插卡存储 支 持 双 向 外 观 设 计 精 支持移动侦测 可通过手机进行 安全的本地存 分 时 语 音 致，...
- Page 15 规格参数 外观尺寸...
- Page 16 结构参数 外形尺寸(长*宽*高，mm) 95*95*145.9 材质颜色 PC，白色 镜片材质 光学玻璃 净重(g) 阻燃等级 UL94 V-2 通用参数 电源参数 DC 12V， 1A，AC/DC适配器 工作环境温度 -10℃-+45℃ 工作环境湿度 ≤95%(不凝结)
- Page 17 射频参数 IEEE 802.11/b/g/n 通信协议 IEEE 802.15.4 IEEE 802.11/b/g/n 50米(可视条件下) 通信距离 IEEE 802.15.4 500米(可视条件下) 天线配置 PCB天线 硬件参数 整机功耗 Max.6W 无线接入方式 WiFi 旋转角度(云台) 水平：335°，垂直：120° 镜头焦距 3.6mm 红外灯照射距离 5m-6m...
- Page 18 分辨率 720P 存储功能 最大支持Micro SD 32G 白平衡/背光补偿/红外夜视 支持 音频压缩/视频压缩编码 G.722，H.264 图像翻转 180° 订购信息 产品名称 物联传感高清摄像机02型(720P) WG-ZAVCDPW-C32112-02 产品型号 PC，白色 材质/颜色 货号 WGPN1505210001...
- Page 19 物联，就在您身边！ 更多内容请关注官网...
- Page 20 版权所有，翻版必究 www.wulian.cc 客服热线：400-928-9288 南京市雨花台区凤集大道15号创业创新城-北柚11栋...
- Page 21 ISO9001：2008 Certified Smart Cloud Camera (720P) User Manual Nanjing IoT Sensor Technology Co., Ltd. Publication Number：2015-0424.V01...
- Page 22 Nanjing IoT Sensor Technology Co., Ltd. (hereinafter referred to as “Wulian”). This product shall be used with smart home APP as well as the supplied accessories. Wulian is not responsible for any loss due to improper installation and usage of this product.
-
Page 23: Product Display
Product Display Infrared Light SET Key SYS Key SYS SET Status Indicator Light Wi-Fi Indicator Light ZigBee Indicator Light Front side Reverse side... - Page 24 Device ID QR Code Line Lane Screw Hole SD Card Slot 12V Power Interface The main body Base...
- Page 25 Attentions Keep away from video Keep away from strong Place this product Avoid direct sun cable, audio cable, USB electromagnetic fields in fixed flat surface cable or power cable Disassembling or Make sure accesso- Keep camera Wiping the lens modification ries are matched for away from oil, vapor, with harsh cleaner...
- Page 26 Installation Guide Option A: Place it on any fixed flat surface Option B: Ceiling-mounted ①Remove the base (attached with magnets) Remove the base ②First unch two holes (hole heart distance is 35mm) in desired position and install the expansion plugs. Then connect the 12V power line to the body and fix the base with two screws. (Note: the line lane is on the back of the body.) AC/DC Adaptor Expansion Pipe...
- Page 27 ③Attach the main body to the base and installation is completed. Tips：Set the networks before attaching on the main body.
-
Page 28: Operation Preparation
Option B: Download the APP with the link http://api.wuliangroup.cn/qr/icam (iCam APP) Enter into “APP Store” to search “wulian smart home” to download the latest iOS APP (Version 5) Warm prompt: please read this manual carefully and pay attention to the information... - Page 29 ②Start Device ③Start iCam APP and register an account as per the APP prompts. Wi-Fi network can be configured Wi-Fi network configuration is completed.
- Page 30 Operation Instructions: iCam -- Add Camera & Configure WiFi Android Version Start iCam APP. Add camera (by scanning QR Code or inputting the ID on the back side of the camera) & Configure Wi-Fi, then you can use the camera. iOS Version Start iCam APP, and scan QR Code on the back side of the camera, connect ZigBee network as per APP instruction, then you can use the camera.
- Page 31 Android Version/iOS Version Smart Home- Enter the monitoring list and start monitoring Log in “Smart Home” APP, and choose “MONITOR”, select “Cloud Camera”, input the camera code, (by scanning QR Code or inputting the ID on the bottom of the camera) then you can use the camera.
- Page 32 Networking : Add ZigBee Devices ①Build ZigBee network for the first time. Click Set Key 6 times quickly Pls wait when networking ZigBee Network Constructed SET Key SYS SET ② Add Devices to ZigBee Network: Click Set Key 4 times quickly New devices are allowed to be added SET Key...
- Page 33 ③Exit ZigBee Network Press on SET Key for 10s Exit ZigBee network successfully SET Key SYS SET ④ Reset Press on SYS Key for 10 seconds and loose to complete reseting ‘Drops’ SYS Key SYS SET...
-
Page 34: Basic Functions
Basic Functions Supports ZigBee wireless Playback Anytime. communication technology cost and safe wireless commu- nication technology. Video Playback Zigbee Technology S u p p o r t s Wi - F i , p u t t h e Share video with friends by c a m e r a a n y w h e r e i n o u r entering friends’... - Page 35 Support motion detection alarm, Two-way time sharing talkback. focus on home situation at any time. Motion Detection Talkback Function Users could receive messages Delicate in appearance & design, via smart phones, as well as APP is beautiful and easy to watch videos remotely.
-
Page 36: Specification Parameter
Specification Parameter Appearance... - Page 37 Structure Parameter 95*95*145.9 Dimentions(L*W*H, mm) PC，White Materials & Color Optical glass Lens Material Net Weight (g) UL94 V-2 Flame Retardant Rating Common Parameter Power Supply DC 12V， 1A，AC/DC Adapter Operating Temperature -10℃-+45℃ Operating Humidity ≤95% (No condensation)
- Page 38 RF Parameter IEEE 802.11/b/g/n Communication Protocol IEEE 802.15.4 IEEE 802.11/b/g/n 50m(Visible Condition) Communication Protocol IEEE 802.15.4 500m(Visible Condition) Antenna Configuration PCB Antenna Hardware Parameter Max.6W Power Consumption WiFi Wireless Access Horizontal：335°，Vertical：120° Rotation Angle 3.6mm Lens Focal Length 5m-6m Infrared Lamp Irradiation Distance...
-
Page 39: Purchase Information
Resolution 720P Storage Function Max Support Micro SD 32G White balance/Backlight compensation/IR Night Vision Support Audio Compression/Video Compression Coding G.722，H.264 Image Rollovers 180° Purchase Information Products Name Smart Cloud Camera(720P) Products Model WG-ZAVCDPW-C32112-02 Material/Color PC，White The Article Number WGPN1505210001... - Page 40 Customer Service hotline：400-889-2891 Building 11, No.15, Fengji Road, Yuhuatai District, Nanjing (P. C.: 210039) All rights reserved, any illegal use of this manual shall be investigated according to law.
