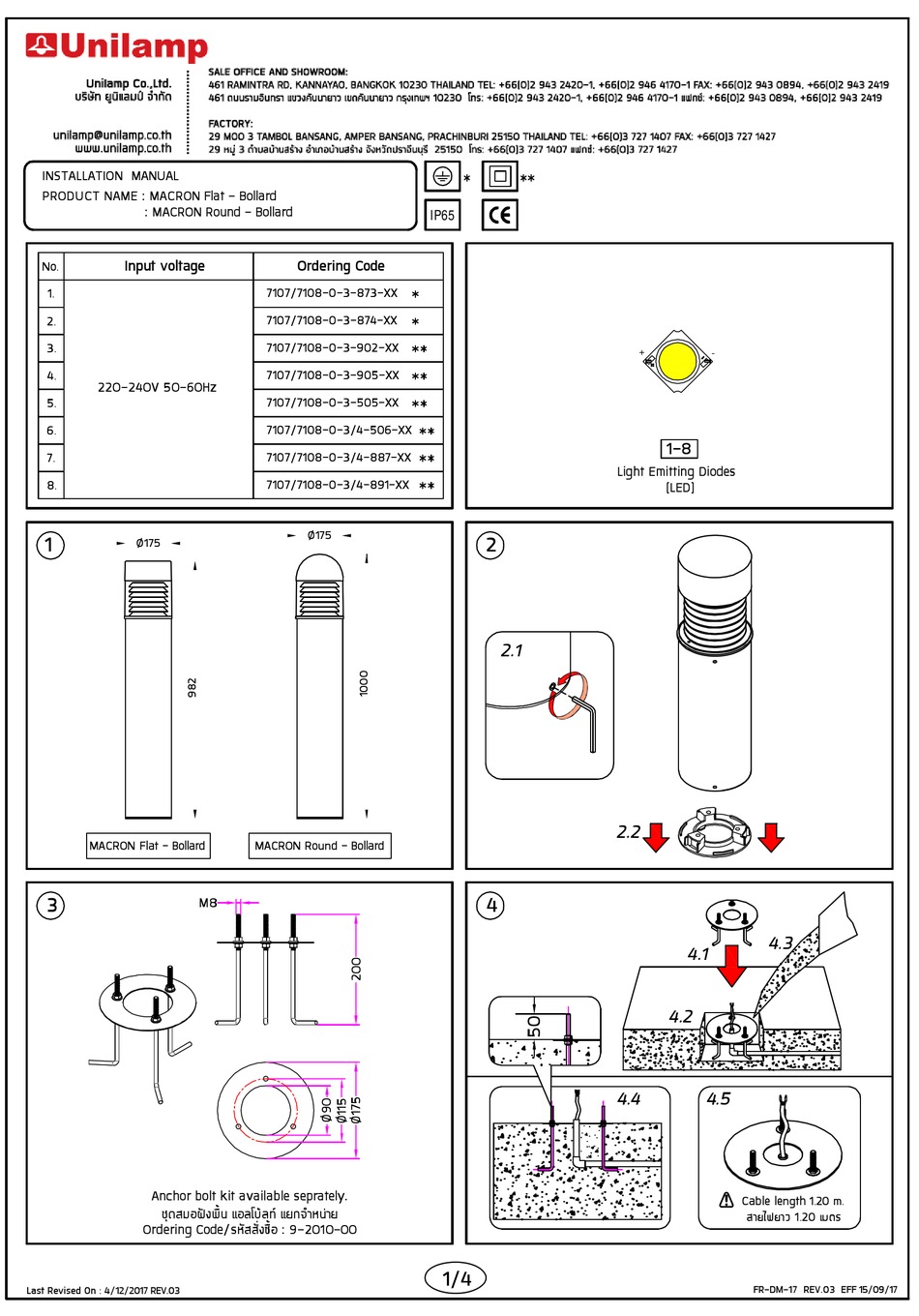

INSTALLATION MANUAL
PRODUCT NAME : MACRON Flat - Bollard
: MACRON Round - Bollard
Input voltage
No.
1.
2.
3.
4.
220-240V 50-60Hz
5.
6.
7.
8.
1
๛175
MACRON Flat - Bollard
3
M8
Anchor bolt kit available seprately.
ชุ ด สมอฝ ง พื ้ น แอลโบ ล ท แยกจํ า หน า ย
Ordering Code/รหั ส สั ่ ง ซื ้ อ : 9-2010-00
Last Revised On : 4/12/2017 REV.03
Ordering Code
7107/7108-0-3-873-XX
7107/7108-0-3-874-XX
7107/7108-0-3-902-XX
7107/7108-0-3-905-XX
7107/7108-0-3-505-XX
7107/7108-0-3/4-506-XX
7107/7108-0-3/4-887-XX
7107/7108-0-3/4-891-XX
๛175
MACRON Round - Bollard
IP65
2
2.1
4
1/4
1-8
Light Emitting Diodes
(LED)
2.2
4.3
4.1
4.2
4.4
4.5
Cable length 1.20 m.
สายไฟยาว 1.20 เมตร
FR-DM-17 REV.03 EFF 15/09/17
Advertisement
Table of Contents
Related Manuals for Unilamp MACRON Flat - Bollard
Summary of Contents for Unilamp MACRON Flat - Bollard
- Page 1 INSTALLATION MANUAL PRODUCT NAME : MACRON Flat - Bollard : MACRON Round - Bollard IP65 Input voltage Ordering Code 7107/7108-0-3-873-XX 7107/7108-0-3-874-XX 7107/7108-0-3-902-XX 7107/7108-0-3-905-XX 220-240V 50-60Hz 7107/7108-0-3-505-XX 7107/7108-0-3/4-506-XX 7107/7108-0-3/4-887-XX Light Emitting Diodes 7107/7108-0-3/4-891-XX (LED) ๛175 ๛175 MACRON Flat - Bollard MACRON Round - Bollard Anchor bolt kit available seprately.
- Page 2 For class I For class II ∅ ∅ Cable size: 3X0.75 mm. 7-12mm. Cable size : 2X1.00 mm. 7-12mm. ขนาดสายไฟ ขนาดสายไฟ For class I For class II Torque/แรงบิ ด : 6 Nm. Torque/แรงบิ ด : 6 Nm. IP68 water tight connecting device. IP68 water tight connecting devic e.
- Page 3 Remark : หมายเหตุ Installation should be carried out by a qualified electrician in accordance with appropriate national wiring regulation. การติ ด ตั ้ ง โคมไฟฟ า และอุ ป กรณ ควรดํ า เนิ น การโดยช า งไฟฟ า ที ่ ม ี ความรู...
- Page 4 For class I Cable Size/ขนาดสายไฟ : 3x0.75 mm. 7-12 mm. Ø For class II Cable Size/ขนาดสายไฟ : 2x1.00 mm. 7-12 mm. Ø Do not touch the LED because it may shorten the life time or the LED can be breaking down. ห...
