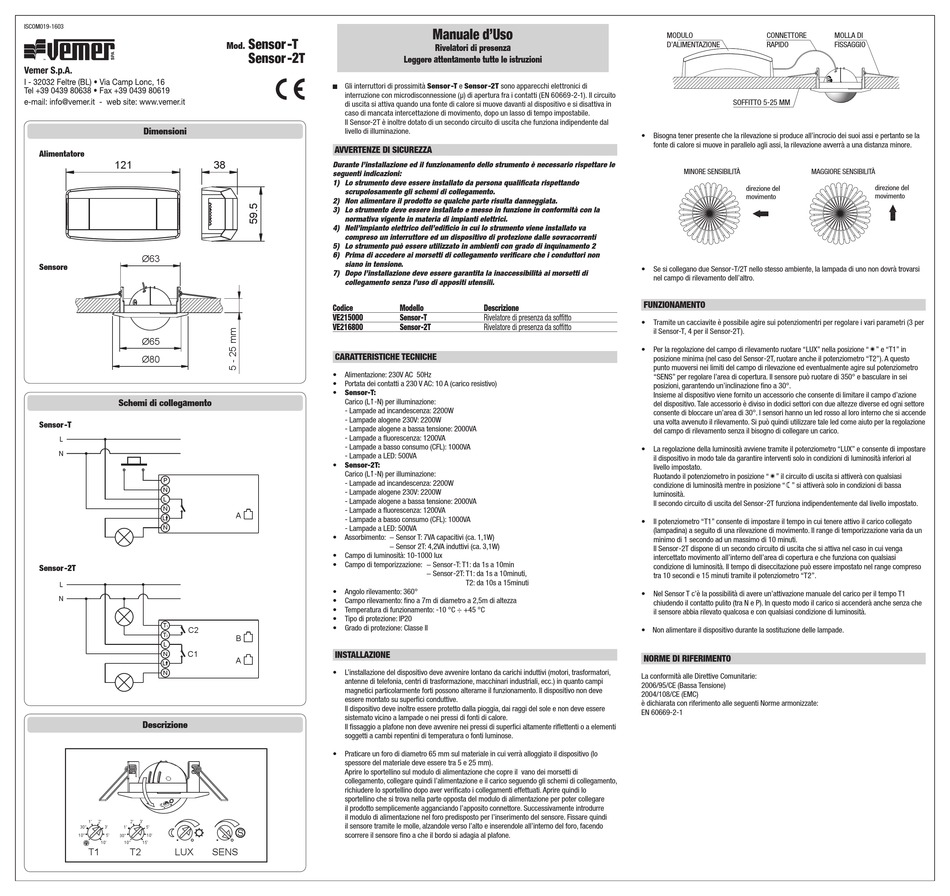

ISCOM019-1603
Dimensioni
Alimentatore
121
Ø63
Sensore
Ø65
Ø80
Schemi di collegamento
Sensor-T
L
N
P
N
L
N
L
N
Sensor-2T
L
N
T
1
C2
T
2
L
C1
N
L
N
Descrizione
1'
2'
2'
3'
30''
3'
1'
5'
10''
5'
30''
10'
10'
10''
15'
T1
T2
LUX
Sensor-T2
Mod.
Sensor-2T
Gli interruttori di prossimità Sensor-T e Sensor-2T sono apparecchi elettronici di
interruzione con microdisconnessione (μ) di apertura fra i contatti (EN 60669-2-1). Il circuito
di uscita si attiva quando una fonte di calore si muove davanti al dispositivo e si disattiva in
caso di mancata intercettazione di movimento, dopo un lasso di tempo impostabile.
Il Sensor-2T è inoltre dotato di un secondo circuito di uscita che funziona indipendente dal
livello di illuminazione.
AVVERTENZE DI SICUREZZA
38
Durante l'installazione ed il funzionamento dello strumento è necessario rispettare le
seguenti indicazioni:
1) Lo strumento deve essere installato da persona qualificata rispettando
scrupolosamente gli schemi di collegamento.
2) Non alimentare il prodotto se qualche parte risulta danneggiata.
3) Lo strumento deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici.
4) Nell'impianto elettrico dell'edificio in cui lo strumento viene installato va
compreso un interruttore ed un dispositivo di protezione dalle sovracorrenti
5) Lo strumento può essere utilizzato in ambienti con grado di inquinamento 2
6) Prima di accedere ai morsetti di collegamento verificare che i conduttori non
siano in tensione.
7) Dopo l'installazione deve essere garantita la inaccessibilità ai morsetti di
collegamento senza l'uso di appositi utensili.
Codice
VE215000
VE216800
CARATTERISTICHE TECNICHE
• Alimentazione: 230V AC 50Hz
• Portata dei contatti a 230 V AC: 10 A (carico resistivo)
• Sensor-T:
Carico (L#-N) per illuminazione:
- Lampade ad incandescenza: 2200W
- Lampade alogene 230V: 2200W
- Lampade alogene a bassa tensione: 2000VA
- Lampade a fluorescenza: 1200VA
- Lampade a basso consumo (CFL): 1000VA
- Lampade a LED: 500VA
• Sensor-2T:
Carico (L#-N) per illuminazione:
- Lampade ad incandescenza: 2200W
- Lampade alogene 230V: 2200W
- Lampade alogene a bassa tensione: 2000VA
- Lampade a fluorescenza: 1200VA
A
- Lampade a basso consumo (CFL): 1000VA
- Lampade a LED: 500VA
• Assorbimento: − Sensor T: 7VA capacitivi (ca. 1,1W)
− Sensor 2T: 4,2VA induttivi (ca. 3,1W)
• Campo di luminosità: 10-1000 lux
• Campo di temporizzazione: − Sensor-T: T1: da 1s a 10min
• Angolo rilevamento: 360°
• Campo rilevamento: fino a 7m di diametro a 2,5m di altezza
• Temperatura di funzionamento: -10 °C ÷ +45 °C
• Tipo di protezione: IP20
• Grado di protezione: Classe II
B
INSTALLAZIONE
A
• L'installazione del dispositivo deve avvenire lontano da carichi induttivi (motori, trasformatori,
antenne di telefonia, centri di trasformazione, macchinari industriali, ecc.) in quanto campi
magnetici particolarmente forti possono alterarne il funzionamento. Il dispositivo non deve
essere montato su superfici conduttive.
Il dispositivo deve inoltre essere protetto dalla pioggia, dai raggi del sole e non deve essere
sistemato vicino a lampade o nei pressi di fonti di calore.
Il fissaggio a plafone non deve avvenire nei pressi di superfici altamente riflettenti o a elementi
soggetti a cambi repentini di temperatura o fonti luminose.
• Praticare un foro di diametro 65 mm sul materiale in cui verrà alloggiato il dispositivo (lo
spessore del materiale deve essere tra 5 e 25 mm).
Aprire lo sportellino sul modulo di alimentazione che copre il vano dei morsetti di
collegamento, collegare quindi l'alimentazione e il carico seguendo gli schemi di collegamento,
richiudere lo sportellino dopo aver verificato i collegamenti effettuati. Aprire quindi lo
sportellino che si trova nella parte opposta del modulo di alimentazione per poter collegare
il prodotto semplicemente agganciando l'apposito connettore. Successivamente introdurre
il modulo di alimentazione nel foro predisposto per l'inserimento del sensore. Fissare quindi
il sensore tramite le molle, alzandole verso l'alto e inserendole all'interno del foro, facendo
S
scorrere il sensore fino a che il bordo si adagia al plafone.
SENS
Manuale d'Uso
Rivelatori di presenza
Leggere attentamente tutte le istruzioni
Modello
Descrizione
Sensor-T
Rivelatore di presenza da soffitto
Sensor-2T
Rivelatore di presenza da soffitto
− Sensor-2T: T1: da 1s a 10minuti,
T2: da 10s a 15minuti
MODULO
CONNETTORE
D'ALIMENTAZIONE
RAPIDO
SOFFITTO 5-25 MM
• Bisogna tener presente che la rilevazione si produce all'incrocio dei suoi assi e pertanto se la
fonte di calore si muove in parallelo agli assi, la rilevazione avverrà a una distanza minore.
MINORE SENSIBILITÀ
MAGGIORE SENSIBILITÀ
direzione del
movimento
• Se si collegano due Sensor-T/2T nello stesso ambiente, la lampada di uno non dovrà trovarsi
nel campo di rilevamento dell'altro.
FUNZIONAMENTO
• Tramite un cacciavite è possibile agire sui potenziomentri per regolare i vari parametri (3 per
il Sensor-T, 4 per il Sensor-2T).
• Per la regolazione del campo di rilevamento ruotare "LUX" nella posizione "" e "T1" in
posizione minima (nel caso del Sensor-2T, ruotare anche il potenziometro "T2"). A questo
punto muoversi nei limiti del campo di rilevazione ed eventualmente agire sul potenziometro
"SENS" per regolare l'area di copertura. Il sensore può ruotare di 350° e basculare in sei
posizioni, garantendo un'inclinazione fino a 30°.
Insieme al dispositivo viene fornito un accessorio che consente di limitare il campo d'azione
del dispositivo. Tale accessorio è diviso in dodici settori con due altezze diverse ed ogni settore
consente di bloccare un'area di 30°. I sensori hanno un led rosso al loro interno che si accende
una volta avvenuto il rilevamento. Si può quindi utilizzare tale led come aiuto per la regolazione
del campo di rilevamento senza il bisogno di collegare un carico.
• La regolazione della luminosità avviene tramite il potenziometro "LUX" e consente di impostare
il dispositivo in modo tale da garantire interventi solo in condizioni di luminosità inferiori al
livello impostato.
Ruotando il potenziometro in posizione "" il circuito di uscita si attiverà con qualsiasi
condizione di luminosità mentre in posizione "" si attiverà solo in condizioni di bassa
luminosità.
Il secondo circuito di uscita del Sensor-2T funziona indipendentemente dal livello impostato.
• Il potenziometro "T1" consente di impostare il tempo in cui tenere attivo il carico collegato
(lampadina) a seguito di una rilevazione di movimento. Il range di temporizzazione varia da un
minimo di 1 secondo ad un massimo di 10 minuti.
Il Sensor-2T dispone di un secondo circuito di uscita che si attiva nel caso in cui venga
intercettato movimento all'interno dell'area di copertura e che funziona con qualsiasi
condizione di luminosità. Il tempo di diseccitazione può essere impostato nel range compreso
tra 10 secondi e 15 minuti tramite il potenziometro "T2".
• Nel Sensor T c'è la possibilità di avere un'attivazione manuale del carico per il tempo T1
chiudendo il contatto pulito (tra N e P). In questo modo il carico si accenderà anche senza che
il sensore abbia rilevato qualcosa e con qualsiasi condizione di luminosità.
• Non alimentare il dispositivo durante la sostituzione delle lampade.
NORME DI RIFERIMENTO
La conformità alle Direttive Comunitarie:
2006/95/CE (Bassa Tensione)
2004/108/CE (EMC)
è dichiarata con riferimento alle seguenti Norme armonizzate:
EN 60669-2-1
MOLLA DI
FISSAGGIO
direzione del
movimento
