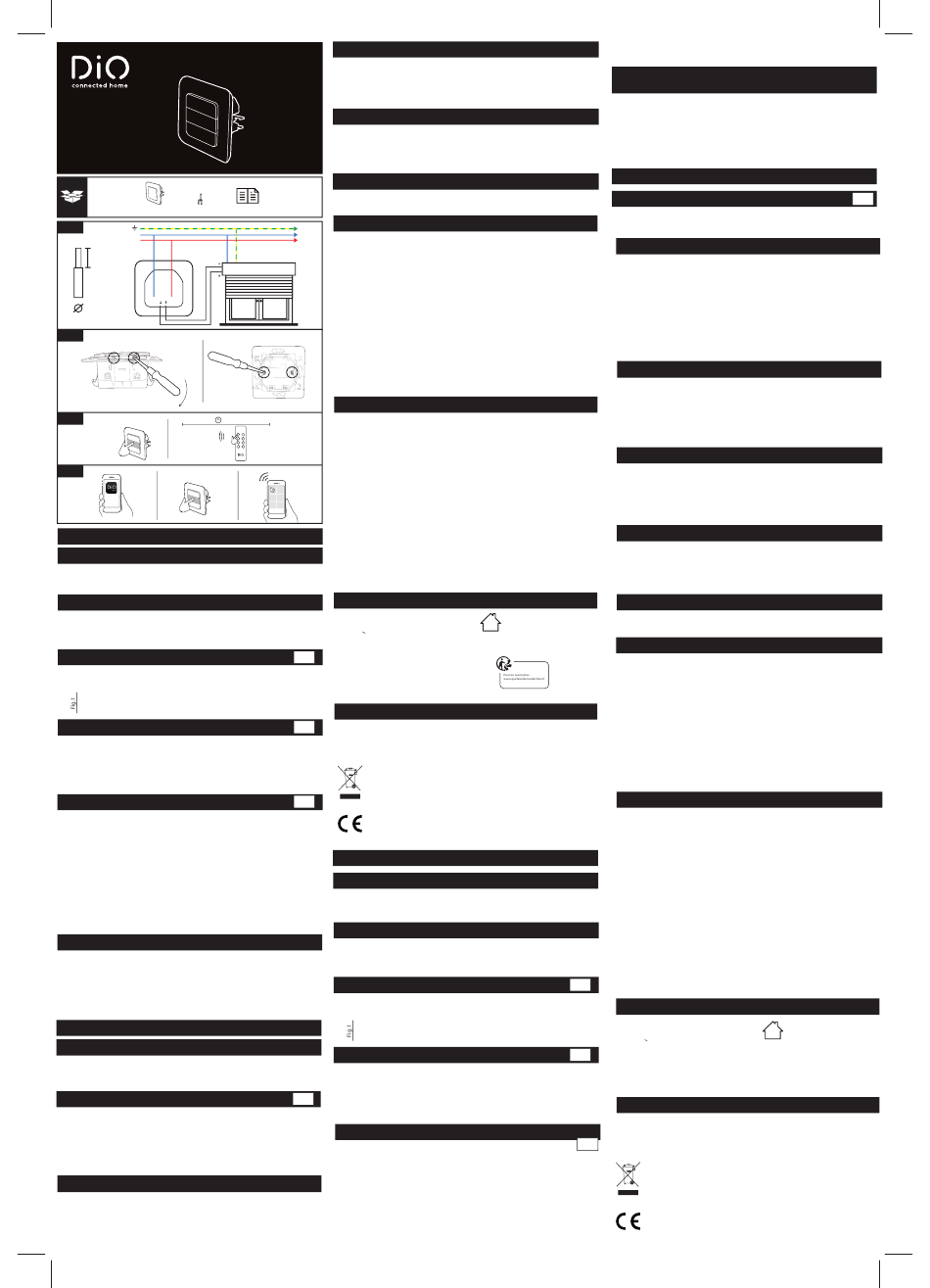

Chacon DIO Rev-Shutter Manual

1x Rev-Shutter 2x 1x manual
Fig. 1
N
L
8mm
N L
2
1,5mm
Fig. 2
Fig. 3 15sec
2x
On
Fig. 4
3sec
DiO One
App
FR - Interrupteur volet WiFi & 433MHz
0. Tutoriel vidéo
Afin de simplifier la compréhension et l'installation de nos packs et de nos solutions, nous
avons opté pour des notices filmées: vous pouvez les visionner sur notre chaîne
Youtube.com/c/dio-connected-home, dans l'onglet playlists.
1. Installer l'interrupteur volet
Ce produit doit être installé conformément aux règles d'installation et de préférence par un
électricien qualifié. Une installation incorrecte et/ou une utilisation incorrecte peuvent
entraîner des risques de choc électrique ou d'incendie.
Couper l'alimentation électrique avant toutes interventions.
1.1 Raccorder l'interrupteur
Retirer votre interrupteur mécanique.
Dénuder les câbles d'environ 8mm pour avoir une bonne surface de contact.
1 Raccorder la phase L (brun ou rouge) sur la borne L du module
2 Raccorder le neutre N (bleu) sur la borne N du module
3 Raccorder la montée et la descente en vous référant au manuel de votre moteur.
1.2 Fixer l'interrupteur au mur
• à l'aider des griffes fournies
Afin d'accéder aux griffes, retirer le module avant à l'aide d'un petit tournevis plat en
poussant vers l'intérieur au niveau des 2 encoches inférieures. Retirer les griffes de leur
emplacement et serrer les 2 vis afin de fixer l'interrupteur.
• à l'aide de 2 vis non fournies
Fixer l'interrupteur à votre boitier d'encastrement à l'aide de 2 vis non fournies.
2. Associer l'interrupteur à une commande DiO
Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommandes,
interrupteurs et détecteurs sans fil.
1. Appuyer 2 fois rapidement (double clic) sur le bouton central de l'interrupteur filaire, la
LED commence a clignoter lentement en vert clair.
2. Dans les 15 secondes, appuyer sur le bouton 'ON' de la télécommande, l'interrupteur sans
fil ou détecteur DiO 1.0, la LED de l'interrupteur clignote vert clair rapidement pour
confirmer l'association.
Attention : Si vous n'appuyez pas sur le bouton 'ON' de votre commande dans les 15
secondes, l'interrupteur sortira du mode apprentissage ; vous devez reprendre au point
1 pour l'association.
L'interrupteur peut être liée jusqu'à 6 commandes DiO différentes. Si la mémoire est pleine,
vous ne pourrez pas installer une 7ème commande, voir paragraphe 2.1 pour effacer une
commande.
2.1 Effacer une commande DiO 1.0
Pour supprimer une commande de l'interrupteur :
• Appuyer 2 fois rapidement sur le bouton central de l'interrupteur, la LED commence à clignoter
lentement en vert clair.
• Appuyer sur la touche 'OFF' de la commande DiO à effacer, la LED clignote vert clair
rapidement pour confirmer l'effacement.
Pour supprimer toutes les commandes associées à l'interrupteur :
Appuyer durant 7 secondes sur le bouton central, jusqu'à ce que la LED devienne violette, et
lâcher.
3. Ajouter l'interrupteur à l'application
3.1 Créer votre compte DiO One
• Télécharger l'appli gratuite DiO One sur l'App Store d'iOS ou sur Google Play pour
Android.
• Créer un compte en suivant les instructions sur l'appli.
• Également compatible avec l'appli "my Chacon".
3.2 Connecter l'interrupteur à votre réseau Wi-Fi
• Dans l'appli, sélectionner "Mes appareils" et appuyer sur "+".
• Sélectionner "Domotique" et ensuite "Inter volet DiO Connect".
• Alimenter l'interrupteur et appuyer 3 secondes sur le bouton central, la LED clignote
rapidement rouge.
• Suivre l'assistant d'installation sur l'application.
Attention : en cas de modification du réseau et/ou mot de passe du Wi-Fi, faire un appui
long sur l'icône du produit. Ensuite, suivre les instructions sur l'appli pour mettre à jour
votre Wi-Fi.
3.3 Désactiver le Wi-Fi de l'interrupteur
• Appuyer 3 secondes sur le bouton central, lâcher et rappuyer 2 fois rapidement pour
désactiver le Wi-Fi de l'interrupteur.
• Lorsque le Wi-Fi est désactivé, le LED de l'interrupteur apparaitra mauve quelques
secondes. Pour le réactiver, appuyer 3 secondes, lâcher et rappuyer 2 fois.
Note: Les programmations créées via votre smartphone seront toujours actives lorsque
le Wi-Fi est désactivé.
3.4 États lumineux de l'interrupteur
Rouge fixe : l'interrupteur n'est pas connecté au réseau Wi-Fi
Bleu clignotant : l'interrupteur est correctement connecté au Wi-Fi
Bleu fixe : l'interrupteur est connecté au Cloud, passe au blanc après quelque secondes
Blanc fixe : interrupteur est en fonctionnement
Mauve fixe : le Wi-Fi de l'interrupteur est désactivé
Vert clignotant : mise à jour en cours
3.5 Associer avec un assistant vocal
• Activer le service ou la skil «One 4 All» dans votre assistant vocal.
• Entrer les informations de votre compte DiO One.
• Vos appareils apparaitront automatiquement dans l'application de votre assistant.
• Vous pouvez aussi utiliser Siri sur votre iPhone pour ouvrir ou fermer votre volet. Pour
créer un raccourci Siri, aller simplement sur le menu "Paramètre" et "Raccourcis Siri" dans
Rev-Shutter
l'app DiO One.
4. Réinitialiser l'interrupteur
Pour rétablir l'interrupteur Rev-Shutter à ses réglages d'usine :
Appuyer durant 12 secondes sur le bouton central, jusqu'à ce que la LED clignote en bleu
clair et lâcher. Deux clignotements rouge confirmeront la réinitialisation.
5. Utilisation
Avec la télécommande/ interrupteur DiO :
Appuyer sur le bouton "ON" ("OFF") de votre commande DiO pour monter (descendre) le
volet électrique. Appuyer une seconde fois correspondant au premier appui pour
stopper le volet
Sur l'interrupteur :
• Monter /descendre le volet en appuyant 1 fois sur le bouton correspondant.
• Appuyer 1 fois sur le bouton central pour stopper.
Avec votre smartphone, via DiO One:
• Ouvrir / fermer de n'importe où
• Créer une minuterie programmable : régler à la minute près l'ouverture précise(par
exemple 30%), sélectionner le(s) jour(s) de la semaine, minuteur unique ou répété.
• Simulation de présence : sélectionner la durée d'absence et les périodes de
fonctionnement, l'interrupteur s'ouvre ou se ferme de manière aléatoire afin de
protéger votre maison.
A la voix :
• Sur votre App Google Home ou Alexa d'Amazon, installer le service ou skill : One 4 All;
ou créer un raccourci Siri sur votre iPhone.
6. Résolution de problèmes
• Le volet ne s'ouvre pas avec une commande ou détecteur DiO:
Vérifier que votre interrupteur est bien connecté au courant électrique.
Vérifier la polarité et/ou l'épuisement des piles de votre commande.
Vérifier que les butées de votre volet sont bien réglées.
Vérifier que la mémoire de votre interrupteur n'est pas pleine, l'interrupteur peut
être lié à maximum 6 commandes DiO (télécommande, interrupteur et/ou
détecteur), voir paragraphe 2.1 pour effacer une commande.
Assurer vous d'utiliser une commande utilisant le protocole DiO 1.0.
• L'interrupteur n'apparait pas sur l'interface de l'appli:
Vérifier l'état lumineux de l'interrupteur:
LED rouge fixe : vérifier l'état du routeur Wi-Fi.
LED bleu clignotante : vérifier l'accès à Internet.
S'assurer que la connexion Wi-Fi et Internet est fonctionnelle et que le réseau est
à portée de l'interrupteur.
S'assurer que le Wi-Fi soit sur une bande 2,4GHz (ne fonctionne pas en 5GHz).
Lors de la configuration, votre smartphone doit être sur le même réseau Wi-Fi
que l'interrupteur.
L'interrupteur peut uniquement être ajoutée à un compte. Un même compte
DiO One peut-être utilisé par tous les membre d'un même foyer.
Important : Une distance minimale d'1-2m est requise entre deux récepteurs DiO
(module et/ou prise). La portée entre l'interrupteur et la commande DiO peut être
diminuée par l'épaisseur des murs, ou un environnement sans fil existant.
7. Caractéristiques techniques
Rev-Shutter
Protocole: 433,92 MHz by DiO
Fréquence Wi-Fi: 2,4GHz
EIRP: max. 0,7 mW
Portée avec une commande DiO :
50m (en champ libre)
Fig.1
Max. 6 émetteurs DiO 1.0 associés
Température de fonctionnement: 0 à 35°C
Alimentation: 220 - 240 V - 50Hz
Max.: 2 X 600W
d x h : 85 x 85 x 37 mm
8. Compléter votre installation
Complétez votre installation avec les solutions DiO pour contrôler votre chauffage, votre
Fig.2
éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous
avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les
solutions DiO connected home sur www.chacon.com
Recyclage
Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets ménagers (ordures). Les substances
dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre
ces produits par votre distributeur ou utilisez la collecte sélective des déchets proposée par votre commune.
Fig.3
Le soussigné, Chacon, déclare que l'équipement radioélectrique du type Rev-Shutter est conforme à la directive
2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:
https://www.chacon.com/conformity
