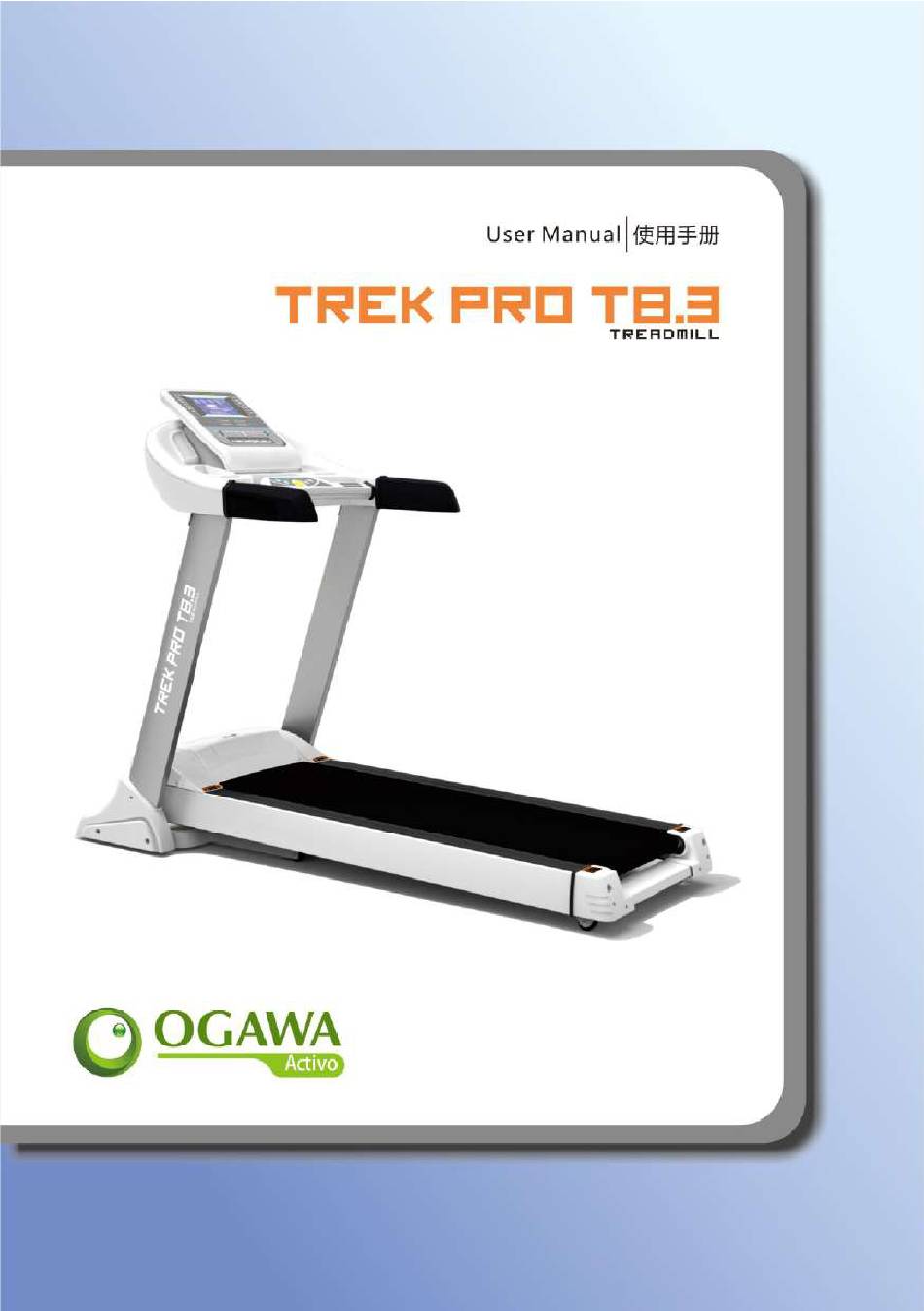

Ogawa Activo TREK PRO T8.3 User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual

Advertisement

loading

Related Manuals for Ogawa Activo TREK PRO T8.3

Summary of Contents for Ogawa Activo TREK PRO T8.3

  • Page 4 Activo it’s...
  • Page 5 Activo...
  • Page 6 Activo OAGWA T8.3 OAGWA OAGWA...
  • Page 7 Activo OAGWA Bolt m8*55 x 4 Washer m8 x 6...
  • Page 8 Activo...
  • Page 9 Activo Base Rear end cap left Incline frame Rear end cap right Main frame Base cover(left&right) Left upright Base cover board Right upright Side rail cover Handrail rack Side rail Bolt M10*55 End cap supportboard Bolt M10*45 Handrail foam Bolt M8*55 Motorbelt 210J-6 Screw￠4*20 Cushion￠25*33*M8...
  • Page 10 Activo...
  • Page 11 Activo NOTICE ●Read this manual before assembly ●Recognize the spare parts first ●Check the hardware ●Ensure thatyou have the righttool ●Prepare an area to assemble ●Follow the instructionaccordingly ●Never force the joints ●Periodically tightenthe joints ●Keep this manual withyou...
  • Page 12 Activo...
  • Page 13 Activo...
  • Page 14 Activo...
  • Page 15 Activo...
  • Page 16 Activo...
  • Page 17 Activo...
  • Page 18 Activo WARNING...

  • Page 19: Display Function

    Activo I. Display function 1:LCD Display readout： 1、 “SPEED ” ：（Referred to as: window1 ） 1.1 display speed 2、 “INCLINE/ DIS/CAL”：（Referred to as: window2） 2.1 When “ INCLINE” flashes, display the accumulatedtotalworkoutincline 2.2 When “ DIS ” flashes, display the accumulatedtotalworkoutdistance in kilometers 2.3 When “...
  • Page 20 Activo 3.1 When “TIME” flashes, display the accumulatedtotalworkouttimein minute 3.2 When “ PULSE” flashes, display the currentpulse readingin beats per minutewhen the pulse is detectedby placingBoth palm on the stainless steel handrailpulse kit 3.3 When the value displayed, the countdownenter into3 seconds 4、Dot matrixwindow ：...
  • Page 21 Activo 3．2 Pour meter mode： Press PROGRAM button,you can choose follow:Time metermode, Distance meter mode, Calories meter mode. The correspondingwindowshows the defaultvalues and flashing.At this moment,press SPEED buttonto adjust your desired value. Press START button,window3 willdisplay:3333－2222－1111,theinitialspeed is 1km/h,press SPEED +/-or INCLINE +/-buttonto adjust speed and incline. When the windownumericalmeterto zero, treadmillslow speed downto stop.

  • Page 22: Pulse Function

    Activo III．Pulse Function Place both palms firmly on the handrail pulse kit for 5 seconds. Placing both palms will deliver the more accurate reading. The displayer heart rate indicates the estimatedheart rate. The measurementis not meant for medical conditions and/orany specific need of accurate heart rate monitoringpurposes. IV﹕Safety key Function ﹕...
  • Page 23 Activo V．Body Fat Scale Function ： In standby mode, press PROGRAM button, windowwill indicate FAT to BODY FAT analysis function. Press MODE button to select parameters of the category(gender, age, height, weight) .Corresponding window can indicate F1,F2,F3,F4.Each one parameter selected category, press SPEED+- button to adjust parameter value. When all of parameter are adjusted, press MODE buttonagain, correspondingwindowwill indicate F5 and—，to enter The state of under test, then place bothpalms on the handrailpulse kit for 5 seconds and the body fat reading will be displayed on the correspondingwindow.
  • Page 24 Activo Program instruction ：schedule Time 10 segments Program SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE...
  • Page 25 Activo INSTRUCTION OF FOLDING AND GRADIENT ADJUSTMENT HOW TO FOLD UP THE TREADMILL 1. FOLD UP: To foldthe deck you first need to bring the treadmillto the lowest inclinelevel. Hold the rear cap position(on main Frame) firmly,raise the rear side of Main frame to foldthe treadmillup, Then after hearing “...
  • Page 26 Activo How to move the equipment Before move the equipment, ensure the equipment is at folded position as illustrates below and the cylinder is irmly hold by the tube.   Hold the handrail as shown and place one foot on top of the wheel. Tilt the equipment back until it rolls freely on the wheels.
  • Page 27 Activo...
  • Page 28 Activo...
  • Page 29 Activo...
  • Page 30 Activo...
  • Page 31 Activo...
  • Page 32 Activo Before Workout Before beginningany exercise programyou should consult your doctorfirst to determineif you have any medical or physical conditionsthatcould put your healthand safety at risk or any damage. Your doctor ’ s advise is essential especially if you are taking medicine that affects your heart rate, blood pressure or cholesterol level.
  • Page 33 Activo After Workout Decrease the speed gradually,then press the button “STOP ” on the computer. To get off the runningsurface, straddle the runningsurface by standing on the rightand left foot rails on each side of the belt after the belt has stopped. Remove the safety key and store it away in a safe place when the treadmillis not in use.

  • Page 34: Warm-Up And Cool-Down

    Activo First try to findyour hear beatingrate. To make sure your heart is beatingin its targetzone. You’ ll need to know how to monitoryour heart rate. The easiest way is to feel the pulse in the carotid artery on either side of your neck.
  • Page 35 Activo 1. Inner Thigh Stretch Sit withthe soles of your feet togetherwithyour knees pointingoutward.Pull your feet as close intoyour groinas possible. Gently push your knees towards the floor.Hold for 15 counts. 2. HamstringStretch Sit withyour rightleg extend. Rest the sole of your left footagainst your rightinner thigh.Stretch toward your toe as far as possible.
  • Page 36 Activo...
  • Page 37 目录 故障分 析 运动建 议 OAGWA...
  • Page 38 安 全 说 明 Activo...
  • Page 39 安 全 说 明 Activo...
  • Page 40 保 修 说 明 Activo OGAWA OGAWA OGAWA...
  • Page 41 产 品 配 件 Activo OGAWA 主架 x 1 左右护盖 x 2 十字圆头自攻螺丝 M4*15 x 2 半圆头内六角螺丝 半圆头内六角螺丝 平垫片 x 6 M8*15 x 4 M8*55 x 4 夕力康油 x 1 内六角扳手5#/6# x 2 十字开口扳手 x 1...
  • Page 42 产 品 配 件 Activo...
  • Page 43 产 品 配 件 Activo 左后尾盖 底座 扬升架 右后尾盖 主架 立柱护盖(左--右) 左立柱 立柱护盖修饰版 右立柱 侧边条 前横扶手架 正边条 l 螺丝 M10*55 后护角修饰条 螺丝 M10*45 扶手泡棉 螺丝 M8*55 马达皮带 210J-6 自攻螺丝 ￠4*20 缓冲垫 ￠25*33*M8 螺丝 M8*25 调整脚垫 螺丝 M8*30 底座移动轮 螺丝 M8*35 大架移动轮...
  • Page 44 产品安装 Activo...
  • Page 45 产品安装 Activo 注意 ● 安装前请仔细阅读说明书 ● 先清点所有的配件 ● 检查工具 ● 确保使用正确的工具 ● 准备好地方进行安装 ● 按照步骤进行安装 ● 逐步锁紧螺丝 ● 保存此说明书...
  • Page 46 产品安装 Activo...
  • Page 47 产品安装 Activo 从螺栓组中找到图纸上列出的下列零件，按 1:1 的比例排列，然后按照图示完成组装。 步骤...
  • Page 48 产品安装 Activo 步骤...
  • Page 49 产品安装 Activo 步骤...
  • Page 50 产品安装 Activo 步骤...
  • Page 51 产品安装 Activo 步骤...
  • Page 52 产品安装 Activo 警 告 1: 打开或者折叠跑步机的时候请不要站在跑步机下面 2: 确保跑步机与电源断开。你可以按下主电源开关关掉跑步机...
  • Page 53 产品使用说明 Activo 一﹕窗口和按键说明： 1. 窗口显示 1.1 “ TIME ” 窗口：显示运动时间。正向计时从 00：00~99.59；倒计时则从设定时 间递减至 0，当倒计至 0：00 时跑步机平稳降速停止运行且显示 “End” ，完全 停止后进入待机模式。 1.2 “DISTANCE ” 窗口：指示当前的运动距离。距离正向计数从 0~99.9 ，溢出后 从 0 开始重新计数； 距离倒计则从当前设定值递减至 0， 此后跑步机停止动作， 显示 End, 完全停止后进入待机模式。 1.3 “CALORRIES ” 窗口：正向计数从 0~999，溢出后从 0 开始重新计数；卡路里 倒计时，则从设定值开始递减至...
  • Page 54 产品使用说明 Activo “PACE” 窗口:显示当前速度跑步 1 公里需要的时间。 1.5 “PULSE” 窗口：有心跳输入时显示心跳值，无心跳输入时显示 P，在设置选择 状态下显示“ P1~15- U1~U3-Hr1~2” 。 测心跳其计算范围为： 40～220。 PULS E 窗口下的心形图标闪烁，表示侦测到心跳。 “SPEED ” 窗口：显示当前速度值。 1.6 点阵窗口：左侧显示速度对应的点阵图，右侧显示坡度对应点阵图。 1.7 米字悬浮窗口：流动显示提示字符串。如待机时，流动显示[客户 LOGO] 。运 动状态下，流动显示[PRESS STOP FOR TRAINING FINISHED] 。程式选择状 态 下显示 [FIXED PROGRAM - PRESS START FOR QUICK START OR PRESS PROGRAM TO SELECT OR USE SPEED +/- KEYS TO ADJUST TIME] 。...
  • Page 55 产品使用说明 Activo SPEED 快捷键：可快速设置坡度值为 3、6、9、12 快捷键：可快速设置速度值为 2、4、6、8 INCLINE 2.8 音乐控制键：可控制输入音乐的开始/停止，音量的大小，上一首下一首音乐 切换。 ※註：任何有效按键按下均有 Bi 声提示音，当按键作参数调整超限时会伴有长音 提示。 3. 功能模式说明 3.1 运动模式：按 START 键快速启动，时间正计，速度 1.0KM/H，扬升 0 段，按速 度和坡度加减键可手动调节速度和扬升。 3.2 倒计模式：在待机模式下，按 MODE 键可进入时间倒计、距离倒计、卡路里倒 计。可使用速度和坡度加减键来设定相关倒计数值，设定完成后按 “ START ” 键即 可启动跑步机，跑步机从设定值开始倒计，倒计至 0 跑步机自动停止动作，返回 待机界面。 3.3 固定程式（P01~P15）：按 PROG 键选择 P01~P15 中的一个模式，用速度和坡 度加减键设置好时间（时间可选范围...
  • Page 56 产品使用说明 Activo 3.6 体脂测试模式 FAT：按 PROG 键选择 FAT 模式，按 MODE 键进入设置性别、年龄、身 高、体 重,每选定一个参数类别，按速度和坡度加减键来调整数值。所有参数设置完成后， 再次按下 MODE 键，窗口显示 “--- “，此时按住手握把自动输入心跳，便可计算得出身体肥胖 指数。注：此模式必须有心跳输入才能使用。 3.7.1 输入参数默认值与设定范围 参数类别 默认值 设定范围 备注 MAN/WOMA MAN 为男性， WOMAN 为女性 性别 年龄 15~80 周岁 100~200 身高 单位：CM 20~150 体重 单位：KG 3.7.2 体脂指数对照...
  • Page 57 产品使用说明 Activo 5. 固定程序表: 各个 Program 之 Profile 值如下： Time 10 segments Program SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE...
  • Page 58 产品移动 Activo 1. 折叠: 折叠跑步机之前先把扬升降到最低位， 然后抓住两个后尾盖中间位置， 把主架抬起来。 听到“咔”的声音后，跑步机完成折叠。. 2. 打开: 踩上气弹簧（如底部箭头所示），双手握住顶端的盖（如左上箭头所示），慢慢地拉下跑步机。...
  • Page 59 产品移动 Activo...
  • Page 60 产品保养 Activo...
  • Page 61 产品保养 Activo...
  • Page 62 故障分析 Activo 如果电子表显示如下： 异常状况 可能原因 检查方法 解决方法 1、线材不良 1、线材是否断开 更换线材 3、更换一个电子表试 电子表无显示 2、电子表不良 更换电子表 机 3、电源线没插好 4、检查电源线 插好电源线 1、电控与电子表通信受 检查电子表到电控线 连接好线材 阻 材是否插好 检查并将电控 IC 插到 2、电控 IC 没装到位 将 IC 脚插到位 位 3、变压器损坏 变压器输出有无电压 更换变压器 1、检查保险管是否损坏 检查电控上的保险是 插好保险 或脱落 否完好...
  • Page 63 故障分析 Activo 故障解决方法 问题 原因 解决办法 1 电源线没有接通 1. 接通电源 2. 安全锁没有放 2. 安全锁放置在电子表相应位置上 跑步机无法启动 3. 家用断路器跳闸 3. 恢复断路器 4. 过载保护器跳闸 4. 复位过载保护器 5. 电源开关没打开 5. 打开电源开关 1. 跑步带不够紧 1. 调紧跑步带 跑带打滑 2. 马达皮带不够紧 2. 调紧马达皮带 1. 润滑不足 1 加润滑油 跑带卡顿...
  • Page 64 运动建议 Activo 注意 开始锻炼之前，请仔细阅读手册，并随时保存本手册。 该设备已经过测试，证明在类家用EN957最低只。 用户的最大重量：140kgs 。 确保你收集了所有必要的工具，你可能需要安装单位妥善。 手头上所有的设备都能节省时间，使装配迅速。 确保你清除了足够大的空间来正确地组装这个单元。 确保空间不受任何可能在装配过程中受伤的伤害。 保持跑步机在室内，远离湿气和灰尘。 不要把跑步机放在车库或覆盖的院子里，室外或水边。 让宠物和小孩始终远离跑步机。 保持至少2500mm（L）* 1500mm（W）安全区后面的跑步机。 在水平的固体表面组装和操作跑步机。 将插头和电源线远离受热面。 不要在使用气雾剂（喷雾）产品或氧气的地方操作。...
  • Page 65 运动建议 Activo 运 动 前： 在开始任何锻炼计划之前，你应该先咨询你的医生，以确定你是否有任何可能使 你的健康和安全受到威胁或任何损害的医疗或身体状况。医生的建议非常重要，特 别是当你服用了影响心率、血压或胆固醇水平的药物时。我们不建议你使用这台机 器，除非你有医生的建议。注意你身体的信号。不正确或过度运动会损害你的健康。 如果你感到头晕、恶心、胸痛、背痛或其他健康症状，马上停止锻炼，然后继续咨 询医生。做热身运动。不要把任何物体插入跑步机上的任何开口。运动时要穿合适 的运动服。不要穿能在机器上被抓住的长袍或其他衣物。使用机器时还需要跑步或 有氧鞋。当有人站在跑步的表面时，千万不要打开跑步机。在使用机器之前，请检 查螺母和螺栓是否紧固。 运 动 中： 踏上跑步机时要小心谨慎。尽可能使用扶手。当皮带高速运转时，不要踩下跑步 机。把所有松动的衣服和毛巾远离跑步的表面。踏上跑面时，在开始皮带之前，站 在皮带两侧的左右脚轨上，跨过跑步的表面。跑步机有很高的速度。为了避免突然 的速度跳跃，以小的增量调整速度。远离所有活动部件。在开始锻炼之前，一定要 插入安全钥匙并将夹子系在腰部。如果你遇到问题，需要迅速停止电机，只需从电 脑上拔出安全钥匙。跑步时千万不要让跑步机无人看管。不要试图在跑步机上转动 皮带。始终保持头部和身体向前。不要用力过猛在你的锻炼。如果你感到疼痛或不 适，立即停止锻炼并咨询医生。始终使用所提到的设备。如果在安装或检查设备时 发现了任何有缺陷的部件，或者在使用过程中听到设备有任何不正常的噪音，请立 即停止。在问题得到纠正之前不要使用设备。...
  • Page 66 运动建议 Activo 运动后 ： 逐渐减速，然后按电脑上的“停止”键。要离开运行的表面，横跨在运行的表面 上，站在左右两侧的脚轨道上的皮带后，带已停止。在不使用跑步机时，将安全 钥匙取出存放在安全的地方。把安全钥匙放在远离儿童的地方。在锻炼结束时做 些 热 身 运 动 。 当 你 完 成 锻 炼 时 ， 按 照 第1 7页 把 跑 步 机 折 叠 起 来 存 放 。 定 期 检 查 并 拧紧跑步机的所有部件。在执行本手册所述的维护和调整程序之前，始终拔掉电...
  • Page 67 运动建议 Activo 首 先 ，试 着 找 出 你 的 心 跳 率 。 确 保 你 的 心 脏 在 目标 区 域跳 动。 你需 要知 道如 何 监控 你 的 心 率 。 最简 单 的 方 法 是 在 颈 动 脉 的 两 侧 感受 到脉 搏。 在气 管和 大脖 子 肌...
  • Page 68 运动建议 Activo 1.大 腿 内 侧 伸 展 。 尽可 能 靠 近 你 的 腹 股 沟,轻 轻 地 把 膝盖 朝地 板推,坚持15次 。 2.腘 绳 肌 伸 展 ， 右 腿 伸 展 。 把 左 脚 的 脚 掌 放 在 右 大 腿 内侧,尽可 能 向你 的脚 趾 伸展,坚持15次。放松，然后重复左腿伸展。...
  • Page 69 Activo...
