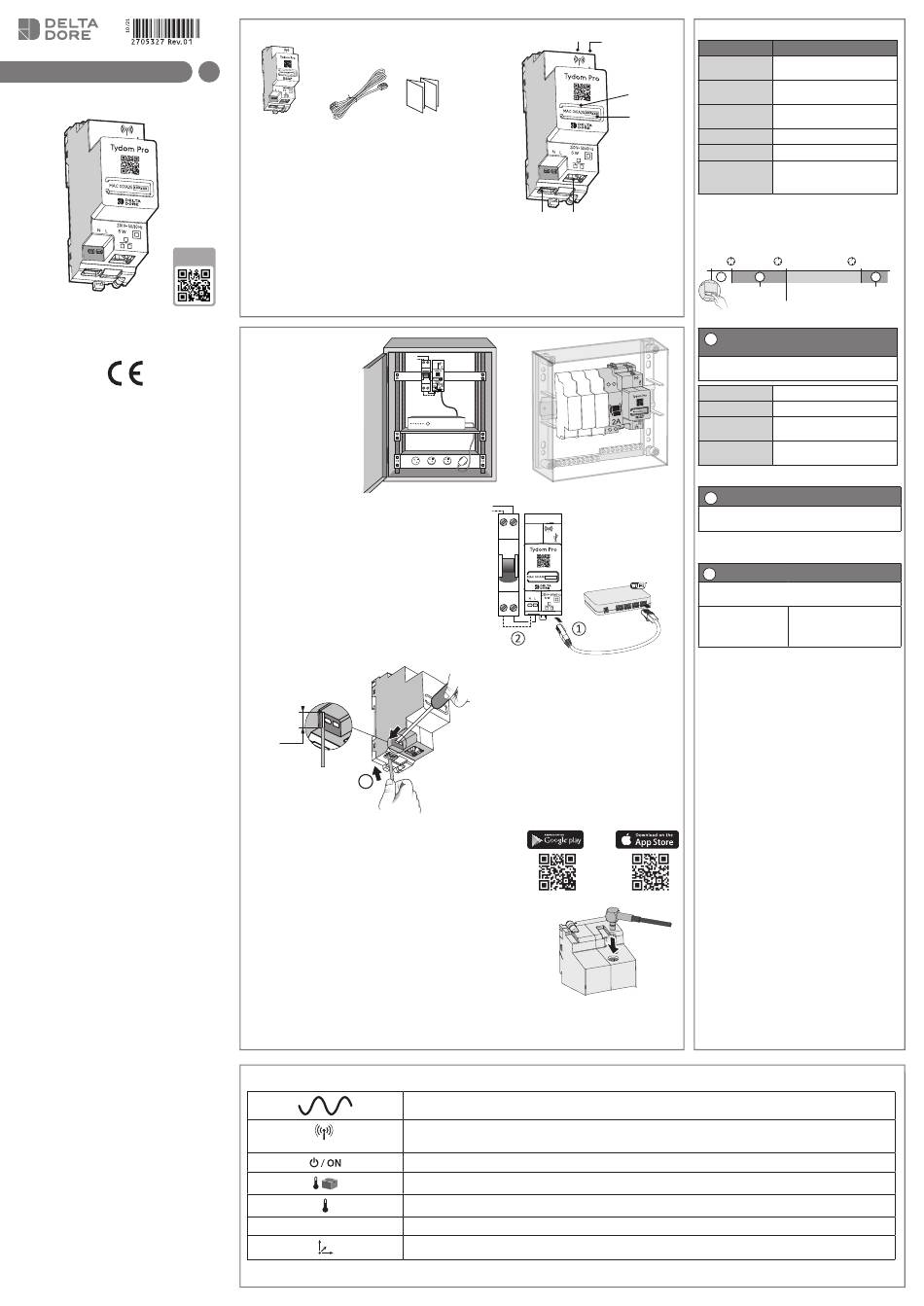

DELTA DORE Tydom Pro Manual

Tydom Pro
Box maison connectée
INFO
APPLICATION
www.deltadore.com
La qualité de la connexion de votre produit peut être altérée
par différentes modifications de l'architecture IP sur lequel
il fonctionne.
Ces modifications peuvent être, de façon non limitative,
un changement de matériel, une mise à jour de logiciel ou
un paramétrage, intervenants sur les équipements de votre
opérateur ou tout autre équipement multimédia tel que
tablette, smartphone, etc...
IOS est une marque ou une marque déposée de Cisco aux
États-Unis et dans d'autres pays, et est utilisée sous licence.
Android et Google play sont des marques déposées de
TM
Google LLC.
Wi-Fi est une marque déposée par Wi-Fi Alliance.
TM
En raison de l'évolution des normes et du matériel, les
caractéristiques indiquées par le texte et les images de ce
document ne nous engagent qu'après confirmation par nos
services.
Présentation
A B C
Contenu de la boîte

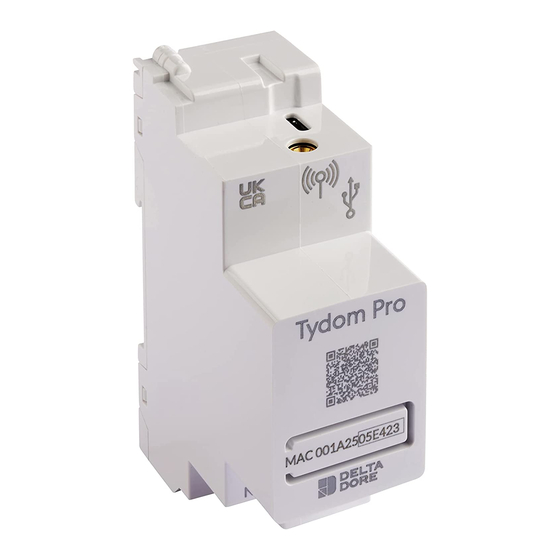

A. Tydom Pro
B. Câble Ethernet
C. Notices d'installation / Important product information
Installation
L
N
Tydom Pro doit être installé sur rail DIN, soit dans une
armoire électrique, soit dans une armoire VDI.
L'installation de l'équipement doit être fait par une personne
qualifiée uniquement.
Tydom Pro doit être protégé par un disjoncteur 2A,
qui servira aussi d'interrupteur d'alimentation.
Evitez la proximité avec les commandes de puissance
(type contacteur ECS)
❶ Coupez l'alimentation 230V de votre installation.
❷ Raccordez votre Tydom Pro :
① raccordez le câble Ethernet (B).
② puis, raccordez les fils d'alimentation secteur.
Les fils de l'alimentation 230 V doivent ête dénudés à une longueur de 8 mm.
Pour cela, vous pouvez vous
aider de la forme du boîtier
comme indiqué ci-dessous.
8 mm
Ø 0,75-1,5 mm²
2
❸ Remettez l'installation sous tension.
❹ Téléchargez l'application Tydom.
- Selon votre appareil : Connectez-vous à Google play ou App Store.
- Recherchez et téléchargez l'application gratuite "Tydom".
❺ Activez la connexion WIFI de votre smartphone, ou tablette,
et connectez vous au même réseau local que votre Tydom Pro.
❻ Configurez l'application Tydom.
- Notez les 6 derniers caractères de l'adresse MAC (visible en face avant)
de votre Tydom Pro.
- Connectez-vous à l'application et laissez-vous guider.
Antenne déportée
Certains cas d'installation nécessiteront l'usage d'une antenne déportée
compatible X3D et Zigbee (disponible en accessoire).
La portée radio peut être altérée en fonction des conditions d'installation.
Elle est, par exemple, préconisée dans le cas d'une installation en armoire métallique ou toute proximité d'une
masse métallique.
Caractéristiques techniques
IP
H
D E
Description
D. Bornier d'alimentation 230 V
E. Prise Ethernet
F. Touche de configuration / information / Adresse MAC
G. Voyant de visualisation de l'état du système
H. Raccordement antenne déportée (option)
I . Raccordement sortie USB (option)
N
ON
2A xxxxxx
N
Box Internet
L
N
N
OFF
xxxxxx
2A
N
Fréquence d'émission X3D : 868,7 MHz à 869,2 MHz
Puissance radio maximale < 10 mW - Récepteur catégorie II
Fréquence d'émission Zigbee : 2,400 GHz à 2,4835 GHz
Consommati on Max (sans lien USB) : 1,1 W
Boîti er 2 modules, hauteur 53 mm
Installati on en milieu normalement pollué
Aide
I
Voyant
Battement blanc
Blanc fixe
G
F Battement orange
Orange fixe
Rouge fixe
5 flashs rouges
Fonction avancées
Voici les fonctions accessibles selon la durée d'appui
sur la touche de votre Tydom Pro.
>
3''
A B
IP fixe -> DHCP
A
Connexion sécurisée et visualisation
de l'état de connexion
Appuyez brièvement sur la touche. Le voyant clignote
pendant 10 secondes.
Jaune clignotant
Bleu clignotant
Bleu clignotant (3x)
Rouge clignotant
B
Passer la connexion d'IP fixe vers DHCP
Appuyez 3 secondes sur la touche jusqu'à ce que le
voyant rose clignote lentement. Relâchez.
C
Rétablir la configuration usine (Reset)
Appuyez 30 secondes sur la touche jusqu'à ce que le
voyant cesse de clignoter. Relâchez.
Etat du système
Alimentati on 230V, 50/60 Hz
Isolement Classe II
-20°C / +70°C
-10°C / +40°C
IP 30
Etat du système
Système accessible en local et à
distance, utilisateur connecté
Système accessible en local et à
distance
Système accessible en local,
utilisateur connecté
Système accessible en local
Pas d'adresse IP d'attribuée
Sécurité thermique.
Prévoir un espace libre autour du
Tydom Pro en cas d'échauffement.
> >
15'' 30''
C
RESET
Fonctionnalité réservée
Mode IP fixe
Mode DHCP
DHCP en cours. Vérifiez
l'activation du DHCP sur la BOX.
Pas de connexion réseau.
Vérifiez la liaison Ethernet.
- Mode DHCP
- Effacement des associations
aux équipements
