SIC POINT MASTER K2-32 Instruction Manual

ポイン トマスタ
この度はポイントマスタをお買上げ頂きありがとうございます。
ご使用前に、 本書をよくお読み頂き正しくお使いくださいますようお願い申し上げます。

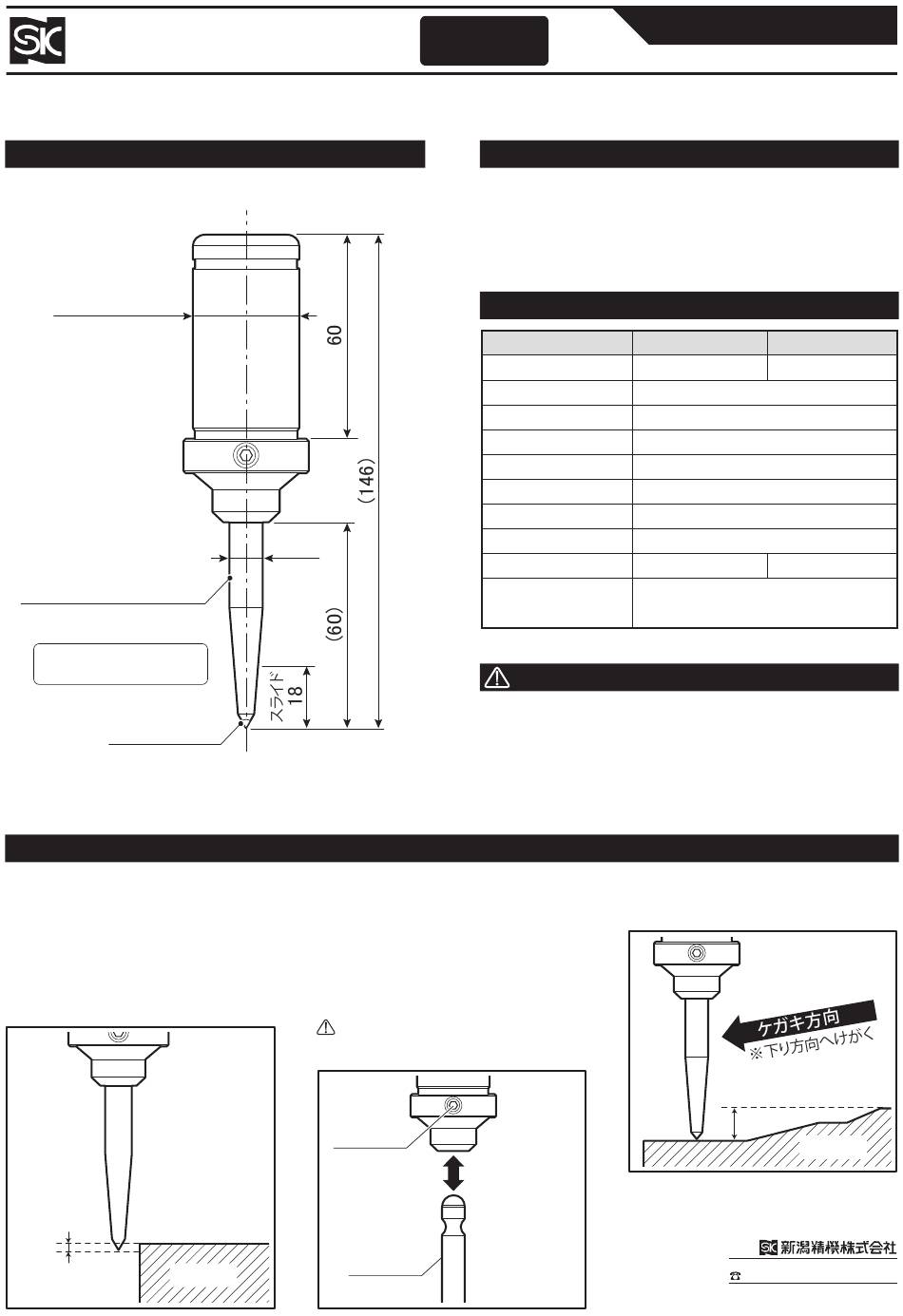

■各部の名称 ・ 寸法
※イラストはK2-32です。
シャンク
K2-32 : φ32
K2-20 : φ20
ケガキ針
（先端角度60°）
※先端角度85°の替針も別
売しています。
替針品番...60° ： PMC-60
85° ： PMC-85
60°
※超硬チップ付
■使用方法
①フライス盤のミーリングチャック
へ取り付けてください。
②針先端がワーク表面より ２〜３ｍｍ
下げた位置になるよう設定し、 針
先端部を手でワーク上面に上げ
てから作業を開始してください。
2〜3ｍｍ
※数値は概略寸法です。
φ10
※針の交換はシャンクから抜いて
差し込むだけのワンタッチ式です。
※針の上下がスムーズでない、 また
は針がシャンクから落ちる場合は、
六角ねじ （３ｍｍ） を回して調節
してください。
締め付けすぎると針がスライドしなく
なりますのでご注意ください。
六角ねじ
ワーク
フライス盤用
ケガキ工具
■用途 ・ 特長
フライス盤の主軸、ミーリングチャックへ取り付け
●
て加工物へのケガキを行う工具です。
ハイトゲージやスコヤ等を必要とせず、高精度のケ
●
ガキ作業が能率よく簡単に行えます。
■仕 様
品 番
シ ャ ン ク 径
先
全
針
ス ラ イ ド 幅
ケ ガ キ 圧 力
同
スチールボール径
質
材
ご注意
フライス盤のミーリングチャックへ取り付ける際は、
●
軽く締め付けてください。強く締め付けると、ケガ
キ針がスライドしない可能性があります。
フライス盤の主軸は停止してご使用ください。
●
用途以外のご使用はおやめください。
●
ワ 差
ン し
タ
込
ッ
む
チ
だ
式
け
の
ケガキ針
取扱 説明書
品番 ： K2-32/K2-20 ＜兼用＞
Ｋ ２ − ３ ２
32ｍｍ
端 角 度
長
径
10ｍｍばねを縮めた状態で
芯 度
量
510ｇ
本体 ・ ケガキ針 ： 炭素工具鋼
質
ケガキ針先端 ： 超硬チップ付
※テーパ段ワークには、先端角度
85°の替針も別売しています。
※数値は概略寸法です。
Ｋ ２ − ２ ０
20ｍｍ
60°
146ｍｍ
10ｍｍ
18ｍｍ
3.5〜4Ｎ
0.02ｍｍ
5ｍｍ
280ｇ
10ｍｍ以内
ワーク
製造元
新潟県三条市塚野目5丁目3番14号
〒955-0055
(0256)33-5502 FAX(0256)33-5528
(代)
http://www.niigataseiki.co.jp
URL
E330-T2 2006500
