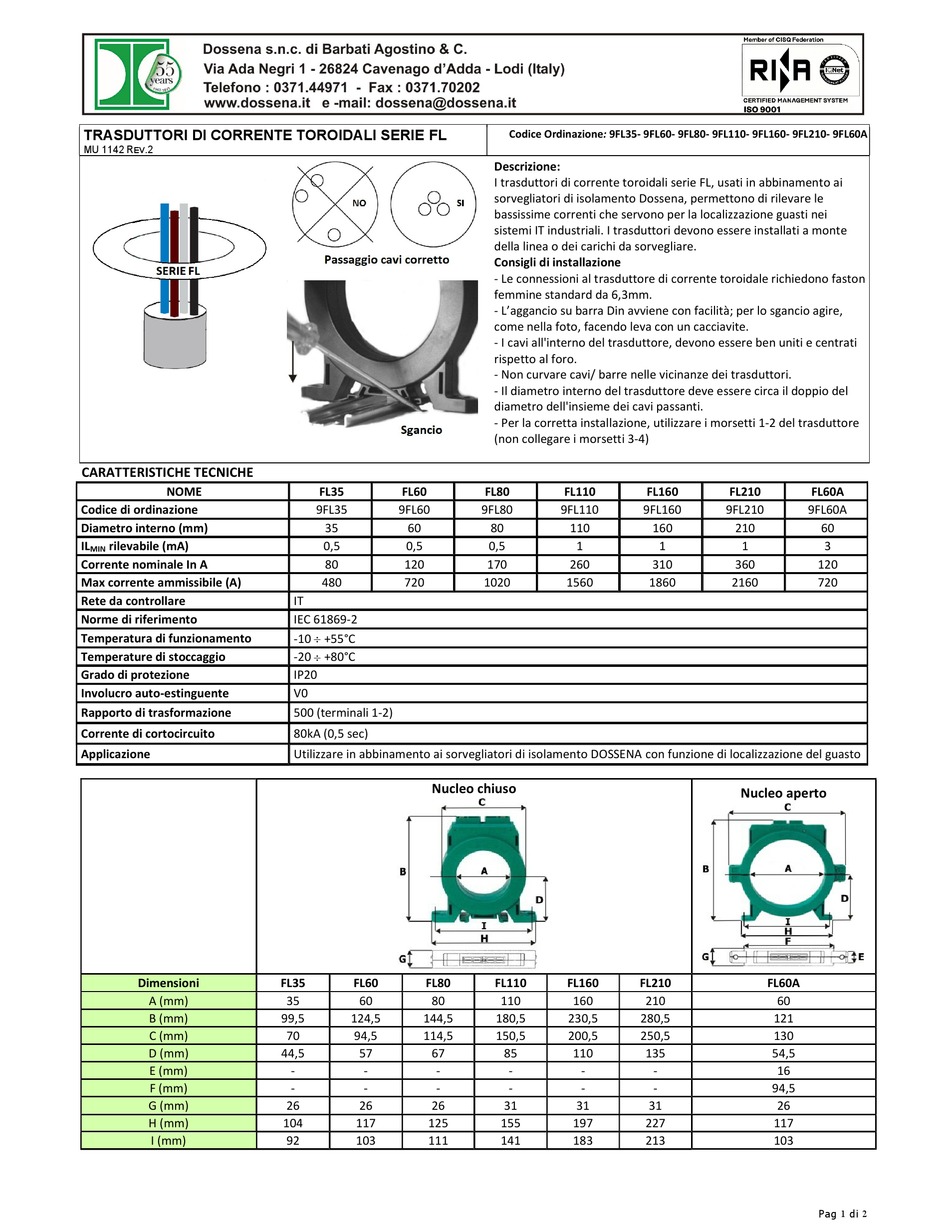

TRASDUTTORI DI CORRENTE TOROIDALI SERIE FL
MU 1142 R .2
EV
CARATTERISTICHE TECNICHE
NOME
Codice di ordinazione
Diametro interno (mm)
IL rilevabile (mA)
MIN
Corrente nominale In A
Max corrente ammissibile (A)
Rete da controllare
Norme di riferimento
Temperatura di funzionamento
Temperature di stoccaggio
Grado di protezione
Involucro auto-estinguente
Rapporto di trasformazione
Corrente di cortocircuito
Applicazione
Dimensioni
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
F (mm)
G (mm)
H (mm)
I (mm)
FL35 FL60
9FL35 9FL60
35 60
0,5 0,5
80 120
480 720
IT
IEC 61869-2
-10  +55°C
-20  +80°C
IP20
V0
500 (terminali 1-2)
80kA (0,5 sec)
Utilizzare in abbinamento ai sorvegliatori di isolamento DOSSENA con funzione di localizzazione del guasto
Nucleo chiuso
FL35 FL60 FL80
35 60 80
99,5 124,5 144,5
70 94,5 114,5
44,5 57 67
- - -
- - -
26 26 26
104 117 125
92 103 111
Codice Ordinazione: 9FL35- 9FL60- 9FL80- 9FL110- 9FL160- 9FL210- 9FL60A
Descrizione:

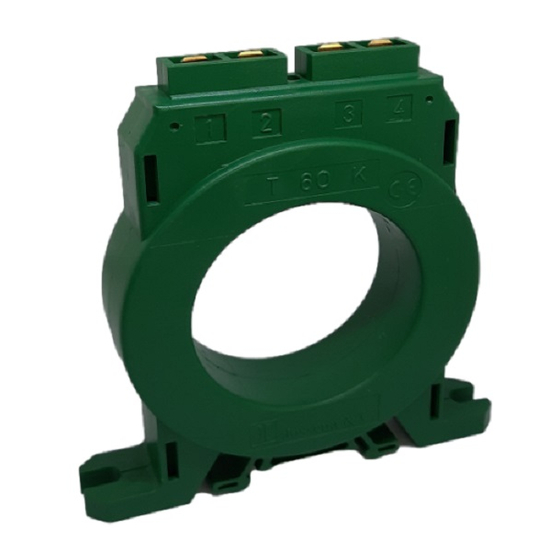

I trasduttori di corrente toroidali serie FL, usati in abbinamento ai
sorvegliatori di isolamento Dossena, permettono di rilevare le
bassissime correnti che servono per la localizzazione guasti nei
sistemi IT industriali. I trasduttori devono essere installati a monte
della linea o dei carichi da sorvegliare.
Consigli di installazione
- Le connessioni al trasduttore di corrente toroidale richiedono faston
femmine standard da 6,3mm.
- L'aggancio su barra Din avviene con facilità; per lo sgancio agire,
come nella foto, facendo leva con un cacciavite.
- I cavi all'interno del trasduttore, devono essere ben uniti e centrati
rispetto al foro.
- Non curvare cavi/ barre nelle vicinanze dei trasduttori.
- Il diametro interno del trasduttore deve essere circa il doppio del
diametro dell'insieme dei cavi passanti.
- Per la corretta installazione, utilizzare i morsetti 1-2 del trasduttore
(non collegare i morsetti 3-4)
FL80 FL110 FL160
9FL80 9FL110 9FL160
80 110 160
0,5 1 1
170 260 310
1020 1560 1860
FL110 FL160 FL210
110 160 210
180,5 230,5 280,5
150,5 200,5 250,5
85 110 135
- - -
- - -
31 31 31
155 197 227
141 183 213
FL210 FL60A
9FL210 9FL60A
210 60
1 3
360 120
2160 720
Nucleo aperto
FL60A
60
121
130
54,5
16
94,5
26
117
103
