manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 1
Каждый граду
o
С под контролем!
Проекционная
погодная станция
с дистанционным терморадиодатчиком
и цифровой многоцветной
подсветкой дисплея
инструкция
по применению
RST32705
(красная проекция)
RST32707
(синяя проекция)
Advertisement
Related Manuals for RST METEO PROJECTION 705
Summary of Contents for RST METEO PROJECTION 705

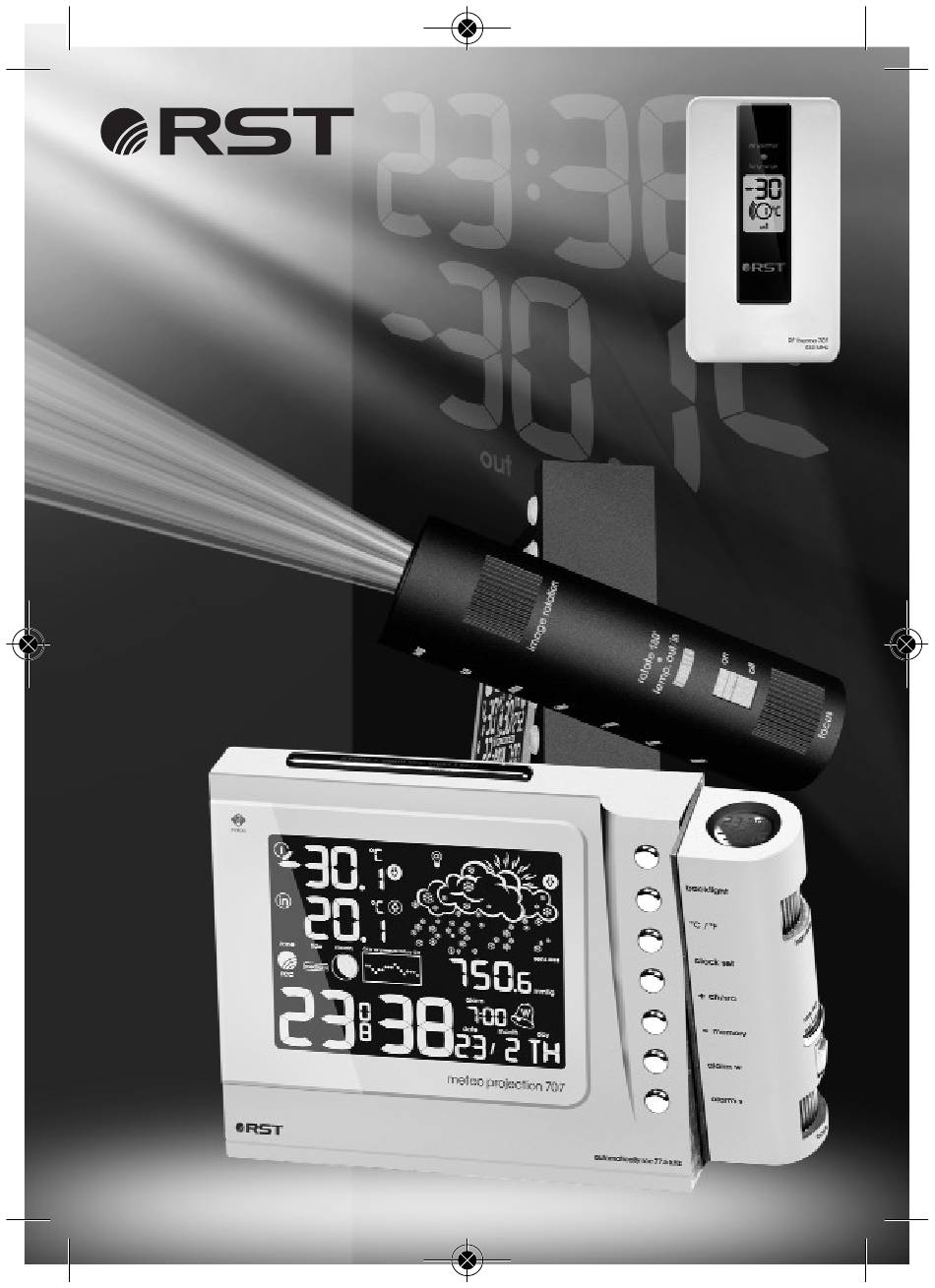

- Page 1 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 1 Каждый граду С под контролем! Проекционная погодная станция с дистанционным терморадиодатчиком и цифровой многоцветной подсветкой дисплея RST32705 (красная проекция) RST32707 (синяя проекция) инструкция по применению...
- Page 2 25.08.2011 12:37 Page 2 Компания RST Sweden благодарит Вас за покупку нового метео проектора, в котором воплощены, кроме современных высокотехнологичных идей самые последние достижения компании RST в области дизайна и эргономики. Обтекаемые линии и динамичный силуэт новой модели придают ей неповторимый шик.
- Page 3 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 3 автоматическое запоминание максимального и минимального • зарегистрированного значений температур внутри и вне помещения сигнализация низкой температуры, образования гололёда и • заморозков • индикатор состояния батареи базовой станции и радиодатчиков RST02701 • возможность работы без батареек (в этом случае необходим сетевой...
- Page 4 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 4 кнопки управления snooze, alarm stop - повтор (через 8 минут) и остановка сигнала будильника backlight - выбор цвета подсветки дисплея (режим «b») o C/ o F - переключение градусы по Цельсию/Фаренгейту clock set - установка времени и календаря + / ch / src - увеличение...
- Page 5 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 5 image rotation - изменение угла проецирования rotate 180 o -temp out/in - поворот изображения на 180 о , выбор проекции внешней/внутренней температур on/off - постоянное проецирование включение/выключение focus - настройка резкости изображения...
- Page 6 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 6 радиодатчик RST02701 С1 - светодиодный индикатор передачи сигнала на базо- вую станцию C2 - переключатель канала пере- дачи C3 - кнопка выбора индикации о C/ о F (Цельсий/Фаренгейт) C4 - выносной термосенсор начало работы, установка и замена элементов питания Цифровая...
- Page 7 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 7 нажмите на радиодатчике RST02701 кнопку TX (С2) затем нажмите и удерживайте в течение 5 секунд кнопку B1 (channel) на базовом блоке погодной станции, пока не услышите звуковой сигнал и символы поиска и "---" не начнут мигать в течение 2-минут станция синхронизируется...
- Page 8 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 8 отключение системы rcc 77.5 Для отключения системы rcc 77.5, в момент работы системы нажмите и удерживайте в течении 5 секунд кнопку "-". При отключённой системе rcc 77.5, для включения, нажмите и удерживайте кнопку "-". система DST - автоматический переход на зимнее/летнее время Погодная...
- Page 9 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 9 будильник установка "single alarm" однократный звонок Нажмите кнопку alarm S на 5 секунд для перехода в режим настройки однократного будильника. Кнопками "+" и "-" установите нужное время звонка будильника. Нажмите кнопку alarm S для активации и деактивации будильника.
- Page 10 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 10 термометр (единицы измерения) o C/ o F Нажмите кнопку для установки единицы измерения температуры (градуса Цельсия или Фаренгейта). цифровой барометр (единицы измерения) Нажмите и удерживайте в течение 5 секунд кнопку , находящуюся на тыльной стороне погодной станции. Значение единиц измерения атмосферного...
- Page 11 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 11 В дальнейшем, если символьный барометр будет работать не корректно, рекомендуем изменить его чувствительность (возможные изменения от 1 до 4). Чувствительность по умолчанию 1 - очень чувствительный. Если, в процессе эксплуатации символьный барометр показывает прогноз погоды - дождь, а на следующий день облачно, Вы...
- Page 12 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 12 стороны погодной станции). В верхней части дисплея появится символ подсветки «b». Для выбора света свечения нажмите и удерживайте в течение 5 секунд кнопку backlight. Все сегменты дисплея начнут мигать, при помощи кнопки demo mode выберите цвет подсветки...
- Page 13 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 13 установка радиодатчика Прибор установите в удобном для Вас месте. Для лучшего приёма сигнала, расположите радиодатчик RST02701 у ближайшего окна. Варианты установки радиодатчика: За окном - при помощи настенного крепежа (находится с А. тыльной стороны). Б. В...
- Page 14 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 14 режим авто-переключения каналов радиодатчиков В режиме авто-переключения каналов основной блок циклически показывает температуру для всех подключённых радиодатчиков RST02701; номер показываемого канала меняется каждые 6 секунд. Для просмотра данных определённого канала нажимайте кнопку channel пока на ЖКД основного блока не покажутся данные...
- Page 15 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 15 индикатор фазы Луны Показывает текущую фазу Луны в виде анимированной иконки, замирающей на текущем значении фазы на 5секунд. фазы Луны Погодная станция распознаёт следующие 8 фаз Луны. Анимированная иконка фазы луны замирает на 5с, когда достигает текущее...
- Page 16 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 16 дополнительная информация о системе коррекции времени и даты по радиосигналам rcc 77.5 kHz Передатчик rcc 77.5(DCF77) находится в Майнфлингине, Г ермания (в 25 км к юго-востоку от Франкфурта-на-Майне) и работает на частоте 77,5 кГц с мощностью 50 кВт. Позывной...
- Page 17 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 17 обслуживание и уход Не разбирайте изделие и его составляющие. Внутри ничего не может поломаться такого, что можно починить без специального лабораторного оборудования. Так же это приведёт к отмене заводской гарантии на данное изделие. Не допускайте контакта с водой. Если этого всё-таки избежать не удалось, немедленно...
- Page 18 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 18 спецификация основной блок 0 o C ...+ 50 o C измеряемая температура внутри помещения - 50 o C ...+ 70 o C измеряемая температура радио-датчиков 0.1 o C разрешающая способность радиодатчик RST02701 - 20 o C … + 60 o C рабочая...
- Page 19 25.08.2011 12:37 Page 19 Every degree is under control! METEO PROJECTION 705/707 RST32705 (red projection light) RST32707 (blue projection light) Instruction manual...
- Page 20 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 20...
- Page 21 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 21 the weather clock features DCF-77 radio controlled time with manual setting option • Perpetual Calendar with Date, Month and Day of week • Day of week language: English • "DST" indicator (although it hadn't received the radio controlled sig- •...
- Page 22 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 22 the thermo remote sensor C1: Transmission Indication LED C2: "TX" button C3: " o C/ o F" button C4: outdoor thermo sensor power on Open the back battery cover of main station, install 2 PCS AA battery into the battery compartment, according to "+", "-"...
- Page 23 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 23 radio controlled receiving mode After entering RCC receiving mode, "rcc" character will be in blink in the LCD. If it had detected the available signal, with the blink of in the front of "rcc", and "rcc" stop blinking at the same time. After receive suc- cessfully, "...
- Page 24 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 24 thermometer unit Press " o C/ o F" button to select Temperature in Celsius mode/Fahrenheit mode. backlight and projector function Briefly press the "backlight" button to activate the backlight and pro- • jector for 5 seconds. Press "rotate 180", the projection image can rotate 180 degree automat- •...
- Page 25 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 25 "+ ch/src" button • When the main station searched remote sensor, press this button, it can exit the receiving mode and enter the radio controlled receiving mode. When it is in normal mode, press and hold this button for 3 seconds, it •...
- Page 26 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 26 The weather forecast sensitivity have 4 grade, grade 1: the most sen- • sitive, grade 4: the least sensitive. User can change this setting according to the using condition, choose the most suitable sensitivi- ty at local environment and climate. Press and hold for 3 seconds, it can choose different units for air •...
- Page 27 manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 27 Note : Always read users manual carefully before operating the Unit. The clock loses its time information when the battery is removed. All Setting Mode will automatically exit in 20 seconds without any adjustment. When any alarm is activated the backlight must be light for 5 seconds.
- Page 28 25.08.2011 12:37 Page 28 www.thermometer-rst.ru...
