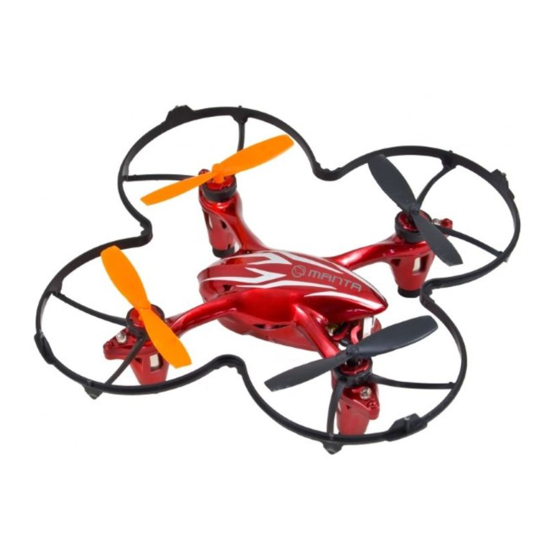

SKY HERO DRONE
Model:
MDR002
Instrukcja Obsługi
User's Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SKY HERO MDR002 and is the answer not in the manual?

Questions and answers

Related Manuals for Manta SKY HERO MDR002

Summary of Contents for Manta SKY HERO MDR002

  • Page 1 SKY HERO DRONE Model: MDR002 Instrukcja Obsługi User’s Manual...

  • Page 2: Środki Ostrożności

    Instrukcja Obsługi 1. PRZEDMOWA Dziękujemy za zakup naszego produktu. Otrzymaliście Państwo model do wykonywania lotów w pomiesz- czeniach i poza nimi; dla ułatwienia obsługi, przed przystąpieniem do użytkowania statku powietrznego nale- ży dokładnie przeczytać niniejszą instrukcję obsługi; instrukcję należy zachować na później, przechowywać w odpowiednim miejscu i stosować...
  • Page 3 Instrukcja Obsługi Specjalna konstrukcja do użytku we wnętrzach i poza nimi; używać z dala od przeszkód Zabronione Niniejszy produkt przeznaczony jest do użytku w pomieszczeniach i poza nimi (prędkość wiatru nie powinna przekraczać 4); należy wybrać miejsce bezpieczne, pozbawione przeszkód terenowych, z daleka od ludzi i zwierząt;...

  • Page 4: Wyposażenie Standardowe

    Instrukcja Obsługi U waga ZALECAMY UZYSKANIE POMOCY DOŚWIADCZONEGO PILOTA Produkt przeznaczony jest dla osób w wieku powyżej 14 lat; początkowo mogą wystąpić trudności w obsłudze statku powietrznego - zalecamy stosowanie się do porad bardziej doświadczonych użytkowników. 3. WYPOSAŻENIE STANDARDOWE USB Ładowarka Ł...
  • Page 5 Instrukcja Obsługi 5. OPIS NADAJNIKA ZDALEGO STEROWANIA Z abronione Nie wolno demon- tować urządzenia Obrót pojedynczy Prędkość: Wolno30%/Szybko 60%/ Korekta przepustnicy 100% nieograniczony obrót o 360 Korekta lotu do przodu, do tyłu Drążek sterowania Przepustnica / obrót Korekta obrotu dookoła osi Korekta lotu w prawo, w lewo Wyłącznik zasilania 6.INSTALACJA BATERII NADAJNIKA...
  • Page 6 Instrukcja Obsługi 7. ŁADOWANIE Do ładowania akumulatora modelu należy używać dołączoną ładowarkę Li-Po Akumulator 3.7V 380mAh Akumulator jest fabrycznie naładowany, a do modelu dołączona jest specjalna ładowarka. Ustawić przełącznik zasilania modelu w pozycji WYŁ, ładowarkę podłączyć do gniazda sieciowego; po podłączeniu ładowarki USB do źródła zasilania, lampka ładowarki zapala się.
  • Page 7 Instrukcja Obsługi 9. PAROWANIE NADAJNIKA I ODBIORNIKA RADIOWEGO K rok 1 Ustawić statek powietrzny poziomo, akumulator włożyć jak na rysunku w sekcji Kierunek, w zaznaczony na płycie sposób, lampka będzie migać. Następnie przesunąć korpus tak, aby zdalne sterowanie na częstotliwości i żyroskopie odczytało punkt zerowy.
  • Page 8 Instrukcja Obsługi 10. REGULACJA I USTAWIENIA LOTU PRZED PRZYSTĄPIENIEM DO PILOTOWANIA STATKU POWIETRZNEGO NALEŻY POĆWICZYĆ STEROWANIE Przed przystąpieniem do oblatywania statku powietrznego należy dokładnie przeczytać instrukcję obsługi. Zapoznać się z wszystkimi sterownikami lotu, powtarzać czynności sterowania do czasu ich prawidłowego opanowania.
  • Page 9 Instrukcja Obsługi U WAGA Upewnić się, że w pobliżu nie ma ludzi ani przeszkód terenowych. Przed przystąpieniem do oblatywania należy najpierw poćwiczyć unosze- nie się w miejscu. Jest to podstawowy etap lotu. (Unoszenie się w miejscu oznacza utrzymywanie statku powietrznego w stałej pozycji, na niewielkiej wysokości) Należy zachować...
  • Page 10 Instrukcja Obsługi K ROK 4 Po zapoznaniu się z krokami od 1 do 3, narysować okrąg na ziemi i ćwiczyć manewry w granicach tego okręgu. Po opanowaniu płynnego sterowania można zmniejszyć okrąg. Narrow the circle KROK 5 ZMIANA KIERUNKU I UNOSZENIE SIĘ W MIEJSCU Po zapoznaniu się...

  • Page 11: Usuwanie Usterek

    Instrukcja Obsługi Stabilny i elastyczny tor lotu Łatwe znoszenie, beczka 3D Najwięcej radości przynosi zabawa modelem po dokładnym opanowaniu wszystkich podstawowych manewrów. Najpierw wznieść Kwadrokopter na wysokość 3 metrów, przyciskając przycisk beczki, a następnie zwolnić przycisk - Kwadrokopter wykona obrót o 360 stopni. Aby uzyskać...
  • Page 12 Instrukcja Obsługi 12. Konstrukcja urządzenia Nazwa Ilość Osłona wirników Panel odbiornika Spodnia część korpusu Akumulator Przedział akumulatora Łopatka (A) Łopatka (B) Górna część korpusu Silnik Podwozie Panel video Lampka LED Uwaga! Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
  • Page 13 Instrukcja Obsługi KORZYSTANIE Z KAMERY WIDEO URZĄDZENIA 1. Aby rozpocząć nagrywanie filmu, należy włączyć przycisk Kamera Wideo WŁ/WYŁ znajdujący się po Przycisk kamery lewej stronie nadajnika. (Zob. ilustracja nr 3) 2. Podczas włączonego trybu nagrywania, światełko pod kamerą będzie świeciło się kolorem czerwonym, 3.
  • Page 14 User’s Manual 1. FOREWORD Thank you for choosing Our products! This is a stunt aircraft suitable for indoor and outdoor flying, in order to bring more convenient and easy to use,please carefully reading this manual before operating this aircraft,you properly preserved this maunal,adjustment and maintenance for reference in the future. WARNING LABEL MEANINGS Mishandling due to failure to follow these instructions may result in damage or injury.
  • Page 15 User’s Manual Special despecial design for indoor & outdoor,please keep it away from obstacle FORBIDDEN This product is suitable for indoor and outdoor(the wind grade should be no more than 4),please choose a place without obstacle,and keep distance from crowd and pets,don’t play it under unsafty,for instance,heat source,wite or electonic power source,in order not to be damaged by collision landing,entanglement and lead to a fire,electric shock and cause losses of lives and property.

  • Page 16: Standard Accessories

    User’s Manual WARNING OBTAIN THE ASSISTANCE OF AN EXPERIENCED PILOT The products are suitable for more than 14 years old age,at the beginning it will have some certain difficulty in learing, suggestion guidance by exprienced when playing. 3. STANDARD ACCESSORIES USB Charger BladeX4 4.

  • Page 17: Controller Battery Installation

    User’s Manual 5. NAMES OF CONTROLLER FORBIDDEN Do not disassemble Single Eversion Speed: Slow30%/Quick 60% Throttle Trim /100%360°Unlimited Eversion Pitch Forward/Reverse Trim Throttle-Left/Right Directional Control Stick Forward/ Rotation Trim Reverse Left/Right Left/Right Rotation Trim Left/Right roll trim Power switch 6. CONTROLLER BATTERY INSTALLATION FORBIDDEN Step 1 Step 2...
  • Page 18 User’s Manual 7. CHARGING Use the charger to the vehicle batery charging Li-Po Battery 3.7V380mAh Charge of the factory and distribution of the flying saucer special charger. plane power switch to position OFF, the charger into a power outlet;The USB is red lighting when the USB connect the power source.After connect the battery,the red lighting will be goes out.When the battery charging is finish,the USB will be red lighting As shown.
  • Page 19 User’s Manual 9. BINDING OF RADIO TRANSMITTER AND RECEIVER Step 1 Aircraft placed in a flat position, the batteries according to the diagram shown in Dirction pushed into the electrical outlet to the positioning of the motherboard light is blinking Do not Then move the the body, so that the remote control on the frequency and gyroscope read the neutral point.

  • Page 20: Flight Adjustment And Setting

    User’s Manual 10. FLIGHT ADJUSTMENT AND SETTING PLEASE PRACTICE SIMULATION FLIGHT BEFORE ACTUAL FLYING Before you are familiar with the flight vehicle, pleasure don’t set it fly, read the instrustion carefully. Get familiar with all kinds of direction control and keep repeating until you can play it as you perform your wishes 1.Place the flight vehicle a clear open field and the tail of helicopter point to yourselt.
  • Page 21 User’s Manual CAUTION Make sure that no people or obstructions in the vicinity. You must frist practice hovering for flying safety. This is a basic flight action. (Hovering means keeping the flight vehicle in mid air in a fixed position) Please stand approximately 2 m diagonaliy behing the flight vehicle.
  • Page 22 User’s Manual STEP 4 After you are familiar with all actions from step 1 to 3, draw a circle on the ground and practice within the circle to increase your accuracy. You can reduce the size of the circle as you become familiarized with the control reflexes. Narrow the circle STEP 5 DIRETION CHANGE AND HOVERING PRACTICE After you are familiar with Step 1 to 4,stand at side of the flight vehicle and continue practicing sterp 1 to 4.

  • Page 23: Rule Out Trouble During Flight

    User’s Manual Stable, flexible, flight routes, Drift, 3D tp roll easily You can play some exciting control if you were real familiar in all the base operation. Firstly,flying the UFO to 3 meter while pressing the button of rolling controler,then,release the button of rolling control meanwhile the UFO will be rolling by 360 angle. If you do real want to control your own UFO in any direction, push the button of speeding controller to 100 percent.

  • Page 24: Parts List

    User’s Manual 12. PARTS LIST Name Quantity Guard circle Receiver board The bottom of the shell Batery Battery Box Blade(A) Blade(B) The surface of the shell Motor Foot pad Video board LED Light NOTE! Product design and Technical parameters may be change without notice.This mainly concerns parameters technical, software and user manual present.
  • Page 25 User’s Manual 　 　 Fittings CARD READER 1GB SD CARD...
  • Page 26 Instrukcja Obsługi INFOLINIA SERWISOWA tel: +48 22 332 34 63 lub e-mail: serwis@manta.com.pl od poniedziałku do piątku w godz. 9.00-17.00 Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia. Strona główna www.manta.com.pl Strona wsparcia technicznego www.manta.info.pl SERVICE INFOLINE tel: +48 22 332 34 63 or e-mail: serwis@manta.com.pl...
