FOR YOUR SAFETY - This product must be installed by a qualified pool professional or personnel who are
knowledgeable with the standards and code requirements for above ground pool equipment. The maintainer
must be a qualified pool professional or personnel with sufficient experience in pool equipment installation and
maintenance so that all of the instructions in this manual can be followed exactly. Improper installation and/or
operation can create dangerous high pressure which can cause a catastrophic product failure and/or cause the
multi-port valve or cell housing to be blown off possibly causing death, serious injury or property damage.
Improper installation and/or operation can create unwanted electrical hazard which can cause
serious injury, property damage, or death. DO NOT MODIFY THIS EQUIPMENT.
Before installing this product, read and follow all warning notices and instructions that accompany
this product. Failure to follow warning notices and instructions may result in death, serious injury
or property damage. Consult Polaris customer service at 1-800-822-7933 for assistance. Improper
installation and/or operation may void the warranty.

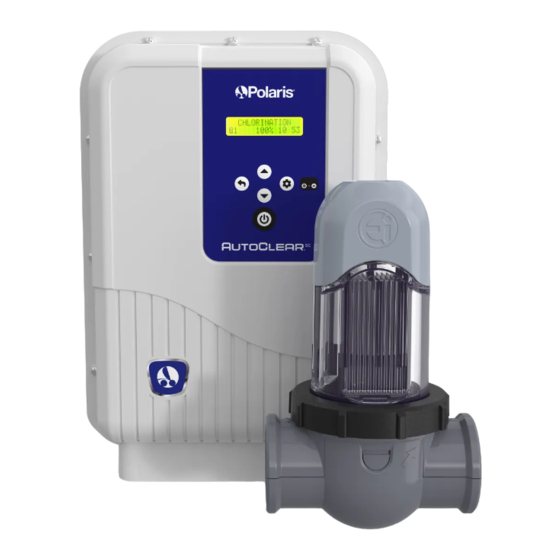

Above-Ground
Salt Chlorinator
Installation and Operation Manual
WARNING
PAGSC20K
English | Français | Español
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Polaris AutoClear SC PAGSC20K
Summary of Contents for Polaris AutoClear SC PAGSC20K
- Page 1 Before installing this product, read and follow all warning notices and instructions that accompany this product. Failure to follow warning notices and instructions may result in death, serious injury or property damage. Consult Polaris customer service at 1-800-822-7933 for assistance. Improper installation and/or operation may void the warranty.
- Page 2 Page 2 ENGLISH Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual...
-
Page 3: Table Of Contents
Page 3 Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual ENGLISH Table of Contents Section 1. Important Safety Instructions ..4 Section 2. System Description ......7 Product Specifications ........7 Product Contents ..........7 Section 3. Installation Instructions ....9 Materials and Tools.......... -
Page 4: Section 1. Important Safety Instructions
The power pack must be interlocked/interconnected with the pool pump motor power source to ensure that the chlorinator only operates when the pool pump is operating. The flow switch feature of the Polaris Autoclear SC is intended to be used as a backup only and should not be used as the sole source of flow detection. - Page 5 ENGLISH WARNING Operating Polaris AutoClear SC models without water flow through the cell can cause a buildup of flammable gases which can result in FIRE OR EXPLOSION. READ THE LABEL AND OPERATION MANUAL BEFORE USING. KEEP OUT OF REACH OF CHILDREN.
- Page 6 Page 6 ENGLISH Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual CAUTION This device is intended for use with permanent above ground or on-ground (residential) swimming pools, and may also be used with hot tubs and spas if so marked. Do not use with storable pools. A permanently-installed pool is constructed in or on the ground or in a building that it cannot be readily disassembled for storage.
-
Page 7: Section 2. System Description
Page 7 Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual ENGLISH Section 2. System Description The cell must be installed horizontally as the last piece of equipment in the circulation plumbing system just before the pool. Flow Switch... -
Page 8: Product Contents
Page 8 ENGLISH Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual 2.2 Product Contents Figure 2. Carton Contents ITEM DESCRIPTION Power Pack Cell Adapter Power Pack Bracket Winterizing Cap Screw Set (includes wall plugs) Locking Ring Tool Flow Switch Adapter... -
Page 9: Section 3. Installation Instructions
Page 9 Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual ENGLISH Section 3. Installation Instructions Installation Requirements WARNING WARNING The chlorine generating device must be installed FOR YOUR SAFETY: This product must be serviced horizontally with the cell above the pipe to avoid... -
Page 10: Install The Power Pack And Cell
Page 10 ENGLISH Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual 3.3 Install the Power Pack and Cell 3.4 Bonding 1. Ensure placement of the cell, the power pack, and the cell will meet all the installation requirements WARNING outlined in Section 3.2. - Page 11 Page 11 Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual ENGLISH 3.5 Cell and Flow Switch Assembly Instructions Cell Adapter Assembly Wrap with Teflon tape NOTE: The Upper Clamp Align the bump is not shown Outlet with the high...
-
Page 12: Section 4. Pool Water Preparation
Page 12 ENGLISH Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual Section 4. Pool Water Black Preparation 4.1 Determining Pool Size (Gallons of Blue Water in Your Pool) • Rectangular Pools Average length (feet) x average width (feet) x average depth (feet) x 7.5 = gallon capacity. -
Page 13: Optimum Pool Water Conditions
Page 13 Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual ENGLISH • Super Chlorination burns out the organic 4.4 Optimum Pool Water Conditions material that has combined with chlorine • In accordance with Association of Pool and Hot which frees the chlorine for sanitizing. -
Page 14: Salt (Nacl Sodium Chloride)
Page 14 ENGLISH Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual 4.6 Salt (NaCl Sodium Chloride) CAUTION It is important to note that certain materials used When to Add Salt in and around swimming pools and spas may not... - Page 15 Page 15 Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual ENGLISH Table 1. Approximate Pounds and Kilograms of Salt Needed to Obtain 3,000 ppm (4.0 gpl) Current Pool/Spa Size - US Gallons (Litres) Salt 10,000 gal 15,000 gal...
-
Page 16: Section 5. Operating Instructions
• From the Home However they can be customized. screen: Increase / Decrease chlorine NOTE: When connecting to a Polaris PAC Pool Automation production • In the User Menu: Control timers should be left in the default 24 hour run When value flashes, time to allow the Automation to control the run time. -
Page 17: Chlorine Production Activated
Page 17 Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual ENGLISH NOTE: It is recommended that chlorine test samples be taken • Use the buttons to set the Timer from two (2) places, one (1) at the pool return line, the other well away from the pool return line. -
Page 18: Cleaning The Cell
Page 18 ENGLISH Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual 5. Metals Test. It is recommended that the pool 8. Fill the cell to the top of the electrode plates with water be tested periodically for the presence of the acid solution. -
Page 19: Winterizing
Page 19 Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual ENGLISH 9. After the cell has been cleaned, dispose of the Winterizing Procedure solution by pouring it into the pool water or dispose 1. Ensure that all power to the power pack and the of according to local regulations. -
Page 20: Section 7. Troubleshooting
ALL SERVICE AND REPAIRS MUST BE DONE BY A QUALIFIED POOL PROFESSIONAL. For any product service and repairs, contact a pool professional or your local Polaris dealer. Always turn pump off prior to attempting service or repair. Your pump and filter system is operated under pressure and pressure must be released before you begin to avoid system damage or personal injury. - Page 21 Page 21 Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual ENGLISH NOTES...
- Page 22 Page 22 ENGLISH Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual NOTES...
- Page 23 Page 23 Polaris ® AutoClear SC Salt Chlorinator Installation and Operation Manual ENGLISH NOTES...
- Page 24 Zodiac Pool Systems Canada, Inc. 2-3365 Mainway, Burlington, ON L7M 1A6, Canada 1.888.647.4004 | PolarisPool.ca © 2022 Zodiac Pool Systems LLC. All rights reserved. Polaris ® and the Polaris 3-wheeled cleaner design are ETL LISTED registered trademarks of Zodiac Pool Systems LLC. All other trademarks referenced herein are the property of...
- Page 25 Avant d’installer ce produit, lire et suivre tous les avertissements et toutes les directives qui accompagnent ce produit. Dans le cas contraire, des dommages matériels ou des blessures graves, voire mortelles, peuvent survenir. Consulter le service client de Polaris au 1-800-822-7933 pour obtenir de l’aide. Une mauvaise installation ou utilisation annule la garantie.
- Page 26 Page 26 FRANÇAIS Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement...
- Page 27 Page 27 Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement FRANÇAIS Table des matières Section 1. Consignes de sécurité importantes ........28 Section 2. Description du système ....31 Caractéristiques du produit ........31 Contenu du produit ............ 32 Section 3.
-
Page 28: Section 1. Consignes De Sécurité Importantes
La fonction du commutateur du capteur de débit de Polaris Autoclear SC est destiné à servir de secours seulement et ne doit pas servir comme seule source de détection de débit. - Page 29 FRANÇAIS AVERTISSEMENT Utiliser les modèles Polaris AutoClear SC sans débit d’eau à travers la cellule peut entraîner un accroissement de gaz inflammables qui peuvent causer un INCENDIE ou une EXPLOSION. LIRE L’ÉTIQUETTE ET LE MANUEL DE FONCTIONNEMENT AVANT D’UTILISER. GARDER HORS DE PORTÉE DES ENFANTS.
- Page 30 Page 30 FRANÇAIS Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement MISE EN GARDE Ce dispositif est conçu pour être utilisé avec des piscines résidentielles hors sol ou permanentes et peut aussi être utilisé dans les cuves thermales et les spas, si indiqué. Ne pas utiliser avec des piscines pouvant être entreposées. Une piscine permanente est construite dans le sol, sur le sol ou dans un bâtiment, de telle manière qu’elle ne puisse pas être facilement...
-
Page 31: Description Du Système
Page 31 Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement FRANÇAIS Section 2. Description du système La cellule doit être la dernière pièce d’équipement installée horizontalement dans le système de circulation juste avant la piscine. Interrupteur de débit... -
Page 32: Contenu Du Produit
Page 32 FRANÇAIS Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement 2.2 Contenu du produit Figure 2. Contenu de la boîte ARTICLE DESCRIPTION QTÉ Bloc d’alimentation Adaptateur de cellule Support de bloc d’alimentation Bouchon d’hivérisation Jeu de vis (fiches murales comprises) Outil pour bague de verrouillage Adaptateur de l’interrupteur de débit... -
Page 33: Section 3. Directives D'installation
Page 33 Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement FRANÇAIS Exigences relatives à l’installation Section 3. Directives d’installation AVERTISSEMENT AVERTISSEMENT L’appareil de génération de chlore doit être installé à POUR VOTRE SÉCURITÉ : le présent produit doit être l'horizontale avec la cellule au-dessus du tuyau afin d'éviter... -
Page 34: Installation Du Bloc D'alimentation Et Cellule
Page 34 FRANÇAIS Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement 3.3 Installation du bloc d'alimentation et de 3.4 Mise à la masse la cellule S’assurer que l’emplacement de la cellule, du bloc AVERTISSEMENT d’alimentation et de la cellule va satisfaire à toutes les Le Code national de l'électricité... -
Page 35: Directives D'assemblage Pour La Cellule Et L'interrupteur De Débit
Page 35 Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement FRANÇAIS 3.5 Directives d’assemblage pour la cellule et l’interrupteur de débit Assemblage de l’adaptateur de cellule Envelopper de ruban Téflon REMARQUE : La pince supérieure n’est pas illustrée... -
Page 36: Section 4. Préparation De L'eau De Piscine
Page 36 FRANÇAIS Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement Section 4. Préparation de l’eau Rouge Noir de piscine Rouge 4.1 Déterminer la grandeur de la piscine (Gallons d’eau dans la piscine) Bleu • Piscines rectangulaires Longueur moyenne (pieds) x largeur moyenne (pieds) x profondeur moyenne (pieds) x 7,5 = capacité... -
Page 37: Conditions Optimales De L'eau De Piscine
Page 37 Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement FRANÇAIS • La super chloration brûle la matière organique qui les minéraux en solution et, dans certaines conditions, s'est combinée au chlore, ce qui libère le chlore pour peuvent empêcher l'entartrage. -
Page 38: Sel (Nacl Sodium Chloride)
Page 38 FRANÇAIS Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement 4.6 Sel (NaCI, chlorure de sodium) MISE EN GARDE Quand ajouter du sel Il est important de noter que certains matériaux utilisés dans Ajouter du sel à la piscine si le niveau de sel est trop faible les spas et les piscines ou à... - Page 39 Page 39 Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement FRANÇAIS Tableau 1. Nombre approximatif de livres et de kilogrammes de sel nécessaire pour obtenir 3 000 ppm (4 gal/l) Grandeur de la piscine ou du spa - litres (gallons américains)
-
Page 40: Section 5. Mode D'emploi
Cependant, ils • Mode peuvent être personnalisés. suralimentation désactivée REMARQUE : Lors de la connexion à un Polaris PAC Pool • De la page Automation Control, les minuteries doivent d’accueil : être laissées à la durée d'exécution par défaut Augmenter / de 24 heures pour permettre à... -
Page 41: Production De Chlore Activée
Page 41 Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement FRANÇAIS REMARQUE : Il est recommandé d’analyser des échantillons • Utiliser les boutons pour régler les minutes de de chlore prélevés à deux (2) endroits, un (1) à la démarrage de la minuterie 1, puis appuyer sur... -
Page 42: Nettoyage De La Cellule
Page 42 FRANÇAIS Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement d’eau par un spécialiste en piscines. Conserver un Remplir la cellule jusqu’au bord des plaques d’électrode niveau recommandé de 10 à 50 ppm. Suivre les avec la solution acide. -
Page 43: Hivernage
Page 43 Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement FRANÇAIS Après le nettoyage de la cellule, éliminer la solution en Procédure de préparation pour l’hiver la versant dans l’eau de la piscine ou conformément à la S’assurer que l’alimentation vers le bloc d’alimentation... -
Page 44: Section 7. Dépannage
TOUS LES SERVICES ET TOUTES LES RÉPARATIONS DOIVENT ÊTRE EXÉCUTÉS PAR UN PROFESSIONNEL DE LA PISCINE. Pour tout service ou réparations de produit, contacter un professionnel de la piscine ou un détaillant Polaris local. Toujours éteindre la pompe avant de procéder à l’entretien ou la réparation. La pompe et le filtre opèrent sous pression et il doit y avoir une détente de cette pression avant de commencer le travail pour éviter d’endommager le système ou une blessure... - Page 45 Page 45 Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement FRANÇAIS REMARQUES...
- Page 46 Page 46 FRANÇAIS Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement REMARQUES...
- Page 47 Page 47 Polaris ® AutoClear chlorateur au sel SC Manuel d’installation et de fonctionnement FRANÇAIS REMARQUES...
- Page 48 Zodiac Pool Systems Canada, Inc. 2-3365 Mainway, Burlington, ON L7M 1A6, Canada 1.888.647.4004 | PolarisPool.ca © 2022 Zodiac Pool Systems LLC. Tous droits réservés. Polaris ® et la conception du nettoyeur à Polaris 3 roues HOMOLOGUÉ ETL sont des marques déposées de Zodiac Pool Systems LLC. Toutes les autres marques mentionnées dans ce CONFORME À...
- Page 49 Si no se siguen los avisos de advertencia y las instrucciones, es posible que se produzcan la muerte, lesiones graves o daños materiales. Para obtener ayuda, comuníquese con el servicio al cliente de Polaris al 1-800-822-7933. Una instalación u operación incorrectas pueden anular la garantía.
- Page 50 Página 50 ESPAÑOL Clorador de sal Polaris ® AutoClear Manual de instalación y operación...
- Page 51 Página 51 Clorador de sal Polaris ® AutoClear Manual de instalación y operación ESPAÑOL Contenido Sección 1. Instrucciones importantes de seguridad ......... 52 Sección 2. Descripción del sistema ....55 Especificaciones del producto ........55 Contenido del producto ..........56 Sección 3.
-
Page 52: Sección 1. Instrucciones Importantes
La función del interruptor de flujo de Polaris Autoclear SC está destinada a utilizarse únicamente como respaldo y no debe utilizarse como única fuente de detección de flujo. - Page 53 ESPAÑOL ADVERTENCIA Si se utilizan los modelos Polaris AutoClear SC sin flujo de agua a través de la celda, puede producirse una acumulación de gases inflamables que puede provocar INCENDIOS O EXPLOSIONES. LEA LA ETIQUETA Y EL MANUAL DE OPERACIÓN ANTES DE USAR.
- Page 54 Página 54 ESPAÑOL Clorador de sal Polaris ® AutoClear Manual de instalación y operación PRECAUCIÓN Este dispositivo es para uso en piscinas (residenciales) permanentes por arriba del piso o en el piso y también se puede utilizar en hidromasajes y jacuzzis si estuviera indicado. No use este producto con piscinas portátiles. Las piscinas permanentes están construidas dentro del suelo o sobre él, o en un edificio de tal manera que no se pueden desmontar para...
-
Page 55: Sección 2. Descripción Del Sistema
Página 55 Clorador de sal Polaris ® AutoClear Manual de instalación y operación ESPAÑOL Sección 2. Descripción del sistema La celda debe instalarse horizontalmente como la última pieza del equipo del sistema de tuberías justo antes de la piscina. Interruptor de flujo Centro de energía... -
Page 56: Contenido Del Producto
Página 56 ESPAÑOL Clorador de sal Polaris ® AutoClear Manual de instalación y operación 2.2 Contenido del producto Figura 2. Contenido de la caja ELEMENTO DESCRIPCIÓN CANT. Bloque de alimentación Adaptador de la celda Soporte del bloque de alimentación Tapa de preparación para el invierno... -
Page 57: Sección 3. Instrucciones De Instalación
Página 57 Clorador de sal Polaris ® AutoClear Manual de instalación y operación ESPAÑOL Sección 3. Instrucciones de Requisitos de instalación instalación ADVERTENCIA ADVERTENCIA El dispositivo para generar cloro debe instalarse horizontalmente con la celda arriba del tubo para evitar PARA SU SEGURIDAD: El servicio de este producto que se acumulen gases inflamables que podrían provocar... -
Page 58: Conexión Equipotencial
Página 58 ESPAÑOL Clorador de sal Polaris ® AutoClear Manual de instalación y operación Desatornille el anillo de bloqueo del adaptador de la 3.3 Instale el bloque de alimentación y la celda, conecte la celda y vuelva a aplicar el anillo de celda bloqueo para completar el ensamblaje. -
Page 59: Instrucciones De Ensamblaje De La Celda Y Del Interruptor De Flujo
Página 59 Clorador de sal Polaris ® AutoClear Manual de instalación y operación ESPAÑOL 3.5 Instrucciones de ensamblaje de la celda y del interruptor de flujo Ensamblaje del adaptador de la celda Envolver con cinta de teflón NOTA: La abrazadera... -
Page 60: Sección 4. Preparación Del Agua De
Página 60 ESPAÑOL Clorador de sal Polaris ® AutoClear Manual de instalación y operación Sección 4. Preparación del agua Negro Rojo de la piscina Rojo 4.1 Determinación del tamaño de la piscina (galones de agua) Azul • Piscinas rectangulares Largo promedio (pies) x ancho promedio (pies) x profundidad promedio (pies) x 7,5 = capacidad en galones. -
Page 61: Condiciones Óptimas Del Agua De La Piscina
Página 61 Clorador de sal Polaris ® AutoClear Manual de instalación y operación ESPAÑOL • La supercloración quema el material orgánico a mantener los minerales en solución y, en algunas que se combinó con el cloro y libera el cloro para condiciones, pueden evitar la formación de sarro. -
Page 62: Sal, (Nacl, Cloruro De Sodio)
Página 62 ESPAÑOL Clorador de sal Polaris ® AutoClear Manual de instalación y operación 4.6 Sal (cloruro de sodio, NaCI) PRECAUCIÓN Cuándo agregar sal Es importante señalar que ciertos materiales utilizados en las piscinas y los hidromasajes, o alrededor de ellos, tal vez no Agregue sal a la piscina si el nivel es demasiado bajo sean compatibles con los productos químicos que se utilizan... -
Page 63: Sección 5. Instrucciones De Operación
Página 63 Clorador de sal Polaris ® AutoClear Manual de instalación y operación ESPAÑOL Libras y kilogramos aproximados de sal necesarios para obtener 3000 ppm (4,0 gpl) Tabla 1. Tamaño de la piscina/del hidromasaje, galones estadounidenses (litros) Nivel actual 10 000 gal... -
Page 64: Cómo Configurar El Reloj
De todos modos, pueden personalizarse. de refuerzo NOTA: Al conectarlos a un control de automatización para • En la pantalla de piscinas Polaris PAC, los temporizadores deben inicio: Aumente / dejarse en el tiempo de ejecución predeterminado de reduzca la producción 24 horas para permitir que la automatización controle... -
Page 65: Producción De Cloro Activada
Página 65 Clorador de sal Polaris ® AutoClear Manual de instalación y operación ESPAÑOL NOTA: Se recomienda tomar muestras para el análisis de • Use los botones para establecer los minutos de cloro de dos (2) lugares: una en la línea de retorno de la inicio del temporizador 1 y, a continuación, presione... -
Page 66: Limpieza De La Celda
Página 66 ESPAÑOL Clorador de sal Polaris ® AutoClear Manual de instalación y operación Análisis de metales. Se recomienda analizar el Llene la celda hasta la parte superior de las placas de agua de la piscina de forma periódica en busca de la electrodos con la solución de ácido. -
Page 67: Preparación Para El Invierno
Página 67 Clorador de sal Polaris ® AutoClear Manual de instalación y operación ESPAÑOL Una vez que limpie la celda, deseche la solución. Para Procedimiento de preparación para el invierno ello, viértala en el agua de la piscina o deséchela en Asegúrese de que toda la alimentación hacia el bloque... -
Page 68: Sección 7. Resolución De Problemas
Página 68 ESPAÑOL Clorador de sal Polaris ® AutoClear Manual de instalación y operación Sección 7. Resolución de problemas ADVERTENCIA UN PROFESIONAL CUALIFICADO DE PISCINAS DEBE LEVAR A CABO TODO EL SERVICIO Y TODAS LAS REPARACIONES. Para cualquier servicio y reparación en el producto, comuníquese con un profesional de piscinas o con su distribuidor local de Polaris. - Page 69 Página 69 Clorador de sal Polaris ® AutoClear Manual de instalación y operación ESPAÑOL NOTAS...
- Page 70 Página 70 ESPAÑOL Clorador de sal Polaris ® AutoClear Manual de instalación y operación NOTAS...
- Page 71 Página 71 Clorador de sal Polaris ® AutoClear Manual de instalación y operación ESPAÑOL NOTAS...
- Page 72 ® y el diseño del limpiador de 3 ruedas INCLUIDO EN ETL Polaris son marcas registradas de Zodiac Pool Systems LLC. Todas las demás marcas comerciales a las que se CUMPLE UL STD 1081 hace referencia en este documento son propiedad de sus respectivos dueños.
