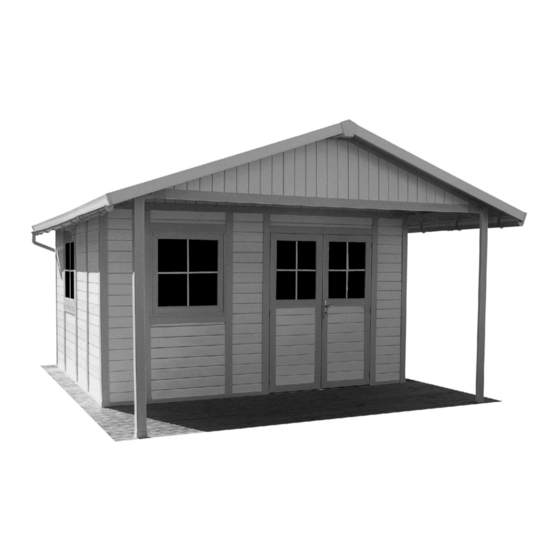

ABRI DECO H20A

4033 X 4932

ZD89

91201

NOTICE DE MONTAGE • ASSEMBLY INSTRUCTIONS • AUFBAUANLEITUNG

ISTRUZIONI PER IL MONTAGGIO • MANUAL DE MONTAJE • MONTAGE INSTRUCTIES

FOLHETO DE MONTAGEM

Need help?

Do you have a question about the ABRI DECO H20A and is the answer not in the manual?

Questions and answers

Summary of Contents for Grosfillex ABRI DECO H20A

Page 1 ABRI DECO H20A 4033 X 4932 ZD89 91201 NOTICE DE MONTAGE • ASSEMBLY INSTRUCTIONS • AUFBAUANLEITUNG ISTRUZIONI PER IL MONTAGGIO • MANUAL DE MONTAJE • MONTAGE INSTRUCTIES FOLHETO DE MONTAGEM...
Page 2 Maison de GROSFILLEX tuinhuis. Jardim GROSFILLEX. GROSFILLEX. Gartenhaus / Gerätehaus Jardin GROSFILLEX. aus dem Hause Grosfillex Le consigliamo di leggere Wij raden u aan om deze Recomendamos leitura Nous vous recommandons de We recommend that you read entschieden haben.
Page 3 H20A-03...
Page 4 OUTILLAGE TOOLS • WERKZEUG • ATTREZZI • HERRAMIENTAS • GEREEDSCHAP • FERRAMENTAS 2,50m Ø10mm Ø6mm Ø2mm 10-13 Ø3mm Ø6mm 4400 mm (11X400 mm) 4033 mm H20A-04...
Page 5 Concernant le sol : Regarding the ground: Weitere Hinweise Terreno: zum Beschaffenheit des Untergrundes: • Bien noter que l'on peut • Please note that you can • Um ein einwandfreies • Le Home Garden Gx monter un abri Gx uniquement only assemble a Gx shed on Ergebnis Ihrer...
Page 6 En lo que se refiere Voor de ondergrond : Para o chão : al suelo: • Tenga en cuenta que • Let op : een Gx tuinhuis kan • Lembre-se que só se pode solamente se puede montar un slechts op een perfect vlakke montar um abrigo Gx num cobertizo Gx en un suelo...
Page 7 PLANNING JOUR 1 La préparation de votre abri, en 10 étapes (2 personnes nécessaires) : page 11 Step 1 Déballage de tous les colis page 11 Step 2 Inventaire de tous les éléments page 19 Step 3 Choix de votre version de l’abri Déco 20A page 20 Step 4 Assemblage des ensembles de U des fixations au sol...
Page 8 PLANNING TAG 1 Vorbereitung des Gartenhauses in 10 Schritten (2 Personen nötig): Seite 11 Step 1 Auspacken aller Pakete Seite 11 Step 2 Bestandsaufnahme aller Teile Seite 19 Step 3 Auswahl Ihrer Ausführung des Hauses „Déco 20A“ Seite 20 Step 4 Montage des Grundgerüsts für die Bodenbefestigungen Seite 22 Step 5...
Page 9 PLANNING 1º Día La preparación de su caseta de jardín, en 10 etapas (son necesarias 2 personas): página 11 Step 1 Desembalaje de todos los paquetes página 11 Step 2 Inventario de todos los elementos página 19 Step 3 Elección de la versión caseta de jardín Déco 20A página 20 Step 4 Montaje del conjunto de las U de las fijaciones en el suelo...
Page 10 PLANNING Dia 1 Preparação do abrigo em 10 etapas (necessárias 2 pessoas): Step 1 Desempacotamento de todos os pacotes página 11 Step 2 Inventário de todos os elementos página 11 Step 3 Escolha da sua versão do abrigo Déco 20A página 19 Step 4 Montagem dos conjuntos em U de fixações ao chão...
Page 11 H20A-11...
Page 12 H20A-12...
Page 13 H20A-13...
Page 14 H20A-14...
Page 15 H20A-15...
Page 16 H20A-16...
Page 17 H20A-17...
Page 18 H20A-18...
Page 19 Step Choix de votre version Choosing your version of the Déco 20A shed • Auswahl Ihrer Ausführung des Hauses Déco 20A • Scelta della versione del prefabbricato “Déco 20 A“ • Elección de su versión de la caseta de jardín Déco 20A • Keuze van uw versie van het tuinhuisje Déco 20A •...
Page 20 F4B15 (x8) F4B16 (x2) Step V13- SH03 (x16) V13- SH03 (x4) A02 (x4) A02 (x1) F4B15 F4B15 Ø4,2X25mm F4B16 F4B16 Ø4,2X25mm H20A-20...
Page 21 F4F8 (x1) Step F4F9 (x1) V13- SH03 (x4) A01B (x1) F4F8 CHOIX 1 / CHOICE 1 F4F9 F4F9 CHOIX 2 / CHOICE 2 F4F8 Ø4,2X25mm A01B Ø4,2X25mm H20A-21...
Page 22 Step 4400 mm (11X400 mm) 4033 mm 90° 90° H20A-22...
Page 23 M02A (x4) Step M02A M02A H20A-23...
Page 24 A03- SHA (x9) V04- SH01 (x4) Step V03- SH09 (x9) V31- SH01 (x4) V16- SH05 (x9) V23- SH01 (x4) V22- SH07 (x9) A21 (x4) 890 mm 890 mm Ø8X70mm 660 mm 120 mm 120 mm Ø36mm Ø10mm Ø4,2X35mm Ø 6mm Ø14mm Ø6mm Ø...
Page 25 T8-1 (x3) T8-5 (x3) Step T8-2 (x3) T8-6 (x3) T8-3 (x3) ET8 (x3) T8-4 (x3) M06A/M06B F36A A59B A59A F4T9 F4T9 M1A2 M1A1 T8-4 T8-6 F11P16 F11P14 T8-5 T8-3 F11P14 F11P15 T8-1 F11P16 T8-2 F3H1 F11P15 YW33 T8-4 T8-1 T8-5 T8-2 T8-6 T8-3...
Page 26 A59A (x1) Step A59B (x1) A59A H20A-26...
Page 27 F11P14 (x6) F11P16 (x6) M06A/M06B (x3) Step F11P15 (x6) V13-SH03 (x18) V13-SH03 (x30) V01-SH04 (x12) YW33 (x3) V22-SH07 (x12) F11P14 F11P15 YW33 F11P16 F11P16 Ø4,2 x 25mm 10x3 Ø4,2 x 25mm M06A Ø4X32mm Ø14mm M06B H20A-27...
Page 28 F3H1 (x3) M1A1 (x3) Step V13- SH03 (x6) M1A2 (x3) V11- SH02 (x6) F3H1 Ø4,2X25mm M1A2 M1A1 17mm Ø4X45mm H20A-28...
Page 29 F4T9 (x4) Step F10E (x6) V11- SH02 (x6) V01- SH04 (x6) CLIC CLIC F4T9 CLIC CLIC Ø4X32mm Ø4X45mm F10E H20A-29...
Page 30 EA8A (x1) Step EA8B (x1) EA8C EA8B EA8A EA8B EA8A Ø4X8mm EA8B EA8A H20A-30...
Page 31 EA8B (x1) Step EA8C (x1) EA8C EA8B EA8A EA8C Ø4X8mm EA8B EA8C EA8B H20A-31...
Page 32 H (x1) Step ARRIERE/BACK ARRIERE/BACK AVANT/FRONT 1812 H20A-32...
Page 33 PBY01 Step Pour le montage des petits bois, se référer à la notice n° AP64 Mounting the wooden brace on the doors and windows Refer to the instructions provided in the pack AP64 Aufbau der Kleinteile an den Türen und Fenstern Bitte konsultieren Sie den Beipackzettel in Päckchen AP64 Montaggio dei listelli su porte e finestre PBY01...
Page 34 Step Choix de la position de la fenêtre Choosing the position of your windows • Auswahl der Position der Fenster • Scelta dell’ubicazione delle finestre • Elección de la posición de las ventanas • Keuze van de positie van uw ramen • Escolha da posição das janelas ATTENTION Vous avez la possibilité...
Page 35 JOUR 2 / DAY 2 JOUR 2 Le montage de votre abri : ATTENTION : il est fortement conseillé de monter l’abri dans la journée, pour éviter tous les risques liés au vent. - NE PAS REALISER LE MONTAGE DE VOTRE ABRI LES JOURS DE GRAND VENT OU DE GRAND FROID. - NE PAS DEBUTER LE MONTAGE DE L’ABRI SI CERTAINES PIECES SONT MANQUANTES OU ENDOMMAGEES.
Page 36 F2C (x1) F1H4 (x1) F1H4 M02A F1H4 H20A-36...
Page 37 F10E (x3) F1H6 (x1) F3G1 (x1) F10E F10E F10E F3G1 F10E F10E F1H6 H20A-37...
Page 38 F10E (x2) F6IL (x1) EM7 (x1) EF3 (x1) EM8 (x1) F1D4 (x1) F1H5 (x2) F10F F1H5 F1H5 F1D4 CLIC F6I1 H20A-38...
Page 39 F10E (x26) EM7 (x1) F1H6 (x5) EM8 (x1) F3G1 (x8) F1H5 (x6) F1H4 (x2) F3G1 F3G1 F3G1 F3G1 F3G1 F3G1 F1H6 F1H5 F1H5 F1H6 F1H5 F1H5 F1H6 F1H5 F1H4 F3G1 F3G1 F1H6 F3G1 F1H6 F1H4 F1H5 F1H6 F1H4 F1H4 F1H6 L 438 mm F1H5 L 735 mm...
Page 40 A15F (x9) A15F H20A-40...
Page 41 F10E CLIC H20A-41...
Page 42 F10E (x2) F10E H20A-42...
Page 43 F1D4 (x2) EF6 (x2) F1D4 CLIC F1D4 F1D4 Outside Extérieur Outside Extérieur H20A-43...
Page 44 F6I2 (x4) EF5 (x2) F1D3 (x2) G2 (x4) F1D3 F1D3 F6I2 F6I2 CLIC F1D3 F6I2 H20A-44...
Page 45 M09 (x2) M09 (x2) F6I1 (x1) F6A2 (x1) F1D3 (x1) F1D5 (x1) EF3 (x1) EF4 (x1) G2 (x2) G2 (x2) F6A2 F6I1 F1D5 F1D3 CLIC CLIC F6A2 F6I1 F1D5 12 13 F1D3 EF3 + EF4 + F6I1 F6I2 H20A-45...
Page 46 A03- SHA (x16) V03- SH09 (x16) V16- SH05 (x16) V22- SH07 (x16) 150 mm 150 mm 150 mm 150 mm 200 mm 200 mm 150 mm 150 mm Ø4,2X35mm Ø14mm Ø 6mm Ø6mm H20A-46...
Page 47 M02B (x2) V11- SH02 (x8) M03 (x2) V03- SH09 (x5) V20- SH08 (x5) Ø 6mm M5D (x1) Ø 10mm M02B M02B Ø4X40mm Ø6mm Ø4X45mm Ø4X40mm Ø6mm CLIC Ø 6mm H20A-47...
Page 48 A (x2) Intérieur Intérieur Inside Inside Intérieur Inside H20A-48...
Page 49 A19A (x2) YM09 (x2) A19B (x2) V22- SH07 (x8) V11- SH02 (x16) YM09 Inside Intérieur YM09 YM09 A19A A19B A19B Ø4X45mm Ø4X45mm H20A-49...
Page 50 V05- SH06 (x4) V06- SH06 (x4) V21- SH06 (x8) AVANT/FRONT ARRIERE/BACK 1812 2039 Ø6mm Ø18mm Ø18mm Ø6X80mm H20A-50...
Page 51 V05- SH06 (x2) V06- SH06 (x2) V21- SH06 (x4) ARRIERE/BACK AVANT/FRONT Ø6mm Ø18mm Ø18mm Ø6X80mm H20A-51...
Page 52 M02D (x2) V03- SH09 (x4) V16- SH05 (x4) V22- SH07 (x4) M02D 4033 mm M02D Ø4,2X35mm Ø14mm Ø 6mm Ø6mm H20A-52...
Page 53 F2C (x2) F17E (x4) V11- SH02 (x2) F17F (x2) F17E L 2193mm M02D Ø4X45mm F17F F17F F17F L 1926mm H20A-53...
Page 54 A56 (x2) V28-SH12 (x2) A56A (x2) A19A (x2) V29-SH12 (x8) A19B (x2) V21-SH12 (x2) Ø 3mm Ø 6mm V05-SH12 (x2) Ø 3mm Ø4,2X65mm A56A A56A Ø6X60mm Ø 6mm A19A A19B H20A-54...
Page 55 V28-SH12 (x2) V22-SH07 (x4) V21-SH12 (x2) V13-SH03 (x6) V05-SH12 (x2) V11-SH02 (x14) Ø6X60mm H20A-55...
Page 56 F1T8 (x30) F1T8 15+15 CLIC H20A-56...
Page 57 A12H (x10) A12HP (x4) A12H A12H A12HP H20A-57...
Page 58 M8A (x24) CLIC H20A-58...
Page 59 FP113B (x1) EW2A (x1) K10 (x1) EW2B (x2) EP1L (x1) K18 (x3) EP2L (x1) EP2L EP2L EP1L EW2B FP113B EW2B EP2L EP1L EW2A EP1L EW2A EW2B H20A-59...
Page 60 M03 (x8) V11- SH02 (x32) CLIC Ø4X45mm H20A-60...
Page 61 V11- SH02 (x28) M03 (x7) CLIC Ø4X45mm H20A-61...
Page 62 M31 (x3) V11- SH02 (x12) K19 (x3) Ø 2mm EW2A Ø4X45mm Ø 2mm EW2B Ø4X45mm Ø 2mm H20A-62...
Page 63 F11F (x8) F11F F11F F11F F11F F11F 13mm 50mm F11F 38mm F11F 50mm 13mm H20A-63...
Page 64 V13- SH03 (x8) Ø4,2X25mm H20A-62...
Page 65 V13- SH03 (x12) V22- SH07 (x12) 13mm 38mm 13mm 13mm 13mm F11C Ø14mm Ø4,2X25mm Ø4,2X25mm Ø14mm Ø4,2X25mm 13mm H20A-65...
Page 66 A15- SHA (x18) V13 - SH03 (x18) V22 - SH07 (x36) 13mm 38mm 13mm 13mm Ø14mm Ø4,2 x 25mm Ø14mm H20A-66...
Page 67 A15- SHA (x6) V13- SH03 (x12) V22- SH07 (x12) 13mm 38mm 13mm Ø14mm Ø4,2 x 25mm 13mm Ø4,2 x 25mm Ø4,2X25mm H20A-67...
Page 68 F18A-SHB (x8) A22-SHB (x8) V27-SHB (x16) F18A F18A CLIC F18A H20A-68...
Page 69 V11- SH02 (x6) V16- SH05 (x14) V11- SH02 (x60) M03 (x15) A19A Ø4,2X35mm Ø4X45mm Ø4X45mm H20A-69...
Page 70 A09D (x8) A09D A09D H20A-70...
Page 71 F8G (x1) M5C (x1) H20A-71...
Page 72 F8G (x2) M5C (x1) H20A-72...
Page 73 F72J (x4) M5B (x2) F72J F72J H20A-73...
Page 74 A14 (x4) M5F1 (x2) M5F2 (x2) F72D M5F1 M5F2 M5F2 M5F1 M5F1 H20A-74...
Page 75 F71F (x4) M5E1 (x2) M5E2 (x2) V20- SH08 (x4) F71F Ø4X40mm M5E1 M5E2 M5E1 + F71F M5E2 + F71F M5E2 + F71F M5E1 + F71F H20A-75...
Page 76 M5A (x2) V20- SH08 (x4) V13- SH03 (x16) Ø4X40mm Ø4,2X25mm Ø4,2X25mm Ø4,2X25mm Ø4,2X25mm H20A-76...
Page 77 V20- SH08 (x4) Ø4X40mm Ø4X40mm 63mm Se référer à la notice n° YS37 Refer to the instructions provided in the pack YS37 Bitte konsultieren Sie den Beipackzettel in Päckchen YS37 Seguire le istruzioni presenti nel pacchetto YS37 Consultar el manual que se encuentra en la bolsa YS37 Raadpleeg de bijgeleverde handleiding YS37 Consulte a informação fornecida na embalagem YS37 H20A-77...
Page 78 A54 (x1) A55 (x1) V13-SH03 (x4) Ø4X32mm Ø4,2X25mm H20A-78...
Page 79 V04- SH01 (x2) V31- SH01 (x2) A21 (x2) Ø 10mm Ø8X70mm Ø10mm Ø 10mm H20A-79...
Page 80 13+7 Ø 8mm A19B K13B A19A A19B A19A Ø 8mm K13B Tendre modérément Gently stretch Tendere con cautela K13B Mässig spannen Tender moderadamente Langzaam aanspannen H20A-80...
Page 81 Liebe Kundin, lieber Kunde, Vous venez de faire l’acquisition d’un abri de jardin Grosfillex Garden We have been paying special attention to the quality of our products Home.
Page 82 Os abrigos com dimensões reduzidas (até 5 m2) podem ser edificados e fixados Zoals op alle producten uit ons gamma is ook op dit tuinhuis een Grosfillex em lajes de brita ou em pinos para ângulos de betão. Acima dos 5 m2, garantie van toepassing, onder de volgende voorwaarden : aconselhamos sistematicamente a realização prévia de uma laje de betão...
Page 83 Conseils pour rendre étanche votre abri. Matériel nécessaire présenté non fourni (adhésif d'emballage transparent, cartouche silicone, ...) Tips for a waterproof shed. Necessary tools not supplied. Consigli per rendere a tenuta stagna la vostra casetta.Materiale necessario non fornito ( nastro adesivo trasparente, silicone, etc.). Tipps zum Abdichten Ihres Hauses: Silikon, transparentes Abdichtband (nicht im Lieferumfang enthalten).
Page 84 KIT DE FIXATION Attachment Kit Kit di Fissagio Befestigungskit Kit de fijación Bevestigingskit Ref : 22 950 136 Grosfillex - Arbent F-01107 Oyonnax Tél. 00 33 (0)4 74 73 30 30 Fax 00 33 (0)4 74 73 32 30 www.grosfillex-gardenhome.com www.grosfillex.com...
