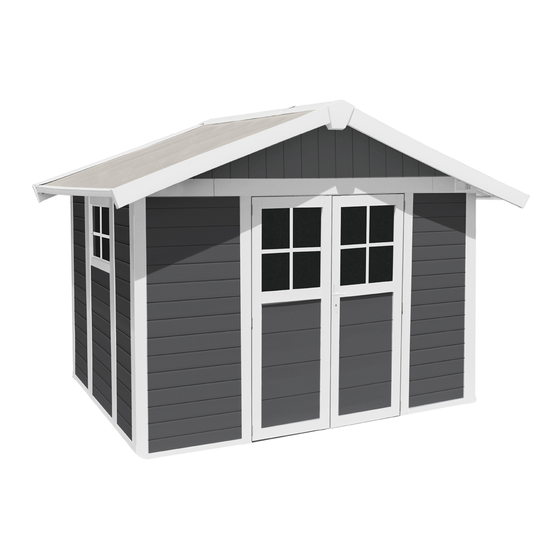

ABRI DECO H7
2630 X 2630
VW27-1312
NOTICE DE MONTAGE • ASSEMBLY INSTRUCTIONS • AUFBAUANLEITUNG
ISTRUZIONI PER IL MONTAGGIO • MANUAL DE MONTAJE • MONTAGE INSTRUCTIES
FOLHETO DE MONTAGEM

Advertisement

loading
Need help?

Need help?

Do you have a question about the ABRI DECO H7 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Grosfillex ABRI DECO H7

Summary of Contents for Grosfillex ABRI DECO H7

  • Page 1 ABRI DECO H7 2630 X 2630 VW27-1312 NOTICE DE MONTAGE • ASSEMBLY INSTRUCTIONS • AUFBAUANLEITUNG ISTRUZIONI PER IL MONTAGGIO • MANUAL DE MONTAJE • MONTAGE INSTRUCTIES FOLHETO DE MONTAGEM...
  • Page 2 Maison de GROSFILLEX tuinhuis. Jardim GROSFILLEX. GROSFILLEX. Gartenhaus / Gerätehaus Jardin GROSFILLEX. aus dem Hause Grosfillex Le consigliamo di leggere Wij raden u aan om deze Recomendamos leitura Nous vous recommandons de interamente le istruzioni per il...
  • Page 3 OUTILLAGE TOOLS • WERKZEUG • ATTREZZI • HERRAMIENTAS • GEREEDSCHAP • FERRAMENTAS 2,50m Ø 6mm 10-13 Ø 10mm 2630 mm 3200 mm (8X400 mm) H7-1312-03...
  • Page 4 Concernant le sol : Regarding the ground: Weitere Hinweise Terreno: En lo que se refiere Voor de ondergrond : Para o chão : zum Beschaffenheit al suelo: • Bien noter que l'on peut • Please note that you can des Untergrundes: •...
  • Page 5 - Mettre du sable - Put down the sand - lot-, flucht- und - Mettere la sabbia - Poner arena - Zand aanbrengen - Pôr areia - Egaliser - Level it waagerechtes Einbringen der - Rendere piano - Igualar - Egaliseren - Nivelar - Tasser et mettre de niveaul - Pack it down and level it...
  • Page 6 M02A (x4) F4B6 (x2) F4B4 (x2) V13- SH03 (x8) A02 (x2) M02A F4B4 F4B6 Ø4,2X25mm H7-1312-12...
  • Page 7 F4B6 (x1) F4F4 (x2) A01B (x1) F4B4 (x1) A02 (x1) V13- SH03 (x4) V13- SH03 (x4) F4B4 F4B6 Ø4,2X25mm F4F4 F4F4 Ø4,2X25mm A01B Ø4,2X25mm H7-1312-13...
  • Page 8 M02A (x1) V04- SH01 (x1) V08- SH01 (x1) V23- SH01 (x1) Ø 10mm M02A Ø 10mm Ø8X50mm Ø10mm Ø 36mm H7-1312-14...
  • Page 9 A (x1) A03 (x6) V03- SH09 (x6) V16- SH05 (x6) V22- SH07 (x6) Ø 6mm Ø 6mm Ø4,2X35mm Ø14mm Ø6mm H7-1312-15...
  • Page 10 C (x1) A03 (x2) V03- SH09 (x2) V16- SH08 (x2) V22- SH07 (x2) Ø 6mm 90° 90° 0,75m 90° Ø 6mm Ø4,2X35mm Ø14mm Ø6mm H7-1312-16...
  • Page 11 M02A (x1) B (x1) M02A NE PAS FIXER AU SOL • DO NOT SECURE IT NICHT AM BODEN BEFESTIGEN • NO FIJAR AL SUELO NON FISSARE AL SUOLO • NIET BEVESTIGEN AAN DE BODEM NÃO FIXAR AO SOLO Intérieur Inside H7-1312-17...
  • Page 12 M02A(x2) A(x1) M02A NE PAS FIXER AU SOL • DO NOT SECURE IT NICHT AM BODEN BEFESTIGEN • NO FIJAR AL SUELO NON FISSARE AL SUOLO • NIET BEVESTIGEN AAN DE BODEM NÃO FIXAR AO SOLO Intérieur Inside M02A H7-1312-18...
  • Page 13 F2A (x1) H7-1312-19...
  • Page 14 F1H2 (x1) M02A F1H2 F1H2 H7-1312-20...
  • Page 15 F10A (x1) F10A H7-1312-21...
  • Page 16 F1H1 (x1) F1H1 F1H1 F1H1 H7-1312-22...
  • Page 17 F10A (x1) F10A F10A H7-1312-23...
  • Page 18 EM1 (x1) F10A (x1) F10A F1H2 F10A H7-1312-24...
  • Page 19 F1H2 (x1) CLIC F1H2 H7-1312-25...
  • Page 20 F1H2 (x3) F3A (x1) F10A (x1) F10A F1H2 F1H1 F10A H7-1312-26...
  • Page 21 F1H1 (x4) F10A (x2) F1H1 F10A H7-1312-27...
  • Page 22 G1 (x2) EF2 (x1) F1H1 (x2) F1D2 (x1) F1D2 F1H1 H7-1312-28...
  • Page 23 F6E2 (x1) F6D2 (x2) F6E2 F6E2 CLIC CLIC CLIC F6D2 CLIC F6D2 H7-1312-29...
  • Page 24 S02F (x1) Intérieur Inside S02F Intérieur Inside H7-1312-30...
  • Page 25 F1D1 (x1) EF2 (x1) F6E2 (x1) G2 (x2) F1D1 CLIC F6E2 F1H1 F1H1 810 mm F1H2 F1H1 810 mm 466 mm 810 mm F1H1 810 mm F1H1 810 mm H7-1312-31...
  • Page 26 V04- SH01 (x3 V08- SH01 (x3) V23- SH01 (x3) M02B (x2) Ø10mm Ø8X50mm Ø36mm Ø10mm Ø 10mm M02B M02B H7-1312-32...
  • Page 27 V03- SH09 (x3) V11- SH02 (x8) V20- SH08 (x3) M03 (x2) M5D (x1) Ø6mm Ø4X40mm Ø6mm Ø4X40mm Ø 6mm Ø6mm CLIC Ø4X45mm H7-1312-33...
  • Page 28 A03 (x12) V03- SH09 (x12) V16- SH05 (x12) V22- SH07 (x12) Ø6mm Ø4,2X35mm Ø 6mm Ø14mm Ø6mm H7-1312-34...
  • Page 29 F4B4 (x2) F4B6 (x2) V13- SH03 (x8) A02 (x2) F4B4 F4B6 Ø4,2X25mm Intérieur Intérieur Inside Inside H7-1312-35...
  • Page 30 F3D2 (x2) F3C2(x2) F3B3 (x1) A15C (x2) F3D2 F3D2 Intérieur Inside A15C F3B3 F3C2 F3C2 A15C A15C Intérieur Inside H7-1312-36...
  • Page 31 F6A2 (x1) M1A1 (x2) M1A2 (x2) F6A2 Intérieur F6A2 Inside M1A1 M1A2 M1A2 M1A1 H7-1312-37...
  • Page 32 M06A (x2) ET4 (x2) V01- SH04 (x8) V22- SH07 (x8) M06A Ø4X32mm Ø14mm H7-1312-38...
  • Page 33 T4-1 (x2) T4-2 (x2) T4-1 T4-2 T4-2 T4-1 H7-1312-39...
  • Page 34 F4T4 (x4) YM09 (x2) F4T4 F4T4 Intérieur F4T4 Inside F4T4 YM09 H7-1312-40...
  • Page 35 EA2A (x1) EA2B (x1) EA2A EA2B Ø4X8mm H7-1312-41...
  • Page 36 H (x1) H7-1312-42...
  • Page 37 H (x1) V05- SH06 (x4) V06- SH06 (x4) V21- SH06 (x8) Ø6mm Ø18mm Ø18mm Ø6X80mm H7-1312-43...
  • Page 38 F1T4 (x16) F1T4 CLIC B = A H7-1312-44...
  • Page 39 A12D (x6) A12D x3+3 H7-1312-45...
  • Page 40 FP113 (x1) K10 (x1) EP1D (x1) EP2D (x1) EP1D EP2D FP113 EP1D 0 mm 0 mm EP2D H7-1312-46...
  • Page 41 V11- SH02 (x16) M03 (x4) CLIC Ø4X45mm H7-1312-47...
  • Page 42 V11- SH02 (x60) M03 (x10) Ø4X45mm Ø4X45mm Ø4X45mm H7-1312-48...
  • Page 43 M03 (x4) V11- SH02 (x16) CLIC Ø4X45mm H7-1312-49...
  • Page 44 M8A (x24) CLIC H7-1312-50...
  • Page 45 M8B (x8) V13- SH03 (x8) CLIC Ø4,2X25mm H7-1312-51...
  • Page 46 V11- SH02 (x4) V16- SH05 (x6) Ø4X45mm Ø4,2X35mm H7-1312-52...
  • Page 47 V11- SH02 (x12) M02A Ø4X45mm H7-1312-53...
  • Page 48 F11B (x4) F11B 135mm 135mm F11B H7-1312-54...
  • Page 49 A04 (x8) V13- SH03 (x8) V22- SH07 (x8) Ø14mm Ø4,2X25mm 137mm H7-1312-55...
  • Page 50 V11- SH02 (x8) V13- SH03 (x8) Ø4X45mm Ø4,2X25mm H7-1312-56...
  • Page 51 F8B (x1) M5C (x1) H7-1312-57...
  • Page 52 F8B (x1) H7-1312-58...
  • Page 53 F72B (x4) M5B (x2) F72B F72B H7-1312-59...
  • Page 54 A14(x4) M5F1 (x2) M5F2 (x2) F72B M5F1 M5F2 M5F2 M5F1 M5F1 H7-1312-60...
  • Page 55 F71D (x4) M5E1 (x2) M5E2 (x2) V20- SH08 (x4) M5G (x4) F71D Ø4X40mm M5E1 M5E2 M5E1 + F71D M5E2 + F71D M5E2 + F71D M5E1 + F71D H7-1312-61...
  • Page 56 M5A (x2) V20- SH08 (x4) V13- SH03 (x12) Ø4X40mm Ø4,2X25mm Ø4,2X25mm Ø4,2X25mm H7-1312-62...
  • Page 57 Should a missing or faulty part covered by the guarantee be replaced, gamme, de la garantie Grosfillex selon les modalités suivantes : Grosfillex agrees to deliver it to you as soon as possible free of Wie alle Produkte unserer Produktpalette verfügt Ihr Gartenhaus über charge.
  • Page 58 Grosfillex segundo as modalidades feliciteren u met uw keuze en danken u voor het vertrouwen dat u in seguintes: Grosfillex garante que o seu abrigo de jardim e as suas ons stelt. componentes estão livres de defeitos de fabrico pelo período de 10...
  • Page 59 H7-1312-65...
  • Page 60 H7-1312-66...
  • Page 61 H7-1312-67...
  • Page 62 Grosfillex - Arbent F-01107 Oyonnax Tél. 00 33 (0)4 74 73 30 30 Fax 00 33 (0)4 74 73 32 30 www.grosfillex-gardenhome.com...
