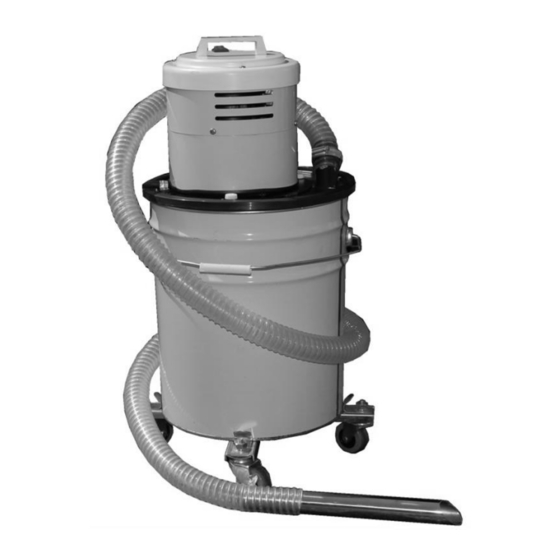

Electric Cleaner for Industrial Application
Operation Manual
■ EVC-550
※
Pail can is not included, and sold separately.
CONTENTS
1 ～ 8 ・・・・・ Safety Instruction
9
・・・・・ Specification
10～ 11 ・・・・・ Part Names and Accessory
12 ～15 ・・・・・ How to use
16 ～18 ・・・・・・Maintenance & Inspection
18 ～19 ・・・・・ Assurance & After-Service
Ver.1.2
Advertisement
Related Manuals for AQUASYSTEM EVC-550
Summary of Contents for AQUASYSTEM EVC-550
- Page 1 Electric Cleaner for Industrial Application Operation Manual ■ EVC-550 ※ Pail can is not included, and sold separately. CONTENTS 1 ～ 8 ・・・・・ Safety Instruction ・・・・・ Specification 10～ 11 ・・・・・ Part Names and Accessory 12 ～15 ・・・・・ How to use 16 ～18 ・・・・・・Maintenance &...
-
Page 2: Safety Instruction
Safety Instruction Operation Manual covers important information for safe and correct operation of our product, and we do advise all the customers to read carefully and understand correctly, before the product is operated. All the instructions and warnings are described, so that the product is used properly as requested to avoid/prevent any possible risks and damages in advance to the customers and others. - Page 3 Misuse may result in human injuries and/or material Caution damage. Samples and the meanings: This mark shows” The actions are strictly forbidden.” This mark shows “The actions are forced or instructed to follow.” In the mark, instructions contents are concretely described Caution Items on the products Caution Mark...
- Page 4 In case supervisor is changed, be sure to attach this Manual with the product, or hand this Manual to new supervisor. ･････････････････････････････････････････････････････････････････････････････････････････････････････････ In case this Manual is lost or damaged, immediately contact AQUASYSTEM CO., LTD. (Japan) or sales agents. ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ Caution items, when transferred Danger Mark ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････...
- Page 5 Warning Mark ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ During the operation, if the worker/staff feel uncomfortable, immediately contact a doctor. ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ Individually apply the plug socket with higher rate than 15A. * In case some plug sockets are used together, or electric circuit does not meet acceptable capacity, the separation portions may abnormally get heating, which may result in fire.
- Page 6 Do not shied the outlet, motor cooling pipe and the inlet with the wastes and towel etc. *This may increase the temperature, which results in accident or trouble etc. ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ Caution ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ If the product accidently stops its operation, or anything abnormal is found, immediately pull the plug out, and contact service shops for the inspection or repairing.
- Page 7 ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ Do not use at outside where the rain falls. *The product may cause electricity shock, electricity leak, fire or trouble etc., due to insulation deterioration. ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ Do not suck sea-water, corrosive liquid or powder. *The product may cause burning loss or damage of motor, or trouble.
- Page 8 Do not put the hands or fingers into the inlet. *This may cause injury. ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ In case the electric wire or plug is damaged, or the plug can not be fixed firmly, do not use. *This may cause fire, due to electric shock or short-circuit. ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････...
- Page 9 ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ Do not keep no-load operation *This may trouble the product. ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ Caution Items, when inspected, or maintenance work is carried on. Warning ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････ When maintenance work is carried on, always use protective gloves. *Otherwise, the dust may hurt the hands. ････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････････...
- Page 10 ２． Spefications Model ＥＶＣ－５５０ ２３０ V Power Source １.０５ kW Electric Cousumption ４．６ A Current Max. Blowing volume ３.３ ㎥/min Max. Vacuum Pressure ２０.５ KPa Inner Dia.φ３２ × Length２m Hose Length ５m(with earth grip) Electric Wire Size of the Product External Dia.φ３２０...
- Page 11 ３．Name of each part and accessary *To repair the part which can not be separately purchased, please contact service shop/dealer.
- Page 12 Can we supply the NO. Part Name Material Q'ty Others part individually? 1 Handle × SUS304 A-1075-4 2 Seal AQUA(Small ) × To be purchased 3 Name Plate × To be purchased 4 Switch × To be purchased 5 Flange Nut ×...
-
Page 13: How To Use
４．How to Use １．How to assemble hose and nozzle. Assemble, according to the below instruction. PVC Hose Large Hose Clip Inlet at lower body Large Hose Clip ① Insert the hose deeply into inlet at lower body. ② Inlet at lower body and fix the hose by large Nozzle hose clip. - Page 14 ２．Connection of electric wire ① Insert the plug into outlet. ② Earth-clip is equipped at wire head. Make sure the earth is grounded to avoid electric shock. ③ After used, be sure electric wire is pulled out from outlet to avoid the electric shock. Electric wire should be fixed by wire-clip and firmly wounded, so that it will not be twisted Wire Clip...
- Page 15 ３．Switch Sucking operation is started/stopper by the switch located at upper body. Switch ON to start sucking. Switch OFF to stop sucking. g。 ４．Filter (Motor) ① In case the filter (motor) is wet, water (oil) drop may be produced. If such a case happens, take care as follows: 【For the case of water drop】...
- Page 16 ② Filter (motor) can be washed by water. In case the filter (motor) is clogged, take the filter (motor) out for water washing. After water washing, keep no-load operation for a few minutes to make it dry. Then, the filter (motor) can be used again. ※...
- Page 17 5.Maintenace In case the sucking does not properly work, or the motor causes some noise, immediately check the filter and replace it, if necessary. (In case hexagon bolt is changed, be sure to use the wrench for hexagon bolt application.) １．How to take the filter (motor) out Take six bolts out, as shown below, and then the upper body can be removed, so that to check if the dusts unreasonably remain,...
- Page 18 ２．How to install filter (Motor) Fix with six bolts and rubber packing into six holes located at lower body. ３．Maintenace In case hose or outside of cleaner becomes dirty, wipe them with towels, or the waste clothes, after a neutral detergent liquid is soaked and firmly twisted.
- Page 19 If any abnormal noise or smell is notice? Contact service shop If the switch (on/off) can be changed? Fuse may be torn off. Contact service shop. ※In case the product has to be disassembled, inspected, or the part change is necessary, always contact our service shop. Only the authorized engineers is allowed for disassembling, inspection and/or parts change.
- Page 20 -4.No purchase evidence such as invoice, receipt etc. is presented. -5.Parts consumption, which have been too heavily used For any repair and/or after service during assurance period, please contact our service shop or the below. AQUASYSTEM Co., Ltd. 【Customer Service Dept.】 Tel: (81)-749-47-5215...
