Invivo Expression 865214 Service Manual

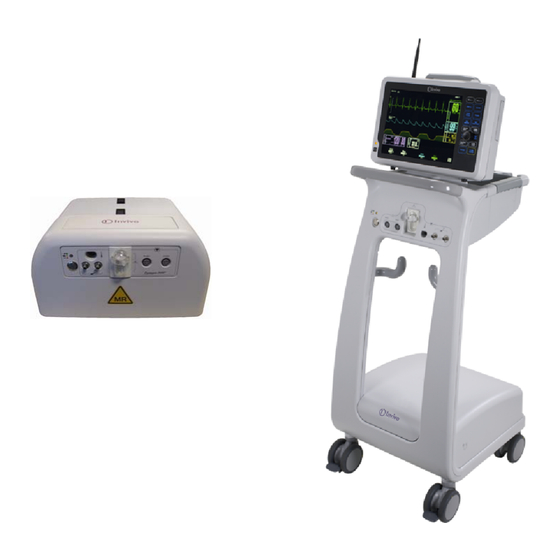

Mri patient monitoring system
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

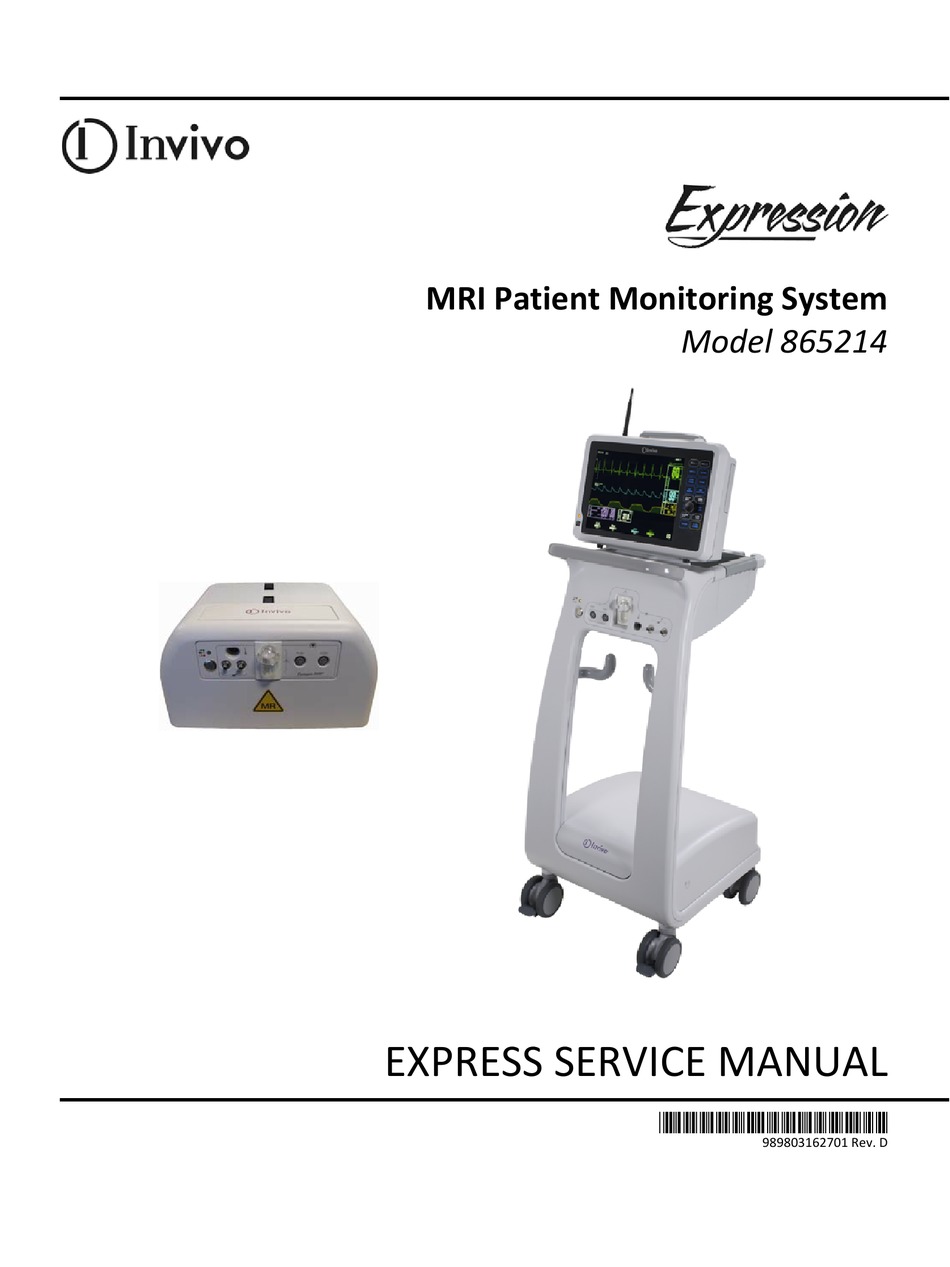

MRI Patient Monitoring System

EXPRESS SERVICE MANUAL

Model 865214

*989803162701*
989803162701 Rev. D



Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Expression 865214 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Invivo Expression 865214

Summary of Contents for Invivo Expression 865214

  • Page 1         MRI Patient Monitoring System   Model 865214                              EXPRESS SERVICE MANUAL    *989803162701* 989803162701 Rev. D...
  • Page 2    ...
  • Page 3     Proprietary Information    This document contains proprietary information, which is protected by copyright.      Manufacturer     Invivo Corporation  12501 Research Parkway  Orlando, FL 32826  (407) 275‐3220  (800) 331‐3220  www.invivocorp.com      Warranty     The information contained in this document is subject to change without notice. Invivo Corporation  makes no warranty of any kind with regard to this material, including, but not limited to, the implied  warranties or merchantability and fitness for a particular purpose. Invivo Corporation shall not be liable  for errors contained herein or for incidental or consequential damages in connection with the  furnishing, performance, or use of this material.      Limits of Liability    Invivo has taken care to ensure the accuracy of this document. However, Invivo assumes no liability for  errors or omissions and reserves the right to make changes without further notice to any products  herein to improve reliability, function, or design. Invivo may make improvements or changes in the  product(s) or program(s) described in this document at any time.      Printing History    New revisions of this document will incorporate all material updated since the previous revision. Update  packages may be issued between revisions and contain replacement and additional pages to be merged  by a revision date at the bottom of the page. The documentation part number (P/N) and revision ...
  • Page 4      ...

  • Page 5: Table Of Contents

      Contents 1   Introduction ........................ 1  1.1  About this Manual ...................... 1  1.2  Text Conventions ...................... 1  2  Unpacking the System ...................... 3  3  System Overview  ...................... 5  3.1   Cart Configuration  ...................... 5  3.2  Patient Management Configuration ................ 5  3.2.1 Battery Operation: Cart, PMC, and DCU     .............. 6  3.2.1.1  Installation and Removal .............. 7  3.2.2 Battery Operation: WECG and WSpO2 Modules     ............ 8  3.2.2.1  Installation and Removal .............. 9  3.2.3 Safe Battery Use     ...................... 9  3.2.4 Battery Charging Instructions  ...
  • Page 6   5  System Power‐Up ...................... 23  5.1  Removing AC Mains Power  .................... 23  6  Test and Inspection ...................... 25  6.1  When to Test  ........................ 25  6.2  Test and Inspection Matrix Checklist  ................ 25  6.3  Performance Assurance Test Checklist  ................ 26  6.4  Recommended Frequency of Testing ................ 27  6.5  Test Process Description  .................... 28  6.5.1 Test Equipment Requirements    ................. 28  6.5.2 Initial AC Power‐Up     ..................... 28  6.5.2.1  ETCO2 Option Only ................ 28  6.5.3 Operational Tests  ...
  • Page 7   6.5.3.5  Invasive Pressure Verification  ............. 36  6.5.3.6  Agents Verification  ................ 37  6.5.3.6.1  Agents Flow Test ............... 37  6.5.3.6.2   O2 Sensor Verification ............ 39  6.5.3.7  ETCO2 Flow Test Verification  .............. 39  6.5.3.8  Respiration Verification .............. 40  6.5.3.9  Temperature Verification .............. 40  6.5.4 Electrical Safety Testing    ..................... 40  7  Removal and Replacement ..................... 41  7.1  The Cart WPU  ......................... 41  7.1.1  WPU Removal from the Cart    .................. 41  7.1.2  WPU Replacement into the Cart     ................ 45  7.1.3 ...
  • Page 8          ...

  • Page 9: 1  Introduction

    1  INTRODUCTION  This Express Service manual is intended for use by qualified service personnel for the repair and  maintenance of the Expression MRI Patient Monitoring System. This manual contains information  regarding the installation, intended use, accessories, and troubleshooting of a fully equipped Expression  MRI Patient Monitoring System. The terms “Cart” and “Patient Management Configuration (PMC)” are  used throughout this document to refer to the configurations of the Expression MRI Patient Monitoring  System. Specific differences between available configurations, where applicable, are noted in the text.  Some information in this manual may depict monitoring features that your system does not contain. For  information on features and enhancements that are not included in your system, contact Invivo  Corporation at (800) 331‐3220 or your Invivo sales representative. For additional information about your  accessories, please consult the documentation that accompanied the accessory.    1.1  About this Manual    This manual contains the following sections:      Section 1: Introduction, page 1.    Section 2: Unpacking the System, pages 3–4.    Section 3: System Overview, pages 5–11.    Section 4: System Installation, pages 13–21.    Section 5: System Power‐Up, page 23.    Section 6: Test and Inspection, pages 25–40.    Section 7: Removal and Replacement, pages 41–61.    Section 8: Service Parts, pages 63–67.    Section 9: List of Symbols, pages 69–72.    1.2  Text Conventions     The manual uses the following conventions for Warnings, Cautions, and Notes: ...
  • Page 10 Section 1: Introduction      WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  2 of 82 ...
  • Page 11 2  UNPACKING THE SYSTEM  This section provides instructions regarding the unpacking and inspection of the Expression MRI Patient  Monitoring System. Remove the system components from the shipping container(s).  Verify the  presence of all ordered items against the included packing list and purchase request. Carefully examine  all components for any damage that may have occurred during shipment. Save the packing materials  and related shipping documents, as these will be required to process a claim with the carrier if damage  during shipment occurred. To resolve any issues or concerns with your order or product, or to report  shipping damage, contact Invivo Customer Service; see Warranty.     CAUTION:  The Expression MRI Patient Monitoring System must be used and stored according to the    environmental specifications in Appendix A of the Instructions for Use (IFU) manual.  Failure to follow these specifications can affect the accuracy of the Expression MRI  Patient Monitoring System.      1.  Open the 4 Snaps that secure the lid to the crate. Remove the lid and Foam Insert C from the crate.        WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.    3 of 82...

  • Page 12: Unpacking The System

    Section 2: Unpacking the System      2.  Remove the Accessories Box and Foam Insert B.        3.  Remove Foam Insert A and unlock the wheels of the Cart.        4.  Carefully raise the crate and then roll out the Cart.    WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  4 of 82 ...

  • Page 13: System Overview

    3  SYSTEM OVERVIEW  Depending on the system, the Expression MRI Patient Monitor has several possible configurations.    3.1   Cart Configuration    The Cart configuration consists of the following primary components:     One Cart, including the Wireless Processing Unit (WPU)   One Display Control Unit (DCU)   One Wireless ECG (WECG) Module   One Wireless WSpO  (WSpO ) Module   Two Wireless Module Batteries   Four Cart / DCU Batteries   One DCU Power Converter Kit   One Power Supply    The DCU may be docked on the Cart or located remotely; see the Expression IFU for details. When  docked on the Cart and with the Cart connected to AC mains power, the DCU and Cart batteries are  charged through the battery charger contained within the Cart. For added flexibility, the system can  be configured with two additional DCUs. The additional DCUs can be located in the MR system  room, MR control room, or MR holding area. Refer to the Expression IFU for warnings, cautions, and  instructions regarding the DCU.    3.2  Patient Management Configuration     The Patient Management Configuration (PMC) consists of the following primary components:   One Patient Management Configuration (including the WPU) ...

  • Page 14: Battery Operation: Cart, Pmc, And Dcu

    Section 3: System Overview      additional DCUs. Refer to the Expression IFU manual for warnings, cautions, and instructions  regarding the DCU.    3.2.1  Battery Operation: Cart, PMC, and DCU      The Cart, PMC, and DCU batteries are interchangeable. Depending upon your equipment  type, the number and location of the batteries (P/N 989803169491) will differ:     The Cart has two batteries  located on the underside of the  unit.          The DCU has two batteries  located on the left and right  sides of the unit.        The PMC has two batteries  located beneath the latched top  cover on the unit.     The lower portion of the DCU contains the System Status area, dedicated to displaying the  battery and wireless communication status; see Section 6.5.3. (Refer to Expression IFU  manual for a full explanation of the Battery Status Display.) Maximum operation time of the  Cart, PMC, and DCU batteries is approximately 8 hours when anesthetic agents and CO  are  turned off, and NIBP, ECG, and SpO  parameters are running at 5‐minute intervals. Battery  operation time will be reduced by up to 2 hours when performing certain operations such as  anesthetic agents monitoring, printing charts and trends, or running short automatic NIBP  cycle times.   ...

  • Page 15: Installation And Removal

    Section 3: System Overview      When the AC mains power is interrupted and batteries in the Cart, PMC, and DCU are  inserted, the Expression automatically switches to internal batteries.       Note:   To prevent unintentional power interruption, Invivo recommends keeping the    batteries inserted in the equipment, even when operating under AC mains  power.   3.2.1.1  Installation and Removal  WARNING:  The batteries used within the Cart, PMC, and DCU contain some    ferrous materials that are attracted to the MR magnetic field. DO  NOT install or remove the batteries from the devices when these  units are closer than the 1,000 Gauss (0.1 T) field line as measured  from the center line of the MR bore. The batteries will be  attracted to the magnetic field, possibly causing patient or user  injury.    CAUTION:  Never force a battery into the battery compartment; damage to    the battery or the Expression MRI Patient Monitoring System will  occur.   To install batteries into the Cart, PMC, and DCU, the batteries must be oriented  properly to latch into place in the battery compartments, as the battery contours fit  the device geometry. Slide the batteries into their respective compartments and  they will automatically latch into place. If the battery does not latch automatically  when fully inserted into the battery compartment, then the battery is not  positioned properly. In this case, reorient the battery then retry installation.     To install batteries in the PMC, follow the steps below.   ...

  • Page 16: Battery Operation: Wecg And Wspo2 Modules

    Section 3: System Overview          Step  Battery Installation – PMC    1.  Move the PMC away from the MR system, outside of the 1,000  Gauss (0.1T) field line (as measured from the center line of the MR  bore), prior to installing batteries.   2.  Remove the Battery Compartment Cover by lifting the latches.  3.  Slide the batteries into their respective holder until seated (refer to  the following figures).   4.  Install the Battery Compartment Cover.  5.  Assure that the Battery Compartment Cover is latched into place.  To remove batteries from the Cart and DCU, press the battery eject button on the  device and the battery will partially eject for easy removal.    To remove batteries from the PMC, follow the steps below.        Step  Action  1.  Move the PMC away from the MR system, outside of the 1,000  Gauss (0.1T) field line (as measured from the center line of the MR  bore), prior to removing batteries.   2.  Remove the Battery Compartment Cover by lifting the latches.  3.  Pull the latch holding the battery with one hand.  4.  Using your other hand, pull the battery out (from the side opposite  the connector) of the PMC.    ...

  • Page 17: Installation And Removal

     and WECG modules, slide a battery into the  battery slot in the module until the battery latches (on each side) into place.   To remove batteries from the WSpO  or WECG modules, simultaneously press the  latches on both sides of the battery then slide the battery out of the module.    3.2.3  Safe Battery Use     The following warnings, cautions, and notes shall be observed to ensure the safety of  operators and patients.  WARNING:  Stop using any battery that exhibits abnormal heat, odor, color,    deformation or is in an abnormal condition. If a battery is punctured or  liquid leaks onto your skin or clothing, wash skin and clothing with fresh  water immediately. If liquid leaks from a battery and gets into your eyes,  do not rub your eyes. Wash eyes well with clean water and consult a  doctor immediately.     CAUTION:  If the battery terminals become dirty, wipe them with a clean dry cloth    before use.     Keep the battery terminals away from metal objects.      Note:   Batteries have life cycles. If the time that the battery is powering the    equipment becomes much shorter than usual, the battery life is at an end.  Remove a battery with an expired life cycle from the equipment  immediately. Replace the battery with a new Invivo specified battery. Refer  to Section 8 for part numbers. WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  9 of 82 ...

  • Page 18: Battery Charging Instructions

    3.2.4  Battery Charging Instructions     Charge the batteries before use. When installing the system for the first time, all batteries  must be charged at least 12 hours with AC power to the Expression turned off so that the  batteries are fully charged and conditioned for operation.  The Cart, PMC, and DCU batteries are charged by integrated intelligent battery chargers.  These intelligent charging devices automatically provide the appropriate profile needed to  efficiently charge and condition the batteries. When the Cart, PMC, and DCU are plugged  into AC power and turned off, the battery charger is functional and will automatically charge  the batteries. When the Cart, PMC, and DCU are turned ON, they operate from AC power  and charge the batteries simultaneously.    When the Cart, PMC, and DCU batteries are removed from the system, the user can  determine battery capacity by pressing the battery’s Power Level button then observing the  LEDs. The LEDs indicate the battery capacity, in 20 percent increments, from 20 – 100  percent. Indications of battery capacity are also available via the DCU; see the Expression  IFU manual. The minimum battery voltage value for normal operation is 14.8V.    The Wireless ECG and SpO  module batteries must be charged by the stand‐alone Invivo  battery charger (P/N 9023). Refer to the instructions and cautions provided with the battery  charger for more information. Indications of battery capacity are also available via the DCU;  see the Expression IFU manual. The minimum battery voltage value for normal operation is  3.4V.     3.2.5  Battery Disposal Instructions     The Expression MRI Patient Monitoring System uses lithium‐polymer and lithium‐ion  batteries that are subject to strict disposal regulations for user and environmental safety.     CAUTION:  Never heat or throw the battery into a fire. Heating the battery will    damage the safety circuitry, which can cause rupture or ignition of the  battery.    ...

  • Page 19: Guidelines In Europe

    Section 3: System Overview      3.2.5.1  Guidelines in Europe   The European Community (EC) has issued two directives regarding battery  disposal: 91/157/EEC and 93/86/EEC. Each member country implements  these independently. Thus, in each country the manufacturers, importers,  and users are responsible for the proper disposal or recycling of batteries.  Confirm proper disposal requirements with your healthcare facility or  distributor.    3.2.5.2  Guidelines in the United States   The U.S. Federal Environmental Protection Agency (EPA) hazardous waste  regulations, as conveyed by the Resources Conservation and Recovery Act (RCRA),  neither specifically list nor exempt lithium batteries.  The only metal of possible  concern in the battery is the lithium metal that is not listed or characterized as a  toxic hazardous waste. Significant amount of spent cells and batteries that are  untreated and not fully discharged are considered as reactive hazardous waste.  Thus, hazardous waste of spent cells and batteries can be disposed after they are  first neutralized through an approved secondary treatment prior to disposal (as  required by U.S. Land Ban Restriction of the Hazardous and Solid Waste  Amendments of 1984). Disposal of spent batteries must be performed by  authorized, professional disposal company, which has the knowledge in the  requirements of the Federal, the State and the Local authorities regarding  hazardous materials, transportation, and waste disposal. Confirm proper disposal  requirements with your healthcare facility, distributor, and/or local EPA office.    WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  11 of 82 ...
  • Page 20 Section 3: System Overview      WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  12 of 82 ...

  • Page 21: System Installation

    4  SYSTEM INSTALLATION  This section provides instructions regarding the installation of the Expression MRI Patient Monitoring  System. Observe the following warnings, cautions and notes when installing, setting up, and using the  Expression MRI Patient Monitoring System.     WARNING:  Do not use the Expression MRI Patient Monitoring System in the presence of    flammable anesthetics.     Always verify proper communication of the Expression with the corresponding  DCU prior to patient use.    CAUTION:  Avoid the use of cellular phones or other radio‐frequency transmitters in the    proximity of an operating Expression MRI Patient Monitoring System.     Where the integrity of the external protective conductor in the installation or its  arrangement is in doubt, the system shall be operated from batteries.       Note:  Do not use two Expression MRI Patient Monitoring Systems in the same MR room, as    this will lead to communication errors.     A minor but noticeable degradation in the Wireless ECG and Wireless SpO  radio  communications will occur in the presence of high‐powered radios.      4.1  Power Supply ...
  • Page 22 Section 4: System Installation        Input / Output Configuration of Power Supply, P/N 989803169201:      AC Input:  DC Output:      The ground terminal (as designated by the symbol) on Power Supply P/N  989803169201 allows Invivo‐authorized service personnel to connect a ground strap to  prevent ESD discharge during servicing, and for testing leakage currents.    CAUTION:  Performance of the Expression MRI Patient Monitoring System and any    other devices within the room may be degraded if the ground terminal is  used against Invivo’s intended use, as listed above.        WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  14 of 82 ...

  • Page 23: Part Number 989803168201

    Section 4: System Installation        4.1.2  Part Number 989803168201    WARNING:  Ensure that the Power Supply (P/N 989803168201)    remains 10 feet (3 meters) or more from the MR  system, mounted to a horizontal surface using the  pre‐applied Velcro strips and/or secured to the  floor (or another immoveable surface) with  fasteners through the unit’s mounting flange holes,  in order to prevent the Power Supply from being  pulled into the MRI Magnet.    CAUTION:  If longer distances are required, only use approved AC electrical extension    cord, P/N 989803168221; avoid use of extension cords or multiple portable  socket outlets, which may create a safety hazard by compromising the  grounding integrity of the MRI Patient Monitoring System.      Input / Output Configuration of Power Supply, P/N 989803168201:        Item  Description    Power Supply 989803168201    AC Input Connector    Strain Relief    DC Output Connector (2)    Mounting Flange Holes (4) ...

  • Page 24: Cart Configuration

    Section 4: System Installation      4.2  Cart Configuration    Observe the following warnings, cautions, notes, and instructions when  installing, setting up, and using the Cart configuration for the Expression MRI  Patient Monitoring System.        The Expression MRI Patient Monitoring System Cart may be  used inside the MR system room in a location at or outside  the 5,000 (5,000 or less) Gauss (0.5T) field line of the MR  system, as measured from the center line of the MR bore.    Failure to properly place the Expression and its accessories    WARNING:  in the MR system room will result in system or accessory    failure, and possible patient or user injury. Always secure  the Cart’s wheel locks when the unit is placed within the    MR system room.        If the Expression MRI Patient Monitoring System Cart rolls to the face of the  MR system due to magnetically induced pull force, DO NOT ATTEMPT TO  DISLODGE THE EXPRESSION BY PULLING FROM THE DOCKED DCU OR GUIDE  HANDLE AT THE TOP OF THE SYSTEM. Dislodge the Expression by gently    pulling from the base of the system at its lowest point. This will prevent the    CAUTION:  base of the unit from experiencing higher MR pull forces in the vertical    direction.    ...

  • Page 25: Patient Management Configuration (Pmc)

    Section 4: System Installation        Complete the following actions to install the Cart configuration:    Step  Action  1.  Install the batteries into the Cart; see Section 3.2.1.  2.  Locate the Power Supply and attach the AC Power Cord to the AC Input of the Power  Supply; see Section 4.1.   3.  Connect the male end of the 25 ft. DC power cable (P/N AC517B) to the DC Output of the Power Supply.    4.  Position the Power Supply in the MR system room near an approved AC outlet at a  distance of at least 10 feet (3 meters) from the MR system.    5.  Plug the female end of the DC power cable into the Power Input of the Cart.   6.  Position the Cart within the parameters specified (in the warnings and cautions,  above) and then lock the wheels.    7.  Plug the AC Power Cord into the AC outlet.       4.3  Patient Management Configuration (PMC)     Observe the following warnings and instructions when installing,  setting up, and using the PMC for the Expression MRI Patient  Monitoring System.          The Patient Management Configuration (PMC) may be used  inside the MR system room at or outside the 2,000 Gauss  (0.2T) field line as measured from the center line of the MR  bore. Always ensure that no portion of the PMC is closer ...

  • Page 26: Display Control Unit (Dcu)

    5.  Position the Power Supply in the MR system room near an approved AC outlet at a  distance of at least 10 feet (3 meters) from the MR system; see the warnings and  cautions in Section 4.1.     6.  Plug the female end of the DC power cable into the Power Input on the PMC.   7.  Plug the AC Power Cord into the AC outlet.     4.4  Display Control Unit (DCU)      The DCU may be used in the MR system room, MR control room, or  in the MR holding area. Warnings and cautions must be observed to  ensure safe use and system reliability. The DCU can be docked to the  Cart or can operate independently under battery or AC mains power.  If the DCU must be located in the MR system room, it should be  operated under battery power or docked to the Cart. If the DCU  must be located in the MR system room and connected to AC mains,  use the Power Supply P/N 989803169201 or P/N 989803168201.  Additional power supplies may be purchased from your Invivo sales  representative.     4.4.1  Installed on the Cart      The DCU contains some ferrous materials that are attracted  to the MR magnetic field. DO NOT install or remove the  DCU from the Cart when the Expression MRI Patient  Monitoring System is closer than the 1,000 Gauss (0.1 T)  field line as measured from the center line of the MR bore.  WARNING:  The DCU will be attracted to the magnetic field, possibly    causing patient or user injury.   Complete the following actions to install the DCU on the Cart:    WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION ...

  • Page 27: Stand Alone Operation

    Section 4: System Installation      Step  Action  1.  While holding the DCU handle, center the DCU over the Cart Mounting Shoe;  see illustration below.     Note: Pressing the button on the back of the DCU is not necessary.    2.  Carefully slide the DCU onto the Cart Mounting Shoe until the DCU latch  snaps into place. NEVER force the DCU onto the Cart.            To remove the DCU from the Cart complete the following actions:  Step  Action  1.  Tilt the DCU all the way back.  2.  With one hand, press and hold the button on the back of the DCU; see  illustration above.  3.  With your other hand, grasp the DCU handle and then lift upward (while  continuing to press the button) until the DCU clears the Cart Mounting Shoe. 4.  Lift the DCU off the Cart.      4.4.2  Stand Alone Operation    Observe the following instructions to operate the DCU using AC power.    Step  Action ...
  • Page 28 Section 4: System Installation        Step  Action (Continued)  4.  Position the DCU and power converter in the MR control room or holding  area, near an approved AC outlet, and then connect to that AC outlet.   5.  Plug the female end of the DCU power cable into the power input on the  back of the DCU.  6.  Repeat the above steps for each additional DCU that will be used in the MR  control room or holding area.     Do not use the DCU Power Converter Kit (P/N 453564123631) inside    the MR system room. The device is magnetic and will be pulled into  the MR system. Never take the DCU Power Converter Kit into the MR  system room. The device is intended for use with the Display Control    Unit only when used outside the MR system room.   WARNING:     None of the interconnection ports on the back of the DCU (e.g.  Communications, AUX I/O, USB, Keyboard, Gating or Video) are  intended for direct patient connection. An electric shock hazard can  exist if the patient is electrically connected to any of these  connections.       Do not dock the DCU to the Cart while the DCU is still  connected to AC mains. Damage to the DCU or power  cable may result.   If the printer option is present in the DCU, it may be     CAUTION: ...

  • Page 29: Additional Installation Options

    Section 4: System Installation      4.5  Additional Installation Options      Additional installation options (such as those listed below) may increase operator ease of use, as the  Expression DCU, Cart, and PMC are configured with input/output ports that permit connections to  external equipment:   Connection to an external projector.   Connection to an external monitor.   Connection to facility information systems.       When using the input/output connections on the back of the DCU, Cart, or PMC  CAUTION:    verify that the final installation complies with IEC/EN 60601‐1‐1, General  Requirements for the Safety of Medical Electrical Systems, to assure operator and  patient safety. Always check the summation of leakage currents when the  Expression MRI Patient Monitoring System is connected to additional external  equipment.   Do not remove the input/output door or leave the input/output port uncovered  while in the MR system room during procedures. Degradation of system  performance may result.   The manufacturer is not responsible for any radio or TV interference caused by  unauthorized modifications to the radios within this equipment. Such  modification could inhibit proper system communication.       WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  21 of 82 ...
  • Page 30 Section 4: System Installation      WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  22 of 82 ...
  • Page 31 5  SYSTEM POWER‐UP  Follow the steps below to perform system power‐up and operational verification.    Step  Action  1.  Install batteries into the wireless ECG and SpO  modules; see Section 3.2.2.  Turn ON the Cart or PMC (using the power switch located to the left of the patient  2.  connection area).  3.  Turn ON the DCU (using the power switch located on the front lower left corner of the DCU). Verify proper communication between the WECG module, WSpO  module, DCU, and Cart (or  4.  PMC) by checking the power indicator LED on each component; see Section 6.5.3.  5.  Verify proper operation of each patient parameter; see Section 6.  5.1  Removing AC Mains Power    To remove the Expression MRI Patient Monitoring System (Cart, PMC, or DCU) from AC mains  power, use one of the following methods:     Remove the AC power cord from the AC mains outlet; or   Remove the DC power cord from the rear input port of the device.   WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.    23 of 82...

  • Page 32: System Power-Up

    Section 5: System Power‐Up      WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  24 of 82 ...

  • Page 33: Test And Inspection

      6  TEST AND INSPECTION  This section details Test and Inspection instructions intended to verify system operations.      6.1  When to Test      Service Event  Test Required When to  Perform  (When performing…  …Complete these tests)  Tests  Installation   Perform Visual Inspection and Power ON   Perform Visual Inspection, Power ON, and  Preventative Maintenance  Assurance Tests  Perform Visual Inspection, Power ON, and  All Repairs  Assurance Tests  Perform Visual Inspection, Power ON , and  Upgrade  Assurance Test.  Perform Visual Inspection, Power ON , and  All other service events  Assurance Test.        6.2  Test and Inspection Matrix Checklist          Test and ...

  • Page 34: Performance Assurance Test Checklist

    Section 6: Test and Inspection      6.3  Performance Assurance Test Checklist      Expected  Record the  Performance  Section/Test Description  Actual  Test Results  Results  Assurance  Tests:  Verify that both Power Indicator LED’s are illuminated  Pass or Fail  P or F     GREEN on the DCU and on the WPU.     Verify communication (COMM) between the DCU,    Pass or Fail  P or F     WPU, and the WECG and WSPO2 remotes.    Verify DCU, WPU, and WECG and WSPO2 Battery Icons  Pass or Fail  P or F      displayed on DCU    WECG COMM            ...

  • Page 35: Recommended Frequency Of Testing

    Section 6: Test and Inspection        Expected  Record the  Section/Test Description   Actual  Test Results  Results  Performance  AGENT VERIFICATION (Only if repairing Service  Assurance        number 453564099881 or 453564175761)  Tests  180‐220  :  (Continued) Verify (Adult) flow detection 200ml/min. ±20ml/min  P or F     ml/min    CO2 OCCLUSION message and flow drop  Pass or Fail  P or F     135‐165  Verify (Neo) flow detection 150ml/min. ±15ml/min  P or F     ml/min  20‐50  Verify left  port flow rate is 35ml/min±15ml/min  P or F    ml/min  150‐180 ...

  • Page 36: Test Process Description

    Section 6: Test and Inspection        6.5  Test Process Description  The system under test must be handled in compliance with ESD procedures, and as detailed below.    6.5.1  Test Equipment Requirements    The following equipment is required when testing the Expression Patient Monitoring  System:   453564185591 Wireless WECG Module with AC599 ECG leads.   453564185581 Wireless SP02 Module (Gen 2) with a 452213305371 SpO2 Fiber    Optic Sensor.   989803169201 Power Adapter MRI with cable AC517A AC517B, plus AC power cord  HE02.   DCU/ Cart rechargeable battery P/N 9093 (453564067261) or 989803169491  (partially discharged).    WSPO2/WECG rechargeable battery P/N 9065.   A standard computer keyboard and VGA computer monitor w/video port cable.   Adult NIBP cuff IRI 9070E.   Neonatal NIBP cuff IRI AN01A.   Class II Patient Simulator (medSim 300 model) or equivalent.   Pressure (IBP) Simulator.   Body Temp Probe (989803162531)  ...

  • Page 37: System Communication Verification

    Section 6: Test and Inspection      6.5.3.1  System Communication Verification  With the DCU and Cart (or PMC) powered‐up and booted, verify communication  (COMM) between the DCU, Cart, and the WECG and WSPO2 remotes.  Verify that  for all Conditions Tested the icons for the DCU, WPU, WECG and WSPO2 remotes  are present on the DCU as depicted in Table 1, below:    Table 1    Conditions  DCU System Icons  Tested  DCU  WPU  WECG  WSPO2    DC Power  (batteries  only)      AC Power  with  N/A  N/A  batteries  installed    AC Power  without  N/A  N/A  batteries  installed      No COMM ...

  • Page 38: Wspo2 Communication

    Section 6: Test and Inspection      Table 2  Table 3  Patient Simulator  Patient Simulator  ECG Lead Color  ECG Lead(s)  Terminals  Lead Wires  GREEN  RL  I  WHITE, BLACK  WHITE  RA  II  WHITE, RED  BLACK  LA  III  BLACK, RED    RED  LL     Set the Patient Simulator to output a 1.0mV QRS pulse at 60BPM (NORMAL  SINUS mode).       Power‐up the WECG remote by inserting a rechargeable battery.       LEAD 1 (1.0mV)  Within the EC menu of the simulator set:  TRACE A LEAD to I  SCALE of 10 mm/mV  HR TONE SOURCE and select QRS   ...

  • Page 39: Nibp Verification

    Section 6: Test and Inspection      6.5.3.4  NIBP Verification    6.5.3.4.1  Pneumatic Leak Test High (1  row)    Setup:   With the patient setup as ADULT, connect an Adult cuff (IRI  9070E) and hose to the NIBP ports.  Tightly wrap the cuff  around a fixed object.   Verification:   Verify that at the end of each leak test cycle (a minimum of two  cycles) the difference between PEAK and FINAL is 10.      6.5.3.4.2  Pneumatic Leak Test Low (2  row)      Setup:   With the patient setup as ADULT, connect an Adult cuff (IRI  9070E) and hose to the NIBP ports.  Tightly wrap the cuff  around a fixed object.   Verification:   Verify that at the end of each leak test cycle (a minimum of two  cycles) the difference between PEAK and FINAL is 10.    6.5.3.4.3  NIBP Offset Verification    Setup:   Apply no pressure. ...

  • Page 40: Calibration Accuracy Check

    Section 6: Test and Inspection      6.5.3.4.4  Calibration Accuracy Check    A) Setup:   PATIENT mode set to ADULT, and 250mmHg pressure applied to  NIBP Pump (right) port.   A) Verification:   Verify that the PRESS READING of the SEC transducer in the NIBP  CAL window indicates 250 5mmHg.  B) Setup:   PATIENT mode set to ADULT, and 250mmHg pressure applied to  NIBP Pump (right) port.   B) Verification:   Verify that the PRESS READING of the PRI transducer in the NIBP  CAL window indicates 250 5mmHg.    6.5.3.4.5  Overpressure Adult    A) Setup:   Set the pressure applied by the NIBP (right) port to 295  4mmHg.   A) Verification:   Verify that over‐pressure (bleed down) occurs, and that “OVER  PRES” is displayed.  B) Setup:   Set the pressure applied by the NIBP (right) port to 285  4mmHg.   B) Verification:   Verify that OVER PRES is displayed.  ...

  • Page 41: Overpressure Neonatal

    Section 6: Test and Inspection      6.5.3.4.6  Overpressure Neonatal    A) Setup:   With PATIENT mode set to NEO, set the pressure applied by the  NIBP (right) port to 150 4mmHg.   A) Verification:   Verify that over‐pressure (bleed down) occurs, and “OVER  PRES” is displayed.  B) Setup:   With PATIENT mode set to NEO, set the pressure applied by the  NIBP (right) port to >142 but <150 mmHg.   B) Verification:   Verify that the OVER PRES alarm activates within 15 seconds.  C) Setup:   With PATIENT mode set to NEO, set the pressure applied by the  NIBP (right) port to 156 4mmHg.   C) Verification:   Verify OVER PRES is displayed.     Note:  The pressure will not fall during this test step.      D) Setup:   With PATIENT mode set to NEO, set the pressure applied by the  NIBP (right) port to >142 but <150 mmHg.  D) Verification:   Verify that the “OVER PRES” alarm activates within 15 seconds.    6.5.3.4.7 ...

  • Page 42: Adult Dead Man Cuff

    Section 6: Test and Inspection        Verification:   Verify that the cuff inflates to approximately 170mmHg, and  that the cuff deflates when a blood pressure determination has  been reached.       Verify that those systolic, mean and diastolic pressure numerics  are present in the NIBP menu.        6.5.3.4.8  Adult Dead Man Cuff    Setup:   With an adult cuff (IRI 9070E) connected to the NIBP ports and  the cuff placed around a fixed object with an approximate  diameter of 1 inch, start the NIBP function.  Verification:   Verify that the unit displays a zero reading at the end of the  NIBP cycle.    6.5.3.4.9  Neo‐Natal BP    Setup:   With the PATIENT mode set to NEO, a neonatal cuff (IRI AN01A)  connected to the NIBP ports, the cuff placed around a finger  that is held above shoulder height (to insure blood pressure is  below 100mmHg), start the NIBP function.     Verification:    Verify that the cuff inflates to approximately 130mmHg, and  that the cuff deflates when a blood pressure determination has ...

  • Page 43: 6.5.3.4.10  Neo-Natal Dead Man Cuff

    Section 6: Test and Inspection        6.5.3.4.10  Neo‐Natal Dead Man Cuff    Setup:   With the PATIENT mode set to NEO, a neonatal cuff (IRI AN01A)  connected to the NIBP ports and the cuff placed around a fixed  object with an approximate diameter of 1 inch, start the NIBP  function.    Verification:      Verify that the unit displays a zero reading at the end of the  NIBP cycle.      6.5.3.4.11  Leak Time Out, Adult    Setup:   With the PATIENT mode set to ADULT, all cuff connections  removed and all NIBP ports open, start the NIBP function.  Verification:      Verify that the pump shuts off within 6 seconds 1.5 seconds,  and that the error message NOT INFLATING is displayed in the  NIBP menu.        6.5.3.4.12  Leak Time Out, Neo‐Natal    Setup:  ...

  • Page 44: 6.5.3.4.13  Calibrate Error

    Section 6: Test and Inspection      6.5.3.4.13  Calibrate Error    Setup:   With the unit NOT in STANDBY mode and 15mmHg pressure  applied, push the NIBP START/STOP key.  Verification:      Verify that the pump does not start and that the CALIB message  appears within 30 seconds.        6.5.3.5  Invasive Pressure Verification  A) Setup:   With P1 & P2 turned ON in the SETUPS / SERVICE / SYSTEM CONFIG screen,  and P1 & P2 turned ON in the SETUPS / PARAMETERS SELECTION menu,  connect the IBP Simulator to the P1 Port.   A) Verification:      Verify that the P1 menu on the DCU displays the pressures within the given  tolerances as listed in Table 4, below.    Table 4  Pressure Transducer Simulator  Trace P1 (P2) Numeric Display  1  0  0  2  240  240  1  0 ...

  • Page 45: Agents Verification

    Section 6: Test and Inspection      B) Setup:   With P1 & P2 turned ON in the SETUPS / SERVICE / SYSTEM CONFIG screen,  and P1 & P2 turned ON in the SETUPS / PARAMETERS SELECTION menu,  connect the IBP Simulator to the P2 Port.   B) Verification:      Verify that the P2 menu on the DCU displays the pressures within the given  tolerances as listed in Table 4, above.  6.5.3.6  Agents Verification (perform only if Agents is installed)    6.5.3.6.1  Agents Flow Test     A) Setup:     With AGENTS turned ON and PATIENT set to ADULT in the  SETUPS / PARAMETER SELECTION menu, a sample line  connected to the agents water trap, and the Flowmeter  connected to the end of the sample line, open the exhaust port.    A) Verification:     Verify that the flow is 200ml/min 20ml/min.  B) Setup:     With AGENTS turned ON and PATIENT set to ADULT in the  SETUPS / PARAMETER SELECTION menu, a sample line  connected to the agents water trap, and with the sample line  input blocked, open the exhaust port.    B) Verification:   ...
  • Page 46 Section 6: Test and Inspection        D) Setup:     With AGENTS turned ON and PATIENT set to NEO in the SETUPS  / PARAMETER SELECTION menu, a sample line connected to the  agents water trap, and the Flowmeter connected to the end of  the sample line, open the exhaust port.      D) Verification:     Verify that the flow is 150ml/min 15ml/min.    E) Setup:     With the water trap removed, the Flowmeter connected to the  left port of the water trap receptacle (as viewed when facing  the monitor), and the right port of the water trap receptacle left  open.     E) Verification:     Verify that the flow is 35ml/min 15ml/min.      F) Setup:     With the water trap removed, the Flowmeter connected to the  right port of the water trap receptacle (as viewed when facing  the monitor), and the left port of the water trap receptacle left  open.     F) Verification:   ...

  • Page 47: 6.5.3.6.2   O2 Sensor Verification

    Section 6: Test and Inspection      6.5.3.6.2   O2 Sensor Verification    Setup:   With the Artema O2 Sensor into sensor port at the back of the  Cart, select GAS CAL / O2 INIT CAL in the SERVICE MENU.   Verification:      Verify that the O2 sensor is within its expiration date.     Verify an O2 value of 21 percent is displayed (at ambient  oxygen) in the Agents box after calibration is completed.     Verify an O2 value of 21 percent is displayed (at ambient air) in  Agents box after the calibration is completed.   If the sensor being tested does not give the appropriate results  but a second sensor does operate properly, lead  troubleshooting procedures need to be undertaken.    6.5.3.7  ETCO2 Flow Test Verification (perform only if AB151 ETCO2 installed)  A) Setup:     With ETCO2 turned ON in the SETUPS/PARAMETER SELECTION menu, a  sample line connected to the agents water trap, the warm‐up period  satisfied, and ZERO CAL selected.    A) Verification:     Verify that “READJUSTING CO2 ZERO” is displayed at the top center of the  DCU screen. ...

  • Page 48: Respiration Verification

    Section 6: Test and Inspection      C) Verification:     Verify that the message CO2 OCCLUSION is displayed within 30 seconds.      D) Setup:     With 10 percent (76mmHg) CO2 applied to the unit, and CO2 gas flowing for  at least 2 minutes.       D) Verification:     Verify that the unit detects CO2, and measures 76mmHg 9mmHg.    6.5.3.8  Respiration Verification  Setup:     With REPSIRATION turned ON and a respiration bellows connected to the  WSPO2 respiration port, attach the bellows to the chest/stomach region.       Verification:     Verify DCU respiration displays a rate consistent with the normal respiration  rate (typically 10‐16BPM).    6.5.3.9  Temperature Verification  Setup:     Set the PATIENT mode to ADULT, the SETUPS/PARAMETER  SELECTION/TEMP to ON, and the (989803162531) body temp probe ...

  • Page 49: Removal And Replacement

        7  REMOVAL AND REPLACEMENT  This section details removal and replacement techniques, including the network changes required for  exchange components.     WARNING:  Turn OFF and unplug AC mains power to the system, and remove the batteries    before performing service to avoid injury and equipment damage.       Before return shipment, remove the antenna, accessories, and batteries from the    Cart, WPU, PMC, and DCU to avoid damaging the equipment.     7.1  The Cart WPU     The instructions below detail removal and replacement of the WPU on a Cart.    7.1.1   WPU Removal from the Cart      1.  Loosen the 2 Captivated Screws  (P/N NS185N) on the Rear Base  I/O Cover (P/N 453564088381)  and then remove the cover from  the Cart.        2.  Remove the Screw (P/N  453564155941) from the WPU  Cover (P/N 453564099841) and  then lift the WPU Cover off the ...
  • Page 50 Section 7: Removal and Replacement        3.  Remove the 2 Screws (P/N  453564155961) from the Cover  (P/N 453564088191) by the  Power Box.           4.  Label all the pneumatic hoses  with a corresponding identifier,  and then disconnect the hoses  from the ports on the WPU.        5.  Disconnect all Fiber Optic and  Multifunction Cables from the  WPU chassis.          WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  42 of 82 ...
  • Page 51 Section 7: Removal and Replacement        6.  After ensuring that all loose parts  are secure, carefully tilt the Cart  forward and, while supporting  the WPU, remove the 4 Screws  (P/N 453564157091) that secure  the WPU to the Base Casting.   (Discard the 4 Screws.)        7.  Remove the 3 Screws (P/N  453564155961) that secure the  Shield (P/N 453564088281) to  the chassis and then remove the  Shield. (Discard the Screws.)        8.  Disconnect the Battery Cable  from AS222.       WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  43 of 82 ...
  • Page 52 Section 7: Removal and Replacement        9.   Disconnect the Antenna from the  WPU.         10. Remove the WPU from the Cart.  Remove the Antenna Mast from  the Antenna Bracket. Place the  WPU and the Antenna aside for  return shipment.        WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  44 of 82 ...

  • Page 53: Wpu Replacement Into The Cart

    Section 7: Removal and Replacement      7.1.2   WPU Replacement into the Cart       1. Remove the replacement WPU  from the shipping container,  along with the supplied  accessories. Insert the Antenna  Mast into the Antenna Bracket.       2. Secure the Antenna to the  Antenna Connector on the WPU.      WARNING:  The Antenna Mast must be inserted in the Antenna Bracket. Never  loosen the Antenna Bracket Screws, as damage to the RF seal will occur.        3. Carefully place the WPU into the  Cart. Ensure that the WPU is not  pinching the Battery Cable then  connect the cable to AS222.      WARNING:  Use care when connecting the Battery Cable, as sharp edges can cause    damage to the wiring.     WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  45 of 82 ...
  • Page 54 Section 7: Removal and Replacement        4. Attach the Shield to the WPU,  using the 3 Screws (P/N  453564185231) from the  supplied Screw Kit (P/N  453564185221).        5. Connect the Multifunction Cable  to the PCU/DCU Connector on  the WPU and then tighten the  Connector Retaining Screws.  PCU/           6. Connect the LED, TEMP, and IBP  LED    TEMP cables to the respective  connectors on the WPU.      WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  46 of 82 ...
  • Page 55 Section 7: Removal and Replacement      7.  Verify again that the Battery  Cable is not pinched. Start 4  Screws (P/N 453564157091) from  the supplied Screw Kit (P/N  453564185231) through the Base  Casting and into the WPU.  Then  carefully tilt the Cart forward and  tighten the 4 Screws.        8.  Reconnect all the pneumatic  hoses to the respective ports on  the WPU.        9.  Replace the Cover by the Power  Box using the 2 Screws (P/N  453564155961) from the  supplied Screw Kit (P/N  453564185221).      10. Test the functions; see Section 6.        WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  47 of 82 ...

  • Page 56: Exchange Network Setup

    Section 7: Removal and Replacement        11. Replace the WPU Cover and then  secure it using the previously  removed Screw (P/N  453564155941).        12. Install the Rear Base I/O Cover  onto the Cart and tighten the 2  Captivated Screws. Configure the    network; see Section 7.1.3.   7.1.3   Exchange Network Setup       Note:  The following VERY IMPORTANT steps must be performed following an  exchange.    7.1.3.1  Network Channel Options  Obtain the system Network via the network label on the back of the Cart or by  observing the network indicator at the bottom right of the DCU screen.    Ensure that a VGA display and a keyboard are connected to the Cart.  Enter the  keyboard navigator by typing “nav”.  Press F4 to enter the SETUPS menu. Select  SERVICE (BIO‐MED) then SYSTEM CONFIG and finally NETWORK. Enter the  password (the password is for Philips personnel only and can be attained by calling  Technical Support) to set the network option per the observed customer DCU  network indicator.    WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  48 of 82 ...

  • Page 57: Exchange Parameter Disabling

    Section 7: Removal and Replacement        Channel Options  Network A  Network B  Network C  Network D  Network E      Note:  Use RETURN to exit the SYSTEM CONFIG menu, not ESC.    7.1.3.2  Exchange Parameter Disabling  If the exchange assembly contains options not purchased by the customer, the  options should be disabled. (Options connectors, if not purchased, will not be  installed on the front of the Cart.)    Ensure that a VGA display and a keyboard are connected to the Cart.  Enter the  keyboard navigator by typing “nav”.  Press F4 to enter the SETUPS menu. Select  SERVICE (BIO‐MED) then SYSTEM CONFIG, and finally select the non‐purchased  parameter. Enter the password to disable the parameter.        Note:  Use RETURN to exit the SYSTEM CONFIG menu (not the ESC Key) and  then cycle system power.             7.2  The PMC WPU     The instructions below detail removal and replacement of the WPU in the PMC.    7.2.1   WPU Removal from the PMC   ...
  • Page 58 Section 7: Removal and Replacement          2.  Pull the latch holding the Battery  in the Battery Tray and then,  using your other hand, remove  the Battery (from the side  opposite the connector). Repeat  the process for the remaining  Battery.            3.  Remove the O2 Door Assembly  (P/N 453564173991) from the  PMC Cover.        4.  Remove the Water Trap from the  Water Trap Receptacle.      WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  50 of 82 ...
  • Page 59 Section 7: Removal and Replacement        5.  Remove the 4 Screws (P/N  NS111N) that secure the PMC  Cover (P/N 453564167621) to the  Base and then carefully lift the  Cover off the Base. (It may be  necessary to push slightly on the  Battery Tray.)          6.  Disconnect all Fiber Optic and  Multifunction Cables from the  WPU chassis.          7. Cut the Cable Ties that secure the  Multifunction Cable to the WPU  chassis.         WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  51 of 82 ...
  • Page 60 Section 7: Removal and Replacement        8.   Cut the Cable Tie that secures the  Battery Cable to the chassis. Also,  remove the Antenna (then place  it aside for shipment.)             9. Remove the 3 Screws (P/N  453564155961) from the Shield  (P/N 453564165251), and then  remove the Shield from the WPU.          10.   R emove the 2 Screws that secure  the Battery Cable Ground Lugs to  the WPU chassis. Then  disconnect the Battery Cable  from AS222 and move the  assembly aside.          WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  52 of 82 ...
  • Page 61 Section 7: Removal and Replacement        11.   L abel and then disconnect all the  pneumatic hoses from the WPU  ports.               12.   R emove the 4 Screws (P/N  453564157171) and the 4 Spacers  (P/N 453564168171) that secure  the PCU to the WPU. Then  remove the PCU from the WPU  and set the PCU aside.              WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  53 of 82 ...

  • Page 62: Wpu Replacement Into The Pmc

    Section 7: Removal and Replacement              13.   C arefully flip the WPU over and  remove the 4 Screws that secure  the WPU to the Mounting Plate.  (Place the WPU aside for  shipment.)                  7.2.2   WPU Replacement into the PMC         1.  Remove the replacement WPU  from the shipping container,  along with the supplied  accessories. Secure the WPU to  the Mounting Plate (P/N  453564166021) using 4 Screws  (P/N 453564168691).       CAUTION:  Torque the Mounting Plate Screws to 40 lb/ft +/‐ 1 lb/ft.      WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW. ...
  • Page 63 Section 7: Removal and Replacement          2.   Carefully flip the assembly over  and place the PCU atop the WPU.              3.   Connect the Battery Cable to  AS222. Then, while ensuring that  the Antenna Mast extends into  the bracket aperture, secure the  Antenna to the connector on the  WPU.             4.   Secure the Battery Cable Ground  Lugs to AS222 using the 2 Screws  (P/N 453564109901).       WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  55 of 82 ...
  • Page 64 Section 7: Removal and Replacement        5.   Position the Shield (P/N  453564165251) over AS222 and  then secure it to the WPU using 3  Screws (P/N 453564155961).          Note:  It may be necessary to manipulate the Battery Cable to allow the Shield  to properly seat.            6.   Install a Cable Tie (P/N HC19)  through the clamp and around  the Battery Cable. Pull the Cable  Tie snug then trim the excess  length.              7.   Secure the Multifunction Cable  (P/N 453564163331) to the  PCU/DCU Connector on the WPU  chassis.      PCU/   WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW. ...
  • Page 65 Section 7: Removal and Replacement        8.   Position the Multifunction Cable  to provide a small service loop at  the connector and then install 2  Cable Ties (P/N HC04). Pull the  Cable Ties snug then trim the  excess length.                9.   Connect the LED, TEMP, and IBP  LED    TEMP cables to the respective  connectors on the WPU.  IBP          10.   R oute all Fiber Optic cables  behind the Antenna PCB, as  shown.          WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  57 of 82 ...
  • Page 66 Section 7: Removal and Replacement        11.   E xcept for the ZERO hose,  reconnect the pneumatic hoses  to the respective ports on the  WPU.                12.   I f equipped with Agents, proceed  to Step 13; otherwise, cut Hose  (P/N HP115) to 15 inches (6 cm)  then connect one end to the  ZERO port on the WPU and  connect the other end to the Zero  Port Filter. Install a Cable Tie (P/N  HC19) through the clamp then  loosely around the ZERO Hose.  Trim any excess Cable Tie length.          13.   I nstall the Water Trap (P/N  HP168 for Agents or P/N HP174  for ETCO2) on the Water Trap  Receptacle on PCU.      WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  58 of 82 ...
  • Page 67 Section 7: Removal and Replacement        14.   I nstall the 4 Spacers (P/N  453564168171) and then secure  the PCU using the 4 Screws (P/N  453564157171).         CAUTION:  Position the PCU so that the Screws are positioned at the back of the slots;  also ensure that the Antenna Mast remains captured.            15.   D ress the cables and hoses  through the cable clamp then  close the clamp.            16.  Test the functions; see Section 6.  WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  59 of 82 ...

  • Page 68: Exchange Network Setup

    Section 7: Removal and Replacement        17.   A fter ensuring that no cables or  hoses are pinched, install the  Cover (P/N 453564167621) over  the Battery Tray, PCU, and WPU.  Secure the Cover using 4 Screws  (P/N NS111N). Configure the  network; see Section 7.2.3.           Note:  In some cases, it may be necessary to temporarily remove the Water Trap to  install the Cover.        18. Replace the O2 Door Assembly  (P/N 453564173991) on the  Cover.  7.2.3  Exchange Network Setup       Note:  The following VERY IMPORTANT steps must be performed following an  exchange.    7.2.3.1  Network Channel Options  Obtain the system Network via the network label on the back of the PMC or obtain it  by observing the network indicator at the bottom right of the DCU screen.    Ensure that a VGA display and a keyboard are connected to the PMC.  Enter the  keyboard navigator by typing “nav”.  Press F4 to enter the SETUPS menu. Select  SERVICE (BIO‐MED) then SYSTEM CONFIG and finally NETWORK. Enter the  password (the password is for Philips personnel only and can be attained by calling ...

  • Page 69: Exchange Parameter Disabling

    Section 7: Removal and Replacement      Channel Options  Network A  Network B  Network C  Network D  Network E      Note:  Use RETURN to exit the SYSTEM CONFIG menu, not ESC.    7.2.3.2  Exchange Parameter Disabling  If the exchange assembly contains options not purchased by the customer, the  options should be disabled. (Options connectors, if not purchased, will not be  installed on the PMC.)    Ensure that a VGA display and a keyboard are connected to the PMC.  Enter the  keyboard navigator by typing “nav”.  Press F4 to enter the SETUPS menu. Select  SERVICE (BIO‐MED) then SYSTEM CONFIG, and finally select the non‐purchased  parameter. Enter the password (the password is for Philips personnel only and can  be attained by calling Technical Support) to disable the parameter.        Note:  Use RETURN selection to exit the SYSTEM CONFIG menu (not the ESC Key) and  then cycle system power.       WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  61 of 82 ...
  • Page 70 Section 7: Removal and Replacement        WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  62 of 82 ...

  • Page 71: Service Parts

      8  SERVICE PARTS  8.1  Non‐Exchange Service Parts    The following Non‐Exchange service parts are available.    Part Number  Non‐Exchange Service Part Description  (12NC/CMS #)  453564137611  CAB, FLP, LED, WPU, 3160  989803152181  ASSY, LINE CORD, 110 V, TESTED  453564060691  FUSE, 5AMP, ATO BLADE  453564060151  ANTENNA, 2.4GHZ, RA, MALE  453564137771  DOOR, CONN.PANEL, WPU, 3160  453564138721  SPRING,  EJECTOR,  BATTERY,  16LBS/IN  453564060011  WATER TRAP, DSPSBL, AGENTS, 3  453564060021  WATER TRAP, DSPSBL, ETC02, 3160  453564139551  LABEL, “ACCEPTED” W02  453564099841  COVER, WPU, CART, 3160P  453564088101  ASSY, BATTERY INTERFACE, WPU  453564088381  COVER, REAR, WPU, 3160P  453564088151  HANDLE, CART, 3160P  453564088231  CONN, LUMASENSE, BULKHEAD, 3160P  453564088241  CABLE, FO, LUMASENSE, 55.00 LG ...
  • Page 72 Section 8: Service Parts      Part Number  Non‐Exchange Service Part Description (Continued)  (12NC/CMS #)  989803152231  CAB, POWER, ADAPTER, 25FT, 3150  453564095861  ASSY, LATCH, SPRING, BATT, 3160P  453564113241  CAB, SWITCH, CART  453564099831  CAB, FO, LED, 55.00 LG  453564096581  CABLE, FO, IBP, 55.00 LG  453564107921  CAB, POLE MULTI‐FNCTN, CART, 3160P  453564099491  ASSY, DOCKING, 3160P  453564088341  HOOK, LEFT, CART, 3160P  453564088331  HOOK, RIGHT, CART, 3160P  453564088401  HOOK, REAR, CART, 3160P  453564088391  HOLDER, ACCESSORIES, CART, 3160P  453564145951  BASKET, REMOVABLE, CART, 3160P  453564137941  PCA, CONN.ADPTR, IBP, 3160  453564137831  DOOR, POWER CONN, AS220, WPU, 3160  453564125581  ANTENNA, 2.4GHZ, STRAIGHT, MALE  453564156131  PANEL, FILLER, PRINTER PORT, DCU  989803169201  ASSY, POWER ADAPTER, MRI  453564060741 ...

  • Page 73: Exchange Service Parts

    Section 8: Service Parts        8.2  Exchange Service Parts    The following Exchange service parts are available.    Exchange P/N  Exchange Service Part Description  (12NC/CMS #)  453564180091  EXCHANGE ASSY, WPU, 3160P ETCO2, IBP, TEMP  453564181201  EXCHANGE ASSY, WPU, 3160P AGENTS, IBP, TEMP  453564181221  EXCHANGE ASSY, WPU, 3160P PMC HORZ/VERT ETCO2, IBP, TEMP  453564181231  EXCHANGE ASSY, WPU, 3160P PMC HORZ/VERT AGENTS, IBP, TEMP  453564180101  EXCHANGE, ENGLISH, ASSY, DCU, W/RECORDER, 3160P  453564194451  EXCHANGE, DANISH, ASSY, DCU, W/RECORDER, 3160P  453564194461  EXCHANGE, DUTCH, ASSY, DCU, W/RECORDER, 3160P  453564194471  EXCHANGE, FRENCH, ASSY, DCU, W/RECORDER, 3160P  453564194481  EXCHANGE, GERMAN, ASSY, DCU, W/RECORDER, 3160P  453564194491  EXCHANGE, ITALIAN, ASSY, DCU, W/RECORDER, 3160P  453564194501  EXCHANGE, NORWEGIAN, ASSY, DCU, W/RECORDER, 3160P  453564194511  EXCHANGE, PORT‐BRAZIL, ASSY, DCU, W/RECORDER, 3160P  453564194521  EXCHANGE, PORT‐PORT, ASSY, DCU, W/RECORDER, 3160P  453564194531  EXCHANGE, SPANISH, ASSY, DCU, W/RECORDER, 3160P  453564194541 ...

  • Page 74: System Preventative Maintenance Parts

    Section 8: Service Parts        8.3  System Preventative Maintenance Parts    The following Preventative Maintenance parts are available.    Invivo   12NC   Preventative Maintenance Part Description   System    Quantity  Part Number  9010F  989803152641   CAL GAS, AEROSOL CO‐2  Agent/ ETCO2  1  HP169   453564060011   WATER TRAP, DSPSBL, AGENTS, 3160   Agent  1  94018  989803152661   KIT, SAMPLE, AGENTS, 3160  Agent  1  N/A   989803162051   ANESTHETIC OXYGEN (O2) SENSOR, 3160P   Agent  1  9093  453564067261   BATTERY, MRI, 14.8V, 5.08 AH  All  4 ...
  • Page 75 Section 8: Service Parts          Service  Replacement/Exchange Part Description (Continued)  Part Number  Repair Strategy  Number  453564194541  DCU, W/RECORDER SWEDISH  453564194541  453564156991  DCU, W/O RECORDER ENGLISH    453564156991  453564194351  DCU, W/O RECORDER DANISH  453564194351  453564194361  DCU, W/O RECORDER DUTCH  453564194361  453564194371  DCU, W/O RECORDER FRENCH  453564194371  453564194381  DCU, W/O RECORDER GERMAN  453564194381  Whole Unit  Exchange  453564194391  DCU, W/O RECORDER ITALIAN  453564194391  453564194401  DCU, W/O RECORDER NORWEGIAN  453564194401  453564194411  DCU, W/O RECORDER PORT‐BRAZIL  453564194411  453564194421  DCU, W/O RECORDER PORT‐PORT ...
  • Page 76 Section 8: Service Parts      WARNING:  THIS PAGE CONTAINS COPYRIGHTED MATERIALS THAT ARE CONFIDENTIAL AND/OR PROPRIETARY.  ANY RELEASE OR DISTRIBUTION  OF THIS MATERIAL, WITHOUT PERMISSION, IS A VIOLATION OF LAW.  68 of 82 ...
  • Page 77   9  LIST OF SYMBOLS  The symbols defined in the list below may be found in this document or located on the shipping  containers, the system, and accessories of the unit.     Symbol  Meaning  Symbol  Meaning  Symbol  Meaning  Attention,  Breathing Effort  Non‐ionizing  Consult  Detected  Radiation  Accompanying  Documents  Fuse   Not MR  Percent  Compatible  Oxygen    Pulse  Saturation    Product Part  Earth Ground  Alternating  Number  Current        DANGER!   Antenna   Direct Current   ...

  • Page 78: List Of Symbols

    Section 9: List of Symbols        Symbol  Meaning  Symbol  Meaning  Symbol  Meaning  Defibrillator‐ Weight  Low Battery  Proof Type CF      Equipment  (IEC 60601‐1)    Protection  Against Shock   Dangerous   Type CF   Patient    Voltage  Applied Part      Alarms   Alarms   Single Patient  Use Only  SOUND ON  SOUND OFF  DO NOT REUSE        Alarms ON HOLD  Alarms SILENCED ...
  • Page 79 Section 9: List of Symbols        Symbol  Meaning  Symbol  Meaning  Symbol  Meaning  ECG  ON Battery  Remote Display  Power          Potential  Serial  Fiber Optic  restrictions for  Communications  Temperature  equipment  Port    including radios    may apply within  one or more  European (EU)  member states.   End‐Tidal CO  /  Warning Shock   Pneumatic  Respiration  /Anesthetic  Hazard   ...
  • Page 80 Section 9: List of Symbols        Symbol  Meaning  Symbol  Meaning  Symbol  Meaning  Network D  Underwriters  Radio Network  Laboratories (UL)    (Expression  Classified Mark  WPU Base to  for the United  DCU)  States and    Canada    Network E  Dispose of in    accordance with    I (Rotate  your country’s  Counter‐ requirements  clockwise to    OPEN)  Ensure power  Ensure power    supply (P/N  supply (P/N ...
  • Page 81 Section 9: List of Symbols                                                                                 ...
  • Page 82      ...
