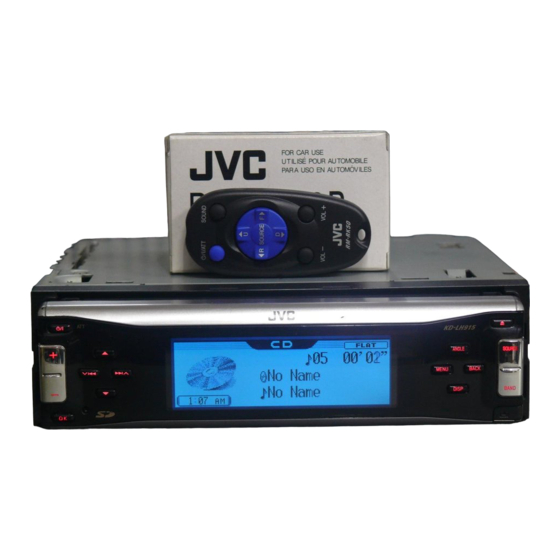

This receiver is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If
your vehicle does not have this system, a voltage inverter is required, which can be purchased
at JVC car audio dealers.
Parts list for installation and connection
The following parts are provided for this receiver.
After checking them, please set them correctly.
A / B
Hard case/Control panel
Kotak keras/Panel
(Papan) kontrol
F
Washer (ø5)
Perapat
sambungan (ø5)
J
Handles
Pegangan
-pegangan
INSTALLATION
(IN-DASH MOUNTING)

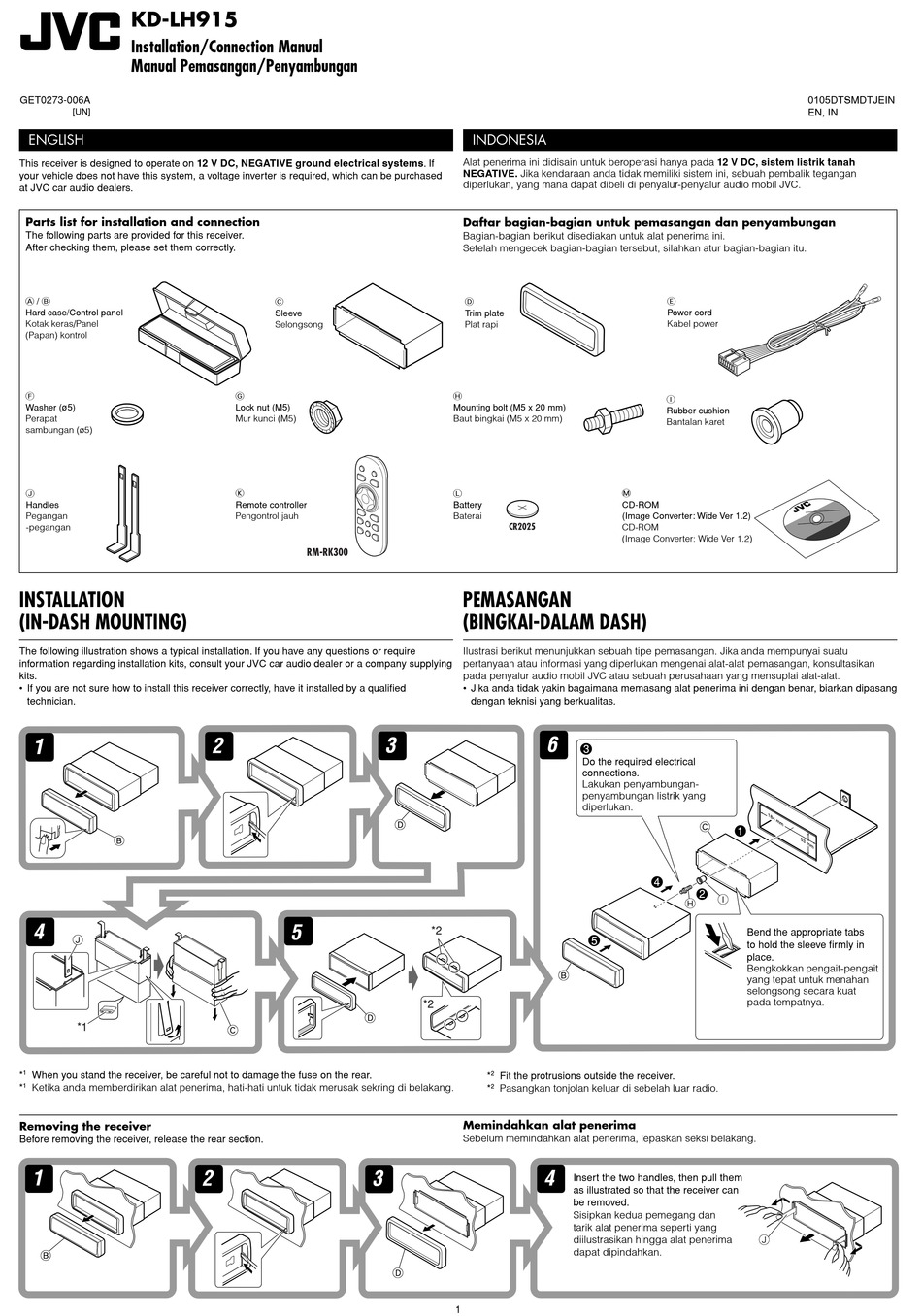

The following illustration shows a typical installation. If you have any questions or require
information regarding installation kits, consult your JVC car audio dealer or a company supplying
kits.
• If you are not sure how to install this receiver correctly, have it installed by a qualifi ed
technician.
* 1 When you stand the receiver, be careful not to damage the fuse on the rear.
1
* Ketika anda memberdirikan alat penerima, hati-hati untuk tidak merusak sekring di belakang.
Removing the receiver
Before removing the receiver, release the rear section.
C
Sleeve
Selongsong
G
Lock nut (M5)
Mur kunci (M5)
K
Remote controller
Pengontrol jauh
INDONESIA
Alat penerima ini didisain untuk beroperasi hanya pada 12 V DC, sistem listrik tanah
NEGATIVE. Jika kendaraan anda tidak memiliki sistem ini, sebuah pembalik tegangan
diperlukan, yang mana dapat dibeli di penyalur-penyalur audio mobil JVC.
Daftar bagian-bagian untuk pemasangan dan penyambungan
Bagian-bagian berikut disediakan untuk alat penerima ini.
Setelah mengecek bagian-bagian tersebut, silahkan atur bagian-bagian itu.
D
Trim plate
Plat rapi
H
Mounting bolt (M5 x 20 mm)
Baut bingkai (M5 x 20 mm)
L M
CD-ROM
Battery
Baterai (Image Converter: Wide Ver 1.2)
CD-ROM
(Image Converter: Wide Ver 1.2)
PEMASANGAN
(BINGKAI-DALAM DASH)
Ilustrasi berikut menunjukkan sebuah tipe pemasangan. Jika anda mempunyai suatu
pertanyaan atau informasi yang diperlukan mengenai alat-alat pemasangan, konsultasikan
pada penyalur audio mobil JVC atau sebuah perusahaan yang mensuplai alat-alat.
• Jika anda tidak yakin bagaimana memasang alat penerima ini dengan benar, biarkan dipasang
dengan teknisi yang berkualitas.
Do the required electrical
connections.
Lakukan penyambungan-
penyambungan listrik yang
diperlukan.
2
* Fit the protrusions outside the receiver.
2
* Pasangkan tonjolan keluar di sebelah luar radio.
Memindahkan alat penerima
Sebelum memindahkan alat penerima, lepaskan seksi belakang.
Insert the two handles, then pull them
as illustrated so that the receiver can
be removed.
Sisipkan kedua pemegang dan
tarik alat penerima seperti yang
diilustrasikan hingga alat penerima
dapat dipindahkan.
1
0105DTSMDTJEIN
EN, IN
E
Power cord
Kabel power
I
Rubber cushion
Bantalan karet
Bend the appropriate tabs
to hold the sleeve fi rmly in
place.
Bengkokkan pengait-pengait
yang tepat untuk menahan
selongsong secara kuat
pada tempatnya.
