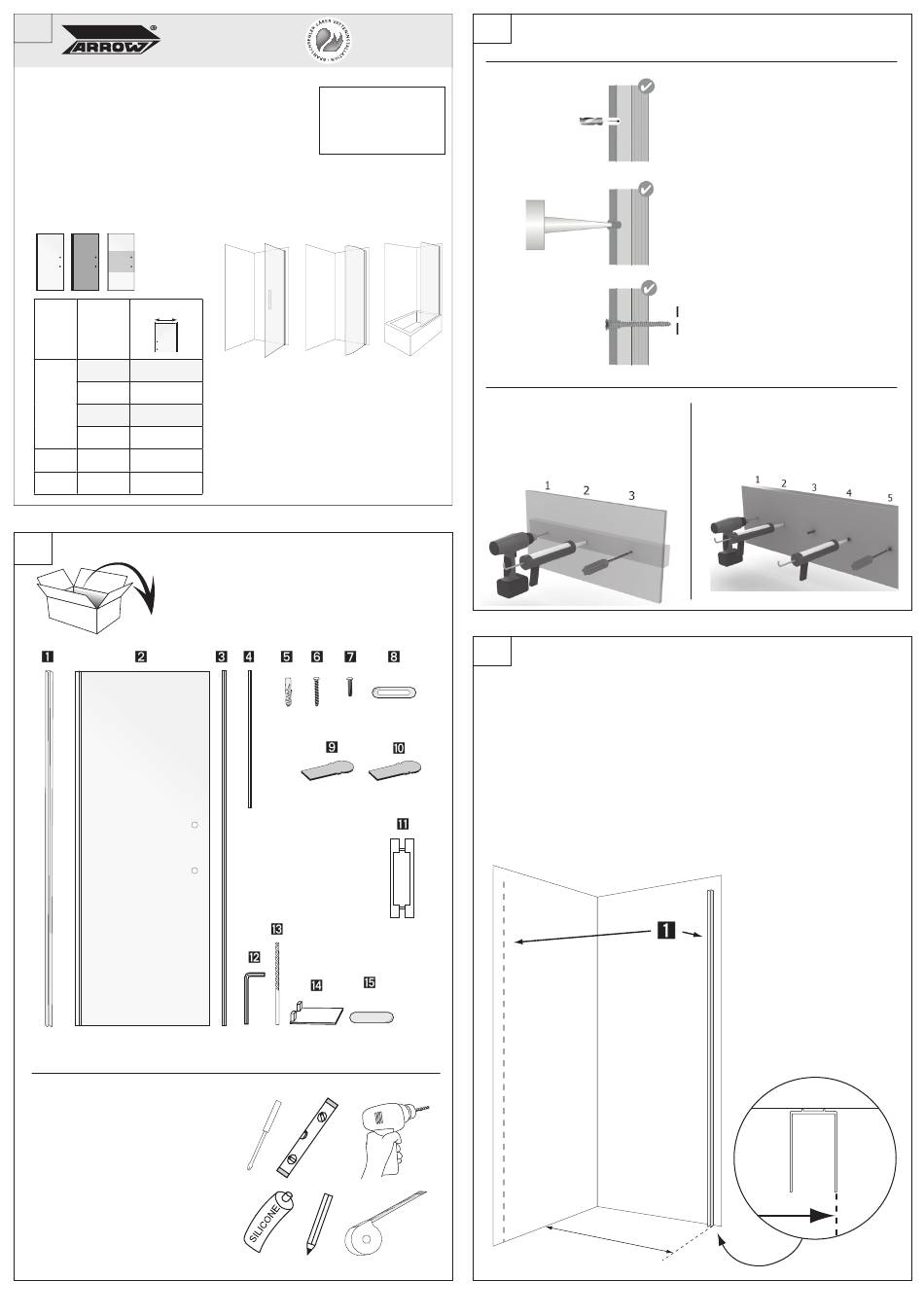

Arrow DOOR 523n-70 Installation Manual

1 1
Arrow Skandinavien AB
Tel: +46 (0)31 330 00 10
www.arrowshower.com
DOOR / WING / BATH
(UK) Installation manual for shower walls DOOR, WING, BATH
(SE) Installationsmanual för duschväggarna DOOR, WING, BATH
n=2 n=3
n=1
X
#
DOOR 523n-70 672~697 mm
523n-80 772~797 mm
523n-90 872~897 mm
523n-100 972~997 mm
WING 5241 860~885 mm
BATH 5251 785~810 mm
2
×1 ×1
(UK) You also need (not included)...
(SE) Du behöver även (ingår ej)...
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
Arrow garanterar produktens funktion
om branschreglerna och monterings-
anvisningarna följs.
(UK) We are constantly improving our
installation manuals. Please check our
website for the latest version.
(SE) Vi förbättrar ständigt våra instal-
lationsmanualer. Se vår hemsida för
senaste versionen.
DOOR WING
(UK) *[3] and [11] are only included in DOOR
(SE) *[3] och [11] ingår endast i DOOR
*
×4 ×4 ×4 ×4
5 mm 2 mm
×1 ×1
×1
×4 ×1 ×1 ×1 ×4
3
(UK) How to drill/screw
(SE) Hur du bör borra/skruva.
(UK) Wet area wall
(SE) Våtrumsvägg 2012
BATH
(UK) Wall with beams
(SE) Vägg med reglar
4
(UK) The X value is found on the fi rst page of this installation manual. Note that the shower walls
are reversible – they can be mounted either to the left or to the right.
(SE) X-värdet hittar du på förstasidan av denna installations- manual. Notera att duschväggarna
är vändbara, de kan både höger- och vänsterhängas.
*
×1
(UK) 1. Only drill through surface and waterproofi ng
(SE) 1. Borra bara genom yt- och tätskiktet
(UK) 2. Fill the drillhole with sealant
(SE) 2. Fyll hela borrhålet med tätmassa
(UK) 3. Tighten the screw until it attaches to the plywood (UK) 3. Tighten the screw until it attaches to the plywood
(SE) 3. Skruva så att skruven fäster i plywooden (SE) 3. Skruva så att skruven fäster i plywooden
© Säker Vatten AB
(UK) Concrete wall
(SE) Betongvägg
© Säker Vatten AB
X
© Säker Vatten AB
