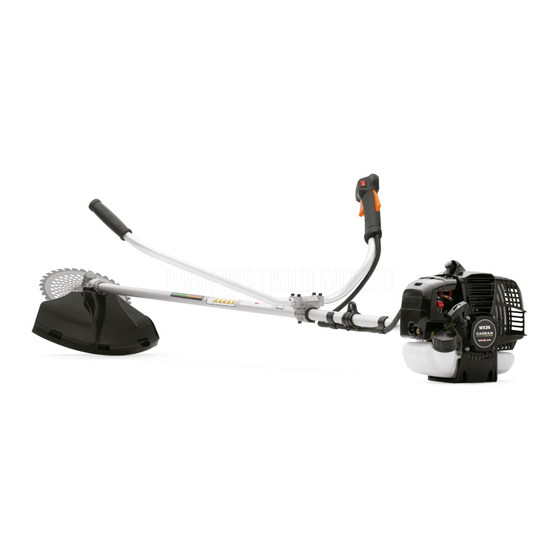

Summary of Contents for Caiman WX36

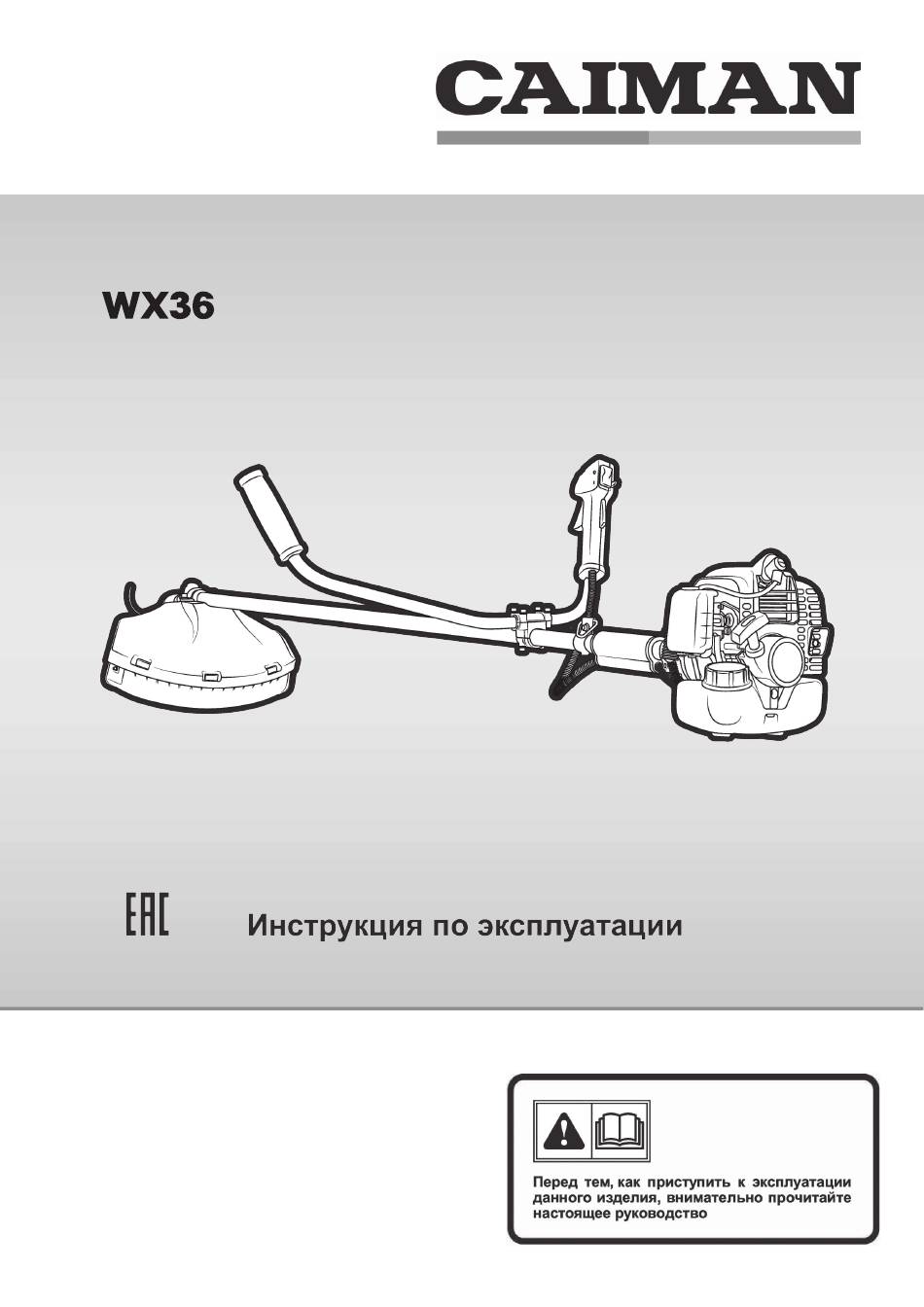

- Page 1 Бензокоса...
-
Page 3: Table Of Contents
FOREWORD This Owner’s/Operator’s Manual is designed to familiarize the operator with the various features and component parts of the equipment and to assist you with the assembly, operation and maintenance of your new Brushcutter/Grass Trimmer. It is essential that any operator of this Brushcutter/Grass Trimmer reads and understands the contents this manual before using the Brushcutter/Grass Trimmer. For additional assistance, contact any local authorized Unisaw dealer. -
Page 4: Safety Decals
SAFETY DECALS НАКЛЕЙКИ БЕЗОПАСНОСТИ ПОПЕРЕДЖУВАЛЬНІ НАКЛЕЙКИ Safety Decals are easily visible to the operator and are located near any area of potential danger. Replace any decal that is damaged or lost. Наклейки безопасности хорошо видны оператору и размещены рядом со всеми потенциально опасными местами. Поврежденные... -
Page 5: Symbol Explanation
SYMBOL EXPLANATION ОПИСАНИЕ ОБОЗНАЧЕНИЙ ПОЯСНЕННЯ СИМВОЛІВ Indicates Danger, Warning and Caution. Опасность, Предупреждение или Внимание. Вказує на Небезпечно, Попередження та Обережно. Read and understand this Owner’s/Operator’s Manual. Прочитайте и изучите данное Руководство пользователя/оператора. Прочитайте та зрозумійте посібник з експлуатації. Wear head protection, where there is a risk of falling objects. Wear eye protection, while operating the Trimmer/Brushcutter. -
Page 6: Safety Instructions
SAFETY INSTRUCTIONS OPERATOR SAFETY The warming system in This manual identifies potential hazards and has special safety messages that help you and others avoid personal injury, even death. 1. Read and understand this Manual before using the Brushcutter/Grass Trimmer. Be thoroughly familiar with the proper use of this Brushcutter/Grass Trimmer. -
Page 7: Brushcutter/Grass Trimmer Safety
BRUSHCUTTER/GRASS TRIMMER SAFETY starting the engine. 7. Do not remove the Brushcutter/Grass Trimmer fuel tank cap immediately after stopping 1. Shut off the engine and be certain the cutting attachment has completely stopped the engine. rotating before inverting the Brushcutter/Grass Trimmer, performing maintenance on 8. -
Page 8: Product Description
PRODUCT DESCRIPTION ОПИСАНИЕ ИЗДЕЛИЯ ОПИС ПРОДУКТУ 1. Gearcase 2. Shaft Assembly 3. Safety Decal 4. Model Name 5. Loop Handle 6. Attachment Ring for Shoulder Strap 7. Throttle Trigger and Stop Switch 8. Shaft Grip 9. Clutch Drum Housing 10. Engine 11. -
Page 9: Assembly
[#7-1] [#7-2] [#7-3] Throttle Trigger and Stop Switch Дроссельный регулятор и выключатель Дросельний регулятор і вимикач Horn Handle Screw Рожковая ручка Şurub Рогоподібна ручка Гвинт (4) Clamp Bracket Кронштейн Horn Handle Струбцина Screw Рожковая ручка Винт Рогоподібна ручка Гвинт (4) Clamp Bracket Кронштейн... -
Page 10: Connecting Throttle Cable And Stop Switch Wires
Cable Adjuster Sleeve [#8-1] [#8-2] Регулировочная муфта тросика Втулка регулювання троса Slotted Fitting Разрезная муфта Жолобчатий фітинг Throttle Cable Тросик дросселя Паливний трос Cable Lug Наконечник тросика Наконечник троса Lock Nut Контргайка Контргайка Carburator Bracket Кронштейн карбюратора Recessed Hole Кронштейн карбюратора Отверстие... -
Page 11: Installing Guard
[#9-1] [#9-2] [#9-3] Shaft assembly Guide Вал в сборе Blade Guard Направляющая Блок вала Защита режущего элемента Направляюча String Cutoff Blade Захисна кришка ножа Plate Нож для об рез ки лески Хомут Струнний ніж Пластина Blade Guard Защита режущего элемента Захисна... -
Page 12: Installing Cutting Attachment
Trimmer Head Trimmer Head Adapter Головка мотокосы Переходник головки мотокосы Тримерна головка Перехідник тримерної головки Clamping Washer Left-hand thread Стабилизатор Левая резьба Затискна шайба Лівостороння різьба Attaching Shaft Boss Adapter Соединительный вал Ведущий переходник Кріпильний вал Основний перехідник Gearcase Редуктор Hex Wrench (4mm) Редуктор... - Page 13 Blade Nut Left-hand thread Гайка режущего элемента Левая резьба Гайка ножа Лівостороння різьба Stabilizer Clamping Washer Стабилизатор Прижимная шайб Стабілізатор Затискна шайба Brushcutter Blade Режущий элемент кустореза Ніж для стрижки кущів Attaching Shaft Соединительный вал Boss Adapter Кріпильний вал Ведущий переходник Основний...
-
Page 14: Installing Blade Cover
[#12-1] [#12-2] Red Tab Brushcutter Blade Shoulder Harness Язычок Режущий элемент кустореза Плечевые ремни Червоний язичок Плечовий ремінь Ніж для стрижки кущів Pull Потянуть Потягнути Hook Крючок Гак Ring Кольцо Кільце Hook Blade Cover Крючок Крышка режущего элемента Кришка ножа Гак... -
Page 15: Before Operation
BEFORE OPERATION OIL AND FUEL 7. Move the Brushcutter at least 3m away from the fueling location and fuel storage 1. Mix and pour fuel outdoors and where there are no sparks or flames. container before starting the engine. 2. Always shut off the engine before refueling. Never remove the fuel tank cap while the engine is running or immediately after stopping the engine. -
Page 16: Mixing Petrol And Oil
Two-stroke oil Масло для двухтактных двигателей Масло для двотактних двигунів Petrol Бензиновой 50:1 25:1 Бензин ISO-L-EGC/ EGD, JASO class FC/ FD, or equivalent two-stroke oil ISO-L-EGB, JASO class FB, or equivalent two-stroke oil ISO-L-EGC/ EGD, JASO clase FC/ FD, или эквивалент mасло для двухтактных двигателей ISO-L-EGB, JASO класс... -
Page 17: Starting And Stopping
Choke Lever Рычаг дроссельной заслонки Важіль повітряної заслінки Starter Grip Ручка стартера Ручка стартера Fuel Return Line Обратный топливопроводt Зворотний паливопровід Primer Bulb Ручка подкачки Груша насоса для підкачки палива STARTING AND STOPPING BEFORE STARTING THE ENGINE COLD STARTING PROCEDURE 1. - Page 18 [#16-1] Stop switch Выключатель Вимикач Throttle trigger Дроссельный регулятор Дросельний регулятор (ON) (OFF) HOT RESTART To start the engine that is already warmed up (hot restart): CAUTION 1. Pump the primer bulb until fuel can be seen flowing through the fuel return line to the fuel tank.
-
Page 19: Idle Speed Adjustment
ходу. Коли дросельний регулятор відпущено, двигун повинен повернутися до швидкості ПОПЕРЕДЖЕННЯ холостого ходу. Правильне число обертів для моделі WX36 складає 2500 - 2900 хв Щоб відрегулювати число обертів холостого ходу двигуна, поверніть гвинт ПОТЕНЦІЙНА НЕБЕЗПЕКА регулювання числа обертів холостого ходу на карбюраторі. -
Page 20: Operation
Red Tab Shoulder Harness Язычок Плечевые ремни Червоний язичок Плечовий ремінь Pull Потянуть Потягнути Hook Крючок Гак Ring Кольцо Кільце OPERATION QUICK-RELEASE WARNING In case of emergency, pull the red band/tab shown in illustration then Brushcutter/Grass Trimmer slide to the ground. POTENTIAL HAZARD •... -
Page 21: Brushcutter/Grass Trimmer Operating Position
Shoulder Harness Плечевые ремни Плечовий ремінь BRUSHCUTTER/GRASS TRIMMER OPERATING POSITION Before using the Brushcutter/Grass Trimmer, check the following: 4. The Brushcutter/Grass Trimmer weight should be evenly distributed between the arms. WARNING The cutting attachment should be near and parallel to the ground. 5. -
Page 22: Cutting With Trimmer Head
[#20-1] [#20-2] [#20-3] 5-10cm above Ground 5-10 см над землей 5-10 см над землею 5-10cm above Ground 5-10 см над землей CORRECT INCORRECT 5-10 см над землею ПРАВИЛЬНО НЕПРАВИЛЬНО ПРАВИЛЬНО НЕПРАВИЛЬНО [#20-4] [#20-5] 5-10cm above Ground 5-10 см над землей 5-10 см... -
Page 23: Cutting Direction Of Brushcutter Blade
[#21-1] [#21-2] DANGER/ОПАСНОСТЬ/ НЕБЕЗПЕКА Kick-back Zone No Kick-back Zone Зона отдачи Зона без отдачи Область із віддачею Область без віддачі Direction of Swing Direction of Swing Направление перемещения Направление перемещения Напрямок руху Напрямок руху CORRECT INCORRECT ПРАВИЛЬНО НЕПРАВИЛЬНО ПРАВИЛЬНО НЕПРАВИЛЬНО CUTTING DIRECTION OF BRUSHCUTTER BLADE CUTTING BLADES When cutting heavy brush, always swing the Brushcutter from right to left. -
Page 24: Maintenance
Foam Element Filter Cover Фильтр из вспененного материала Кышка фильтра Фільтрувальний елемент Кришка фільтра Knob Защелка MAINTENANCE AIR FILTER MAINTENANCE INTERVAL • The air filter should be cleaned daily, or more often when working in extremely dusty conditions. • Replace after every 100 hours of operation. AIR FILTER CLEANING 1. -
Page 25: Fuel Filter
[#23-1] [#23-2] [#23-3] Wire Проволока Fuel Tank Cap Fuel Tank Провід Крышка топливного бака Топливный бак 0,6 - 0,7mm Кришка паливного бака Паливний бак Fuel Pick-up Hose Топливный шланг Паливозабірний шланг Fuel Filter Cap Holder Топливный фильтр Держатель крышкиильтр Тримач кришки Паливний... -
Page 26: Gearcase
Bearing Lube Смазка для подшипников Grease Plug Мастило для підшипників Пробка отверстия для смазки (P/N.211337) Пробка для мастила Plug Hole Отверстие Отвір для пробки Gearcase Редуктор Редуктор Boss Adapter Attaching Shaft Ведущий перехдник Соединительный вал Основний перехідник Кріпильний вал GEARCASE MAINTENANCE INTERVAL The gearcase should be checked for lubrication after each 30 hours of use. -
Page 27: General Cleaning And Tightening
GENERAL CLEANING AND TIGHTENING STORAGE The Unisaw Brushcutter/Grass Trimmer will provide maximum performance for many, many For long term storage of the Brushcutter/Grass Trimmer: hours if it is maintained properly. Good maintenance includes regular checking of all 1. Empty the fuel tank into a suitable fuel storage container. fasteners for correct tightness, and cleaning the entire machine. -
Page 28: Troubleshooting
TROUBLESHOOTING ПОИСК И УСТРАНЕНИЕ НЕПОЛАДОК УСУНЕННЯ НЕСПРАВНОСТЕЙ Problem Cause Action Неполадка Причина Действие Проблема Причина Дія • STOP switch set to OFF position • Move switch to ON position Engine will not start • Empty fuel tank • Fill fuel tank •... -
Page 29: Specifications
SPECIFICATIONS ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СПЕЦИФІКАЦІЯ WX36 Engine model Модель двигателя FE360 Модель двигуна Engine displacement, cm Объем двигателя, cm 35,5 Об’єм двигуна, cm Idling speed, min Скорость холостого хода, об./мин 2500 - 2900 Число обертів холостого ходу, хв Recommended maximum engine speed, min Рек... -
Page 30: Technical Data
TECHNICAL DATA ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕХНІЧНІ ДАНІ WX36 Noise levels Уровень шума Рівень шуму Equivalent sound pressure level (L ), measured according to ISO 22868,dB(A) pAeq Эквивапентный уровень звукового давления(L ), измеренный в соответствии с ISO pAeq 22868, дб(A) Еквівалентний рівень звукового тиску (L ), виміряний... - Page 31 <29>...
- Page 32 <30>...
- Page 33 MEMO...
- Page 34 MEMO...
- Page 36 Original Instruction/ Оригинал инструкции/ Оригінал інструкції P/N. 241880-00 GB/ RU/ UA 1903...
