Dot-Spot aquaros 5 Operator's Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
dot-spot
aquaros 5
І
de
Bedienungsanleitung
І
en
Operator's Manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the aquaros 5 and is the answer not in the manual?

Questions and answers

Related Manuals for Dot-Spot aquaros 5

Summary of Contents for Dot-Spot aquaros 5

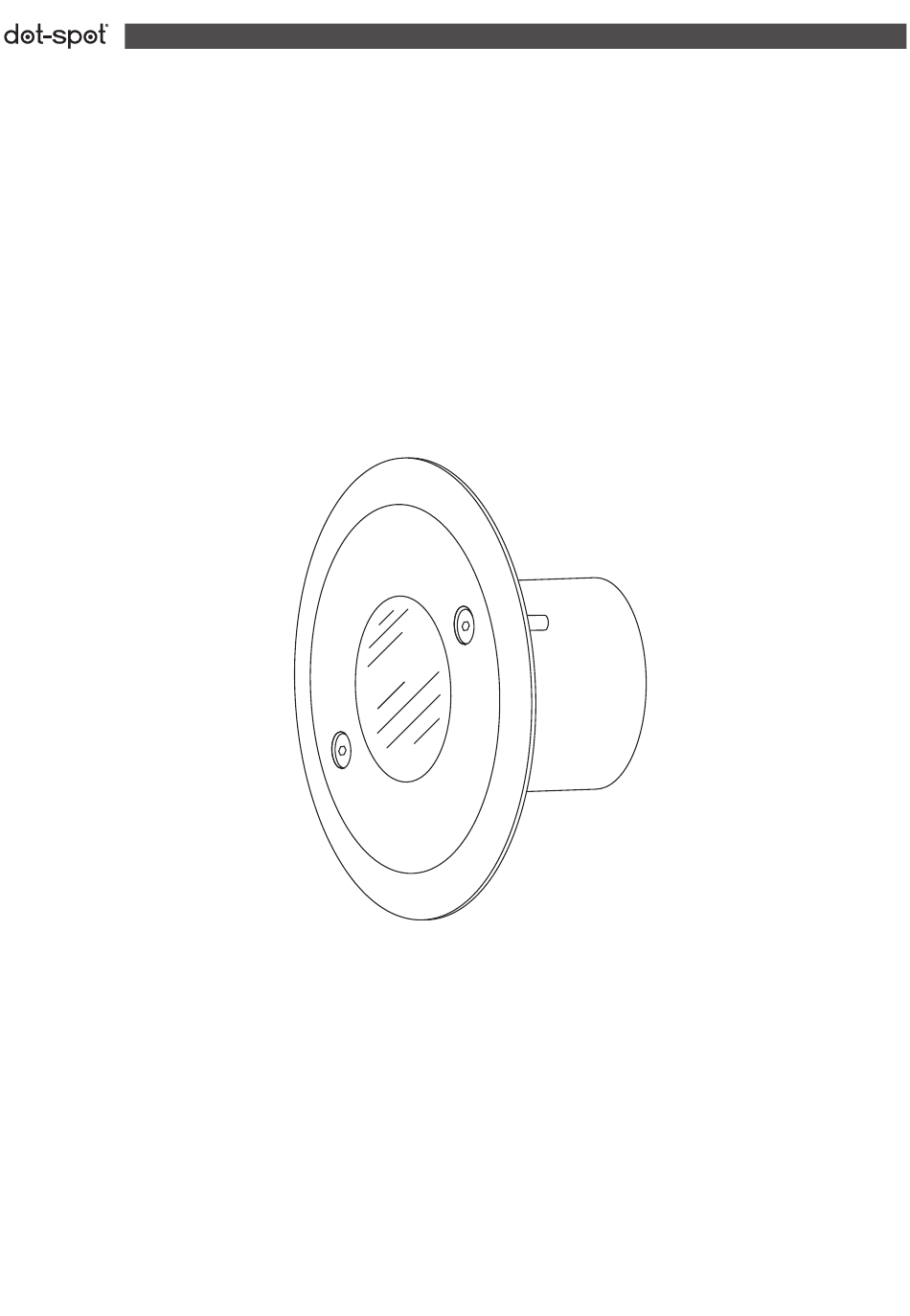

  • Page 1 5 І Bedienungsanleitung І Operator‘s Manual...

  • Page 2: Table Of Contents

    Danke! Vielen Dank, dass Sie sich für den dot-spot aquaros 5 Einbaustrahler für Pools und Teiche ent- schieden haben. dot-spot Produkte werden nach sehr hohen Qualitätsrichtlinien in Deutschland entwickelt und gefertigt. Der aquaros 5 wird in vergussloser Bauweise gefertigt, dadurch kann das Produkt am Ende der Lebensdauer in seine Einzelteile zerlegt und optimal recycelt werden.

  • Page 3: Umgang Mit Der Gebrauchsanleitung

    Einbauhülse aq EH 50, Artikelnummer 93117, welche separat zu bestellen ist. Optional ist für dünnwandige Kunststoff- und Folienbecken zusätzlich zur Einbauhülse ein Dicht- flansch aq DS 50, Artikelnummer 93108 lieferbar. Produktbeschreibung EG-Konformitätserklärung Hiermit erklärt dot-spot Gmbh & Co. KG dass die Leuchte aquaros 5 der Richtlinie 2004/108/EG entspricht und mit CE gelabelt ist.

  • Page 4: Technische Beschreibung

    Produktbeschreibung Technische Beschreibung aquaros 5 ist eine kompakte Pool- und Schwimmbadleuchte zum Einbau in Wand oder Boden mit 5 W oder 3 W Hochleistungs-LED. Die einfarbigen Einbaustrahler (kaltweiß, neutralweiß und warmweiß) werden mit 12 - 24 V DC, die RGB Modelle mit 12 V DC betrieben. Achtung: Weitspannungsbe- trieb bei einfarbigen Leuchten.

  • Page 5: Ausstattungsvarianten

    Bestimmungsgemäßer Gebrauch Die aquaros 5 Poolleuchte dient zur Beleuchtung von Pools, Schwimmbädern und Wasserbecken und deren Umgebung aus dem Wasser heraus. Tauchtiefe ist maximal 5 m. Die aquaros 5 Pool- leuchte ist nach ordnungsgemäßer Montage wasserdicht und unempfindlich gegen die üblichen Einflüsse unter Wasser. Sie ist zum Einsatz in Salzwasser / Sole mit einem Salzanteil von unter...

  • Page 6: Montage Vorbereitung

    Andernfalls kann eindringende Feuchtigkeit durch den Kapillareffekt bis zur Elektronik in der Leuchte vordringen und diese zerstören. Der aquaros 5 darf nicht in Bereichen eingesetzt werden, in denen das Wasser gefrieren kann. Ist dies der Fall, muss die Leuchte aus der Einbauhülse entnommen werden, damit dort gefrierendes Wasser nicht die Einbauhülse sprengt und / oder die Leuchte quetscht.

  • Page 7: Einbau Der Leuchte

    Die Auslegung der Gesamtanlage und benötigter Netzteile muss sorgsam und nach Vor- gaben der Schutzkleinspannung SELV erfolgen! Der aquaros 5 wird mit Gleichspannung versorgt und mittels separatem PWM-Signal (Puls-Weiten- Modulation) gedimmt. Pro Lichtfarbe wird ein PWM-Signal (S-PWM) benötigt. Der PWM-Eingang hat...

  • Page 8: Freie Verkabelung

    Masse (-) Achtung: Das Kabel der aquaros 5 RGB hat eine nicht benötigte Ader (braun oder grau). Diese Ader ist in der Regel ab Werk gekürzt und soll nicht angeschlossen werden. Anschlussplan der aquaros 5 RGB Siehe entsprechende Grafik Heftmitte (S. 13).

  • Page 9: Betrieb

    Betrieb LED-Leuchten sind äußerst energiesparend und haben im normalen Betrieb eine sehr lange Lebensdauer. Um die maximale Lebensdauer der LED und Energieeffizienz zu gewährleisten, sollten folgende Punkte beachtet werden: ■ An-/Abschalten der Leuchte sollte über die eingangsseitige Schaltung des Netzteils erfolgen. ■ Abschalten der Leuchte per PWM-Signal sollte nicht dauerhaft erfolgen, da in diesem Fall die Elektronik der Leuchte weiterarbeitet. ■ Auch wenn die Leuchte über ein THERMOPROTECT System verfügt, das die Leuchte vor Hitzeschäden schützt, ist der dauerhaft anormale Betrieb zu vermeiden.

  • Page 10: Störung, Fehlersuche Und -Behebung

    Deutschland. Für andere Länder gelten die in den Verkaufs- und Lieferbedingungen vereinbar- ten bzw. gesetzlichen Garantiebedingungen des jeweiligen Landes. Alle dot-spot Produkte werden vor Verlassen unseres Hauses zu 100 % geprüft und getestet. Den- noch kann nicht ganz ausgeschlossen werden, dass Fehler während des Betriebs auftreten.

  • Page 11: Service

    Montage der Produkte entstehen, besteht kein Anspruch. Die fach- gerechte Montage ist in der Montageanleitung beschrieben. dot-spot aquaros 5 ist für den Betrieb mit Konstantspannungs-Netzteilen konzipiert, welche die Normen einhalten, insbesondere die Norm für elektronische Betriebsgeräte für LED-Module IEC 61347-2-13.
  • Page 12 Achtung: Brücke zwischen (–) und (– Dim) zwingend notwendig! Adernfarben ▪ wire colors: Attention: bridge between (–) and (– dim) is mandatory! rot ▪ schwarz ▪ black blau ▪ blue = DIM Anschluss der Leuchten bei freier Verkabelung, ohne Dimmer Connection of the spots with free cabling, without dimmer Netzteil power supply...
  • Page 13 Anschluss der Leuchten bei freier Verkabelung, RGB System Connection of the spots with free cabling, RGB system Controller nt 12/30 Adernfarben ▪ wire colors: nt 12/30 schwarz ▪ black 12 V weiß ▪ white 12 V rot ▪ grün ▪ green blau ▪...
  • Page 14 Germany according to very high quality guidelines. The aquaros 5 is manufactured without potting, so the product can be dismantled into its individual parts at the end of its life and optimally recycled. In addition, this design enables the product to be repaired in the event of a fault.

  • Page 15: Handling The Operator's Manual

    Mounting accessories (optional) The installation of the aquaros 5 in concrete, brick layered, coated, tiled and steel pools is exclu- sively done using the installation sleeve aq EH 50, item number 93117, which must be ordered separately.

  • Page 16: Technical Description

    12 V! The housing is completely made of V4A-type stainless steel and ESG glass. The pool spot aquaros 5 is designed for under water applications in IP 68 with an immersion depth of 5 m. Being optionally equipped with diffuse glass or lenses with a dispersion angle of 6, 25 or 40 degrees the aquaros 5 creates brilliant light effects under water.

  • Page 17: Configurations

    40° Safety Intended use The aquaros 5 pool spot is designed for illuminating pools, indoor swimming pools and water basins and their environments from under water. The maximum immersion depth is 5 m. Following correct installation, the aquaros 5 is waterproof and insensitive against common influences under water. It is suitable for salt water / brine with a salt content of less than 3.5%.

  • Page 18: Assembly

    The aquaros 5 must not be used in areas where water can freeze. If this is the case, the spot must be removed from the installation sleeve in order to prevent the freezing water from breaking the installation sleeve and / or from crushing the spot.

  • Page 19: Installing The Spot

    SELV prescriptions! The aquaros 5 is supplied with DC power and dimmed via a separate PWM signal (pulse width modulation). A PWM signal (S-PWM) is required for each light color. The PWM input has the following...

  • Page 20: Free Cabling

    (-) Attention: The cable of the aquaros 5 RGB features a wire which is not used (brown or gray). Nor- mally, the wire is shortened ex works and should not be connected. Connection diagram of aquaros 5 RGB...

  • Page 21: Operation

    Operation LED lights are extremely energy efficient and, under normal operation, have a very long life. To ensure the maximum life of the LED and to increase the energy efficiency, the following should be considered: ■ The turning on and off of the luminary should be carried out by the input circuit of the power supply. ■ The turning off of the luminary via the PWM signal should not occur permanently since in this case the electronics unit of the luminary continues operating. ■ Even if the luminary is equipped with a THERMOPROTECT system that protects the luminary against thermal damage, a permanent abnormal operation should be avoided. ■ The heat dissipation of the LED must not be hindered. Therefore, do not cover the spot.

  • Page 22: Malfunction, Failure Detection And Elimination

    In addition, dot-spot offers a guarantee extension of a further 3 years. During this time, after being sent in by the customer, dot-spot will repair and repair the products free of charge.

  • Page 23: Service

    The professional installation is described in the installation manual. dot-spot aquaros 5 is designed for the operation with constant voltage power supplies that comply with the standards, in particular with the standard for electronic control gear for LED modules IEC 61347-2-13.
  • Page 24 Industriestraße 1a 90592 Schwarzenbruck / Deutschland Telefon +49 (0) 9128 / 72 22 17 - 0 Telefax +49 (0) 9128 / 72 22 17 - 9 Email service@dot-spot.de www.dot-spot.de Gebrauchsanleitung | aquaros 5 | 20701GA Rev. 2 | Jan. 2021...
