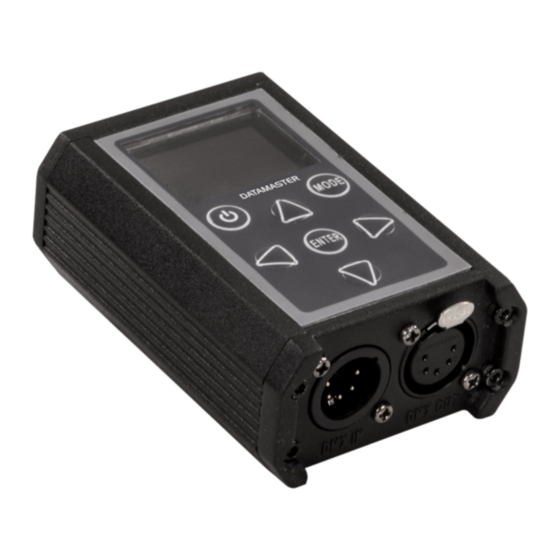

Summary of Contents for ProLights Datamaster
- Page 1 DATAMASTER RDM/DMx TooL MANUALE UTENTE USER MANUAL IT - EN...
- Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
-
Page 3: Table Of Contents
3. 1 Modalità RDM 3. 2 Modalità Cable Test Certificato di garanzia Contenuto dell'imballo: • DATAMASTER • Custodia • Cavo micro USB • Adattatore DMX XLR 3p femmina - 5p maschio • Adattatore DMX XLR 5p femmina - 3p maschio... -
Page 4: Avvertenze Generali
DATAMASTER ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla . -
Page 5: Introduzione
Questo potente strumento rileva automaticamente i dispositivi RDM connessi, consen- tendone il monitoraggio e il controllo in modo diretto e veloce. Dal display del DATAMASTER è possibile leggere le informazioni sullo stato della fixture connessa, senza dover arrivare vicino alla fixture stessa. -
Page 6: Elementi Di Comando E Collegamenti
DATAMASTER 1.2 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello superiore Pannello inferiore Fig.2 1. PORTA MICRO USB per cavo di alimentazione della batteria interna PANNELLO DI CONTROLLO con display e 6 pulsanti per accesso e gestione delle diverse funzioni 3. DMX IN (XLR a 5 poli) Consente di ricevere un segnale DMX in entrata;... -
Page 7: Funzioni E Impostazioni
DATAMASTER - 2 - FUNZIONI E IMPOSTAZIONI 2.1 IMPOSTAZIONE BASE Il DATAMASTER dispone di un display OLED e 6 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). DOWN LEFT RIGHT ENTER MODE Per scorrere attra- Per scorrere attra-... -
Page 8: Struttura Menu
DATAMASTER 2.2 STRUTTURA MENU MENU ð No Fixtures Found Discovering... ð ð Send DMX Edit Mode Normal ð Show Level As Decimal Percent Clear All Channels ð DMX Sequence Play Sequence Edit Sequence ð Delete Sequence No/Yes ð Store Scene Scene 1 - 32 ð... -
Page 9: Esempi Di Funzionamento
Per entrare nella modalità RDM, scorrere nel menu tramite i tasti UP/DOWN, quindi selezionare la voce RDM e premere ENTER per confermare. Il DATAMASTER ricercherà e visualizzerà tutti gli attributi e le informazioni relative al dispositivo collegato. DMX OUT Fig.4 - Modalità RDM... -
Page 10: Modalità Cable Test
La modalità CABLE TEST permette di testare la continuità dei singoli poli presenti nei cavi XLR. Collegare il cavo da testare all’unità DATAMASTER mediante i connettori XLR In/out. Per entrare nella modalità CABLE TEST scorrere nel menu tramite i tasti UP/DOWN, quindi selezionare la voce CABLE TEST e premere ENTER per confermare. - Page 11 Note...
- Page 12 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
- Page 13 3. 1 RDM mode 3. 2 Cable Test mode Warranty Packing content • DATAMASTER • Pouch • Micro USB charging cable • 3-pole XLR female to 5-pole XLR male DMX adapter • 5-pole XLR female to 3-pole XLR male DMX adapter...
-
Page 14: General Instructions
DATAMASTER WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with . -
Page 15: Introduction
- 1 - INTRODUCTION 1.1 DESCRIPTION DATAMASTER is a very compact and versatile RDM-DMX tool, a “must-have” for all LD. This powerful tool automatically detects the RDM-enabled devices and allows to monitor and control them in a very fast way. Fixtures status information such as the burning time of the lamp can be read directly on the DATA- MASTER: the user doesn’t have to go to the fixture. -
Page 16: Operating Elements And Connections
DATAMASTER 1.2 OPERATING ELEMENTS AND CONNECTION Top panel Bottom panel Fig.2 1. MICRO USB PORT for charging cable 2. CONTROL PANEL with display and 6 buttons used to access the control panel functions and manage them 3. DMX IN (5-pole XLR) These connectors are used to receive an incoming;... -
Page 17: Functions And Settings
DATAMASTER - 2 - FUNCTIONS AND SETTINGS 2.1 BASIC SETUP The DATAMASTER has an OLED display and 6 buttons for access to the functions of the control panel (fig.3). DOWN LEFT RIGHT ENTER MODE To scroll through To scroll through... -
Page 18: Menu Structure
DATAMASTER 2.2 MENU STRUCTURE MENU ð No Fixtures Found Discovering... ð ð Send DMX Edit Mode Normal ð Show Level As Decimal Percent Clear All Channels ð DMX Sequence Play Sequence Edit Sequence ð Delete Sequence No/Yes ð Store Scene Scene 1 - 32 ð... -
Page 19: Operation Examples
To enter in the RDM mode, use the UP/DOWN buttons to scroll through the menu , then select RDM and press the ENTER button to confirm. The DATAMASTER will search and show all the attributes and information about the connected fixtures. DMX OUT... -
Page 20: Cable Test Mode
The CABLE TEST mode allows you to test the continuity of each pole in the XLR cable. Connect the cable to the DATAMASTER unit through the XLR in/out connectors. To enter the CABLE TEST mode, use the UP/DOWN buttons to scroll through the menu, then select CABLE TEST and press ENTER to confirm. - Page 21 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
- Page 24 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
