KNX CP TP Acoplador de línea y de área KNX TP
70148
Instrucciones de instalación
Instrucciones de seguridad y de uso

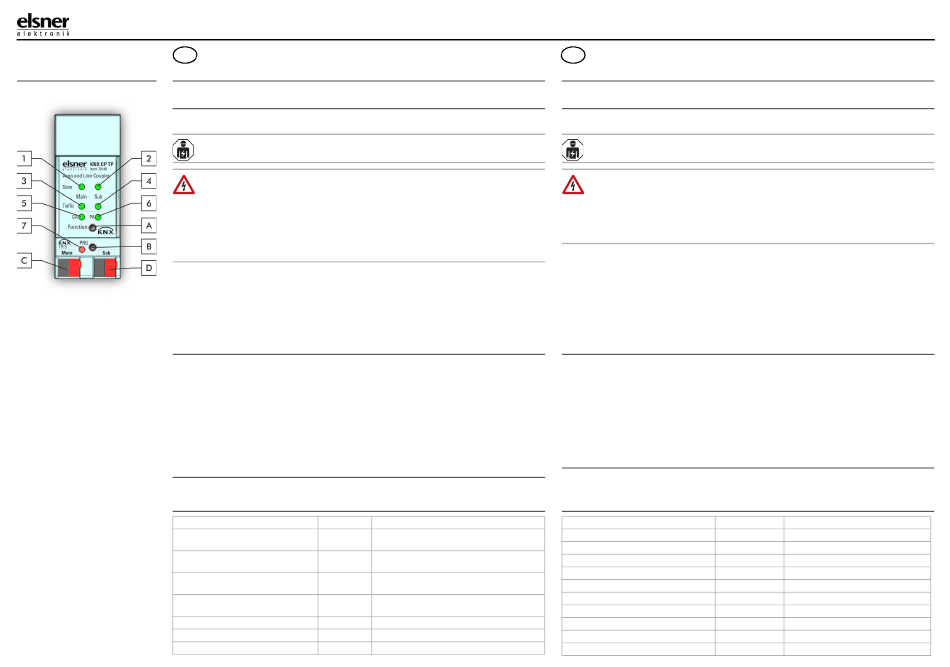

Fig. 1
El manual del producto y el archivo del producto (aplicación ETS 5) se pueden descargar
en el menú «Servicio» del sitio web de Elsner Elektronik en www.elsner-elektronik.de.
• Inspeccione el dispositivo en busca de daños antes de la instalación. Ponga en funcionamiento
sólo los dispositivos no dañados.
• Cumplir con las directrices, reglamentos y disposiciones aplicables a nivel local para la instalación
eléctrica.
• Ponga inmediatamente fuera de funcionamiento el dispositivo o la instalación y protéjalo contra
una conexión involuntaria si ya no está garantizado el funcionamiento seguro.
Utilice el dispositivo exclusivamente para la automatización de edificios y respete las instrucciones
de uso. El uso inadecuado, las modificaciones en el aparato o la inobservancia de las instrucciones
de uso invalidan cualquier derecho de garantía.
ES Estructura del dispositivo
Utilizar el dispositivo sólo como instalación fija, es decir, sólo cuando está montado y tras haber
1 Estado del bus KNX TP (línea
finalizado todas las labores de instalación y puesta en marcha y sólo en el entorno previsto para
principal)
ello.
verde: la línea principal funcio-
Elsner Elektronik no se hace responsable de las modificaciones de las normas posteriores a la pu-
na correctamente
blicación de este manual.
naranja: función manual activa-
Descripción
da
2 Estado del bus KNX TP (línea se-
El acoplador de líneas KNX TP KNX CP TP conecta dos líneas de par trenzado TP como línea
cundaria)
principal y línea secundaria. El KNX CP TP se puede utilizar como acoplador de líneas, acoplador
3 Tráfico de telegramas KNX TP de áreas o repetidor (sin filtrado).
(línea princ.)
El KNX CP TP puede filtrar los telegramas que se van a redireccionar según la topología y el grupo
4 Tráfico de telegramas KNX TP
al que están dirigidos. Se admiten telegramas largos de hasta 240 bytes APDU. La configuración a
(línea sec.)
través de la línea secundaria se puede desactivar. Hay opciones especiales disponibles para el re-
5 Direcciones de grupo filtro
direccionamiento de telegramas. La función de filtrado se puede desactivar brevemente con el bo-
6 Direcciones físicas filtro tón de función, por ejemplo, durante la puesta en servicio. El KNX CP TP regresa automáticamen-
7 LED de programación
te al modo de funcionamiento normal cuando ha finalizado el intervalo de tiempo predefinido.
A Botón de función
El dispositivo se alimenta a través de la línea principal. Los LED indican los estados de funciona-
B Botón de programación
miento y de filtro, los fallos de funcionamiento y los fallos de comunicación. Las líneas están sepa-
C Conexión de la línea principal
radas de forma galvánica.
KNX TP
Volumen de suministro
D Conexión de la línea secundaria
• Acoplador de línea
KNX TP
• 2 conectores KNX
EN Device structure
Botones e indicadores LED
1 Bus state KNX TP (Main line)
green: Main line OK
Estado del bus KNX TP (línea sec.)
orange: Manual Function active
Tráfico de telegramas KNX TP (línea
2 Bus state KNX TP (Subline)
princ.)
3 Telegram traffic KNX TP (Main
Tráfico de telegramas KNX TP (línea
line)
princ.)
4 Telegram traffic KNX TP (Sub-
line)
Tráfico de telegramas KNX TP (línea
5 Group Address routing
secundaria)
6 Physical Address routing
Tráfico de telegramas KNX TP (línea
7 Programming LED
secundaria)
A Function button
B Programming button Direcciones de grupo filtro
C KNX TP main line connector
Direcciones de grupo filtro
D KNX TP subline connector
Direcciones de grupo filtro
La instalación, el control, la puesta en marcha y la eliminación de fallos pueden llevarse a
cabo únicamente por un electricista autorizado.
¡PRECAUCIÓN!
¡Tensión eléctrica!
En el interior del aparato hay componentes conductores de tensión no protegidos.
verde La línea secundaria funciona correctamente
verde (inter- Tráfico de telegramas
mitente)
rojo (inter- Fallo de transmisión
mitente)
verde (inter- Tráfico de telegramas
mitente)
rojo (inter- Fallo de transmisión
mitente)
verde Filtro activo
naranja Enviar todas
rojo Bloquear todas
EN
KNX TP Area and Line Coupler
Installation instructions
Safety and operating instructions
The product manual and the product file (ETS 5 application) can be downloaded from the
Elsner Elektronik website on www.elsner-elektronik.de in the "Service" menu.
Installation, testing, operational start-up and troubleshooting should only be performed by
an authorised electrician.
CAUTION!
Live voltage!
There are unprotected live components inside the device.
• Inspect the device for damage before installation. Only put undamaged devices into operation.
• Comply with the locally applicable directives, regulations and provisions for electrical installation.
• Immediately take the device or system out of service and secure it against unintentional switch-
on if risk-free operation is no longer guaranteed.
Use the device exclusively for building automation and observe the operating instructions. Impro-
per use, modifications to the device or failure to observe the operating instructions will invalidate
any warranty or guarantee claims.
Operate the device only as a fixed-site installation, i.e. only in assembled condition and after con-
clusion of all installation and operational start-up tasks, and only in the surroundings designated
for it.
Elsner Elektronik is not liable for any changes in norms and standards which may occur after publi-
cation of these operating instructions.

Description

The KNX TP line coupler KNX CP TP connects two TP lines as main line and subline. KNX CP
TP can be used as KNX line coupler and KNX area coupler or KNX repeater (without filtering).
KNX CP TP is able to filter the traffic according to the installation place in the bus system hierarchy
and according to the built-in filter tables for group-oriented communication. Long messages with
up to 240 bytes APDU are supported. Configuring from subline can be deactivated. Special functi-
ons for transmission of telegrams are available. Filtering can be temporarily deactivated on pres-
sing the Function button (Manual Function), i.e. to ease commissioning. KNX CP TP then switches
back to normal operation after expiry of a configurable time period.
The device is supplied with power by the main line. Operational and filtering states, malfunction
and faulty communication are indicated by LEDs. Lines have a galvanic separation between each
other.

Scope of delivery

• Line Coupler
• 2x KNX terminal

Buttons and LEDs description

Bus state KNX TP (Subline) green
Telegram traffic KNX TP (Main line) green (blinking)
Telegram traffic KNX TP (Main line) red (blinking)
Telegram traffic KNX TP (Subline) green (blinking)
Telegram traffic KNX TP (Subline) red (blinking)
Group Address routing green
Group Address routing orange
Group Address routing red
Group Address routing [off]
Physical Address routing green
Physical Address routing orange
Subline OK
Telegram traffic extent
Transmission error
Telegram traffic extent
Transmission error
Filter active
Route all
Block all
Main line / subline different
Filter active
Route all
