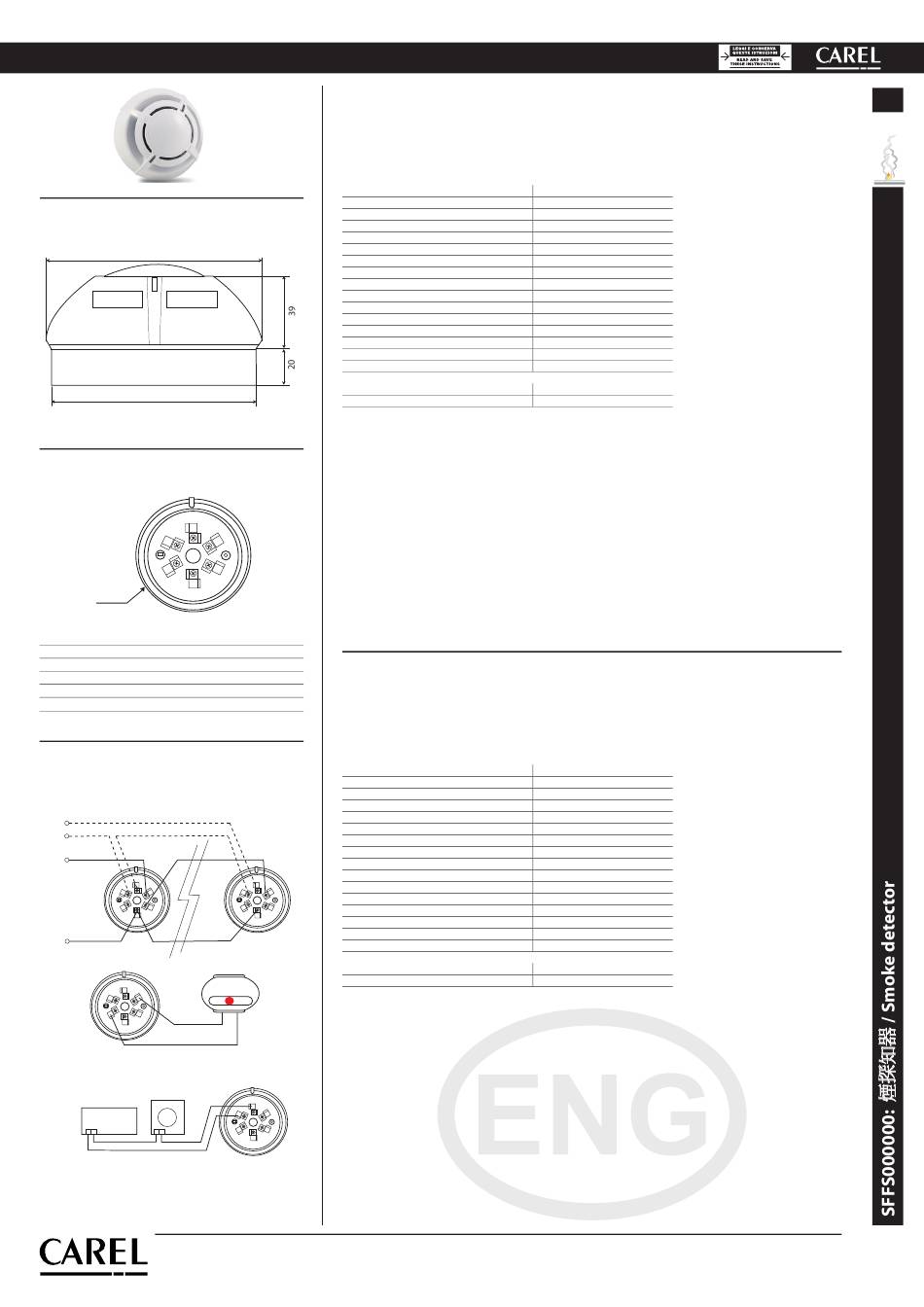

Carel SFFS000000 Quick Start Manual

cod. +050000520 - rel. 1.5 - 21.04.2015
SFFS000000: 煙検知器 / Smoke detector
寸法/ Dimensions
106
100
電気接続 / Electrical connection
2
3
4
ﾘｰﾄﾞ
5
ポジティブライン入力 / Positive line input
1/+
リレー / Relay
2/R
リレー / Relay
3/R
リピータの負出力 / Repeater neg. output
4/SCR
ネガティブライン / Negative line
5/-
ポジティブライン出力 / Positive line output
6/+
配線図 / Wiring diagrams
TAMPER
+LINEA
2
1
3
6
4
5
-LINEA
2
1
3
4 6
5
ﾘﾋﾟｰﾀｰ / Repeater
POWER
SUPPLY
+ - - +
ﾘﾚｰへの接続 / Connection to Relay
CAREL INDUSTRIES HQs
Via dell'Industria, 11 - 35020 Brugine - Padova (Italy)
Tel. (+39) 049 9716611 – Fax (+39) 049 9716600
http://www.carel.com – e-mail: carel@carel.com
説明
光学式の煙検知器は、燃焼副産物（可視の煙）の存在を感知します。操作原理は光散乱技術
(ﾁﾝﾀﾞﾙ効果)に基づいています。検知器は火災検知を必要とするｱﾗｰﾑｼｽﾃﾑ内の能動的部品として
使用されます。当該ﾃﾞﾊﾞｲｽは、Carelのｺﾝﾄﾛｰﾗに一体化して使用することができます。EN 54-7に
準拠しています。
技術仕様
樹脂
色
供給電源
定格電流
ｱﾗｰﾑ電流
led視界
保管温度
使用温度
最大空気速度
相対湿度
保護等級
磁石試験
ﾘﾚｰ
信号ﾘﾋﾟｰﾀｰ
ｾﾝｻ範囲
ｼｰﾙﾄﾞ接続ｹｰﾌﾞﾙ
ｺｰﾄﾞ
SFFS000000
Fig. 1
メンテナンス
正確な検知を行うには使用国のﾙｰﾙﾆ基づいて、定期的なﾒﾝﾃﾅﾝｽが必要です。
定期検査
煙発生器を使用して検出器の正しい動作を確認してください（センサを損傷または汚していな
いことを確認してください）。
リードスイッチをマグネットで作動させることによって、アラームをシミュレートすることも
1
できます。 ただし、リードテストでは正しい煙の検出を確認していません。
クリーニング
6
検出チャンバーに圧縮空気を吹き付けることにより、定期的に検出器を清掃してください。 2本
のネジを緩めて検出器を取り外し、検出チャンバーを開きます。 清掃後、ユニットの再組み立
てを行い、ベースの位置に特に注意してください（内部リードスイッチがベースにスタンプさ
れた4番に揃っていることを確認してください）。 締めすぎないように、2本のネジを使用して
検出器を閉じます。
Fig. 2
Description
The optical smoke detector senses the presence of combustion byproducts (visible smoke). The operating
principle is based on the light scattering technique (Tyndall eff ect). The detector is used as an active compo-
nent in alarm systems requiring a fi re detection line. The device can be integrated into Carel controllers, and
is made in compliance with EN 54-7.
Technical specifi cations
Plastic
Colour
Power supply
Normal current
Alarm current
LED visibility
Storage temperature
Operating temperature
Max. speed air
Relative humidity
2
Index of protection
1
3
Testing by magnet
6 Relay
4
5
Signal repeater
Sensor coverage:
Shielded connection cable
Code
SFFS000000
+ -
Maintenance
For correct detector operation, periodical maintenance must be performed depending on the country disposal.
Periodical testing
Check correct detector operation using a smoke generator (making sure not to damage or dirty the sensor).
An alarm can also be simulated by activating the internal reed switch by magnet at the point marked "Reed"
2
on the wiring diagram. Note however that the reed test does not verify correct smoke detection.
1
3
4 6
Cleaning
5
Clean the detector periodically by blowing compressed air into the detection chamber. Remove the detector
by unscrewing the two screws and open the detection chamber. After cleaning reassemble the unit, paying
special attention to the position of the base (make sure the internal reed switch is aligned with number 4
stamped on the base). Close the detector using the two screws, without over-tightening.
Fig. 3
ABS
白
12...28 Vdc
50μA at 24 Vdc
25mA at 24 Vdc
360° (ﾀﾞﾌﾞﾙled)
-10...+70°C
-10...+70°C
0,2 m/s
<93% 、結露無き事
IP 20
実施
max. 1A 30Vdc
14mA at 24 Vdc
40m 2 max
sez. min 0,5 mm 2
供給電源
12...24 Vdc
Tab. 1
配線ダイアグラムの
"Reed"とマークされたポイントで、内部
ABS
White
12...28 Vdc
50μA a 24 Vdc
25mA a 24 Vdc
360° (double led)
-10...+70°C
-10...+70°C
0,2 m/s
<93% not-condensing
IP 20
Yes
max. 1A 30Vdc
14mA a 24 Vdc
40m 2 max
sez. min 0,5 mm 2
Power supply
12 to 24 Vdc
Tab. 1
cod. +050000520 - rel. 1.5 - 21.04.2015
