0121-01.480 Index 01
12.2014

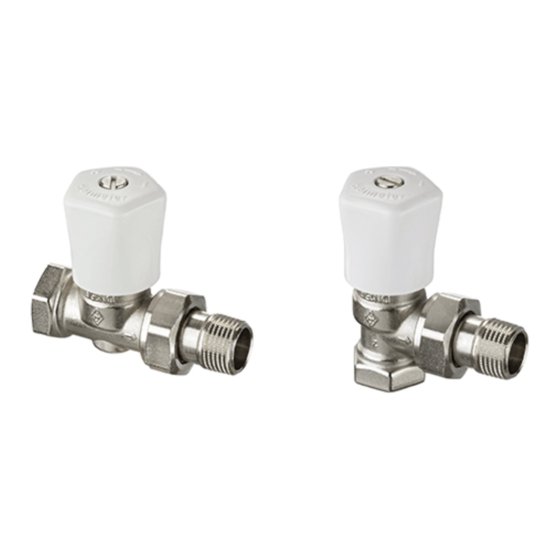

Mikrotherm
Heizkörper-Regulierventil mit Voreinstellung
Montage- und Bedienungsanleitung

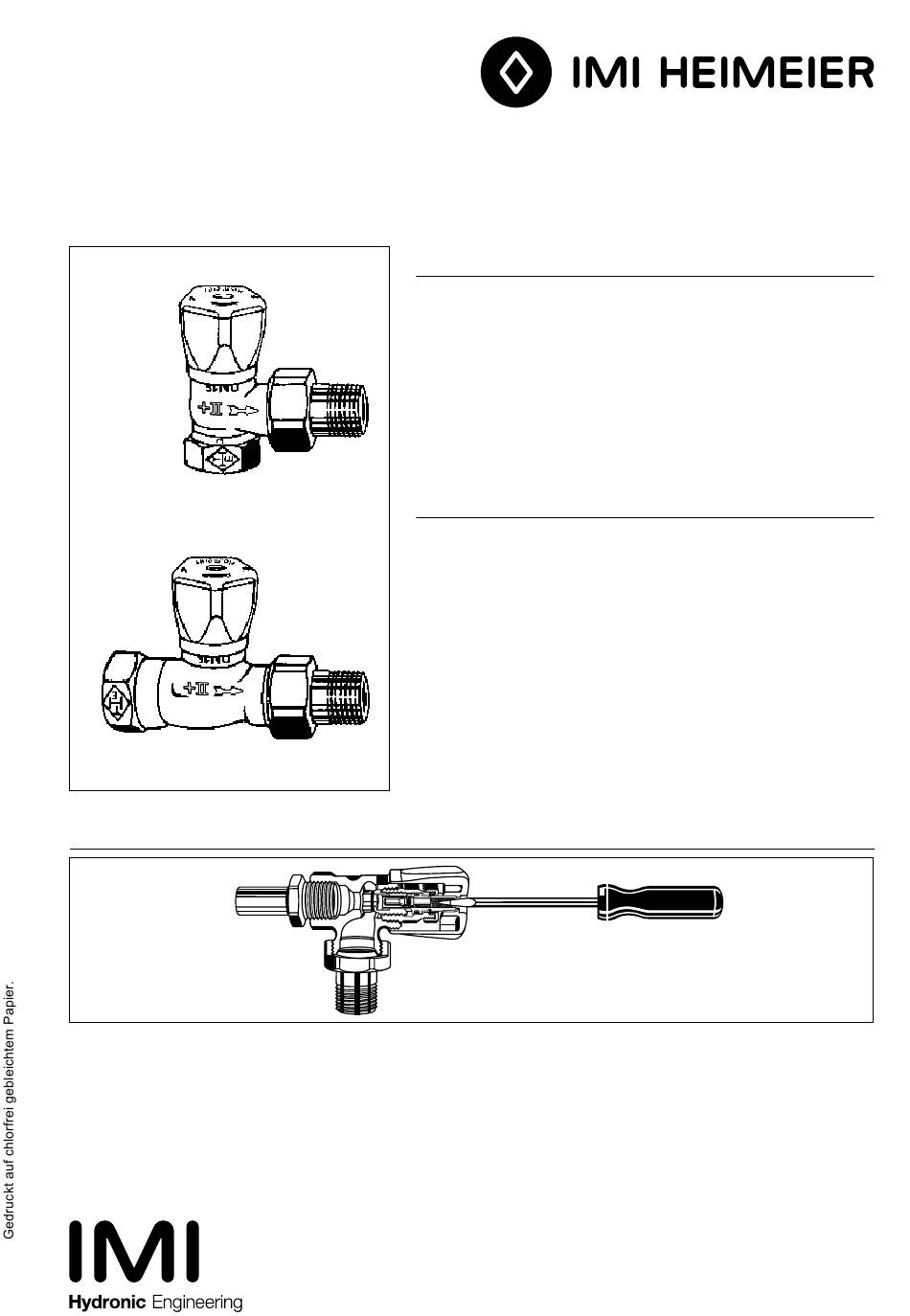

Absperrung, Voreinstellung
1. Ventil durch rechtsdrehen schließen.
2. Handradbefestigungsschraube herausdrehen.
3. Regulierstift mit Schraubendreher durch
Drehen im Uhrzeigersinn bis zum Anschlag
einschrauben.
4. Die Voreinstellung ist unter Beachtung der
Diagramme zu ermitteln
und durch Linksdrehen vorzunehmen.
Anwendung
Das HEIMEIER Mikrotherm Regulierventil wird in Pum-
penwarmwasser-Heizungsanlagen, Schwerkraft- oder
Niederdruck-Dampfanlagen eingesetzt. Die nichtstei-
gende Doppelspindel mit dem Mikrotherm-Regulierkegel
ermöglicht den hydraulischen Abgleich durch Voreinstel-
lung. Mikrotherm ist umrüstbar in ein Thermostatventil
durch Austausch des Mikrotherm-Oberteils gegen ein
Thermostat-Oberteil.
Montage
Das Einschrauben der Anschlussverschraubung
wird mit einem handelsüblichen Stufenschlüssel
vorgenommen.
Die Gewinde der Anschlussverschraubung und der
Rohrleitung müssen vor dem Einschrauben fachgerecht
eingedichtet werden.
Rohrleitungen sind vor Inbetriebnahme der
Heizungsanlage durchzuspülen. Beim Befüllen der
Anlage sind die Heizkörper-Regulierventile völlig zu
öffnen, damit sich eventuelle Schmutzpartikel nicht im
Ventilsitz festsetzen.
5. Handradbefestigungsschraube einsetzen und
festschrauben.
Hinweise:
– Lösen und Festziehen des Mikrotherm Oberteils nur
bei geöffnetem Ventil vornehmen.
– Nach erstem Probeheizen bei DN 32
Stopfbuchs-Überwurfmutter prüfen und,
falls erforderlich, nachziehen.
IMI Hydronic Engineering Deutschland GmbH · Postfach 1124 · 59592 Erwitte
Technische Änderungen vorbehalten.
