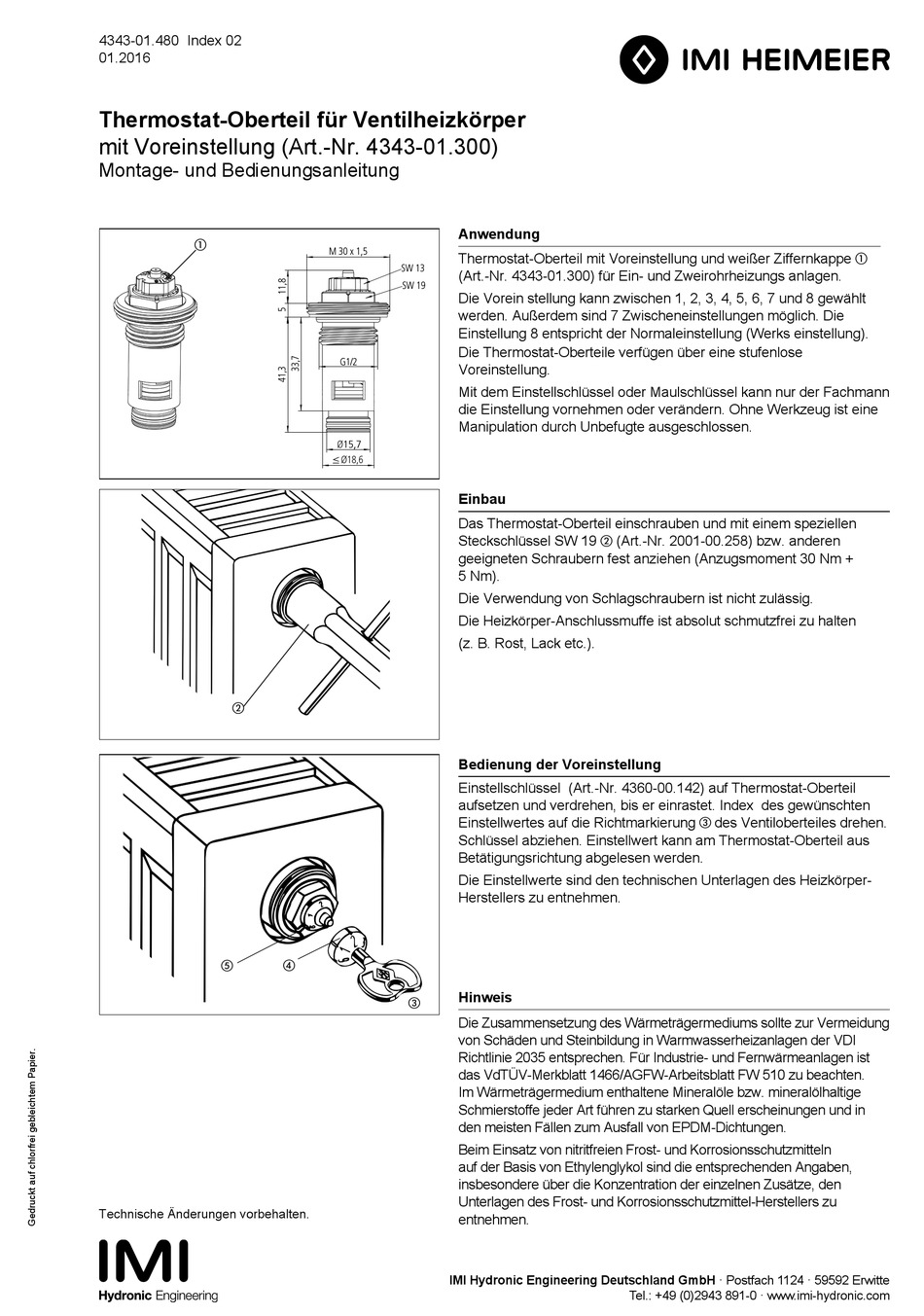

4343-01.480 Index 02
01.2016

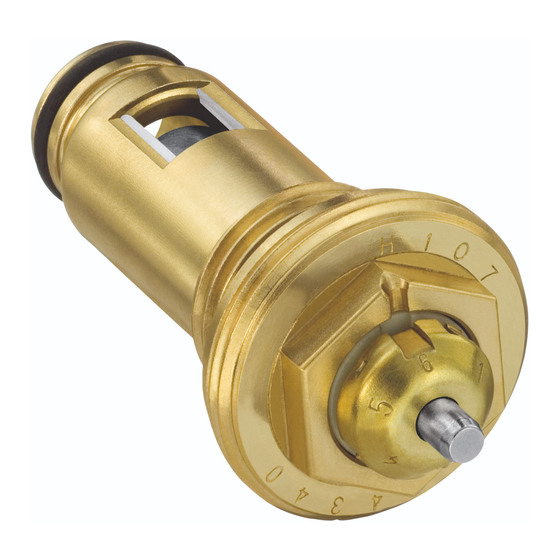

Thermostat-Oberteil für Ventilheizkörper
mit Voreinstellung (Art.-Nr. 4343-01.300)
Montage- und Bedienungsanleitung
�
�
�
Technische Änderungen vorbehalten.
M 30 x 1,5
SW 13
SW 19
G1/2
Ø15,7
Ø18,6
4343-01.300
�
�
IMI Hydronic Engineering Deutschland GmbH · Postfach 1124 · 59592 Erwitte
Anwendung
Thermostat-Oberteil mit Voreinstellung und weißer Ziffernkappe
(Art.-Nr. 4343-01.300) für Ein- und Zweirohrheizungs anlagen.
Die Vorein stellung kann zwischen 1, 2, 3, 4, 5, 6, 7 und 8 gewählt
werden. Außerdem sind 7 Zwischeneinstellungen möglich. Die
Einstellung 8 entspricht der Normaleinstellung (Werks einstellung).
Die Thermostat-Oberteile verfügen über eine stufenlose
Voreinstellung.
Mit dem Einstellschlüssel oder Maulschlüssel kann nur der Fachmann
die Einstellung vornehmen oder verändern. Ohne Werkzeug ist eine
Manipulation durch Unbefugte ausgeschlossen.
Einbau
Das Thermostat-Oberteil einschrauben und mit einem speziellen
Steckschlüssel SW 19
(Art.-Nr. 2001-00.258) bzw. anderen
�
geeigneten Schraubern fest anziehen (Anzugsmoment 30 Nm +
5 Nm).
Die Verwendung von Schlagschraubern ist nicht zulässig.
Die Heizkörper-Anschlussmuffe ist absolut schmutzfrei zu halten
(z. B. Rost, Lack etc.).
Bedienung der Voreinstellung
Einstellschlüssel (Art.-Nr. 4360-00.142) auf Thermostat-Oberteil
aufsetzen und verdrehen, bis er einrastet. Index des gewünschten
Einstellwertes auf die Richtmarkierung
Schlüssel abziehen. Einstellwert kann am Thermostat-Oberteil aus
Betätigungsrichtung abgelesen werden.
Die Einstellwerte sind den technischen Unterlagen des Heizkörper-
Herstellers zu entnehmen.
Hinweis
Die Zusammensetzung des Wärmeträgermediums sollte zur Vermeidung
von Schäden und Steinbildung in Warmwasserheizanlagen der VDI
Richtlinie 2035 entsprechen. Für Industrie- und Fernwärmeanlagen ist
das VdTÜV-Merkblatt 1466/AGFW-Arbeitsblatt FW 510 zu beachten.
Im Wärmeträgermedium enthaltene Mineralöle bzw. mineralölhaltige
Schmierstoffe jeder Art führen zu starken Quell erscheinungen und in
den meisten Fällen zum Ausfall von EPDM-Dichtungen.
Beim Einsatz von nitritfreien Frost- und Korrosionsschutzmitteln
auf der Basis von Ethylenglykol sind die entsprechenden Angaben,
insbesondere über die Konzentration der einzelnen Zusätze, den
Unterlagen des Frost- und Korrosionsschutzmittel-Herstellers zu
entnehmen.
Tel.: +49 (0)2943 891-0 · www.imi-hydronic.com
�
des Ventiloberteiles drehen.
�
