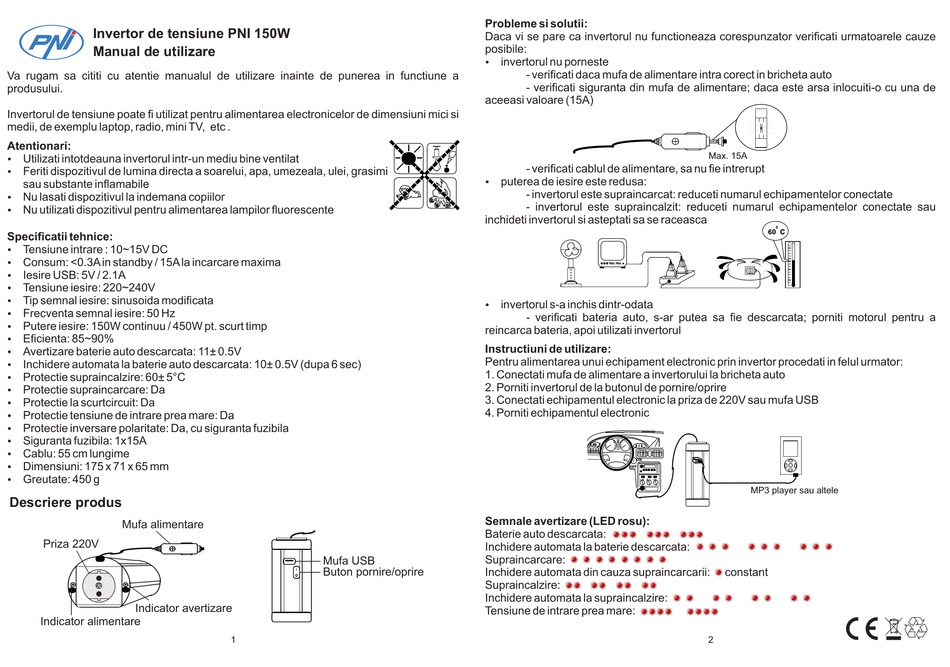

PNI 150W User Manual

Invertor de tensiune PNI 150W
Manual de utilizare
Va rugam sa cititi cu atentie manualul de utilizare inainte de punerea in functiune a
produsului.
Invertorul de tensiune poate fi utilizat pentru alimentarea electronicelor de dimensiuni mici si
medii, de exemplu laptop, radio, mini TV, etc .
Atentionari:
Utilizati intotdeauna invertorul intr-un mediu bine ventilat
Ÿ
Feriti dispozitivul de lumina directa a soarelui, apa, umezeala, ulei, grasimi
Ÿ
sau substante inflamabile
Ÿ Nu lasati dispozitivul la indemana copiilor
Nu utilizati dispozitivul pentru alimentarea lampilor fluorescente
Ÿ
Specificatii tehnice:
Ÿ Tensiune intrare : 10~15V DC
Consum: <0.3A in standby / 15A la incarcare maxima
Ÿ
Iesire USB: 5V / 2.1A
Ÿ
Tensiune iesire: 220~240V
Ÿ
Tip semnal iesire: sinusoida modificata
Ÿ
Frecventa semnal iesire: 50 Hz
Ÿ
Putere iesire: 150W continuu / 450W pt. scurt timp
Ÿ
Ÿ Eficienta: 85~90%
Ÿ Avertizare baterie auto descarcata: 11± 0.5V
Inchidere automata la baterie auto descarcata: 10± 0.5V (dupa 6 sec)
Ÿ
Protectie supraincalzire: 60± 5°C
Ÿ
Protectie supraincarcare: Da
Ÿ
Protectie la scurtcircuit: Da
Ÿ
Protectie tensiune de intrare prea mare: Da
Ÿ
Protectie inversare polaritate: Da, cu siguranta fuzibila
Ÿ
Ÿ Siguranta fuzibila: 1x15A
Cablu: 55 cm lungime
Ÿ
Dimensiuni: 175 x 71 x 65 mm
Ÿ
Greutate: 450 g
Ÿ

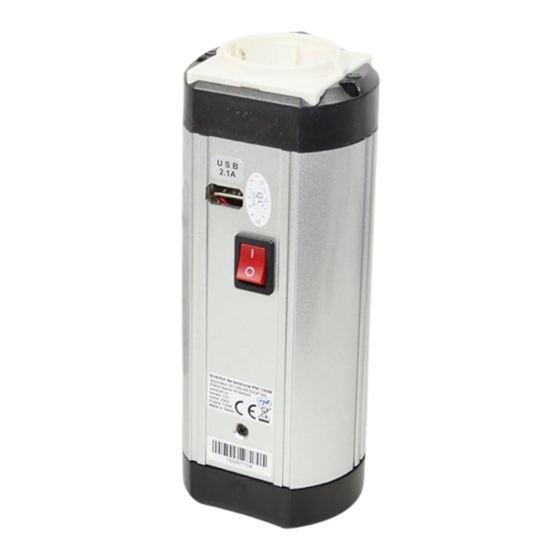

Descriere produs
Mufa alimentare
Priza 220V
Indicator avertizare
Indicator alimentare
Mufa USB
Buton pornire/oprire
1
Probleme si solutii:
Daca vi se pare ca invertorul nu functioneaza corespunzator verificati urmatoarele cauze
posibile:
invertorul nu porneste
Ÿ
- verificati daca mufa de alimentare intra corect in bricheta auto
- verificati siguranta din mufa de alimentare; daca este arsa inlocuiti-o cu una de
aceeasi valoare (15A)
- verificati cablul de alimentare, sa nu fie intrerupt
puterea de iesire este redusa:
Ÿ
- invertorul este supraincarcat: reduceti numarul echipamentelor conectate
- invertorul este supraincalzit: reduceti numarul echipamentelor conectate sau
inchideti invertorul si asteptati sa se raceasca
invertorul s-a inchis dintr-odata
Ÿ
- verificati bateria auto, s-ar putea sa fie descarcata; porniti motorul pentru a
reincarca bateria, apoi utilizati invertorul
Instructiuni de utilizare:
Pentru alimentarea unui echipament electronic prin invertor procedati in felul urmator:
1. Conectati mufa de alimentare a invertorului la bricheta auto
2. Porniti invertorul de la butonul de pornire/oprire
3. Conectati echipamentul electronic la priza de 220V sau mufa USB
4. Porniti echipamentul electronic
Semnale avertizare (LED rosu):
Baterie auto descarcata:
Inchidere automata la baterie descarcata:
Supraincarcare:
Inchidere automata din cauza supraincarcarii:
Supraincalzire:
Inchidere automata la supraincalzire:
Tensiune de intrare prea mare:
Max. 15A
MP3 player sau altele
constant
2
