Summary of Contents for PNI BPS01

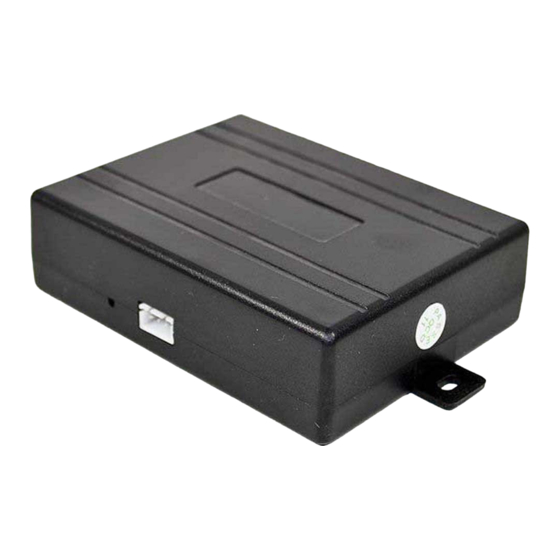

- Page 1 Modul bypass PNI BPS01 *Compatible with PNI Escort Start-360 car alarm* User manual...
- Page 2 Introduction The PNP BPS01 module is used when installing an engine starter fitted with a RF frequency check system. This type of system uses a chip embedded in the vehicle key, transmitting a RF signal. This signal is received through an antenna (coil) around the ignition lock and then sent to the immobilizer.
- Page 3 Close the module. This will keep the key in place. Important: When using this connection mode ensure that the BPS01 module is in front of the ignition lock. NOT above or under it. Factory...
- Page 4 NOTA: This option will not work for European cars. 1. Open the BPS01 module and insert the key through the receiver marked with black as in the picture above. 2. Close the module. This will keep the key in position.
- Page 5 NOTE: This option will not work for European cars. 7. Open the BPS01 module and insert the key through the receiver marked with black as in the picture above. 8. Close the module. This will keep the key in position.
- Page 6 Some cars can not operate with two keys at once (example: Ford Escape, Mazda Tribute). They will have an additional keysense wire that must be connected, depending on the polarity, to the green (-) or purple (+) wire of the BPS01 module for the proper remote engine start.
-
Page 8: Manual De Utilizare
Modul bypass PNI BPS01 *compatibil cu alarma auto PNI Escort Start-360* Manual de utilizare... - Page 10 Introducere Modulul PNI BPS01 este utilizat atunci cand instalati un dispozitiv de pornire a motorului dotat cu sistem de verificare bazat pe unde RF (radio frecventa). Acest tip de sistem utilizeaza un chip, incorporat in cheia autovehiculului, ce transmite un semnal RF.
- Page 11 Varianta standard de conectare 1. Deschideti modulul BPS01 si introduceti cheia prin receptorul marcat cu negru, ca in imaginea de mai sus. 2. Inchideti modulul. Acest lucru va mentine cheia in pozitie. Important: Cand utilizati aceasta metoda de conexiune asigurati-va ca modulul BPS01 se afla in fata contactului auto.
- Page 12 NOTA: Aceasta varianta nu va functiona pentru autovehiculele europene. 1. Deschideti modulul BPS01 si introduceti cheia prin receptorul marcat cu negru, ca in imaginea de mai sus. 2. Inchideti modulul. Acest lucru va mentine cheia in pozitie.
- Page 13 NOTA: Aceasta varianta nu va functiona pentru autovehiculele europene. 1. Deschideti modulul BPS01 si introduceti cheia prin receptorul marcat cu negru, ca in imaginea de mai sus. 2. Inchideti modulul. Acest lucru va mentine cheia in pozitie.
- Page 14 Unele autovehicule nu pot functiona cu doua chei odata (exemplu: Ford Escape, Mazda Tribute). Acestea vor prezenta in plus un fir keysense care trebuie conectat, in functie de polaritate, la firul verde (-) sau la cel mov (+) al modulului BPS01 pentru functionarea corespunzatoare a pornirii motorului de la distanta.
- Page 16 Bypass Modul PNI BPS01 Kompatibilis a PNI Escort Start-360 automatikus riasztóval Felhasználói kézikönyv...
- Page 18 Bevezetés A PNP BPS01 modult egy RF vezetékes frekvenciaellenőrző rendszerrel ellátott motorindító telepítésekor használják. Ez a rendszer egy chipet tartalmaz, amely be van ágyazva a járműkulcsba, és RF jelet továbbít. Ezt a jelet a gyújtás körüli antennán (tekercsen) keresztül fogadják, majd az indításgátlóra küldi. Miután megkapta a megfelelő...
- Page 19 összeset törölni fogják, majd emlékeznek a rendszerre. Szabványos csatlakozási lehetőség 1.Nyissa ki a BPS01 modult, és helyezze be a kulcsot a fekete jelzésű vevőkészüléken keresztül, mint a fenti képen. 2. Csukja be a modult. Ez megtartja a kulcsot.
- Page 20 MEGJEGYZÉS: Ez az opció nem működik az európai autók számára. 1. Nyissa fel a BPS01 modult, és helyezze be a kulcsot a fekete jelzésű vevőkészüléken keresztül, mint a fenti képen. 2. Csukja be a modult. Ez megtartja a kulcsot.
- Page 21 MEGJEGYZÉS: Ez az opció nem működik az európai autók számára. 1. Nyissa fel a BPS01 modult, és helyezze be a kulcsot a fekete jelzésű vevőkészüléken keresztül, mint a fenti képen. 2. Csukja be a modult. Ez megtartja a kulcsot.
- Page 22 Egyes autók egyszerre nem működhetnek két gomb segítségével (például: Ford Escape, Mazda Tribute). Ezenkívül kulcsfontosságú vezetékkel is rendelkeznek, amelyet a polaritástól függően a BPS01 modul zöld (-) vagy mov (+) vezetékéhez kell csatlakoztatni a távoli motor megfelelő indításához. Amikor a BPS01 érzékeli a jeleket a kulcsszóban, akkor automatikusan lekapcsolja a járművet, hogy felismerje a kontaktusba beírt kulcsot.
-
Page 24: Instrukcja Obsługi
Moduł bypass PNI BPS01 Kompatybilny z alarmem samochodowym PNI Escort Start-360 Instrukcja obsługi... - Page 26 Jeśli zostanie podjęty rozruch silnika, ale immobilizer nie otrzyma prawidłowego sygnału, może zablokować zapłon, a nawet układ paliwowy, uniemożliwiając zdalne uruchomienie silnika. Moduł BPS01 służy do omijania systemu immobilizera podczas zdalnego uruchamiania, zachowując fabryczne ustawienia pojazdu. Gdy zdalny układ rozruchowy silnika nie jest używany, układ immobilizera działa tak, jak został...
- Page 27 Standardowy wariant połączenia 1. Otwórz moduł BPS01 i włóż klucz przez oznaczony czarnym kolorem odbiornik, jak na powyższym obrazku. 2. Zamknij moduł. Pozwoli to zachować klucz na miejscu. Ważne: Korzystając z tej metody połączenia, upewnij się, że BPS01 znajduje się...
- Page 28 Ta opcja nie będzie działać w przypadku europejskich samochodów. UWAGA: Otwórz moduł BPS01 i włóż klucz przez oznaczony czarnym kolorem odbiornik, jak na powyższym obrazku. Zamknij moduł. Pozwoli to zachować klucz na miejscu.
- Page 29 Nie możemy zagwarantować działania tego wariantu we wszystkich typach systemów immobilizera ze względu na różnice między systemami przesyłowymi. Ta opcja nie będzie działać w przypadku europejskich samochodów. UWAGA: 1. Otwórz moduł BPS01 i włóż klucz przez oznaczony czarnym kolorem odbiornik, jak powyższym obrazku. Zamknij moduł. Pozwoli zachować...
- Page 30 Wejście stacyjki Niektóre pojazdy nie obsługują zmiany kodu klucza podczas funkcjonowania (przykład: seria Mercedes ML). Po podłączeniu różowej nici modułu BPS01 do styku pojazdu, moduł będzie aktywny przez cały czas pracy silnika, nawet po wejściu do kluczyka zapłonu.
