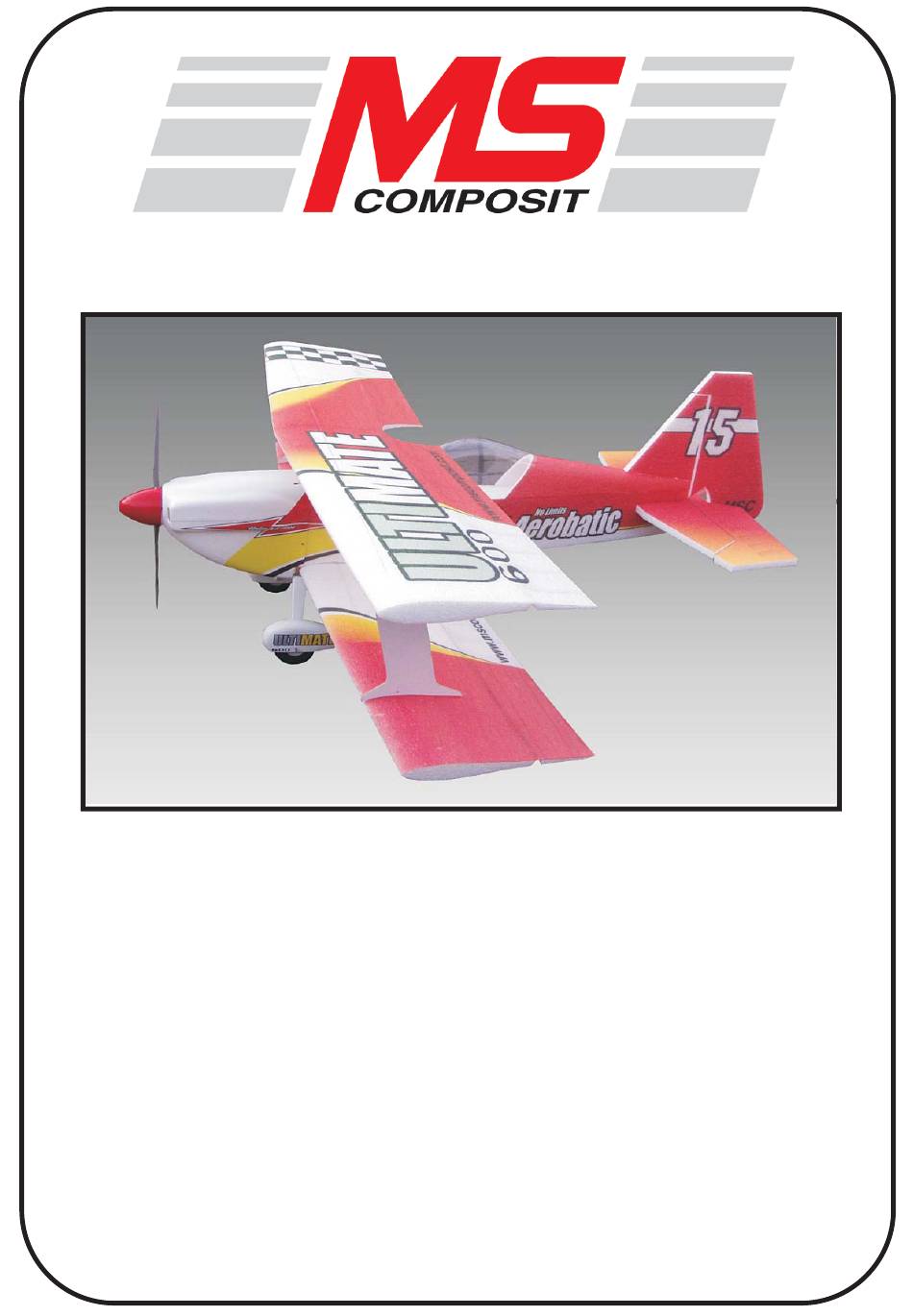

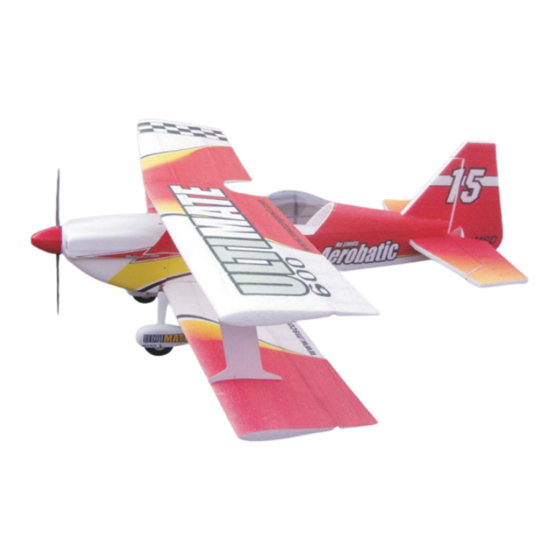

- Page 1 ULTIMATE 600 MS-41000 Stavební návod Instructions manual Montageanleitung...
- Page 2 Co potøebujete ke stavbì: / What you need for construction: / Sie werden brauchen für montage: nù ky nù 3M skelná páska vteøinové lepidlo šroubovák CA aktivátor shear knife 3M GFC tape CA glue screwdriver CA activator Shere Messer 3M GFC Klebeband Sekunden Kleber Schraubendreher CA aktivator...
- Page 3 Plastový kolík Plastic Rod 3 x15 mm ~ 6 m...
- Page 5 ~60mm ~15mm ~60mm Montá ocasních ploch A-dle smìrovky Tail installing A-in according to rudder Ruder/Hohenruder montage A-nach der Ruder 1 5 m...
- Page 6 DETAIL DETAIL stlaèit Press Eindrücken DETAIL DETAIL...
- Page 7 Montá motoru Motor installing Motor installation 2° 0° 2° Regulátor Konektory regulátoru ESC connectors Regler stecker Regler barva color...
- Page 8 plastový kryt motoru plastic motor cover Kunststoffabdeckung montá krytu cover installing Kunststoffabdeckung montage kryt motoru/aku Polepení krytu samolepící folií motor/accu cover sheeting application motor/aku Selbstklebefolie applikation abdeckung...
- Page 9 Kompletace køídel Wings construction Flügelbau 0° ~110mm ~100mm Záøez pro nosník z obou stran køídla v délce 1m Notch for wingspar from both sides of wing in 1m lenght Einschnitt für träger beiderseits im Schwinge ,1m länge h=3 mm DETAIL...
- Page 10 Vlo it laminátový nosník do záøezu (u obou køídel) GFC nosník pr.2mm Insert GFC rod to the notch (both wings) GFC rod dia.2mm Eintun träger in einschnitt (beiden Schwinge) GFC träger dm. 2mm ~ 2 mm Umístìní nosníkù position of GFC rods Stützen lokation DETAIL Pouze na spodním køídle...
- Page 11 Horní køídlo/spodní strana Upper wing/bottom side vrtat prùmìr 6mm drill dia. 6mm Oberen Schwinge/ untere seite bohrung Dm.6mm 50mm DETAIL dle vzpìr in according to brace nach der strebe M3x8 M3x8...
- Page 12 servokabel servo wire spojovací táhlo connecting rod verbindungs lenkstange DETAIL DETAIL DETAIL Vyvrtat otvor 3 mm Drill hole with dia 3 mm...
- Page 13 Detail pøekryt kabiny canopy Kabinenhaube Dr ák aku Gumové oko Accu holder Rubber band Aku halter Gummi binde ~30° Nastavení / Set-up / Einstellung ~65mm ~30° ~30° Pøijímaè uvnitø trupu RX inside fuselage RX innerhalb der Rumpf...
- Page 14 Technická data - Technical data - Technische Daten Rozpìtí /Wingspan / Spannweite : 1200 mm Délka / Lenght / Länge : 1240 mm Hmotnost / Weight /Gewicht : ~1700 g RC souprava / RC set : min. 5 ch Doporuèené pøíslušenství - Recommended acessories Empfohlener Zubehör 4x Miniservo RX min.
- Page 15 MS COMPOSIT s.r.o. Tursko 37 252 65 Tursko Czech Republic www.mscomposit.com...
