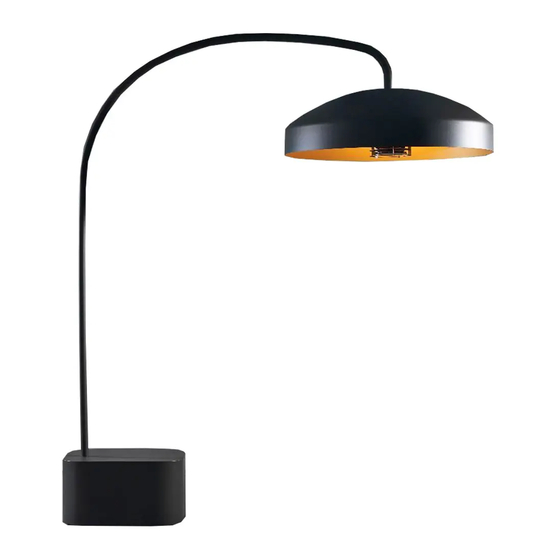

Cantilever heater
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

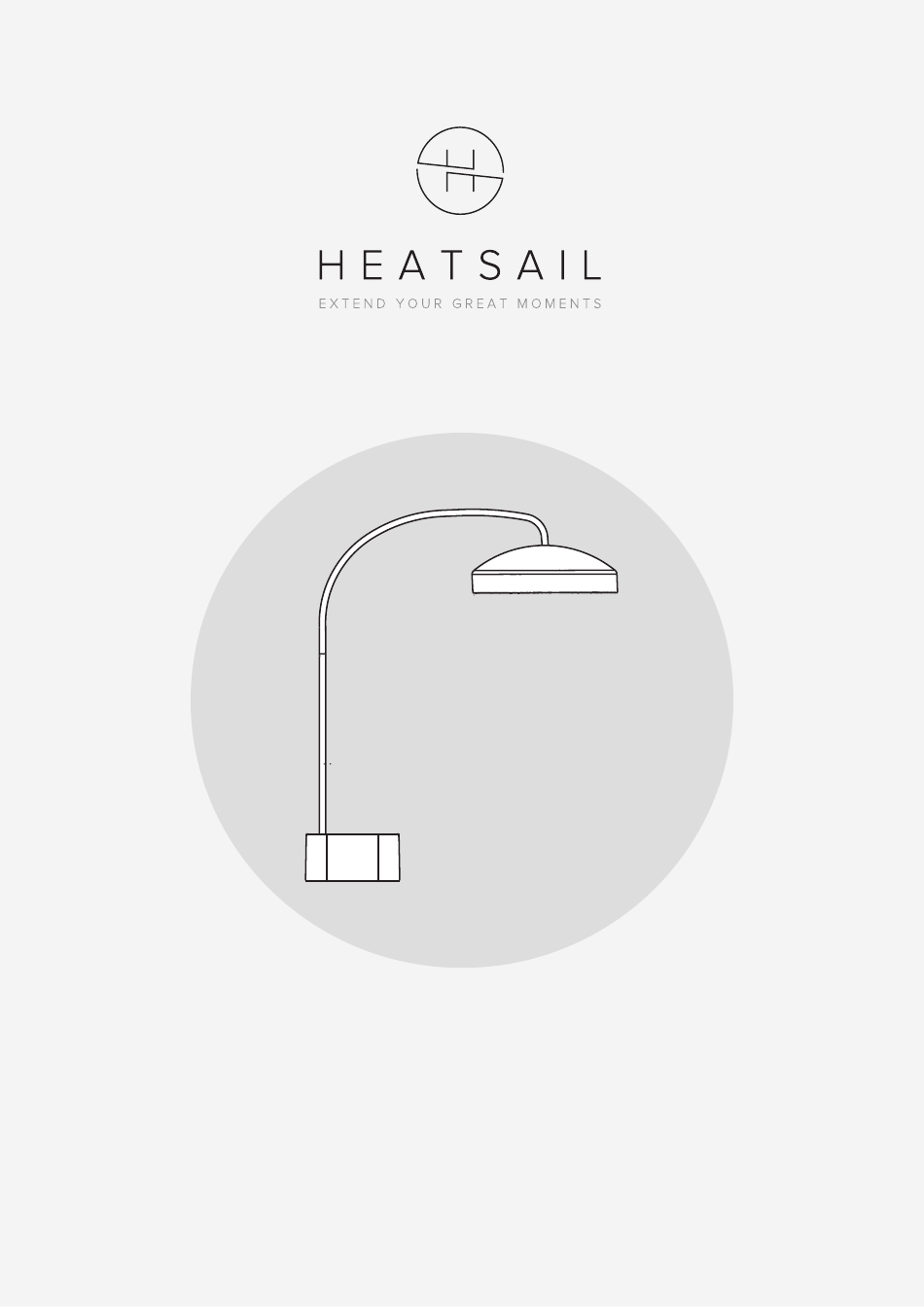

D I S C ® C A N T I L E V E R M A N U A L
For the most recent version of this manual, check our website.
Do not discard this manual, as it contains your device's serial number.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DISC and is the answer not in the manual?

Questions and answers

Related Manuals for Heatsail DISC

Summary of Contents for Heatsail DISC

  • Page 1 D I S C ® C A N T I L E V E R M A N U A L For the most recent version of this manual, check our website. Do not discard this manual, as it contains your device’s serial number.

  • Page 3: Table Of Contents

    1. Electrical safety procedures & requirements 2. Operational safety 3. Maintenance 4. Warranty conditions 5. Applicable law – competent court 6. Assembly and wiring instructions 7. Operation 8. Troubleshooting 1. Consignes de sécurité électrique & conditions d‘utilisation 2. Sécurité 3. Entretien 4.
  • Page 4 If you decide to sell the DISC, transfer it to another user or leave it behind when moving, this manual must be made available to the new user.
  • Page 5 User manual Operating, maintenance and installation guide. Attention Please read through these instructions carefully before using your DISC. Do not discard this manual, as it contains your device’s serial number. Manual...

  • Page 6: 1. Electrical Safety Procedures & Requirements

    Electrical safety procedures & requirements The use of the DISC requires an electrical installation with reliable safety grounding. The installation’s electrical safety can only be guaranteed if the device has been correctly connected to a grounding (earthing) system built in accordance with the safety instructions. A preliminary inspection is absolutely essential.

  • Page 7: Operational Safety

    This product is not intended to be operated by children, to be played with or to be played on. The DISC must be kept out of reach of anyone incapable of assessing the risks that can arise from the (improper) use of electrical equipment.

  • Page 8: Maintenance

    40 inches (1 meter) from the DISC. Never cover your DISC without disconnecting power to the unit! The DISC must never be touched with bare, wet or damp body parts. The DISC is constructed of six high-radiance ceramic heating elements mounted on a reflective plate.
  • Page 9 You can replace the bulb by removing the 2 half rings and pulling the glass of the DISC downwards. The bulb is held in place by a spring. Remove the bulb by first pushing it to the left or right and thereby releasing it from its socket.

  • Page 10: Warranty Conditions

    Warranty conditions 4.1. Warranty Your DISC comes with a two-year, limited warranty. The original invoice will serve as your proof of purchase. This warranty does not affect the buyer’s rights by virtue of the national legislation regarding the sale of consumer goods.

  • Page 11: Applicable Law - Competent Court

    Damage caused through normal wear and tear. 4.3. What to do in case of a fault? In case of a fault, you must contact Heatsail or an authorized distributor immediately (no later than two months after the fault was first identified) for a repair or replacement.

  • Page 12: Assembly And Wiring Instructions

    Allen wrench bricks M3 flat-head screws decorative rings Requirements To safely build your DISC, you will need the following tools: Box-end wrench or wrench Protective work gloves Stable ladder Phillips-head and socket (M10) screwdriver...
  • Page 13 Open the box of the hood and set aside. Place the DISC hood on the top of the box and set aside for now. NOTE: Do not carry the DISC by the cable. S T E P 3 Remove the contents of the large rectangular box.
  • Page 14 Take the metal box. Position so that the opening is on the far side. NOTE: Before continuing, be sure you place the metal box where you want the DISC installed for permanent mounting. S T E P 6 Identify the two holes. Insert an...
  • Page 15 S T E P 7 a Stack the first level of bricks as shown in the image. The stack orientation is important! Build four levels of bricks. Ensure you repeat the order (shown right). S T E P 7 b Stack the last layer of bricks as shown in the image.
  • Page 16 S T E P 9a Secure the metal cover with the six M6 buttonhead screws as shown in the image. S T E P 9b Secure the metal cover with the two M6 buttonhead screws. Heatsail DISC® CANTILEVER...
  • Page 17 S T E P 1 0 Roll the metal box where you want the DISC installed for permanent mounting. S T E P 1 1 Place the cover box on the metal box. Use the plastic ring to protect the straight tube.
  • Page 18 S T E P 1 4 Use a mechanical lift or two strong friends to lift the DISC hood in preparation for following steps. TIP: Use a piece of tape to hold the exposed wires at the end of the power cable together.
  • Page 19 S T E P 1 6 Rotate the arc of the pole directly above the DISC. Insert and push the power cable through the pole as you lift the DISC to meet the mounting bracket to the curved tube. Manual...
  • Page 20 S T E P 1 7 b Secure two set screws in the holes (B) to adjust the lift and level of the DISC to make it parallel to the ground by backing the set screws in or out. Tighten them fully.
  • Page 21 S T E P 1 9 Insert wires into corresponding terminals: Wire Wire Pictogram number color BLACK GRAY BROWN BLUE GREEN/ YELLOW Push down on terminal with screwdriver tip (as shown above) while inserting the To Dome wire into the terminal to release terminal tension. Once wire is fully seated, release terminal and the wire will be held in place.
  • Page 22 Tighten the M6 screw on the tube. (See step 6) S T E P 2 3 Drill a hole in the mounting surface and anchor your DISC with the correct supplied floor screws according to the surface material. NOTE: We have provided an assortment of floor screws for the most common surface materials.
  • Page 23 S T E P 2 4 Look for the ground stud with the grounding symbol. (shown at right) Attach the two grounding wires (green and yellow) from the tube and from the control box to the stud, layering the lock washers and wires as shown.
  • Page 24 S T E P 2 7 Lift the glass upwards until it touches the hood. S T E P 2 8 Position for the two half rings. Heatsail DISC® CANTILEVER...
  • Page 25 S T E P 3 1 Look identify protective plate, then remove by cutting the three zip ties. Ensure that all decals on the bottom of the plate and heating element are removed, if present. Enjoy your brand new DISC! Manual...

  • Page 26: Operation

    Operation Activate your DISC After the DISC is wired to a suitable power outlet, the DISC may be powered on. The right switch (marked LOW - 0 - HIGH) switches the heater on. On "LOW" only three side elements provide heat. On "HIGH"...

  • Page 27: Troubleshooting

    The light does not work Switch off power. Remove the 2 half rings and pull the glass of the DISC downwards. You can now access the halogen bulb. Verify it is well-seated and not broken.
  • Page 28 (2) Send a signal to the receiver with the remote by clicking one of the buttons on the remote control. If this is the first use of the DISC, please be sure that the protective film on the battery of the remote is removed.
  • Page 29 Manual...
  • Page 30 DISC® TIMELESS LIGHTING WITH HEATING FOR YOUR GARDEN OR TERRACE RUSTPROOF & LOW ENERGY USAGE MINIMAL WEATHERPROOF ZERO CO2 EMISSION MAINTENANCE...
  • Page 31 1. Consignes de sécurité électrique & conditions d‘utilisation 2. Sécurité 3. Entretien 4. Conditions de garantie 5. Droit applicable 6. Installation visuelle et schémas de connexion 7. Opération 8. Dépannage...
  • Page 32 Si vous revendez le DISC, si vous le cédez à un autre utilisateur ou le laissez sur place lorsque vous déménagez, le manuel doit être laissé à disposition du nouvel utilisateur.
  • Page 33 Manuel d’utilisation Manuel d’utilisation, d’entretien et d’installation. Attention Lire attentivement le manuel avant d’utiliser l’appareil! Ne jetez pas le manuel, il contient le numéro de série de votre appareil! Manuel d’utilisation...

  • Page 34: Consignes De Sécurité Électrique & Conditions D'utilisation

    Pour l’alimentation électrique du DISC, l’utilisation d’adaptateurs, de multiprises et de rallonges n’est pas autorisée. Un interrupteur doit toujours être installé entre le DISC et le disjoncteur. Le non-respect de ces consignes peut nuire à la sécurité de l’appareil. Heatsail ne peut pas être tenu responsable des dommages qui en découleraient.

  • Page 35: Sécurité

    Sécurité La hauteur minimale d’espace libre du DISC est de 1,80 mètre, mesurée à partir du sol jusqu’au-dessous de l’élément chauffant inférieur. Les enfants de moins de 3 ans doivent être maintenus éloignés du DISC, sauf sous la surveillance continue d’un adulte. Le DISC doit être maintenu hors de portée de toute personne n’étant pas à...

  • Page 36: Entretien

    Pour réduire les risques d’incendie, maintenez une distance minimale de 1 mètre entre le DISC et les textiles, les rideaux et tout autre materiau inflammable. Ne le recouvrez jamais sans l’avoir préalablement débranché! Il est interdit de toucher le DISC avec des parties du corps nues, mouillées ou humides.
  • Page 37 3.2. Remplacement de l’ampoule Votre DISC est livré en standard avec une lampe halogène R7S de 230V/120 Watts (78mm). La puissance maximale autorisée est de 120 Watts. Avant de remplacer cette ampoule, l’appareil doit être débranché du disjoncteur principal de l’installation ou la prise de courant doit être retirée.

  • Page 38: Conditions De Garantie

    étant à la charge de l’acheteur, sauf s’il en a été convenu autrement. Les marchandises défectueuses seront renvoyées par l’acheteur, après accord écrit de Heatsail, à ce dernier. Heatsail ne verse pas de dédommagement pour des dommages directs ou indirects causés par ou en rapport avec l’utilisation du produit.

  • Page 39: Droit Applicable

    4.3. Que faire en cas de panne? En cas de panne, vous devez vous adresser immédiatement, et dans tous les cas dans les deux mois qui suivent, à Heatsail en vue d’une réparation ou d’un remplacement. La garantie ne pourra être activée qu’après autorisation écrite.

  • Page 40: Installation Visuelle Et Schémas De Connexion

    Allen pavés vis M3 anneaux décoratifs Exigences Pour monter en toute sécurité votre DISC, vous aurez besoin des outils suivants: Clé polygonale ou Gants de protection Échelle stable Tournevis cruciforme clé et douille (M10) Perceuse électrique Trépied...
  • Page 41 É T A P E 2 Ouvrez la boîte de la coupolle et mettez-la de côté. Placez la capolle du DISC sur la partie supérieure de la boîte et mettez- la de côté pour le moment. Attention: Ne pas porter le DISC en tenant le câble.
  • Page 42 Attention: Avant de continuer, assurez-vous de placer le caisson en métal à l’endroit où vous souhaitez installer le DISC pour un montage permanent. É T A P E 6 Identifiez les deux trous dan le tube.
  • Page 43 É T A P E 7 a Empilez le premier niveau de pavés comme indiqué sur l’image. L’ordre de la pile est important! Construisez quatre niveaux de pavés. Assurez-vous de répéter l’ ordre (voir l’image à droite). É T A P E 7 b Construisez la derniere niveau de pavés.
  • Page 44 É T A P E 9a Fixez le couvercle avec six vis M6 comme indiqué sur l’image et en les vissant bien. É T A P E 9b Fixez le couvercle avec deux vis M6 et en les vissant bien. Heatsail DISC® CANTILEVER...
  • Page 45 É T A P E 1 0 Prenez le caisson en métal vers sa destination finale. É T A P E 1 1 Placez câche-caisson le caisson en métal. Utilisez l’anneau plastique pour protéger le tube droit. É T A P E 1 2 Placez le tube droit dans le trou.
  • Page 46 Prenez l’ arc et fixez-le à la partie inférieure. É T A P E 1 4 Utilisez un trépied mécanique pour soulever le DISC. Si vous n’avez pas de trépied, utilisez la boîte pour soulever le DISC. TIP: Utilisez un morceau de ruban adhésif pour maintenir les câbles...
  • Page 47 à travers la brèche au fond du caisson en métal. É T A P E 1 6 Tournez l’ arc juste au-dessus du DISC. Soulevez le DISC jusqu’à ce que la pièce d’accouplement soit dans le tube. Manuel d’utilisation...
  • Page 48 É T A P E 1 7 b Fixez deux vis de réglage dans les trous B pour régler le levage et le niveau du DISC afin qu’il soit parallèle au sol en insérant ou en dévissant les vis de réglage.
  • Page 49 É T A P E 1 9 Mettez les câbles dans les trous correspondants. Numéro Couleur Picto- de filr du fil gramme NOIR GRIS MARRON BLEU VERT/ JAUNE Poussez vers le bas avec un tournevis (comme indiqué ci-dessus) et insérant le To Dome câble.
  • Page 50 É T A P E 2 3 Déplacez DISC vers destination finale. Percez un trou dans le sol et ancrez votre DISC avec les vis de plancher. NOTE: Si cette vis de plancher ne convient pas à votre surface, recherchez...
  • Page 51 É T A P E 2 4 Recherchez le goujon de mise à la terre avec le symbole de mise à la terre. (voir l’image à droite) Fixez les deux fils de mise à la terre (vert et jaune) du tube et du boîtier de commande au goujon, en superposant les rondelles de blocage et les fils comme illustré.
  • Page 52 Pour assurer stabilité, utilisez uniquement le trou central d’ arc. É T A P E 2 7 Soulevez le verre vers le haut jusqu’à ce qu’il touche le DISC. É T A P E 2 8 Position deux anneaux décoratifs.
  • Page 53 Recherchez et identifiez la plaque de protection, puis retirez-la en coupant les trois attaches zippées. Assurez-vous que tous les décalcomanies au bas de la plaque et de l’élément chauffant sont retirés, le cas échéant. Profitez de votre tout nouveau DISC! Manuel d’utilisation...
  • Page 54 Sur « 0 », le chauffage est éteint. Se trouve au dos de Après avois mis le DISC sous tension, il faut compter environ 30 minutes votre DISC avant qu’il atteigne sa température maximale. De même, lorsque vous l’éteignez, il met près de 40 minutes avant qu’il ne soit entièrement...
  • Page 55 Dépannage Avant d’effectuer des travaux au DOME, l’appareil doit être débranché du disjoncteur principal de l’installation. L’éclairage ne fonctionne pas Mettez l’appareil hors tension. Retirez les deux anneaux décoratifs. Puis en glissant prudemment le verre vers le bas. Maintenant, vous avez accès à l’ampoule halogène.
  • Page 56 Si vous souhaitez connecter différents gradateurs sur une télécommande, répétez ces étapes sur chaque module pour un maximum de 8 codes de transmission différents. Si vous éteignez ou déplacez le DISC, ces codes de transmission resteront stockés dans la mémoire.
  • Page 57 Manuel d’utilisation...
  • Page 58 ÉCLAIRAGE INTEMPOREL DISC® AVEC CHAUFFAGE POUR VOTRE JARDIN OU TERRASSE ANTIROUILLE & FAIBLE CONSOMMATION ENTRETIEN ÉTANCHE D’ÉNERGIE MINIIMUM ZÉRO ÉMISSION DE CO2 Heatsail DISC® CANTILEVER...
  • Page 60 HEATSAIL USA Inc. 10440 N Central Expressway Dallas, Texas 75231 United States +32 3 502 99 88 www.heatsail.com sales@heatsail.com HEATSAIL NV Prins Boudewijnlaan 7 Unit A 08 2550 Kontich Belgium +32 3 502 99 88 info@heatsail.com www.heatsail.com S E R I A L N U M B E R...
