4. Para SH820G y SH840G:
Sustituir la junta tórica (15) de la conexión de manguera
del condensador de alto rendimiento (12).
Durante la sustitución de las juntas tóricas asegurar la
correcta posición de las nuevas juntas tóricas (entre el
manguito (22) y el disco de deslizamiento. (21; ver Fig.
17).

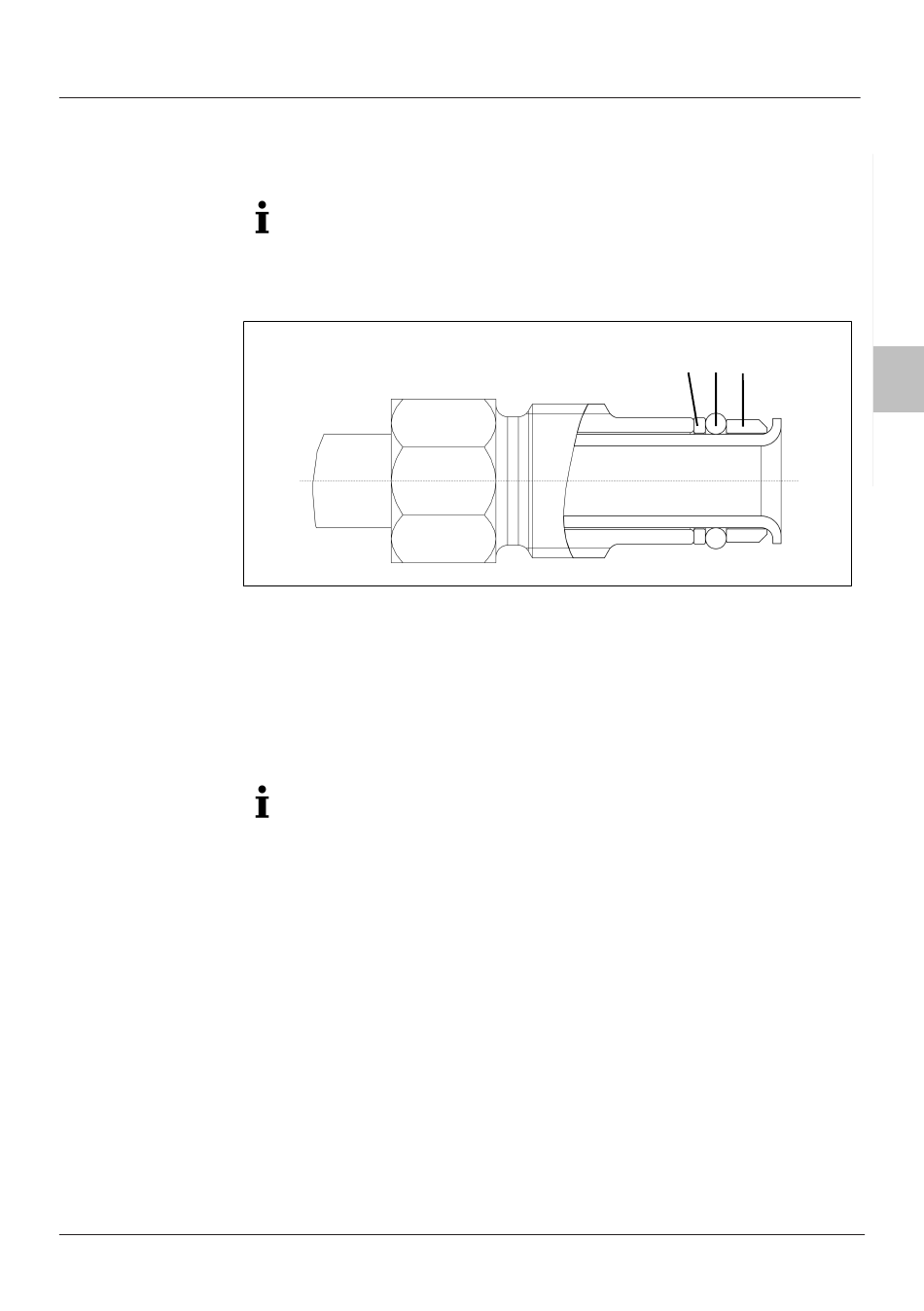

Fig.17: Posición correcta de la junta tórica
5. Enrocar de nuevo las dos conexiones de manguera (11) y
(12) en las tapas del cabezal.
6. Alinear las conexiones de manguera adecuadamente Fig.
18 y apretar después los tornillos de fijación de las cone-
xiones de manguera (11) y (12).
Para garantizar la estanqueidad de las conexiones de
manguera será necesario apretar las tuercas de unión de
las conexiones de manguera hasta el tope.
En caso necesario emplear una llave SW14 para apretar
los tornillos de fijación.
