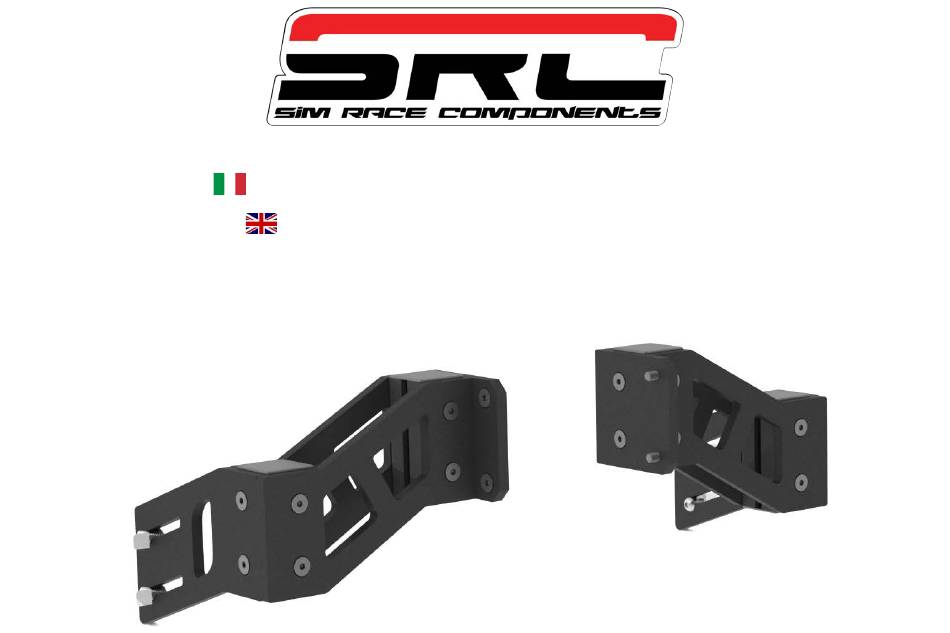

- Page 1 ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTION PODIUM DESK PRO...
-
Page 2: Prima Di Iniziare
1 – PRIMA DI INIZIARE 1 – BEFORE STARTING 1.1 STRUMENTI NECESSARI .1 USEFULL TOOLS 1.2 ZONA DI MONTAGGIO E OPERAZIONI 1.2 MOUNTING AREA AND PRELIMINARY PRELIMINARI OPERATIONS Assicurati di avere lo spazio necessario per il montaggio. Il Make sure you have the necessary assembly space. The prodotto deve essere montata su una superficie piana e solida. - Page 3 2 – MONTAGGIO 2 – MOUNTING FASE 1 STEP 1 Prendere i profilati pre-assemblati e posizionarli come indicato in Take the pre-assembled angular profiles and place them as fig.1. Prendere le piastre e fissarle utilizzando le viti M8x20TS. I shown in pic.1. Take the plates of the kit and fix them using the tasselli sono già...
- Page 4 FASE 2 STEP 2 Posizionare la piastra frontale come indicato in fig.2 e fissarla al Place the front plate as shown in pic.2 and fix it to the profile profilato angolare utilizzando 2 viti M8x20TS. using 2 M8x20TS screws. Figura 2...
- Page 5 FASE 3 STEP 3 Fissare il profilato alla piastra frontale come indicato in fig.3 Fix the profile to the front plate as shown in pic.3 using 2 M8x20TS utilizzando 2 viti M8x20TS. screws. Figura 3...
- Page 6 FASE 4 STEP 4 Fissare la piastra laterale come indicato in fig.4 facendo Fix the side plate as shown in pic.4 matching the slot with the coincidere la scanalatura con la piastra frontale. Utilizzare 2 viti front plate. Use 2 M8x20TS screws. M8x20TS.
- Page 7 FASE 5 STEP 5 Assemblare la parte destra del supporto ripetendo gli step Assemble the right part of the stand repeating the previous precedenti (fig.5). steps (pic.5). Figura 5...
- Page 8 FASE 6 STEP 6 Fissare le piastre posteriori utilizzando 8 viti M8x20TS (fig.6). Fix the rear plates using 8 M8x20TS screws (pic.6). Figura 6...
- Page 9 FASE 7 STEP 7 Inserire 2 tasselli a molla 13x13M nella cava centrale del profilato Insert 2 spring dowels 13x13M in the central rail of the D bar of D della postazione e ripetere l’operazione anche sull’altro the rig and repeat the operation also with the pther bar (pic.7). profilato (fig.7).
- Page 10 FASE 8 STEP 8 Posizionare le due parti del supporto e fissarle ai tasselli appena Place the 2 parts of the stand and fix them to the bars using 4 inseriti utilizzando 4 viti M8x20TB (fig.8). M8x20TB screws (pic.8). Figura 8...
- Page 11 FASE 9 STEP 9 Posizionare il volante e fissarlo lateralmente utilizzando 4 viti Place the 2 parts of the stand and fix them to the bars using 4 M8x20TS (fig.9). M8x20TB screws (pic.9). Figura 9...
- Page 12 GRAZIE PER AVER ACQUISTATO UN PRODOTTO SRC! THANK YOU TO PURCHASE A SRC PRODUCT! Per qualsiasi informazione o assistenza scrivi a support@simracecomponents.com. For any information or assistance contact us at support@simracecomponents.com. Seguici su www.simracecomponents.com Follow us...
