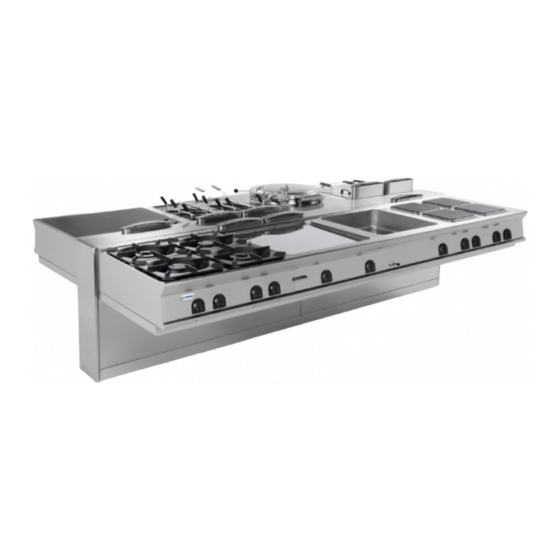

Tecnoinox TECNO90 PIN4E9 Manual

TECNO90
Dime. esterne | External dim. | Außenmaße | Внешние разм. | Dimensions extérieures | Dimensiones externas
(mm)
Piastre piano cottura | Hotplates | Kochplatten | Плитки поверх. Готовки | Plaques plan de cuisson | Placas plano de
cocción
Potenza installata | Installed power | Nennleistung | Устан. мощность | Puissance installée | Potencia instalada
Sez.minima cavo alim. - Supply cable min.cross sec. - Mindestquerschnitt Speisungkabel - Мин. Разрез эл. провода - Sect.
mini câble alim. - Sección mín. cable de alim.
Tensione | Voltage | Spannung | Напряжение | Tension | Tensión.
Frequenza | Frequency | Frequenz | Частота | Fréquence | Frecuencia
Umidità rel.ambiente - Environment relative humidity - Relative Raumfeuchtigkeit - Относительная влажность - Humidité
rel. de l'espace ambiant - Humedad rel. ambiente
Temp. ambiente - Room temperature - Raum- temperatur - Температура воздуха - Temp. Ambiante - Temp. ambiente
Entrata cavo | Power supply cable inlet | Netzkabeleingang | Вход эл. Провода | Entrée câble électrique | Entrada cable eléctrico
Fig.2 - Abb.2 - рис.2
PIN4E9
400
L
900
P
280
H
2 × 5 kW
10 kW
4 × 2.5 mm
Fig.1 – Abb.1 - рис.1
FILTRO ESTRAIBILE (PULIRE PERIODICAMENTE ALMENO 1 VOLTA LA
SETTIMANA)
PULL-OUT FILTER (CLEAN AT LEAST ONCE A WEEK)
AUSZIEHBARER FILTER (MINDESTENS 1 MAL WÖCHENTLICH REINIGEN)
ВЫДВИЖНОЙ ФИЛЬТР (ПРОИЗВОДИТЬ ПЕРИОДИЧЕСКУЮ ОЧИСТКУ, ПО
МЕНЬШЕЙ МЕРЕ, 1 РАЗ В НЕДЕЛЮ)
FILTRE EXTRACTIBLE (NETTOYER PERIODIQUEMENT AU MOINS 1 FOIS PAR
SEMAINE)
FILTRO EXTRAÍBLE (DEBE LIMPIARSE PERIÓDICAMENTE AL MENOS 1 VEZ A
LA SEMANA)
II
PIN4FE9 PIN8E9 PIN8FE9
400 800
900 900
900 280
4 × 5 kW
20 kW
2 4 × 4 mm 2
400V ~ 3 (+6/-10%)
50/60 Hz
30-90%
+5/+40 °C
PIW4FE9
800 400
900 900
900 900
5 kW
5 kW
4 × 1.5 mm 2
