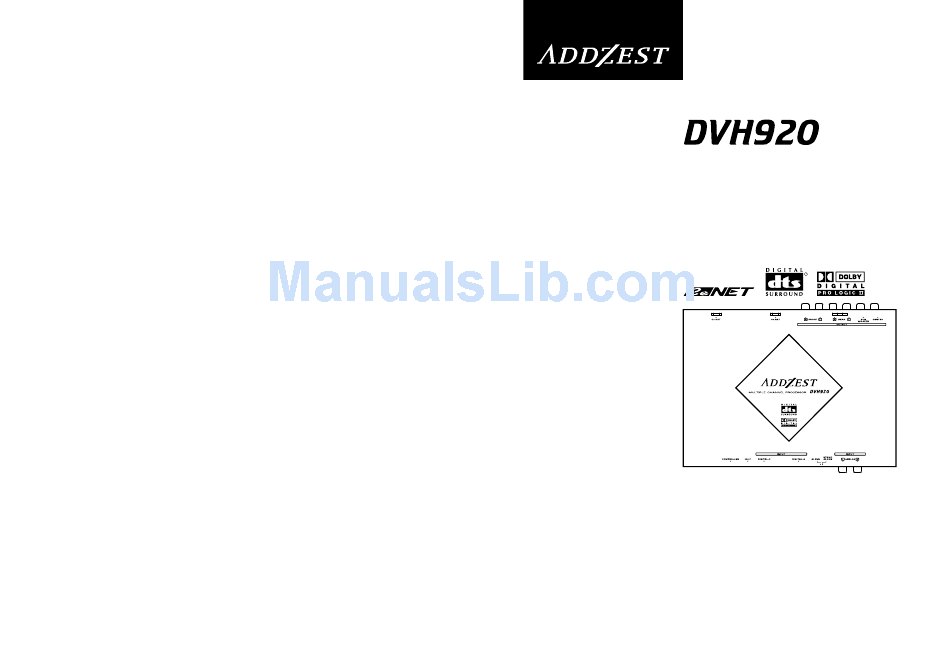

- Page 1 5.1chサラウンドデコーダー 取扱説明書 このたびは、 アゼスト商品をお買い求めいただき まして、 まことにありがとうございました。 ●安全に正しくご利用いただくため、 ご使用前にこの 「取扱説明書」 をよくお読みのうえ、 正しくお使いくだ さい。 ●保証書 （別添） はお買い求めの販売店で記入いたし ますので、 内容をよくご確認のうえ、 この取扱説明 書とともに大切に保管してください。...
-
Page 2: Table Of Contents
目 次 はじめに ご使用の前に知っておいていただきたいご注意を説明しています。 ■主な特長 主な特長 ... 4 ■ご使用の前に 安全に正しくお使いいただくために ... 5 安全上のご注意 ... 6 ■取扱上のご注意 ご確認事項 ... 9 Ce-NETケーブルについて ... 9 （別販） デジタル光ファイバーケーブルについて ... 9 デジタル信号について ... 10 DVDビデオについて ... 10 スピーカーシステムについて ... 10 接続可能機種について ... 11 本機にできること ■操作方法 （DXZ925の場合） PLⅡメニューを選ぶ... -
Page 3: 主な特長
主な特長 ■ DTS/ドルビーデジタル/プロロジックⅡデコーダー内蔵 ・ DVDビデオのサラウンドフォーマットDTS、 ドルビーデジタル5.1チャンネルを独 立して再生します。 （ 別販 ・ デジタル光ファイバーケーブル接続時） ・ CDやラジオ放送などの2チャンネル信号を最新のデジタルマトリクス技術によって、 5.1チャンネルにデコードするプロロジックⅡを採用 ■ 演算処理能力に優れた新開発32bitDSP LSI採用 ・ DTS、 ドルビーデジタル5.1chフォーマットまたドルビープロロジックⅡをデコー ド後に、 6パターンの音場効果をかけることができるDSF機能 ・ 最適な音響特性を実現できるパラメトリックイコライザー機能 ■ 全チャンネルに高精度96kHz/24bitD/Aコンバーター採用 ■ 新型デジタル入力端子の採用 ・ デジタル入力端子は、 サンプリング周波数96kHzに対応しています。 32kHz : MP3など 44.1kHz : CD-DA,CD-R,CD-RW,MD 48kHz : DVDビデオ 96kHz ... -
Page 4: 安全上のご注意
ご使用の前に 安全上のご注意 ■使用上のご注意 警告 ●走行中は運転者による操作をしない ・ ・ ・ 運転者が操作する場合は、必ず安全な場所に車を停車させてから行ってください。 ●本機を分解したり、改造しない ・ ・ ・ 事故や火災、感電の原因となります。 ●音が出ないなどの故障状態で使用しない ・ ・ ・ 事故や火災、感電の原因となります。そのような場合は、必ずお買い求めの販売店 または最寄りの弊社修理相談窓口にご相談ください。 ●本機の取り付けおよび取り付けの変更は、安全のため、必ずお買い求めの 販売店または最寄りの弊社修理相談窓口に依頼する ・ ・ ・ そのまま使用すると事故や火災、 感電の原因となります。 ●本機の取り付けおよび取り付けの変更は、安全のため、必ずお買い求めの 販売店または最寄りの弊社修理相談窓口に依頼する ・ ・ ・ 専門技術と経験が必要です。 注意 ●運転中の音量は、車外の音が聴こえる程度で使用する ・ ・ ・ 車外の音が聴こえない状態で運転すると、 事故の原因となることがあります。 ●本機を車載用以外には使用しない... -
Page 5: ご確認事項
ご使用の前に 安全上のご注意 ■取付上のご注意 警告 ●車体に穴を開けて取り付ける場合は、 パイプ類、 タンク、 電気配線などの位 置を確認のうえ、 これらと干渉や接触することがないように注意する ・ ・ ・ パイプ類などの破損により、 火災や事故の原因となります。 ■結線上のご注意 警告 ●接続コード類の配線は高熱部を避けて行う ・ ・ ・ コード類の被覆が溶けてショートし、 事故や火災の原因となります。 特にエンジン ルーム内の配線には注意してください。 ●コード類は、 運転操作の妨げとならないようにまとめておく ・ ・ ・ ステアリングやシフトレバー、 ブレーキペダルなどに巻き付くと事故の原因となります。 注意 ●正規の接続をする ・ ・ ・ 誤った接続をすると、 事故や火災の原因となることがあります。 ●コード類の結線終了後は、 コード類をクランプや絶縁テープで確実に固定 する... -
Page 6: デジタル信号について
取扱上のご注意 デジタル信号について （デジタル光ファイバーケーブル接続時） ●デジタル光ファイバーケーブルを接続した機種 （DVDチェンジャー等） は、 デジタル信号 が優先されます。 ●ドルビーデジタル5.1ch及びDTSソースを再生する場合、 必ず別販のデジタル光ファイ バーケーブルを接続してください。 ●本機のデジタル入力端子は、 サンプリング周波数96kHzまでのデジタル信号に対応して います。 96kHzの音声を再生するには、 これに対応したDVDプレーヤーが必要です。 詳し くは、 DVDプレーヤーの取扱説明書をご覧ください。 ● デジタル/アナログ信号入力による音場効果・音場補正について サンプリング 記録 記録 入力信号 周波数 フォーマット チャンネル数 fs=32kHz MP3など fs=44.1kHz CD-DA リニアPCM デジタル信号 ドルビー fs=48kHz デジタル 2ch以外 ＤＴＳ 2ch∼5.1ch fs=96kHz リニアPCM アナログ信号... -
Page 7: 操作方法 （Dxz925の場合
操作方法 （DXZ925の場合） ロータリーボリューム VSEボタン ダイレクトボタン PLⅡボタン PLⅡメニューを選ぶ DSFメニューを選ぶ ドルビープロロジックⅡモードについて… DSF(デジタル・サウンド・フィールド)に ついて… ・ 初期設定は「 PL Ⅱ OFF 」です。 音場シミュレーションによりホールやライブハウ ・ 「 SP-SEL 」 の設定でセンタースピーカー及びリア スなど、その場所にいるような臨場感が手軽に得 （サラウンド） スピーカーを 「 OFF 」 した場合は、 PLⅡ られます。 メニュの選択は、 できません。 ･初期設定は「 OFF 」です。 ・ ドルビープロロジックⅡモードを選択した場合、 ド ・... -
Page 8: スピーカーの有無を設定する(Sp-Sel)
初期設定を変更する （DXZ925の場合） スピーカーのフィルター周波数 スピーカーの有無を設定する を調整する (SP-SEL) センタースピーカー、リア（サラウンド）スピー カー、サブウーファーの有無を設定します。 ・ 初期設定は、 「 ON 」 です。 ご注意 センタースピーカーおよびサブウーファーが無 い場合は、 必ず設定を 「 OFF 」 にしてください。 タイトルボタンを押し続けて （約1秒 間） 、 アジャストモードにする ■フィルター調整について ･ HPF (ハイパスフィルターの調整） フロント/センター/リアスピーカーから低域の音をカッ サーチボタンのaまたはdを押して、 トします。 「 SP-SEL 」 を選ぶ 50Hz,80Hz,120Hz 小口径スピーカーを使用するとき設定します。 THRGH 低音再生が可能なスピーカーを使用するとき設定し... -
Page 9: スピーカーのディレイ時間を 調整する (Delay)
初期設定を変更する（DXZ925の場合） スピーカーのディレイ時間を ドルビーデジタル機能を設定 調整する する (DELAY) ディレイ時間について… スピーカーの取付位置や車の大きさによっ て、リスニング位置に届く音のタイミングが 異なります。各スピーカーのディレイ時間を 調整することにより、フロントスピーカーの 出力と同じタイミングで聴こえるように調整 することができます。 ･ 初期設定は「 0ms 」です。 ・ 「 SP-SEL 」 の設定を、 「 OFF 」 に設定したス ピーカーは調整できません。 タイトルボタンを押し続けて （約1秒 間） 、 アジャストモードにする 「 Dolby D 」 を選ぶ サーチボタンのaまたはdを押して、 「 DELAY 」... -
Page 10: 各部の名称
結線方法 各部の名称 スタンドアローン/スレーブ切換スイッチ ※工場出荷時はスレーブ側です。 STAND SLAVE ALONE CeNET端子 （別販） DVC920を接続するときに使用します。 CeNETケーブルでセンターユニット等を接続します。 フロント用RCA出力端子 スタンドアローン/スレーブ切換スイッチ RCAピンケーブルで外部パワーアンプを接続します。 スタンドアローンモード リア用RCA出力端子 ・ 本機を操作できないセンターユニットを接続した場 RCAピンケーブルで外部パワーアンプを接続します。 合は、 スタンドアローン側にします。 サブウーファー用RCA出力端子 スレーブモード RCAピンケーブルで外部パワーアンプを接続します。 センタースピーカー用RCA出力端子 ・ 本機を操作可能なセンターユニットを接続した場合 RCAピンケーブルで外部パワーアンプを接続します。 は、 スレーブ側にします。 デジタル入力端子 アナログ入力端子 （RCA） （別販） デジタル光ファイバーケーブルでDVD/CD/ センターユニット等のRCA2ch出力を接続します。 MDチェンジャーを接続します。 ご注意 ＊黒コネクター側を接続してください。 ケーブルクリップ挿入穴 コントロールユニットを接続した場合に限り、... -
Page 11: 取付上のご注意
取付方法 取付上のご注意 注 意 ・ 取り付けには、 必ず付属のネジを正しくご使用 ください。 指定以外のネジを使用すると、 事故や 故障の原因となります。 取付例 （シート下へ取付ける場合） 1. 本機の左右側面に、 付属の取付ネジ （M4×8） で取付ブラケットを取付けます。 ※本機には、 取付穴が左右に３ヶ所ずつあります。 取付位置に合わせて、 取付穴を選んでください。 2. 取付位置を決めフロアマットに置き、 取付ブラケットの穴に合わせてフロアマットに穴を開けます。 3. 付属のカヌークリップをフロアマットの裏側より、 取付ブラケットの穴の押し込みます。 取付ネジ 取付ブラケット @@@@@@@@@@@@ @@@@@@@@@@@@ @@@@@@@@@@@@ @@@@@@@@@@@@ @@@@@@@@@@@@ カヌークリップ DVH920 システムアップについて システム例 ■ AVセンターユニット の操作により本機をコントロールすることができます。また、本機 ケ−ス... -
Page 12: システムアップについて
システムアップについて システム例 （DXZ925+DVDチェンジャー+モニターの組み合せ） ■ センターユニット の操作により本機をコントロールすることができます。また、本機を接 続することによりDTS、ドルビーデジタル等の5.1ｃｈ再生がお楽しみいただけます。 RCA映像ケーブル （黄） （ＤＶＤチェンジャーに同梱） CeNETDVDチェンジャー (VCZ625) (灰) CeNETケーブル （接続機器に同梱） (別販) RCAピンケーブル 5.1chサラウン ド デコーダー (DVH920) スピーカーコー ド (黒) （別販） デジタル光ファイバーケーブル DCA-005 (5m) DCA-008 (1.5m) （センタースピーカーに同梱） ※コネクターの色を合わせて接続してください。 5.1chサラウン ドデコーダーのスタン ドアローン/スレーブ切換スイッチを スレーブ側にしてください。 STAND SLAVE ALONE (別販)RCAピンケーブル... -
Page 13: 故障と思われる前に
システムアップについて システムアップについて システム例 （センターユニット + DVDチェン ジャー +モニターの組み合せ） ■ 本機を コントロールできないRCA2ch音声出力のあるセンターユニットでも、 （別販） コントロールコニット（DVC920) を接続することにより操作することができます。また、 DVDチェンジャーは、デジタル結線が可能です。 CeNETDVDチェンジャー (VCZ625) RCA映像ケーブル （黄） （ＤＶＤチェンジャーに同梱） (灰) （別販） デジタル光ファイバーケーブル 5.1chサラウン ドデコーダー用 DCA-005 (5m) DCA-008 (1.5m) コン トロールユニッ ト ※コネクターの色を合わせて接続してください。 (別販) RCAピンケーブル 5.1chサラウン ド デコーダー (DVH920) アナログ... -
Page 14: 製品構成
製品構成 1 本体 （DVH920） 2 CeNETケーブル （5m）... 1本 3 取扱説明書 ... 1部 4 保証書 ... 1部 5 取付ブラケット ... 2個 6 リードクランプ ... 2本 7 カヌークリップ ... 4個 8 取付ネジ （M4×8）... 4本 ×2 ×2 ×4 ×4 アフターサービスについて ■保証書 この商品には、保証書が添付されています。お買い求めの際、販売店で所 定事項を記入いたしますので、記入および記載事項をご確認のうえ、大切 に保管してください。なお、保証書は再発行いたしませんので、ご注意く... - Page 15 クラリオン株式会社 本 社 〒112 - 0001 東京都文京区白山5-35-2 お客様相談室 〒335 - 0001 埼玉県戸田市上戸田 50 フリーダイヤル 0120 -112 -140（土・日・祝・祭日を除く 9：00∼12：00、13：00∼17：30） ご購入年月日 年 月 日 ご購入店名 TEL. 製 造 番 号 お客様へ…… ご購入年月日、ご購入店名などを記入されると、あとでお問い合 わせされるときに便利です。 Printed in Japan 2002/5（CL） GP-978A 280-7809-01...
