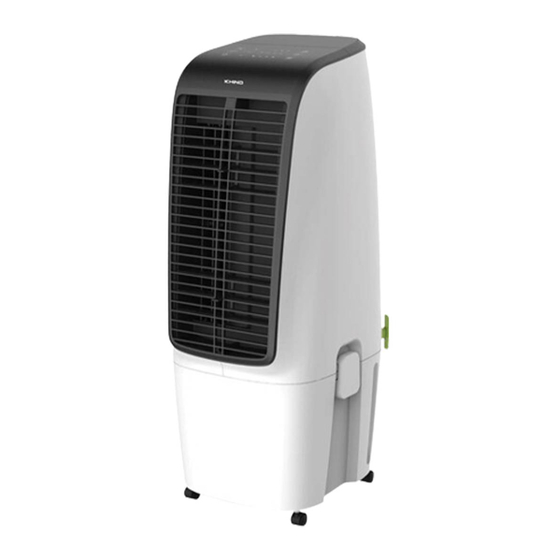

Evaporative air cooler

Hide thumbs

page of 28

/ 28
Bookmarks

Available languages

Quick Links

Download this manual

EAC20

Model / 型号

Evaporative Air Cooler / 空气冷风机/Penyejuk Udara

Instruction Manual/ 说明指示书/Buku Panduan

Important / 重要/ Mustahak

Please read this manual carefully before operating this product. Keep this manual handy for further reference.

请在使用此产品前,详读此说明书。并将之收藏以作日后参考。

Sila baca buku panduan ini dengan teliti sebelum menggunakan produk ini. Simpanlah

untuk rujukan masa depan.

This manual is also available online.

P/N: 40-50786-00

Need help?

Do you have a question about the EAC20 and is the answer not in the manual?

Questions and answers

Summary of Contents for KHIND EAC20

Page 1 EAC20 Model / 型号 Evaporative Air Cooler / 空气冷风机/Penyejuk Udara Instruction Manual/ 说明指示书/Buku Panduan Important / 重要/ Mustahak Please read this manual carefully before operating this product. Keep this manual handy for further reference. 请在使用此产品前,详读此说明书。并将之收藏以作日后参考。 Sila baca buku panduan ini dengan teliti sebelum menggunakan produk ini. Simpanlah untuk rujukan masa depan.
Page 2 Parts Identification A) Main Unit Front View Back View Rear Casters Water Filling Box Cover Reel Water Level Display Window Remote Control Receiver Top Panel Cover Remote Controller Horizontal Louver Left Shell Front Grille Rear Filter Net Water Pump Rod Stopper Honeycomb Filter Vertical Louver Water Pump Slider...
Page 3 Parts Identification C) Remote Controller Panel ON/OFF Button Wind Speed Button Cool / Humidify Button Swing Button Timer Button Mode Button Specifications Model EAC20 Voltage 220-240V~ 50Hz Power 110W Water Tank Capacity 20 Litres Fan Speed 480~1260rpm Air Delivery 9.17m /min ; 323CFM...
Page 4 11. Do not use the appliance other than its intended purpose. Do not use accessories other than what is approved by Khind-Mistral (M) Sdn Bhd. 12. Do not put the appliance upside down after filling water. Do not tilt or collide while placing or moving the appliance to prevent water splashing after filling water.
Page 5 Cleaning & Maintenance 2. Do not clean the appliance with metal scouring pads as it may scratch the surface or cause electrical shock. 3. Empty the water tank to avoid odour when not using the appliance. 4. If the product won’t be used for long period of time, remove the water tank, drain the water, and then install the unit properly.
Page 6 Operation Instructions 2. Wind speed button The wind speed can be converted in the following sequence: Silent medium high silent and circulates. In this process, the wind speed LED changes accordingly. 3. Cool / humidify button In power on state, press this button to turn on/off the cool / humidify function. Press this button once to turn on the cool / humidify function, the pump turns on, and the cool / humidify LED turns on.
Page 7 Operation Instructions (3) Sleep Mode: In natural sleep mode, the wind speed LED changes with the 30-minute cycle change, and does not change with the change of natural wind. The running rule of sleep wind is as follows. - High: 30 minutes high level natural wind - 30 minutes medium level natural wind - low level natural wind (holding) - Medium: 30 minutes medium level natural wind - low level natural wind (holding) - Low: Low level natural wind...
Page 8 How to use A) Water filling 1) You need to add water to the tank if the cool / humidify function is turned on. The water can be filled from the top or by taking out the water tank. From the top: Firstly open the Water Filling Box Cover and then slowly pour water into the Water Filling Box with a kettle (Fig.
Page 9 How to use 3) For manual water filling, please take note that the level indicator is located in the front of the air cooler (Fig. 5). 1. Do not fill the water exceeding the maximum water level. 2. Be sure to use clean tap water. 3.
Page 10 零件名称 A) 主机主机前视图后视图后轮子电源线支架进水盒盖子水位显示屏遥控接收器控制面板遥控器横百叶窗左壳前护网后护网水泵杆塞蜂窝滤网垂直百叶窗水泵滑杆水箱扣电源线后壳水箱右壳前轮子（带刹车） B) 控制面板控制面板＊图片仅供参考。...
Page 11 2000毫升/小时耗水量耗水量 8公斤净重净重 390 x 342 x 897毫米产品尺寸(长x宽x高) 产品尺寸(长x宽x高) *以上规格如有任何更改，恕不另行通知。 *以上规格如有任何更改，恕不另行通知。注意事项 1.请按功率标签所示的电压使用本产品。连接电源前，请确保标签所示的电压与家里的电源一样。 :18˚C to 45˚C -注水温度：<45 °C 4.将插头插入电源插座。请勿通过拉动电源线来拔出插头。当手或插头湿漉漉时，不可操作本产品。水箱 6.当水位少过 “MIN” 标位时，不可选择冷风/加湿功能来操作本产品。 8.此电器不适合这些人士使用；小孩，体力弱及感官，精神上有障礙，缺少经验及知识者；除非有人监督或指示如何操作，并负责操作人的安全。小孩需紧密的监督，此电器严禁被小孩当玩具玩。 9.当电源线损坏时，请送往维修中心，所授权的维修中心或拥有同等技术的人士替换。 10.此机仅供一般家庭式使用。不适于商业用途。 11.不要使用此机于其它用途。不要使用其它没经过Khind-Mistral (M) Sdn Bhd授权的配件。...
Page 12 注意事项 12.注水后，不可倒转摆放本产品。放置或移动本产品时，不可倾斜或碰撞，以防止在注水后溅出。 13.不要弄湿此机以防止触电事故。 14.不要在操作过程中敲打或摇动电器主体，否则，它会自动停止操作。在这种情况下，请重新启动此机。 15.请勿把此电器依靠在墙壁或窗帘或其它物体，因可阻塞空气流通。 16.不可安装本产品在含有易燃或易爆气体和喷雾的地方。不可长时间将其直接暴露在阳光底下。 17.请勿将手指，木棒，金属棒或其他物体插入百叶窗。 18.请勿手动调整自动化百叶窗，否则会损坏百叶窗的马达。 19.注水和清洁时，必须切断电源及拔下本产品的电源线。清洗及保养 1.请参考以下的清理方法： a)在清洁前或不再使用本产品时，请务必关闭电源，拔下电源插头并让本产品冷却。否则，有触电的风险。 - 应用湿布（或可加点洗洁剂）擦拭机体表面。请勿使用汽油、去渍油、有腐蚀性的清洁剂或溶剂之类清洁，严禁用水冲（淋）洗。 - 清理灰尘时，请勿用棒子大力捶打。 b)清洁水箱 - 取出水箱，加入干净的水进行清洗再用软布擦干表面。请勿使用汽油、去渍油、有腐蚀性的清洁剂或溶剂之类清洁。 c) 清洁蜂窝滤网 - 先将滤网组装取出。 - 再将蜂窝滤网拉出，用水冲（淋）洗即可。滤网组装蜂窝滤网后护网备注：备注：确保蜂窝滤网置于原位，以免影响本产品和其电机的使用寿命。 ii) 加湿期间，禁止拆卸或安装后护网和蜂窝滤网。 iii) 经过长时间操作，将阻塞蜂窝滤网，并影响本产品的操作效率。建...
Page 13 操作指南 A) 安装指南安装指南取出产品后，才取出水泵杆塞（如图1所示）并向下滑动泵杆至底部。确保泵杆完全下降到水箱内（如图2所示）。取出水泵杆塞向下滑动泵杆至底部（图1）（图2） B) 功能按钮功能按钮备注：当连接本产品至电源时，蜂鸣器将发出两次哔声，并且进入待机状态（连接电源时将发出“哔哔”声；每按按钮时将发出“哔”声；关机时将发出“哔--”声）。除了开关按钮以外，其他按钮均无效。 1. 开关按钮 1. 开关按钮当本产品处于待机状态时，除了开关按钮以外，其他按钮均无效。按开关按钮即可启动本产品，进入工作状态。本产品以厂商设置操作：风速为中档，正常风模式指示灯亮起，定时功能为关闭状态，可选择摆动和冷风/加湿功能。当本产品处于开机状态时，按下开关按钮将关机，并进入待机状态。再按一次此按钮则会恢复上一次的风速。如果关机前的风速为低速或静音，开启时将以中速操作三秒钟，才切换为低速或静音。如果关机前的风速为中速或高速，开启时将直接以中速或高速操作。自然风模式和睡眠模式没有记忆保存功能。在这种情况下，本机将以厂商设置操作，进入正常风模式，并可保存摆动，定时和冷风/加湿功能。 2. 风速按钮 2. 风速按钮可以按此顺序转换风速：静音→低速→中速→高速→静音...，依此循环。在此过程中，风速指示灯会相应改变。 3. 冷风/加湿按钮 3. 冷风/加湿按钮当本产品处于开机状态时，按下此按钮来启动或关闭冷风/加湿功能。按一次此按钮将启动...
Page 14 操作指南 4. 摆动按钮 4. 摆动按钮当本产品处于开机状态时，按下此按钮来启动或关闭横百叶窗的左右摆动功能。按一次此按钮将启动横百叶窗的摆动功能，摆动指示灯将亮起。再按一次则可关闭此功能。 5. 定时按钮 5. 定时按钮当本产品处于开机状态时，厂商设置定时功能为关闭状态，定时指示灯没有亮起。按下该按钮时，定时时间将以按此顺序循环：1小时→2小时→4小时→8小时→关闭→1小时→2小时...，不会累积时间。在此过程中，定时指示灯会相应改变。 6. 模式按钮 6. 模式按钮当本产品处于开机状态时，厂商设置为正常风模式，按此按钮将以此顺序切换模式：正常风 →自然风→睡眠→正常风...，依此循环。在此过程中，模式指示灯会相应改变（在静音风速设置下，自然风和睡眠模式均无效）。可按下模式按钮以切换模式，各种模式的操作规律如下： (1)正常风模式：本产品以恒定风速操作。 (2)自然风模式：本产品以变化风速操作。指示灯仅在速度变化时显示初始风速，而未显示其他变化。高速中速低速停止 18 21 69 72 T=90秒自然风模式(处于高速设置) 高速中速低速停止...
Page 15 操作指南 C) 其它系统功能其它系统功能 1. 环保功能环保功能如果60秒钟内没有任何操作，所有指示灯均半亮。进行任何操作时，指示灯会立即进入全亮状态。 2. 水位保护功能水位保护功能启动冷风功能后，水泵将操作50秒钟。如果程序连续5秒钟检测到缺水，水泵将停止操作及蜂鸣器会响10秒钟。 3. 电源关闭功能（水泵分离）电源关闭功能（水泵分离）从水箱中取出水泵后，本产品将立即关闭电源。加湿功能无效，而其他功能可以操作。 4. 风干功能风干功能在使用冷风/加湿功能后或在包装本产品前，需将后护网上的蜂窝滤网风干。请按住控制面板上的风速按钮3秒钟以启动风干功能。启动风干功能时，风速会从当前风速跳到高速并操作20分钟。此时，其他功能将被关闭，高速指示灯亮起，以0.5秒间隔闪烁，并在20分钟后熄灭。启动风干功能时，除了开关按钮以外，其他按钮均无效。如果在还未20分钟前提早按下开关按钮，风干功能的剩余时间将不会被记忆保存。再次启动风干功能时，它仍会在关机前操作20分钟。 5. 停电记忆功能：停电记忆功能： i. 在开机状态下，停电后恢复供电时，本产品会发出十次哔声及没有任何显示或操作，等待30秒钟后才会恢复到上一次的操作设置。 ii. 如果在恢复电源后30秒钟内按下ON（开）按钮，可立即恢复上一次的操作设置。备注：此功能在睡眠或自然风模式下无效。 6. 防止长时间操作事故防止长时间操作事故如果用户忘记关机，此功能则可防止本产品长时间操作。此功能的操作条件：如果没有启动定时功能，本产品操作15小时后将会自动关机。...
Page 16 如何使用 2) 打开下半部水箱：注水前，松开两边的水箱扣，并向上滑动泵杆至顶部。移开上半部机身，用水壶慢慢地把水倒入水箱里（图3和图4）。注满水后，再次安装上半部机身于水箱上。扣紧水箱扣，并向下滑动泵杆至底部。向上滑动泵杆至顶部松开两边的水箱扣（图3）（图4） 3) 可依据水位显示屏（置于前机身）来注水，如图5。 i. 不可注水超过MAX标位。 ii. 确保使用干净的自来水。 iii. 温馨提示：初次使用本产品时，如果发现有轻微的异味或水箱中的水有轻微变色，此乃正常现象，无毒，并且不会危害健康。水位显示屏（图5）...
Page 17 如何使用 B) 用作风扇功能而已 B) 用作风扇功能而已本产品可用作风扇。使用前，请开启风干功能将本产品及其蜂窝滤网风干，然后才拔出插头。松开水箱扣，向上滑动泵杆至顶部和插入水泵杆塞将其锁定。移开上半部机身用作风扇（图6和图7）。水泵滑杆水泵杆塞图6 上半部下半部没有安装轮子装轮子图7 图8 C) 如何使用-遥控器 C) 如何使用-遥控器 1.打开遥控器的电池隔间盖，然后插入1块3V锂电池（CR2032）。 2.使用遥控器时，请指向遥控接收器。如果电池电压变低，请如图所示打开电池隔间盖，然后更换新的锂电池（CR2032），如图8所示。请注意电池的正极和负极。然后，盖上电池隔间盖。...
Page 18 Pengenalan Bahagian A) Unit Utama Pandangan Depan Pandangan Belakang Roda Belakang Penutup Ruang Isian Air Gelendung Penerima Pancaran Alat Tingkap Paparan Paras Air Pelindung Panel Atas Kawalan Jauh Alat Kawalan Jauh Kerangka Kiri Daun Tetingkap Melintang Jaring Penapis Belakang Penghalang Rod Pam Air Gril Hadapan Penapis “Honeycomb”...
Page 19 Pengenalan Bahagian C) Panel Alat Kawalan Jauh Butang ON/OFF Butang Kelajuan Angin Butang Sejuk / Lembapan Butang Ayunan Butang Pemasa Butang Mod Spesifikasi Model EAC20 Voltan 220-240V~ 50Hz Kuasa 110W Kapasiti Tangki Air 20 Liter Kelajuan Kipas 480~1260rpm Hantaran Angin 9.17m /min ;...
Page 20 10. Perkakas ini hanya untuk tujuan penggunaan di rumah sahaja, bukan untuk kegunaan komersial. 11. Jangan gunakan perkakas untuk tujuan selain daripada yang dinyatakan. Jangan gunakan aksesori lain yang tidak disahkan oleh Khind-Mistral (M) Sdn Bhd. 12. Jangan letakkan perkakas terbalik selepas mengisikan air. Jangan condong atau langgar semasa meletakkan atau mengalihkan perkakas untuk mengelakkan percikan air selepas mengisi air.
Page 21 Pembersihan dan Penyelenggaraan Pemasangan Jaring Penapis Penapis Penapis “Honeycomb” Belakang Nota: Penapis “Honeycomb”. perlu diletak semula ke posisinya dengan betul supaya tidak menjejaskan jangka hayat perkakas ini dan motor. ii) Semasa proses pelembapan, ia adalah dilarang untuk menanggalkan atau memasang Jaring Penapis dan Penapis “Honeycomb”.
Page 22 Arahan Operasi B) Butang-butang Fungsi Nota: Perkakas akan mengeluarkan bunyi beep sebanyak 2 kali apabila dihidupkan. Unit ini akan terus berada pada mod ‘standby’. Ketika ini, segala butang melainkan butang ON/OFF tidak akan berfungsi. 1. Butang ON/OFF Pada mod ‘standby’, kesemua butang melainkan butang ON/OFF tidak akan berfungsi. Tekan butang ON/OFF untuk menghidupkan unit.
Page 23 Arahan Operasi Kelajuan tinggi Kelajuan pertengahan Kelajuan rendah Berhenti 18 21 69 72 T=90s Mod Natural dalam Kelajuan Tinggi Kelajuan tinggi Kelajuan pertengahan Kelajuan rendah Berhenti 30 33 69 72 T=90s Mod Natural dalam Kelajuan Sederhana Kelajuan tinggi Kelajuan pertengahan Kelajuan rendah Berhenti 18 21...
Page 24 Arahan Operasi 4. Fungsi Udara Kering : Sekiranya Penapis Honeycomb yang terletak di belakang unit perlu dikeringkan selepas digunakan dan unit perlu dibungkus dan disimpan, tekan butang kelajuan selama 3saat untuk mengaktifkan fungsi ini. Apabila fungsi Udara Kering telah diaktifkan, kelajuan angin akan terus bertukar ke kelajuan tinggi selama 20 minit.
Page 25 Cara Penggunaan 2) Menanggalkan Tangki Air : pertama, lepaskan Kancing Tangki Air di kedua-dua bahagian unit. Selepas itu, lunsurkan Gelangsar Pam Air untuk menggerakkan Rod Pam ke atas dan tanggalkan unit. Kemudian, perlahan-lahan tuangkan air ke dalam tangki menggunakan cerek(gambarajah 3&4) Letakkan unit ke atas Tangki Air, pasang semula dengan kemas Kancing Tangki Air, lunsurkan Gelangsar Pam Air ke arah bawah.
Page 26 Cara Penggunaan Penghalang Gelangsar Rod Pam Air Pam Air Bahagian atas Bahagian bawah Tanpa Roda Pasangkan roda. (Gambarajah 6) (Gambarajah 7) C. Penggunaan Alat Kawalan Jauh 1. Buka penutup bateri pada alat ini dan masukkan sebiji bateri 3V CR2032 2. Halakan alat ini ke arah Penerima Pancaran yang terletak pada unit. Jika voltan bateri berkurangan, sila buka penutupnya seperti ditunjukkan pada gambarajah 8 dan gantikan dengan bateri ( CR2032 ) yang baru.
