TAZ-4H Add-A-Zone Panel
APPLICATION
The TAZ-4H is a zone panel used to add zones to the HZ432.
See Fig. 1. The HZ432 provides up to four zones. Each TAZ-
4H can add up to four additional zones for a total of 32 zones.
INSTALLATION
When Installing this Product...
1. Read these instructions carefully. Failure to follow
them could damage the product or cause a hazardous
condition.
2. Check the rating given in the instructions and on the
product to make sure the product is suitable for your
application.

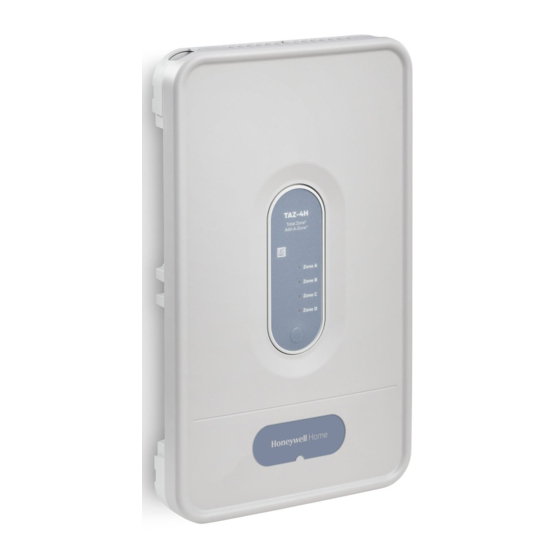

TAZ-4H
ZONE A
ZONE B
ZONE C
ZONE D
M38614
INSTALLATION INSTRUCTIONS
3. Installer must be a trained, experienced service
technician.
4. After installation is complete, check out product
operation as provided in these instructions.
5. Follow local codes for installation and application.
CAUTION
Voltage Hazard.
Can cause electrical shock or equipment damage.
Disconnect power before beginning installation.
Location
Select a location for the TAZ-4H as close as possible to the
HZ432 panel.
Mounting
The TAZ-4H can mount on a wall, stud, or return duct.
Wiring
CAUTION
Electrical Interference Hazard.
Running cable near line voltage can interfere with
panel operation.
Run cable connecting AZ terminals at least
12 in. from line voltage wiring.
IMPORTANT
Be sure AZ1 and AZ2 wires do not cross and are a
minimum of 12 in. from any line voltage wiring. If not
possible, use shielded cable for AZ1 and AZ2 wires.
NOTE:
Only two wires are required to connect the TAZ-4H
panels to the main HZ432 panel. If more than one
TAZ-4H is used, each TAZ-4H can be wired in a
daisy chain or parallel to each other, connecting the
AZ1 and AZ2 terminals between panels. Each AZ1
and AZ2 terminal can fit two wires to simplify daisy
chain wiring.
33-00578EFS-01
