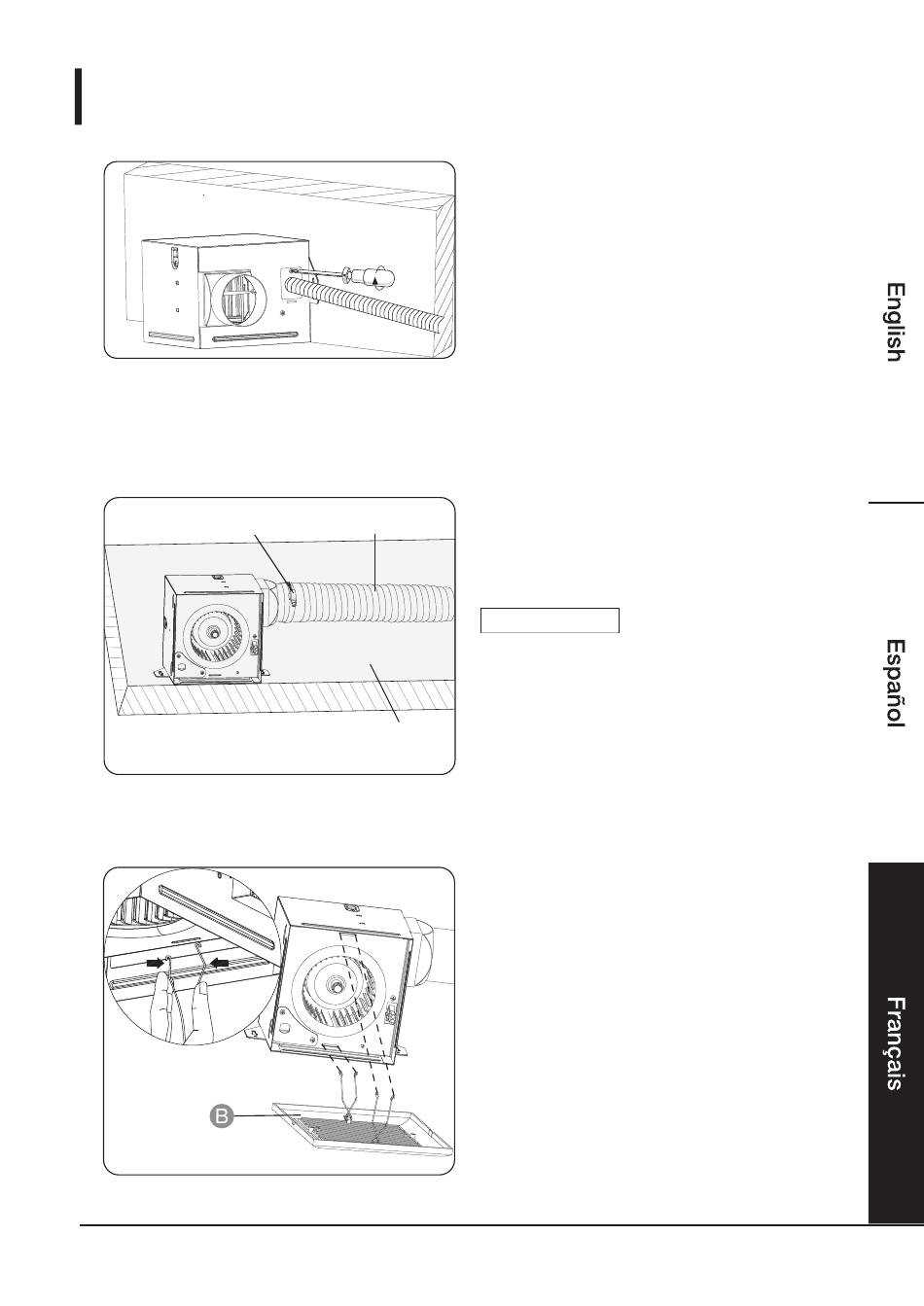

Installation - Nouvelle construction
Étape 3 : Raccordement des fils de la maison et du ventilateur
FIG 3
Étape 4 : Installation des conduits
RUBAN À CONDUITS
Étape 5 : Installation de la grille
• Lorsque tous les fils sont correctement
CONDUITS OU BRIDES
• Fixez un conduit flexible circulaire de 3 po
DE SERRAGE DE 3 PO
PLAFOND
raccordés, placez soigneusement tous les
fils avec connecteurs de fils à raccordement
rapide dans la boîte de jonction.
Remettez le couvercle de la boîte de jonction
en place sur la boîte de jonction, puis
installez la vis. Veillez à ce que la partie
inférieure de la bride du couvercle soit
correctement insérée. (FIG 3)
sur la bride de conduit du boîtier du
ventilateur, puis fixez-le à l'aide de ruban à
conduits ou de brides de serrage
(non fournis).
REMARQUE
Avant de passer à
l'installation de la grille, terminez tous les
travaux au plafond. La découpe du plafond
doit s'aligner sur le bord du boîtier du
ventilateur.
• Pincez les clips à ressort, puis insérez la
grille (B) dans les fentes rectangulaires
étroites à l'intérieur du boîtier du
ventilateur, à proximité du moteur du
ventilateur.
• Activez la source d'alimentation. Vérifiez
l'état du ventilateur afin de détecter tout
son ou toute vibration anormal(e).
