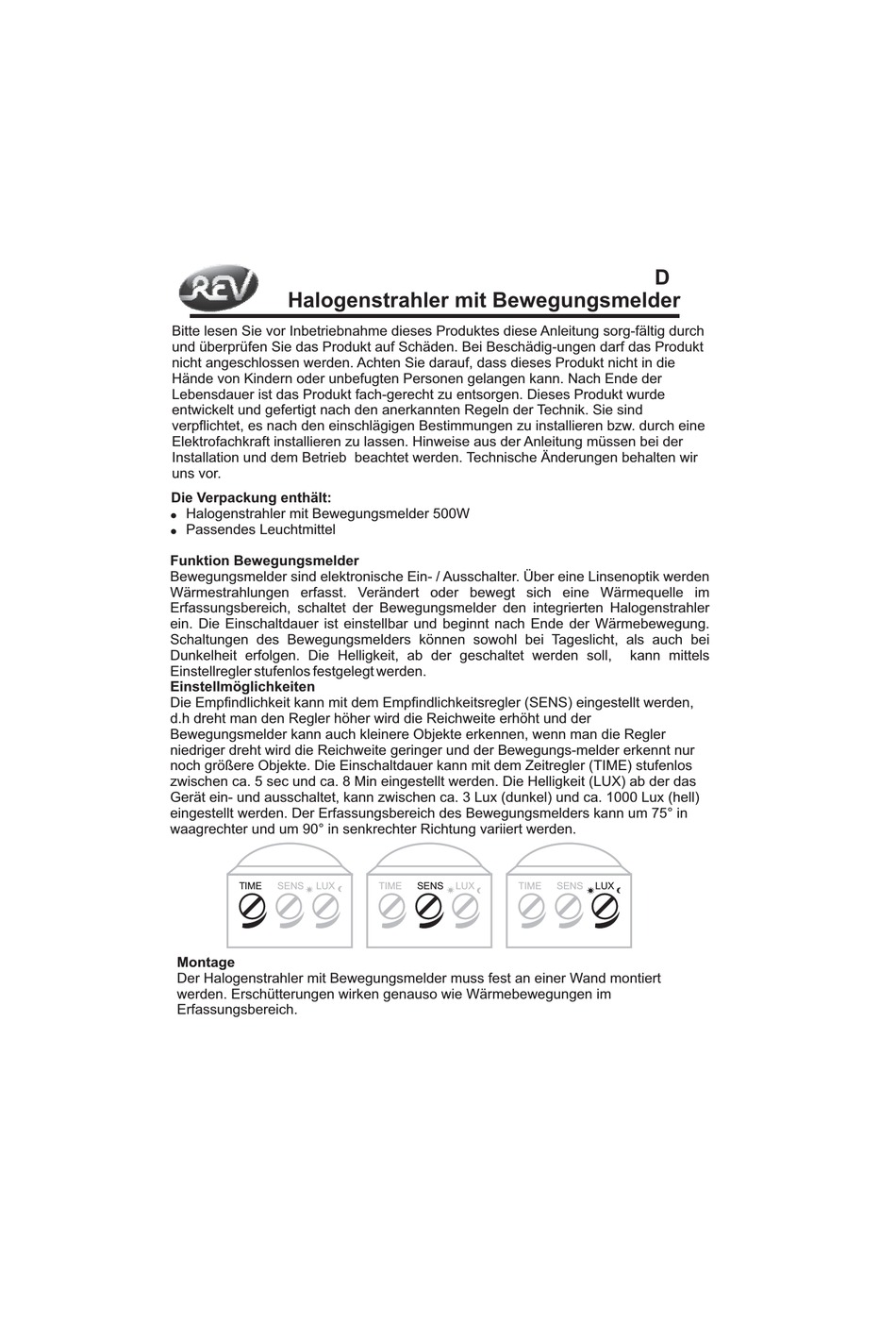

Halogenstrahler mit Bewegungsmelder
Bitte lesen Sie vor Inbetriebnahme dieses Produktes diese Anleitung sorg-fältig durch
und überprüfen Sie das Produkt auf Schäden. Bei Beschädig-ungen darf das Produkt
nicht angeschlossen werden. Achten Sie darauf, dass dieses Produkt nicht in die
Hände von Kindern oder unbefugten Personen gelangen kann. Nach Ende der
Lebensdauer ist das Produkt fach-gerecht zu entsorgen. Dieses Produkt wurde
entwickelt und gefertigt nach den anerkannten Regeln der Technik. Sie sind
verpflichtet, es nach den einschlägigen Bestimmungen zu installieren bzw. durch eine
Elektrofachkraft installieren zu lassen. Hinweise aus der Anleitung müssen bei der
Installation und dem Betrieb beachtet werden. Technische Änderungen behalten wir
uns vor.
Die Verpackung enthält:
!
Halogenstrahler mit Bewegungsmelder 500W
!
Passendes Leuchtmittel
Funktion Bewegungsmelder
Bewegungsmelder sind elektronische Ein- / Ausschalter. Über eine Linsenoptik werden
Wärmestrahlungen erfasst. Verändert oder bewegt sich eine Wärmequelle im
Erfassungsbereich, schaltet der Bewegungsmelder den integrierten Halogenstrahler
ein. Die Einschaltdauer ist einstellbar und beginnt nach Ende der Wärmebewegung.
Schaltungen des Bewegungsmelders können sowohl bei Tageslicht, als auch bei
Dunkelheit erfolgen. Die Helligkeit, ab der geschaltet werden soll,
Einstellregler stufenlos festgelegt werden.
Einstellmöglichkeiten
Die Empfindlichkeit kann mit dem Empfindlichkeitsregler (SENS) eingestellt werden,
d.h dreht man den Regler höher wird die Reichweite erhöht und der
Bewegungsmelder kann auch kleinere Objekte erkennen, wenn man die Regler
niedriger dreht wird die Reichweite geringer und der Bewegungs-melder erkennt nur
noch größere Objekte. Die Einschaltdauer kann mit dem Zeitregler (TIME) stufenlos
zwischen ca. 5 sec und ca. 8 Min eingestellt werden. Die Helligkeit (LUX) ab der das
Gerät ein- und ausschaltet, kann zwischen ca. 3 Lux (dunkel) und ca. 1000 Lux (hell)
eingestellt werden. Der Erfassungsbereich des Bewegungsmelders kann um 75° in
waagrechter und um 90° in senkrechter Richtung variiert werden.
TIME
SENS
LUX
Montage
Der Halogenstrahler mit Bewegungsmelder muss fest an einer Wand montiert
werden. Erschütterungen wirken genauso wie Wärmebewegungen im
Erfassungsbereich.
TIME
SENS
LUX
TIME
D
kann mittels
SENS
LUX
