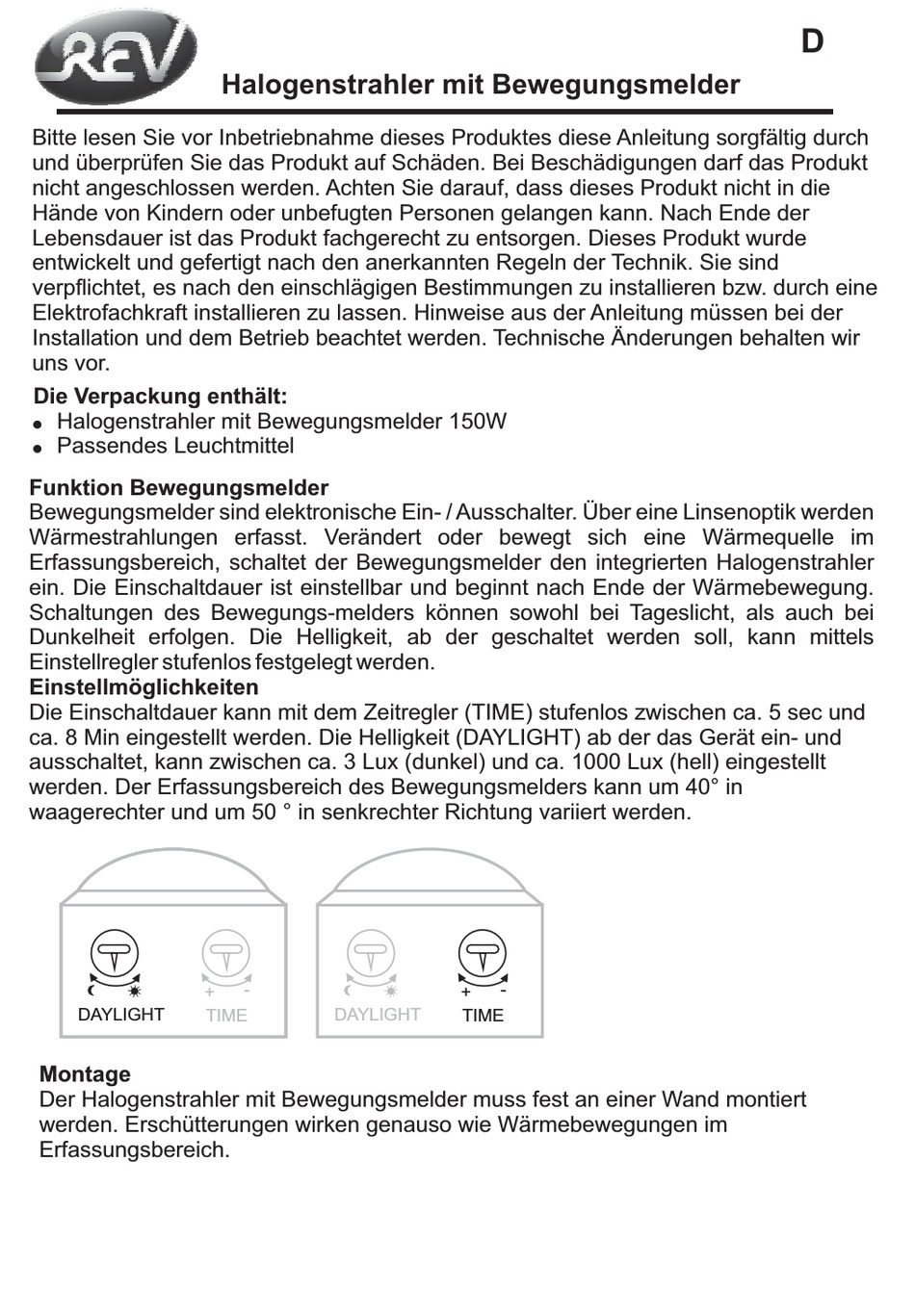

Bitte lesen Sie vor Inbetriebnahme dieses Produktes diese Anleitung sorgfältig durch
und überprüfen Sie das Produkt auf Schäden. Bei Beschädigungen darf das Produkt
nicht angeschlossen werden. Achten Sie darauf, dass dieses Produkt nicht in die
Hände von Kindern oder unbefugten Personen gelangen kann. Nach Ende der
Lebensdauer ist das Produkt fachgerecht zu entsorgen. Dieses Produkt wurde
entwickelt und gefertigt nach den anerkannten Regeln der Technik. Sie sind
verpflichtet, es nach den einschlägigen Bestimmungen zu installieren bzw. durch eine
Elektrofachkraft installieren zu lassen. Hinweise aus der Anleitung müssen bei der
Installation und dem Betrieb beachtet werden. Technische Änderungen behalten wir
uns vor.
Die Verpackung enthält:
!
Halogenstrahler mit Bewegungsmelder 150W
!
Passendes Leuchtmittel
Funktion Bewegungsmelder
Bewegungsmelder sind elektronische Ein- / Ausschalter. Über eine Linsenoptik werden
Wärmestrahlungen erfasst. Verändert oder bewegt sich eine Wärmequelle im
Erfassungsbereich, schaltet der Bewegungsmelder den integrierten Halogenstrahler
ein. Die Einschaltdauer ist einstellbar und beginnt nach Ende der Wärmebewegung.
Schaltungen des Bewegungs-melders können sowohl bei Tageslicht, als auch bei
Dunkelheit erfolgen. Die Helligkeit, ab der geschaltet werden soll, kann mittels
Einstellregler stufenlos festgelegt werden.
Einstellmöglichkeiten
Die Einschaltdauer kann mit dem Zeitregler (TIME) stufenlos zwischen ca. 5 sec und
ca. 8 Min eingestellt werden. Die Helligkeit (DAYLIGHT) ab der das Gerät ein- und
ausschaltet, kann zwischen ca. 3 Lux (dunkel) und ca. 1000 Lux (hell) eingestellt
werden. Der Erfassungsbereich des Bewegungsmelders kann um 40° in
waagerechter und um 50 ° in senkrechter Richtung variiert werden.
DAYLIGHT
Montage
Der Halogenstrahler mit Bewegungsmelder muss fest an einer Wand montiert
werden. Erschütterungen wirken genauso wie Wärmebewegungen im
Erfassungsbereich.
Halogenstrahler mit Bewegungsmelder
-
+
DAYLIGHT
TIME
-
+
TIME
D
