UniPOS EVPU FD7203 Instruction Manual

Общо описание
Входно-изходното устройство FD7203 е предназначено да приема сигнали от и да управлява външни за пожароизвестителната система
IFS7000 устройства. FD7203 е съвместимо с адресируеми пожароизвестителни централи IFS7002, като допълва възможностите на адресната
система IFS7000.
Входно-изходното устройство е универсално устройство с 10 входа и 16 изхода, покриващо изискванията на противопожарните служби,
относно включване стандартизиран блок за управление от пожарната група за гасене към пожароизвестителната централа.
Устройството отговаря на изискванията на Европейски стандарт EN54-17 и EN54-18. Има вградени изолатори за късо съединение.
Захранвано от централата или от външен енергоизточник, устройството се присъединява в контур от пожароизвестителна система IFS7000, на който
контур се включват и пожароизвестителите.
Няма ограничение (спазвайки изискванията за брой адресни устройства в контура) за броя на адресните устройства FD7203 включени в
контур от централата.
Осигурена е възможност, към FD7203 да се включват крайни пожароизвестителни устройства и/или други такива, като тяхното захранване се
осъществява от друг силов контур или автономен захранващ източник. Максимално консумирания ток от силовия контур е 1А.
Технически характеристики
Адресен контур:
- захранващо напрежение
- консумиран ток в покой
- консумиран ток в задействано състояние
Силов контур:
- напрежение
- консумиран ток в дежурен режим
- консумиран ток в задействано състояние
Входове:
• Галванично разделени програмируеми
- напрежение на задействане
• Контролируеми входове програмируеми
- максимално съпротивление на шлейфа
- състояние късо съединение
- задействано състояние
- състояние покой
- състояние прекъсване
- краен елемент
Изходи:
• Релейни с програмируеми функции
- тип
- електрически характеристики
• Контролируеми с програмируеми функции
- тип
- напрежение на изхода
- максимален ток при задействане
- краен елемент
• Отворен колектор с програмируеми функции
- максимално напрежение на изхода
- максимален ток при задействане
Работен температурен диапазон
Устойчивост на относителна влага (без кондензация) ≤ 95%
Габаритни размери
Индикация
В устройството е вградена светодиодна индикация, даваща информация за:
- състояние на изделието (повреда, пожар или работно състояние);
- състояние на входовете;
- състояние на изходите.

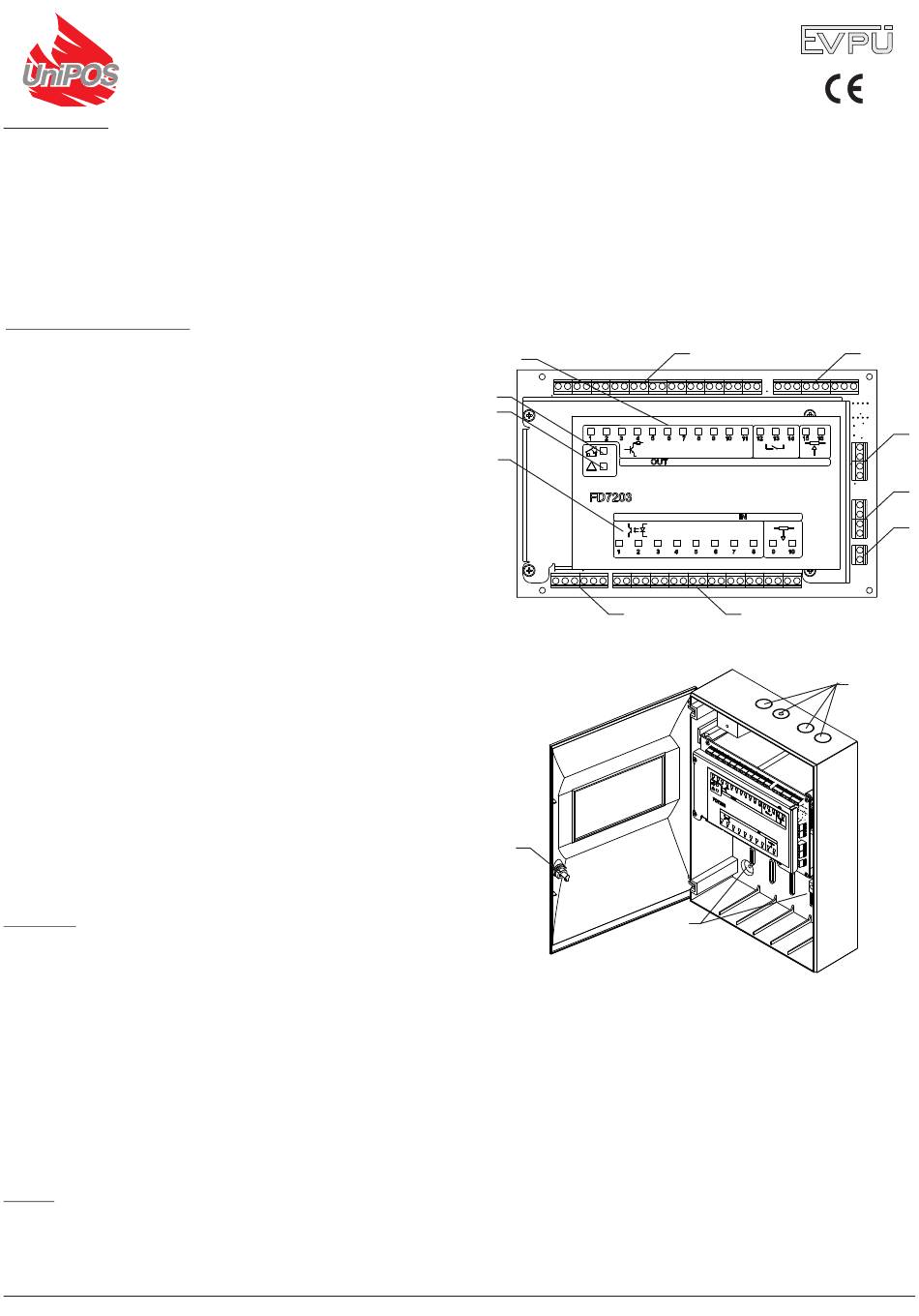

Индикаторите са разположени във функционални групи:
- индикатор, сработващ при задействан изход или вход (поз.10, фиг.1);
- индикатор, указващ повреда (поз.9, фиг.1);
- индикатори на галванично разделените 1÷8 и контролируемите входове 9 и 10 (поз.8, фиг.1);
- индикатори на изходите ОК 1÷11, релейни 12÷14 и контролируемите 15 и 16 (поз.11, фиг.1).
Светодиодната индикация сработва при:
- задействан вход – индивидуалния светодиод (поз.8, фиг.1) с непрекъсната зелена светлина и червения светодиод (поз.10, фиг.1)
с прекъсната през 2 секунди светлина;
- задействан изход – индивидуалния светодиод (поз.11, фиг.1) с постоянна зелена светлина и червения светодиод (поз.10, фиг.1)
с непрекъсната светлина;
- повреда - прекъсване или късо съединение във вход или изход – жълтия светодиод (поз.9, фиг.1) с непрекъсната светлина;
- задействан изолатор на силовия контур – жълтия светодиод (поз.9, фиг.1) с прекъсната през 2 секунди светлина;
- задействан изолатор на адресния контур – жълтия светодиод (поз.9, фиг.1) с прекъсната през 1 секунда светлина.
Монтаж
1. Механичен монтаж
Входно-изходното устройство се монтира в закрити помещения.
1.1. Разопакова се входно-изходното устройство от транспортната опаковка.
1.2. Отваря се капака. Отключването се извършва с монета, която се поставя в прореза на пластмасовата ключалка и се завърта на 90 градуса в
посока, обратна на часовниковата стрелка (поз.1, фиг.2).
1.3. На предварително определеното място за поставяне на устройството се монтират дюбели за закрепване.
Входно-изходно устройство
(15÷30)V DC
< 350µA
(3±1)mA
(12÷30)V DC
< 35mA
до 1A
10 бр.
8 бр.
(5÷30)V DC
2 бр.
100Ω
R
вход
0,6kΩ<R
вход
1,5kΩ<R
вход
R
вход
3,6kΩ
16 бр.
3 бр.
безпотенциални,
превключващи,
с програмируеми
функции
1A/30V DC;
0,5A/ 125V AC
2 бр.
потенциални
(12÷30)V DC
150mA
1kΩ
11 бр.
30V DC
35 mA
от минус 5°С до 40°С
(313х218х85) mm
Производител: УниПОС ООД, Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.com
тип FD7203
10 входа / 16 изхода
Паспорт 08-7203-02-17
11
10
9
8
<0,5kΩ
<1,4kΩ
<4,8kΩ
>4,8kΩ
1
1
7 6
Фиг.1
2
Фиг.2
1293-CPD-0282
1293
2
3
4
5
3
