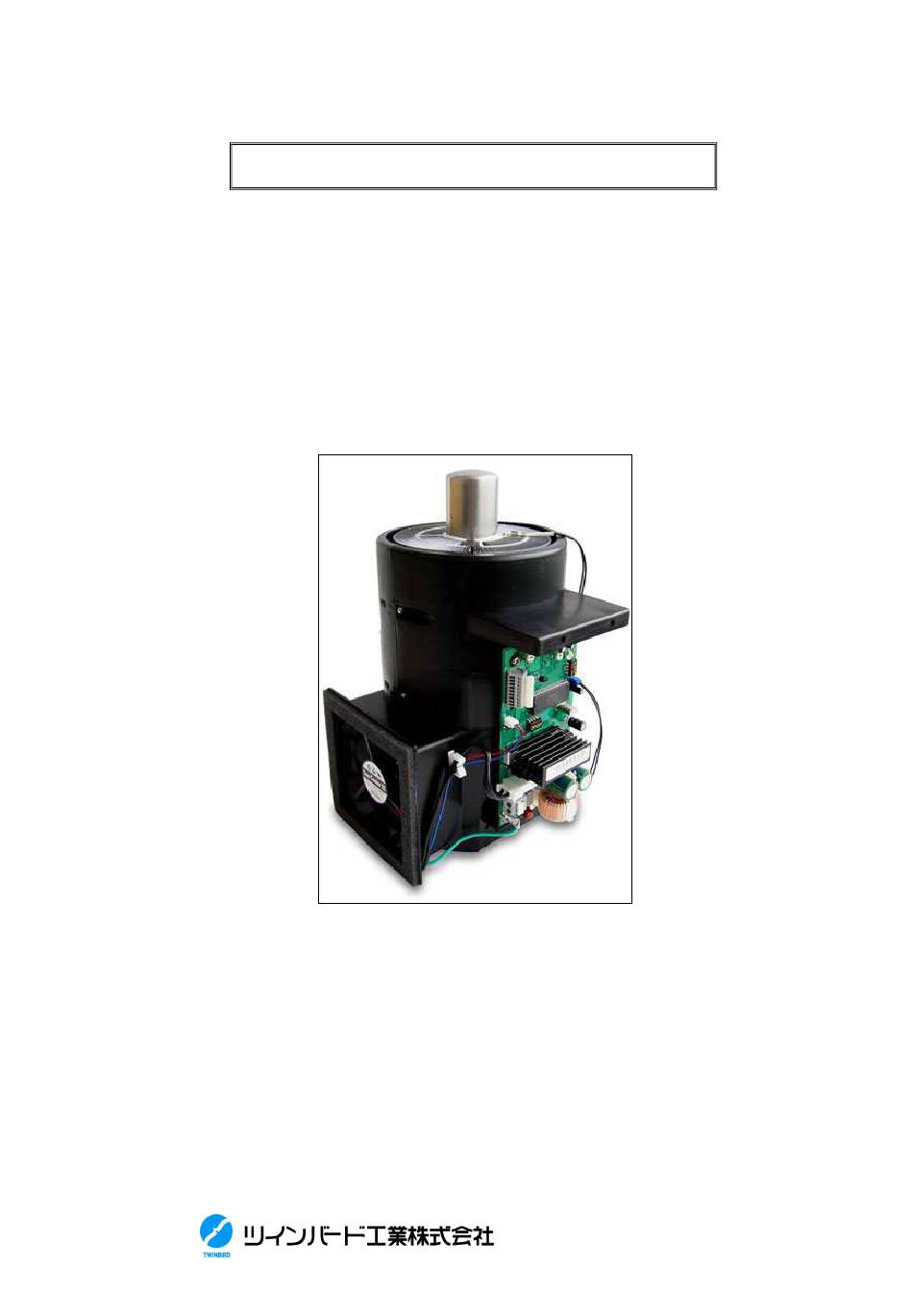

- Page 1 Ref. No.: SCDD-090011 取扱説明書 Operation Manual モデル Model: SC-UB04 名称： 40W 型 FPSC モジュール H Name: 40W FPSC Module H ツインバード工業株式会社 SC 事業本部 TWINBIRD CORPORATION SC Business Operation TWINBIRD CORPORATION http://fpsc.twinbird.jp (1/17)
- Page 2 た装置。 ※これらの応用範囲での販売、使用は特許侵害を構成する可能性があり、特許侵害者に対し、法的 措置が取られる可能性があります。 ※適用分野でご不明な点がございましたら、弊社ＳＣ事業部にお問い合わせください。 This product has been manufactured by Twinbird Corporation under an license agreement with Global Cooling Inc. Twinbird's agreement with Global Cooling restricts the following field of use, manufacture and sale. Prohibited Field: Equipment specifically designed for petroleum and petrochemical testing and analysis.
- Page 3 SC-UB04 40W FPSC Module H Reduce the output setting of the FPSC Module if unusual noises are observed coming from inside the pressure vessel. Please contact Twinbird if the reduced output setting does not eliminate the unusual noises. (6) FPSC モジュールに強い衝撃を与えないで下さい。故障の原因となります。...
- Page 4 Failure of the FPSC Module could result from subjecting the cold side to a strong force. It is made of thin stainless steel sheet surrounding a precision structure. (15) FPSC 内部に高圧のガスが封入されていますので、廃棄の際は弊社までご相談ください。 The Stirling cooler uses a high pressure gas inside, please contact Twinbird if you intend to scrap the Stirling cooler. TWINBIRD CORPORATION http://fpsc.twinbird.jp...
- Page 5 50 ± 10 W 消費電力 Power Consumption 使用温度範囲 0 ～ 40 ℃ Ambient Temperature Range to Use 吸熱部許容温度範囲 -50 ～ +10 ℃ Acceptable Temperature Range at Cold Side 付属品 （取付済み） 駆動基板 (Drive PCB) Accessories (attached on FPSC Module) ESC-040H TWINBIRD CORPORATION http://fpsc.twinbird.jp (5/17)
- Page 6 Ref. No.: SCDD-090011 ３．３ 冷却特性 Graph of Cooling Capacity 試験条件 Condition 周囲温度 Ambient Temperature： 25℃ 吸熱部温度 Cold Side Temperature [℃] TWINBIRD CORPORATION http://fpsc.twinbird.jp (6/17)
- Page 7 Ｒｅｊｅｃｔ Ｆｉ ｎ （放熱フィン ） （Ａｌｕｍｉｎｕｍ ） Ｔｈ ｅｒｍｉｓｔｏｒ（サーミスタ） １８９ １７５． ７ （７２．７） ７４ （１１５） １０３ φ １４０ Ｃｏｌｄ Ｓｉｄｅ （コールドサイド） φ３７．８±０．１ ＳＵＳ３０４ ＰＰ ＰＣＢ ６０ ６０ ４ Ｈａｌｌｓ １１８ ｔｏ ｆｉｘ ｍｏｄｕｌｅ φ３．４ ｂｙ ｓｃｒｅｗ 設 置用ネジ穴（４ヶ所） ４０ [mm] TWINBIRD CORPORATION http://fpsc.twinbird.jp (7/17)
- Page 8 単 線 φ 0.8 ～ 2.0 mm ・電線むき長さ: 10 ～ 11 mm 電源入力 1(+) ・入力電圧: DC 12 V (±10%) ・最大消費電流: 6 A (RMS) 2(-) （12V 入力時） [TAB] 187 型 (6.3 mm) [FG] φ 1.8 mm (穴) TWINBIRD CORPORATION http://fpsc.twinbird.jp (8/17)
- Page 9 Strip Length: 10 - 11 mm Power Source Input 1(+) Input Voltage: 12 V DC (± 10 %) Maximum Current: 6 A (RMS) 2(-) （at 12 V Input） [TAB] 187 Type (6.3 mm) [FG] φ 1.8 mm (Hole) TWINBIRD CORPORATION http://fpsc.twinbird.jp (9/17)
- Page 10 DIP switch. ②FPSC が接続されていないか、又は、断線した。 When the FPSC is disconnected or the input power wire is cut. ③温度センサーが接続されていないか、又は、断線した。 When the temperature sensor is disconnected or wire is cut. ④入力電源電圧が範囲外である。 The power source voltage is out of allowable range. TWINBIRD CORPORATION http://fpsc.twinbird.jp (10/17)
- Page 11 Drive voltage to FPSC is supplied from FPSC output terminal (CN8). 項 目 Item 仕 様 Specification 出力波形 PWM 波形 Output wave shape 基本周波数 79.1Hz Frequency キャリア周波数 5.0635 kHz Carrier frequency 出力電圧範囲 AC 2.0～8.5 V (RMS) @79.1Hz Output voltage range 最大出力電流 ７A (RMS) Output current capacity TWINBIRD CORPORATION http://fpsc.twinbird.jp (11/17)
- Page 12 [6.000 or under] 4.000 4.063 電流 [0.000 or over] [Over 20.000] 20.000 Current ・・・ [mA] [Under 4.000] [21.000 or under] 2.000 2.025 出力電圧 8.500 Output voltage 2.000 ・・・ 8.500 * 電圧および電流が同時入力されている場合は、電圧入力が優先されます。 Input voltage has priority over input current. TWINBIRD CORPORATION http://fpsc.twinbird.jp (12/17)
- Page 13 (0.1 V / 1.2 sec - 0.1 V / 100 sec) 8.5V 4.0V (80steps) 2.0V 0’24” 0’00” 1’17”(Minimum) 73’40”(Maximum) → 経過時間 [min’ sec” ] 出力電圧が 8.5V に達するまでの時間 Time Time from start to when output voltage reaches 8.5 V. TWINBIRD CORPORATION http://fpsc.twinbird.jp (13/17)
- Page 14 Default setting value is 54 deg. C (0010). With this setting, warm side temperature will not go up to over 65 deg. C in the cooling condition of this FPSC Module (SC-UB04). Don’t change the setting to prevent internal damage of the FPSC Module.
- Page 15 (Power source voltage < 9.6 V or Power source voltage > 14.0 V) 出力信号 Output 状 態 Status High 異 常 Emergency 正 常 Normal (2)異常信号出力停止条件 Condition for cancellation of the emergency signal output 運転／停止信号が停止になった時 When the on / off signal goes off. TWINBIRD CORPORATION http://fpsc.twinbird.jp (15/17)
- Page 16 (Signal level < 1 V or signal level > 5 V) 出力信号 Output 状 態 Status High 警 告 Alarm 正 常 Normal (2)警告信号2停止条件 Condition for cancellation of the alarm signal 2 output 上記①の状態に該当しなくなった時。 When the level of output set signal is within the allowable range. TWINBIRD CORPORATION http://fpsc.twinbird.jp (16/17)
- Page 17 Ref. No.: SCDD-090011 ６． お問合せ先 ツインバード工業株式会社 SC 事業本部 E-mail: sc@twinbird.co.jp Tel: 0256-92-6173 Fax: 0256-93-6168 〒959-0292 新潟県燕市吉田西太田 2084-2 Contact TWINBIRD CORPORATION SC Business Operation E-mail: sc@twinbird.co.jp Phone: +81-256-92-6173 Facsimile: +81-256-93-6168 Address: 2084-2, Yoshida-nishiota, Tsubame-shi, Niigata-ken, 959-0292, Japan TWINBIRD CORPORATION http://fpsc.twinbird.jp (17/17)
