Fracarro OPT PDM SCA Instructions For Installation

ITA: Ricevitore ottico passivo della serie OPT miniaturizzato, con una uscita RF
larga banda per la ricezione dei segnali Digitali Terresti e Satellite distribuiti su una
singola fibra. Non richiede alimentazione , Range ottico di ingresso compreso tra 0
e -6 dBm; finestra ottica di funzionamento 1270-1610nm, frequenza uscita RF da
88 a 2350 MHz, adatto per sistemi multiutenza su singola fibra monomodale,
dimensioni ridotte per una facile installazione. Disponibile in due modelli, OPT PDM
SCA con connettore ingresso SC/APC e OPT PDM MINI con connettore ingresso
MINI, connettore uscita F Femmina. Installazione facile e veloce (Plug&Play), alta
schermatura contro le interferenze elettromagnetiche, possibilità di alloggiamento
su scatola 503.
ENG: Miniaturized passive optical receiver of the OPT series, with a wide band RF
output for the reception of Digital Terrestrial and Satellite signals distributed on a
single fiber. Requires no power supply, Optical input range between 0 and -6 dBm;
1270-1610nm operating optical window, RF output frequency from 88 to 2350 MHz,
suitable for single-mode single-mode fiber multi-user systems, small size for easy
installation. Available in two models, OPT PDM SCA with SC / APC input connector
and OPT PDM MINI with MINI input connector, F Female output connector. Quick
and easy installation (Plug & Play), high shielding against electromagnetic
interference, possibility of housing on 503 box.
FRA: Récepteur optique passif miniaturisé de la série OPT, avec une sortie RF large
bande pour la réception de signaux numériques terrestres et satellites répartis sur
une seule fibre. Ne nécessite aucune alimentation, plage d'entrée optique entre 0 et
-6 dBm; Fenêtre optique d'exploitation 1270-1610nm, fréquence de sortie RF de 88
à 2350 MHz, adaptée aux systèmes multi-utilisateurs à fibre monomode
monomode, petite taille pour une installation facile. Disponible en deux modèles,
OPT PDM SCA avec connecteur d'entrée SC / APC et OPT PDM MINI avec
connecteur d'entrée MINI, F Connecteur de sortie femelle. Installation rapide et
facile (Plug & Play), haut blindage contre les interférences électromagnétiques,
possibilité de logement sur boîtier 503.
SPECIFICHE TECNICHE / TECHNICAL SPECIFICATIONS / SPÉCIFICATIONS TECHNIQUES
Code
Optical Input
Optical Connector:
Working Wavelength:
Operating Input Optical Power:
Optical Back Reflection:
DMaximum Input Optical Power:
RF Output
Frequency Band:
Total Output RF Level:
Connector Type:
Output Impedanc:
General Features
Operating Temperature:
Dimensions (L.× H.× D.):
OPT PDM SCA - OPT PDM MINI

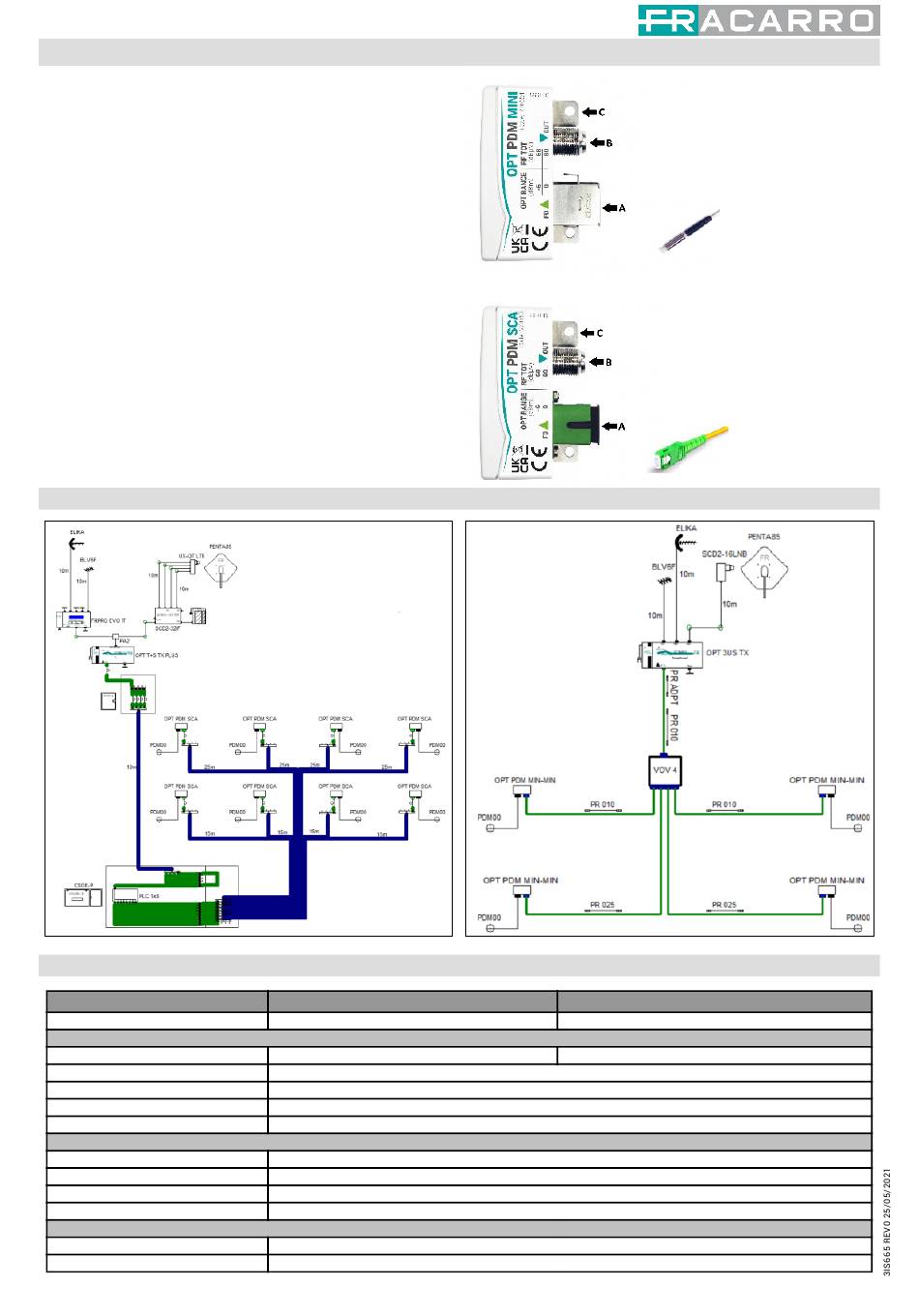

ESEMPIO INSTALLATIVO / INSTALLATION EXAMPLE / EXEMPLE D' INSTALLATION
OPT PDM SCA
OPT PDM SCA
270653
SC/APC
A) ITA:Connettore di ingresso ottico MINI
B) ITA: Connettore di uscita RF femmina F
C) ITA:alette di fissaggio
OPT PDM MINI
1270 - 1610 nm
-6 to 0 dBm
-50 dB
10 dBm
88 to 2350 MHz
68 dBµV (-6 dBm) to 80 dBµV (0 dBm)
F Female
75 Ohm
0 to +40 °C
47 x 33 x 15 mm
ENG:Optical input Connector MINI
FRA:Connecteur d'entrée optique MINI
ENG:RF Output Connector Female F
FRA:Connecteur de sortie RF femelle F
ENG:fixing lugs
FRA:pattes de fixation
ITA:Connettore MINI
ENG:Connector MINI
FRA:Connecteur MINI

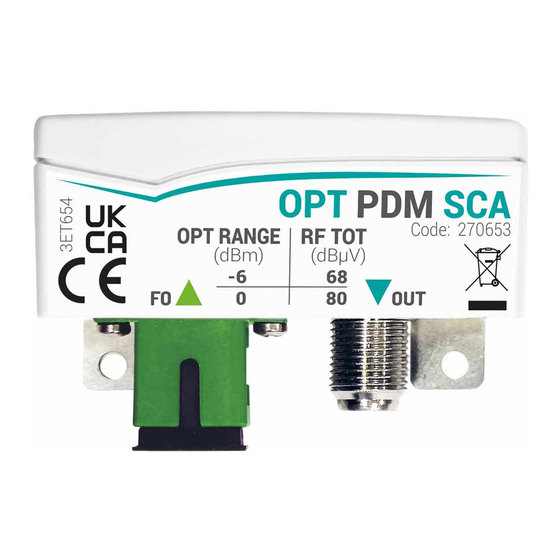

A) ITA:Connettore di ingresso ottico SC / APC
ENG:Optical input Connector SC/APC
FRA:Connecteur d'entrée optique SC / APC
B) ITA:Connettore di uscita RF femmina F
ENG:RF Output Connector Female F
FRA:Connecteur de sortie RF femelle F
C) ITA: alette di fissaggio
ENG:fixing lugs
FRA:pattes de fixation
ITA:Connettore SC/APC (verde)
ENG:Connector SC/APC (green)
FRA:Connecteur SC / APC (vert)
OPT PDM MINI
270654
MINI
