TC-Helicon GO XLR MINI Quick Start Manual page 21

40
GO XLR MINI

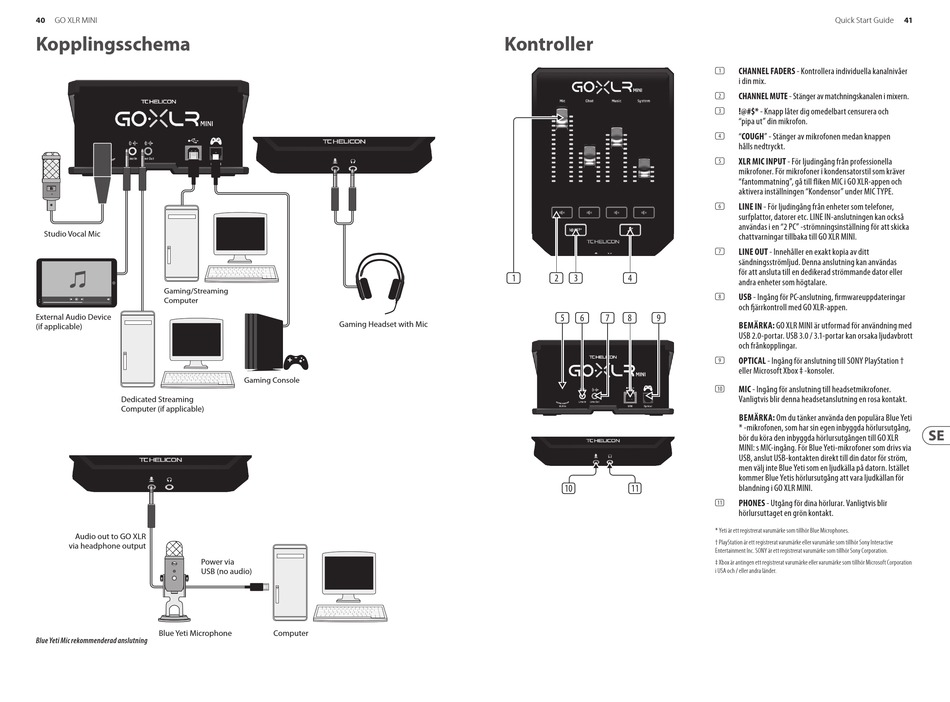

Kopplingsschema
Studio Vocal Mic
Gaming/Streaming
Computer
External Audio Device
(if applicable)
Dedicated Streaming
Computer (if applicable)
Audio out to GO XLR
via headphone output
Power via
USB (no audio)
Blue Yeti Microphone
Blue Yeti Mic rekommenderad anslutning
Gaming Headset with Mic
Gaming Console
Computer
Kontroller
(1) (2) (3) (4)
(5) (6) (7) (8) (9)
(10) (11)
Quick Start Guide
CHANNEL FADERS - Kontrollera individuella kanalnivåer
(1)
i din mix.
CHANNEL MUTE - Stänger av matchningskanalen i mixern.
(2)
!@#$* - Knapp låter dig omedelbart censurera och
(3)
"pipa ut" din mikrofon.
"COUGH" - Stänger av mikrofonen medan knappen
(4)
hålls nedtryckt.
XLR MIC INPUT - För ljudingång från professionella
(5)
mikrofoner. För mikrofoner i kondensatorstil som kräver
"fantommatning", gå till fliken MIC i GO XLR-appen och
aktivera inställningen "Kondensor" under MIC TYPE.
LINE IN - För ljudingång från enheter som telefoner,
(6)
surfplattor, datorer etc. LINE IN-anslutningen kan också
användas i en "2 PC" -strömningsinställning för att skicka
chattvarningar tillbaka till GO XLR MINI.
LINE OUT - Innehåller en exakt kopia av ditt
(7)
sändningsströmljud. Denna anslutning kan användas
för att ansluta till en dedikerad strömmande dator eller
andra enheter som högtalare.
USB - Ingång för PC-anslutning, firmwareuppdateringar
(8)
och fjärrkontroll med GO XLR-appen.
BEMÄRKA: GO XLR MINI är utformad för användning med
USB 2.0-portar. USB 3.0 / 3.1-portar kan orsaka ljudavbrott
och frånkopplingar.
OPTICAL - Ingång för anslutning till SONY PlayStation †
(9)
eller Microsoft Xbox ‡ -konsoler.
MIC - Ingång för anslutning till headsetmikrofoner.
(10)
Vanligtvis blir denna headsetanslutning en rosa kontakt.
BEMÄRKA: Om du tänker använda den populära Blue Yeti
* -mikrofonen, som har sin egen inbyggda hörlursutgång,
bör du köra den inbyggda hörlursutgången till GO XLR
MINI: s MIC-ingång. För Blue Yeti-mikrofoner som drivs via
USB, anslut USB-kontakten direkt till din dator för ström,
men välj inte Blue Yeti som en ljudkälla på datorn. Istället
kommer Blue Yetis hörlursutgång att vara ljudkällan för
blandning i GO XLR MINI.
PHONES - Utgång för dina hörlurar. Vanligtvis blir
(11)
hörlursuttaget en grön kontakt.
* Yeti är ett registrerat varumärke som tillhör Blue Microphones.
† PlayStation är ett registrerat varumärke eller varumärke som tillhör Sony Interactive
Entertainment Inc. SONY är ett registrerat varumärke som tillhör Sony Corporation.
‡ Xbox är antingen ett registrerat varumärke eller varumärke som tillhör Microsoft Corporation
i USA och / eller andra länder.
41
