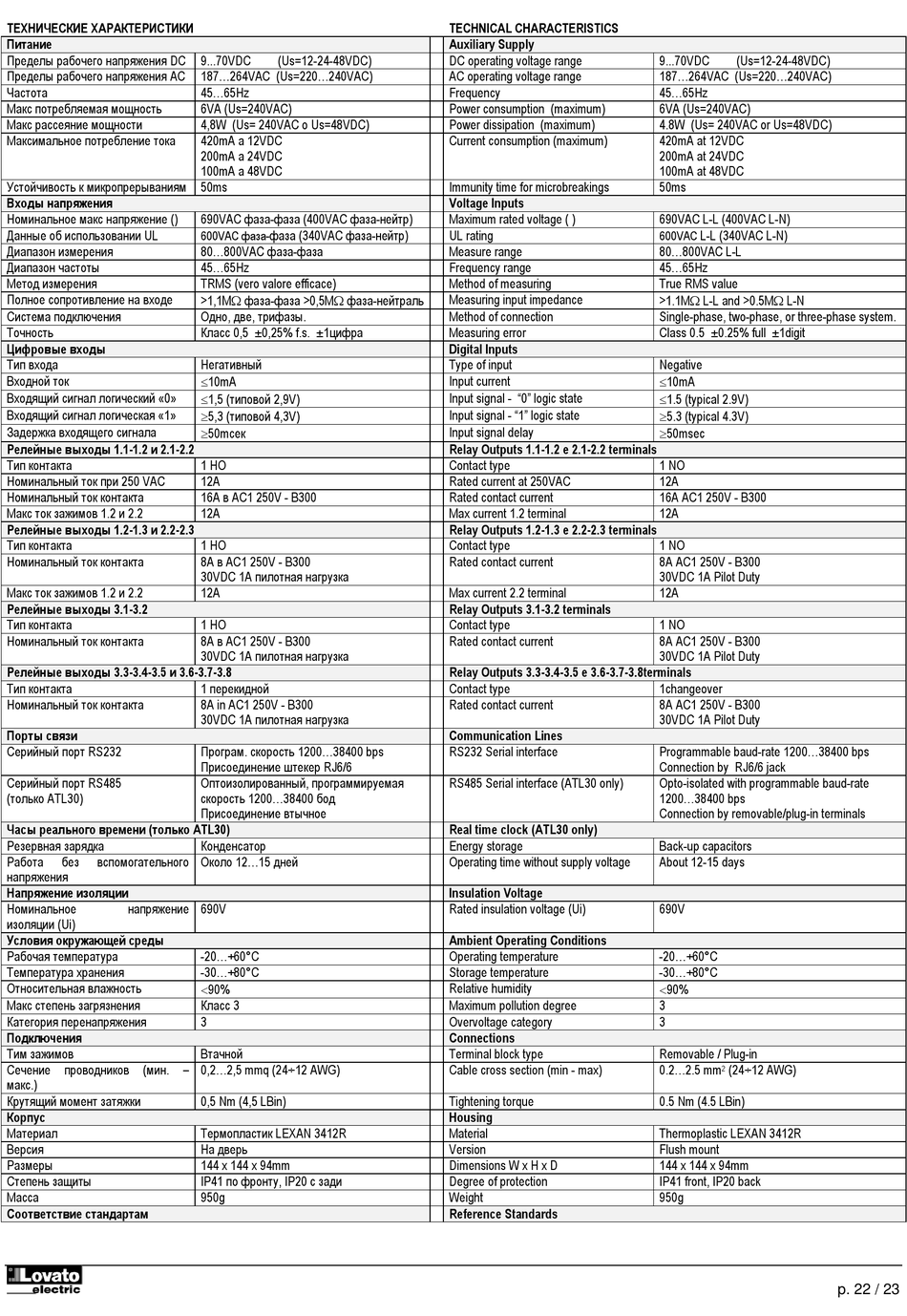

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание
Пределы рабочего напряжения DC
Пределы рабочего напряжения AC
Частота
Макс потребляемая мощность
Макс рассеяние мощности
Максимальное потребление тока
Устойчивость к микропрерываниям
Входы напряжения
Номинальное макс напряжение ()
Данные об использовании UL
Диапазон измерения
Диапазон частоты
Метод измерения
Полное сопротивление на входе
Система подключения
Точность
Цифровые входы
Тип входа
Входной ток
Входящий сигнал логический «0»
Входящий сигнал логическая «1»
Задержка входящего сигнала
Релейные выходы 1.1-1.2 и 2.1-2.2
Тип контакта
Номинальный ток при 250 VAC
Номинальный ток контакта
Макс ток зажимов 1.2 и 2.2
Релейные выходы 1.2-1.3 и 2.2-2.3
Тип контакта
Номинальный ток контакта
Макс ток зажимов 1.2 и 2.2
Релейные выходы 3.1-3.2
Тип контакта
Номинальный ток контакта
Релейные выходы 3.3-3.4-3.5 и 3.6-3.7-3.8
Тип контакта
Номинальный ток контакта
Порты связи
Серийный порт RS232
Серийный порт RS485
(только ATL30)
Часы реального времени (только ATL30)
Резервная зарядка
Работа без вспомогательного
напряжения
Напряжение изоляции
Номинальное напряжение
изоляции (Ui)
Условия окружающей среды
Рабочая температура
Температура хранения
Относительная влажность
Макс степень загрязнения
Категория перенапряжения
Подключения
Тим зажимов
Сечение проводников (мин. –
макс.)
Крутящий момент затяжки
Корпус
Материал
Версия
Размеры
Степень защиты
Масса
Соответствие стандартам
9...70VDC (Us=12-24-48VDC)
187...264VAC (Us=220...240VAC)
45...65Hz
6VA (Us=240VAC)
4,8W (Us= 240VAC o Us=48VDC)
420mA a 12VDC
200mA a 24VDC
100mA a 48VDC
50ms
690VAC фаза-фаза (400VAC фаза-нейтр)
600VAC фаза -фаза (340VAC фаза-нейтр)
80...800VAC фаза-фаза
45...65Hz
TRMS (vero valore efficace)
>1,1M фаза-фаза >0,5M фаза-нейтраль
Одно, две, трифазы.
Класс 0,5 ±0,25% f.s. ±1цифра
Негативный
10mA
1,5 (типовой 2,9V)
5,3 (типовой 4,3V)
50mсек
1 НО
12A
16A в AC1 250V - B300
12A
1 НО
8A в AC1 250V - B300
30VDC 1A пилотная нагрузка
12A
1 НО
8A в AC1 250V - B300
30VDC 1A пилотная нагрузка
1 перекидной
8A in AC1 250V - B300
30VDC 1A пилотная нагрузка
Програм. скорость 1200...38400 bps
Присоединение штекер RJ6/6
Оптоизолированный, программируемая
скорость 1200...38400 бод
Присоединение втычное
Конденсатор
Около 12...15 дней
690V
-20...+60°C
-30...+80°C
90%
Класс 3
3
Втачной
0,2...2,5 mmq (24÷12 AWG)
0,5 Nm (4,5 LBin)
Термопластик LEXAN 3412R
На дверь
144 x 144 x 94mm
IP41 по фронту, IP20 с зади
950g

TECHNICAL CHARACTERISTICS

Auxiliary Supply
DC operating voltage range
AC operating voltage range
Frequency
Power consumption (maximum)
Power dissipation (maximum)
Current consumption (maximum)
Immunity time for microbreakings
Voltage Inputs
Maximum rated voltage ( )
UL rating
Measure range
Frequency range
Method of measuring
Measuring input impedance
Method of connection
Measuring error
Digital Inputs
Type of input
Input current
Input signal - "0" logic state
Input signal - "1" logic state
Input signal delay
Relay Outputs 1.1-1.2 e 2.1-2.2 terminals
Contact type
Rated current at 250VAC
Rated contact current
Max current 1.2 terminal
Relay Outputs 1.2-1.3 e 2.2-2.3 terminals
Contact type
Rated contact current
Max current 2.2 terminal
Relay Outputs 3.1-3.2 terminals
Contact type
Rated contact current
Relay Outputs 3.3-3.4-3.5 e 3.6-3.7-3.8terminals
Contact type
Rated contact current
Communication Lines
RS232 Serial interface
RS485 Serial interface (ATL30 only)
Real time clock (ATL30 only)
Energy storage
Operating time without supply voltage
Insulation Voltage
Rated insulation voltage (Ui)
Ambient Operating Conditions
Operating temperature
Storage temperature
Relative humidity
Maximum pollution degree
Overvoltage category
Connections
Terminal block type
Cable cross section (min - max)
Tightening torque
Housing
Material
Version
Dimensions W x H x D
Degree of protection
Weight
Reference Standards
9...70VDC (Us=12-24-48VDC)
187...264VAC (Us=220...240VAC)
45...65Hz
6VA (Us=240VAC)
4.8W (Us= 240VAC or Us=48VDC)
420mA at 12VDC
200mA at 24VDC
100mA at 48VDC
50ms
690VAC L-L (400VAC L-N)
600VAC L-L (340VAC L-N)
80...800VAC L-L
45...65Hz
True RMS value
>1.1M L-L and >0.5M L-N
Single-phase, two-phase, or three-phase system.
Class 0.5 ±0.25% full ±1digit
Negative
10mA
1.5 (typical 2.9V)
5.3 (typical 4.3V)
50msec
1 NO
12A
16A AC1 250V - B300
12A
1 NO
8A AC1 250V - B300
30VDC 1A Pilot Duty
12A
1 NO
8A AC1 250V - B300
30VDC 1A Pilot Duty
1changeover
8A AC1 250V - B300
30VDC 1A Pilot Duty
Programmable baud-rate 1200...38400 bps
Connection by RJ6/6 jack
Opto-isolated with programmable baud-rate
1200...38400 bps
Connection by removable/plug-in terminals
Back-up capacitors
About 12-15 days
690V
-20...+60°C
-30...+80°C
90%
3
3
Removable / Plug-in
0.2...2.5 mm (24÷12 AWG)
2
0.5 Nm (4.5 LBin)
Thermoplastic LEXAN 3412R
Flush mount
144 x 144 x 94mm
IP41 front, IP20 back
950g
