REMO BAS-1124 Dvina-14 Quick User Manual

TV Antenna Outdoor | Наружная ТВ антенна
BAS-1124 Dvina-14*
QUICK USER GUIDE | ПАСПОРТ
kg
mm
0.8
435х315х40
Version | Исполнение
5V
P
9dB 30dB
5V
—
1
1 2
6
English
Thank you for choosing the antenna outdoor BAS-1124 Dvina-14!
It has been developed by a team of engineers determined to continue
the tradition of excellence and innovation of REMO-Technologii
products. The antenna BAS-1124 Dvina-14 is made of high-quality
UHF / ДМВ
materials in accordance with thoroughly detailed design.
The antenna can be installed on any mast with a diameter up to 50mm
or wall mount bracket. The antenna connects to the TV via cable RG-6/U
with F-connector. Cable and connectors are purchased separately.
DX
USB
The antenna outdoor BAS-1124 Dvina-14 will provide high-quality
reception of digital television DVB-T2 on the UHF channels together
30dB 30dB
with the modern TV sets or digital receiver.
5V
5V
The antenna has several versions:
BAS-1124-P Dvina-14 — antenna does not require power
BAS-1124-5V Dvina-14 — antenna powering through the antenna
socket of the digital converter box (STB).
BAS-1124-USB Dvina-14 — antenna powering from any USB port
using the injector
* БАС-1124 Двина-14
BAS-1124-DX Dvina-14 — antenna powering from its own power
supply connected to the mains electricity (household power) AC 230V
Manufacturer:
REMO-Technologii, P.O.Box 500, Saratov, 410052, Russia
www.remo-electronics.com
2
3
7
Русский
Благодарим за выбор наружной антенны BAS-1124 Двина-14!
Вы держите в руках современную наружную антенну, которая
обеспечит качественный приём аналогового и цифрового
телевидения DVB-T2 на ДМВ-каналах совместно с современным
телевизором или цифровым приемником (тюнером).
Вы можете установить антенну на мачту диаметром до 50мм или
стеновой кронштейн. Антенна подключается к телевизору через
кабель RG-6/U с помощью F-разъема (приобретаются отдельно).
Информацию о частотах и каналах вещания цифрового телевидения
Вы можете узнать на сайте РТРС — http://rtrs.ru, интерактивной
карте ЦТВ — http://карта.ртрс.рф, в своей региональной
вещательной компании или по телефону 8-800-220-20-02.
Обратите внимание - антенна имеет несколько исполнений:
BAS-1124-P Двина-14 — не требует питания для работы
BAS-1124-5V Двина-14 — получает питание через антенное гнездо
от телевизора или цифрового приёмника (ресивера).
BAS-1124-USB Двина-14 — получает питание от любого USB-порта
через инжектор
BAS-1124-DX Двина-14 — получает питание от собственного блока
питания, подключаемого в сеть 230В.
Наименование и адрес местонахождения изготовителя:
OOO «РЭМО-Технологии»
410033, Россия, Саратов, пр-т. 50-лет Октября 101, литер П3, оф. 222
Require
Вам потребуются

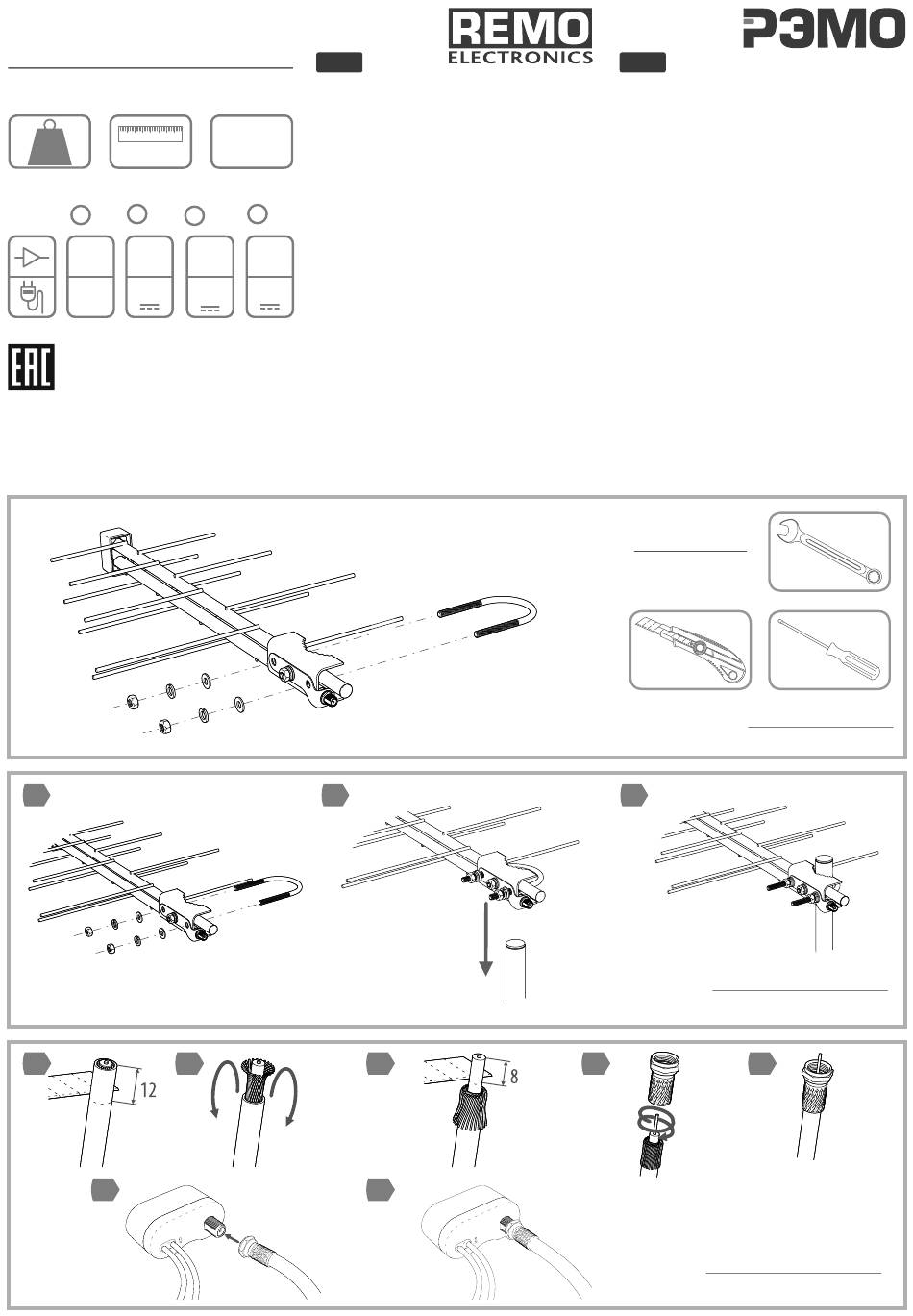

Full Assembly Diagram

Схема полной сборки
3

Mount Assembly Diagram

Схема сборки узла крепления
4 5

Injector Assembly Diagram

Схема подключения инжектора
