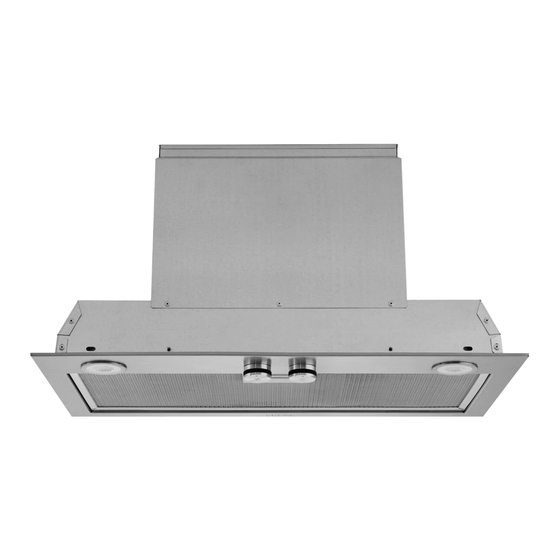

Powerpack Inserts
Model numbers: PM400SS,
BBN2243SS, BBN2303SS
INSTALLATION,
USE & CARE INSTRUCTIONS
PM400SS
BBN2243SS
HB0369
BBN2303SS
Serial number:
1105024A

Advertisement

Table of Contents
loading

Related Manuals for Broan PM400SS

Summary of Contents for Broan PM400SS

  • Page 1 WWW.BROAN-NUTONE.COM WWW.BROAN-NUTONE.CA Powerpack Inserts Model numbers: PM400SS, BBN2243SS, BBN2303SS INSTALLATION, USE & CARE INSTRUCTIONS PM400SS BBN2243SS HB0369 BBN2303SS Serial number: 1105024A...

  • Page 2: Table Of Contents

    Optional Liners (PM400SS Unit Only) . . . . . . . . . . . . . . . . . .

  • Page 3: Installation

    To register your product, please visit our website: In the United States - broan-nutone .com In Canada - broan-nutone .ca For Technical Support, call: In the United States - 800-637-1453 In Canada - 800-567-3855 Installer: Leave this manual with the homeowner .
  • Page 4 WARNING TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE: A . Never leave surface units unattended at high settings . Boilovers cause smoking and greasy spillovers that may ignite . Heat oils slowly on low or medium settings . B .
  • Page 5 CONTENTS Before proceeding to the installation, check the contents of the box . If items are missing or damaged, contact the manufacturer . Make sure that the following items are included: PM400SS BBN2243SS, BBN2303SS (1) 3¼” 10” (1) 6” R (1) 6”...

  • Page 6: Optional Liners (Pm400Ss Unit Only)

    OPTIONAL LINERS (PM400SS UNIT ONLY) For installations where the PM400SS unit is less than 30” above cooktop, this powerpack insert should be mounted into iner modeL abinet nominaL width a metal liner to protect cabinetry combustible material from LB30SS 30"...

  • Page 7: Prepare The Cabinet

    (FIG . 6), or use the optional liner as a template (PM400SS unit only) . 2 . PM400SS unit only: Where needed, install the metal liner . 3 . Measure the remaining material of the cabinet bottom sides (C), (FIG .
  • Page 8 PREPARE THE CABINET Narrow edge 6 . Install the cabinet brackets as follow (FIG . 9): configuration  Align the bracket flush with the bottom of the right cabinet side panel, with the hooks marked position (E) between the bottom embossed holes . For the narrow edge configuration, trace a line on the top of the bracket .
  • Page 9 7 . Measure the distance between both bottom bracket edges (F) (FIG . 10) . The table below shows the approriate distance needed . arrow edge ide edge PM400SS From 19-3/8” From 19-9/16” to < 19-9/16” to 19-13/16” BBN2243SS From 21-7/8”...

  • Page 10: Prepare The Unit

    PREPARE THE UNIT ll inStallationS 1 . If present, remove all protective polyfilm from the unit and/ or parts . 2 . Remove the grease filter(s) by pushing down on latch tab and tilting the filter(s) downward (FIG . 14) . Set aside the filter(s) .
  • Page 11 PREPARE THE UNIT ( ’ cont ’ orizontal exHauSt inStallation only cont 7 . From inside the unit, detach the back plate (grey part in FIG . 19) by removing its both retaining nuts using NUTS 3/8” diameter socket . Set aside the nuts and plate . FIG.

  • Page 12: Install The Unit

    INSTALL THE UNIT 1 . Run house power cable between service panel and unit location . Stub out a 2-foot length of power cable inside the cabinet . Insert the power cable in the unit through the 7/8” diameter strain relief previously installed . NOTE: Not necessary if the optional HCK44 cord connection kit is used .
  • Page 13 INSTALL THE UNIT ( ’ cont 3 . Lift the unit until contact is made between the unit flange and cabinet . Secure the unit to the cabinet using 4 no . 8 x 5/8” wood screws included in parts bag (2 screws per side) .

  • Page 14: Connect Ductwork

    (purchase separately) . To install, follow the instructions packed with the kit . Refer to table below to find the appropriate non-duct kit according to the unit . Unit model Non-Duct kit model PM400SS HARKPM21 FIG. 28 BBN2243SS HARKBN24 HJ0256...

  • Page 15: Wiring

    INSTALL THE FILTER(S) Ducted Installation Reinstall the grease filter(s) . Non-Ducted Installation PM400SS unit only: Attach the non-ducted filter (included with the HARKPM21 non-duct kit) to the back of the TABS FIG. 30 grease filter using clips (provided with non-ducted filter) .

  • Page 16: Operation

    OPERATION PM400SS Blower Switch: A rotary 4-position knob controls the blower speed (Off - low speed - medium speed - high speed) . Blower Switch Light Switch HC0106 Knob Knob Light Switch: A rotary 2-position knob turns the LED lights ON and OFF .

  • Page 17: Grease Filter(S)

    MAINTENANCE STAINLESS STEEL CLEANING ALWAYS SWITCH OFF THE ELECTRICITY SUPPLY • Regularly wash with clean cloth or rag soaked BEFORE CARRYING OUT ANY OPERATIONS ON THE APPLIANCE . with warm water and mild soap or liquid dish detergent . Grease Filter(s) •...
  • Page 18 PM400SS...
  • Page 19 BBN2243SS, BBN2303SS...
  • Page 20 PM400SS ey no umBer HL0483 eScriPtion SV08487 oUnd adapter damper SR740014 3¼” 10” a dapter damper S99271702 17 µ apaCitor S97021510 ’ 400 Cfm Lower ass S98012198-804 f 6, 7, 11 aCepLate inCLUding items s99030382-202 r otary Light switCh S1105216...
  • Page 21 BBN2243SS, BBN2303SS BBn2243SS BBn2303SS HL0484 ey no umBer eScriPtion SV08487 oUnd adapter damper SR740014 3¼” 10” a dapter damper S99271702 17 µ apaCitor S97021510 ’ 400 Cfm Lower ass S98012198-805 f aCepLate inCLUding item S98012198-806 f aCepLate inCLUding item S99030378 eChaniCaL pUsh bUtton ControL...

  • Page 22: Warranty

    Company’s most current written limited warranty for your particular product will control . The most current limited written warranties for the Company’s products can be found at www .broan-nutone .com and www .broan-nutone .ca .
  • Page 23 WWW.BROAN-NUTONE.COM WWW.BROAN-NUTONE.CA Hottes encastrées Numéros de modèle : PM400SS, BBN2243SS, BBN2303SS DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN PM400SS BBN2243SS HB0369 BBN2303SS Nº de série : 1105024A...
  • Page 24 Revêtements d’armoire optionnels (appareil PM400SS seulement) . . . . . . . . . . . . . . . . .6...
  • Page 25 Pour enregistrer votre produit, veuillez visiter notre site Internet : Aux États-Unis : broan-nutone .com Au Canada : broan-nutone .ca Pour de l’assistance technique, veuillez composer le numéro de téléphone suivant : Aux États-Unis : 800-637-1453 Au Canada : 800-567-3855 Installateur : Laisser ce manuel au propriétaire .
  • Page 26 AVERTISSEMENT AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE : A . Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés à feu vif . Les débordements engendrent de la fumée et des déversements graisseux pouvant s’enflammer . Chauffez l’huile lentement, à...
  • Page 27 électrique domestique à la hotte) CONTENU Avant de procéder à l’installation, vérifier le contenu de la boîte . Si des articles sont manquants ou endommagés, contacter le manufacturier . S’assurer que les articles suivants sont inclus : PM400SS BBN2243SS, BBN2303SS (1) A DAPTATEUR VOLET...

  • Page 28: Revêtements D'armoire Optionnels (Appareil Pm400Ss Seulement)

    REVÊTEMENTS D’ARMOIRE OPTIONNELS (APPAREIL PM400SS SEULEMENT) Pour les installations où la PM400SS est située à moins de 30 po au-dessus de la surface de cuisson, la hotte odèLe de argeUr nominaLe encastrée devrait être montée avec un revêtement d’armoire de ’...

  • Page 29: Préparation De L'armoire

    (FIG . 6), ou utiliser le revêtement d’armoire comme gabarit (hotte PM400SS seulement) . 2 . Hotte PM400SS seulement : Lorsque nécessaire, installer le revêtement d’armoire . 3 . Mesurer ce qu’il reste de matériau des côtés de la base de l’armoire (C) (FIG .
  • Page 30 PRÉPARATION DE L’ARMOIRE ( Suite 6 . Installer les supports d’armoire comme suit (FIG . 9) : Configuration du rebord étroit  Placer le support au même niveau que le bas du panneau droit de l’armoire, en centrant la marque de l’emplacement des crochets (E) entre les trous en relief inférieurs .
  • Page 31 7 . Mesurer la distance entre les rebords du bas des deux supports (F) (FIG . 10) . Le tableau ci-dessous indique les distances appropriées nécessaires : ppareiL ebord étroit ebord Large PM400SS De 19-3/8 po De 19-9/16 po à < 19-9/16 po à 19-13/16 po BBN2243SS...
  • Page 32 PRÉPARATION DE L’APPAREIL outeS leS inStallationS 1 . Le cas échéant, retirer toute présence de pellicule de plastique protectrice sur la hotte ou ses pièces . 2 . Retirer le(s) filtre(s) à graisses en appuyant sur le loquet et en le(s) basculant vers le bas (FIG . 14) . Mettre de coté le(s) filtre(s) .

  • Page 33: Préparation De L'appareil

    PRÉPARATION DE L’APPAREIL ( Suite nStallation en éVacuation Horizontale Seulement Suite 7 . Par l’intérieur de l’appareil, détacher la plaque arrière (en ÉCROUS gris dans la FIG . 19) en retirant ses 2 écrous de retenue à l’aide d’une douille de 3/8 po de diamètre . Mettre de côté...

  • Page 34: Installation De L'appareil

    INSTALLATION DE L’APPAREIL 1 . Acheminer le câble d’alimentation électrique du panneau de distribution jusqu’à l’emplacement de l’appareil . Prévoir une longueur de 2 pi à l’intérieur de l’armoire . Passer le câble d’alimentation dans la hotte à travers le serre-fils de 7/8 po de diamètre péalablement installé...
  • Page 35 INSTALLATION DE L’APPAREIL ( Suite 3 . Lever la hotte jusqu’à ce que son rebord s’appuie sur la base de l’armoire . Fixer la hotte à l’armoire à l’aide de 4 vis à bois n˚ 8 x 5/8 po incluses dans le sac de pièces (2 vis par côté) .

  • Page 36: Raccordement Du Conduit

    (vendu séparément) . Pour l’installation, suivre les directives incluses avec cet ensemble . Consulter le tableau ci-dessous pour connaître le modèle correspondant à l’appareil . FIG. 28 Modèle d’appareil Modèle d’ensemble de recirculation HJ0256 PM400SS HARKPM21 BBN2243SS HARKBN24 BBN2303SS HARKBN30...

  • Page 37: Branchement Électrique

    Remettre en place le(s) filtre(s) à graisses . Installation en recirculation PATTES FIG. 30 Hotte PM400SS seulement : Attacher le filtre de recirculation (inclus avec l’ensemble HARKPM21) à HD1379 l’endos du filtre à graisses à l’aide des clips (incluses avec le filtre de recirculation) .

  • Page 38: Fonctionnement

    FONCTIONNEMENT PM400SS Bouton du ventilateur : Un bouton rotatif à 4 positions contrôle la vitesse du ventilateur (Arrêt - basse vitesse - vitesse moyenne - haute vitesse) . Bouton du Bouton de HC0106 ventilateur l’éclairage Bouton de l’éclairage : Un bouton rotatif à 2 positions allume et éteint l’éclairage DEL .

  • Page 39: Filtre(S) À Graisses

    ENTRETIEN NETTOYAGE DE L’ACIER INOXYDABLE TOUJOURS COUPER L’ALIMENTATION ÉLECTRIQUE AVANT D’EFFECTUER UNE QUELCONQUE OPÉRATION À faire : SUR CET APPAREIL . • Laver régulièrement les surfaces à l’aide d’un chiffon propre imbibé d’eau chaude et de savon Filtre(s) à graisses doux ou de détergent liquide à...
  • Page 40 PM400SS...
  • Page 41 BBN2243SS, BBN2303SS...
  • Page 42 PM400SS HL0483 n° ePère de Pièce eScriPtion té SV08487 daptateUr voLet po rond SR740014 3¼ po 10 po daptateUr voLet S99271702 17 µ ondensateUr S97021510 ³/ entiLateUr S98012198-804 C 6, 7, 11 hâssis inCLUant Les repères s99030382-202 i ’ nterrUpteUr rotatif de L éCLairage...
  • Page 43 BBN2243SS, BBN2303SS n° HL0484 BBn2243SS BBn2303SS ePère de Pièce eScriPtion SV08487 daptateUr voLet po rond SR740014 3¼ po 10 po daptateUr voLet S99271702 17 µ ondensateUr S97021510 ³/ entiLateUr S98012198-805 C hâssis inCLUant Le repère S98012198-806 C hâssis inCLUant Le repère S99030378 ommande méCaniqUe à...

  • Page 44: Garantie

    Garantie limitée Période de garantie et exclusions : Broan NuTone LLC (la « Société ») ou Venmar Ventilation ULC et/ou son subsidiaire garantit au consommateur acheteur initial (« vous ») de son produit (le « Produit ») que celui-ci est exempt de tout vice de matériau ou de fabrication pour une période de un (1) an à...
  • Page 45 WWW.BROAN-NUTONE.COM WWW.BROAN-NUTONE.CA Campanas empotrables Números de modelo : PM400SS, BBN2243SS, BBN2303SS INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO PM400SS BBN2243SS HB0369 BBN2303SS Número serial : 1105024A...
  • Page 46 Instalación de los conductos (Instalaciones con conductos únicamente) . . . . . . . . . . . . . .5 Recubrimiento de gabinete opcional (Aparato PM400SS solamente) . . . . . . . . . . . . . . . .6 Retirada del adaptador/Compuerta .
  • Page 47 En EE .UU ., registre su campana de cocina en línea en www .broan-nutone .com En Canadá, registre su campana de cocina en línea en www .broan-nutone .ca Para asistencia técnica, marcar el número de teléfono siguiente : En EE .UU . : 800-637-1453 En Canadá...
  • Page 48 ADVERTENCIA PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA EN LA PARTE SUPERIOR DE LA COCINA: No deje nunca recipientes de cocina a fuego vivo sin vigilancia. Los desbordamientos producen humo y derrames grasientos que pueden inflamarse. Caliente el aceite despacio, a fuego lento o mediano. Ponga en marcha siempre la campana extractora al cocinar a temperaturas elevadas o al cocinar alimentos flameados (crepas Suzette, cerezas jubilee, res con pimienta flambeada).
  • Page 49 CONTENIDO Antes de empezar la instalación, verifique el contenido de la caja . Si faltan elementos o hay elementos dañados, póngase en contacto con el fabricante . Compruebe que estén en : PM400SS BBN2243SS, BBN2303SS (1) A DAPTADOR COMPUERTA (1) A 3¼...

  • Page 50: Recubrimiento De Gabinete Opcional (Aparato Pm400Ss Solamente)

    RECUBRIMIENTO DE GABINETE OPCIONAL (APARATO PM400SS SOLAMENTE) En las instalaciones donde la PM400SS se ubica a menos de odeLo de nChUra nominaL deL 30 pulg . por encima de la superficie de la cocina, la campana reCUbrimiento gabinete empotrable debería instalarse con un recubrimiento de gabinete LB30SS 30 pulg .

  • Page 51: Preparación Del Gabinete

    (FIG . 6) o usar el recubrimiento de gabinete como plantilla (campana PM400SS solamente) . 2 . Campana PM400SS solamente : Cuando es necesario, instalar el recubrimiento del gabinete . 3 . Ver la FIG . 7 . Medir el material restante en los lados de la base del gabinete (C), si hay 1/4 pulg .
  • Page 52 PREPARACIÓN DEL GABINETE ( cont 6 . Instale los soportes de gabinete como sigue (FIG . 9): Configuración  Coloque el soporte a ras con la parte inferior del panel borde estrecho derecho del gabinete, centrando la marca de la ubicación de los ganchos (E) entre los orificios inferiores en relieve .
  • Page 53 7 . Medir la distancia entre ambos bordes inferiores de los soportes (F) (FIG . 10) . La tabla siguiente indica la distancia adecuada . parato orde estreCho orde ampLio PM400SS De 19-3/8 pulg . De 19-9/16 pulg . a < 19-9/16 pulg . a 19-13/16 pulg . BBN2243SS De 21-7/8 pulg .
  • Page 54 PREPARACIÓN DEL APARATO odaS laS inStalacioneS 1 . De haberla, retire de la campana y de todas las piezas la película protectora . 2 . Use la pestaña para retirar de la campana el/los filtro(s) de grasa empujando hacia abajo e inclinando el/los filtro(s) hacia fuera (FIG .

  • Page 55: Preparación Del Aparato

    PREPARACIÓN DEL APARATO ( cont nStalación con Salida Horizontal Solamente cont 7 . Desde el interior del aparato, retire la placa trasera (en gris TUERCAS en FIG . 19) retirando las 2 tuercas usando un casquillo de 3/8 pulg . de diámetro . Poner las tuercas y la placa a un lado .

  • Page 56: Instalación Del Aparato

    INSTALACIÓN DEL APARATO 1 . Encaminar el cable de alimentación del panel de distribución hasta la ubicación del aparato . Prever una longitud de 2 pies en el gabinete . Pasar el cable de alimentación en la campana a través de la abrazadera de cables de un diámetro de 7/8 pulg .
  • Page 57 INSTALACIÓN DEL APARATO ( cont 3 . Levantar la campana hasta que su borde quede en la base del gabinete . Sujetar la campana al gabinete usando 4 tornillos para madera n˚ 8 x 5/8 pulg . incluidos en la bolsa de piezas (2 tornillos a cada lado) .

  • Page 58: Conexión Del Conducto

    (se vende por separado) . Para instalarlo, seguir las instrucciones incluidas con el kit . Consulte la tabla siguiente para encontrar el modelo correspondiente al aparato . FIG. 28 Modelo del aparato Modelo del kit de recirculación HJ0256 PM400SS HARKPM21 BBN2243SS HARKBN24 BBN2303SS HARKBN30...

  • Page 59: Conexión Eléctrica

    Vuelva a colocar el/los filtro(s) de grasa . Instalación en recirculación PESTAÑAS Campana PM400SS solamente : Ate el filtro de FIG. 30 recirculación (incluido con el kit HARKPM21) al reverso del filtro de grasa usando los clips de sujeción (incluidos HD1379 con el filtro de recirculación) .

  • Page 60: Funcionamiento

    FUNCIONAMIENTO PM400SS Botón del ventilador : Un botón giratorio con 4 posiciones controla la velocidad del ventilador . Botón del Botón de HC0106 (Parada - velocidad baja - velocidad media - velocidad alta) . ventilador las luces Botón de las luces : Un botón giratorio con 2 posiciones enciende y apaga las luces LED .
  • Page 61 MANTENIMIENTO LIMPIEZA DEL ACERO INOXIDABLE SIEMPRE DESCONECTE LA FUENTE DE ALIMENTACIÓN ANTES DE REALIZAR CUALQUIER INTERVENCIÓN A hacer : SOBRE ESTE APARATO . • Lávelo regularmente con un trapo limpio empapado con una disolución de agua tibia y Filtro(s) de grasa jabón suave o detergente para lavar vajillas .
  • Page 62 PM400SS...
  • Page 63 BBN2243SS, BBN2303SS...
  • Page 64 PM400SS HL0483 n.° de Pieza eScriPción SV08487 daptador CompUerta pULg redondo SR740014 3¼ pulg . 10 pulg . daptador CompUerta S99271702 17 µ ondensador S97021510 ³/ entiLador S98012198-804 p .º 6, 7, 11 aneL frontaL inCLUye n s99030382-202 i nterrUptor giratorio de Las LUCes...
  • Page 65 BBN2243SS, BBN2303SS n.° BBn2243SS BBn2303SS HL0484 de Pieza eScriPción SV08487 daptador CompUerta pULg redondo SR740014 3¼ pulg . 10 pulg . daptador CompUerta S99271702 17 µ ondensador S97021510 ³/ entiLador S98012198-805 p .º 10) aneL frontaL inCLUye n S98012198-806 p .º...
  • Page 66 . Las garantías limitadas por escrito más actualizadas para los productos de la Compañía se pueden encontrar en www .broan-nutone .
