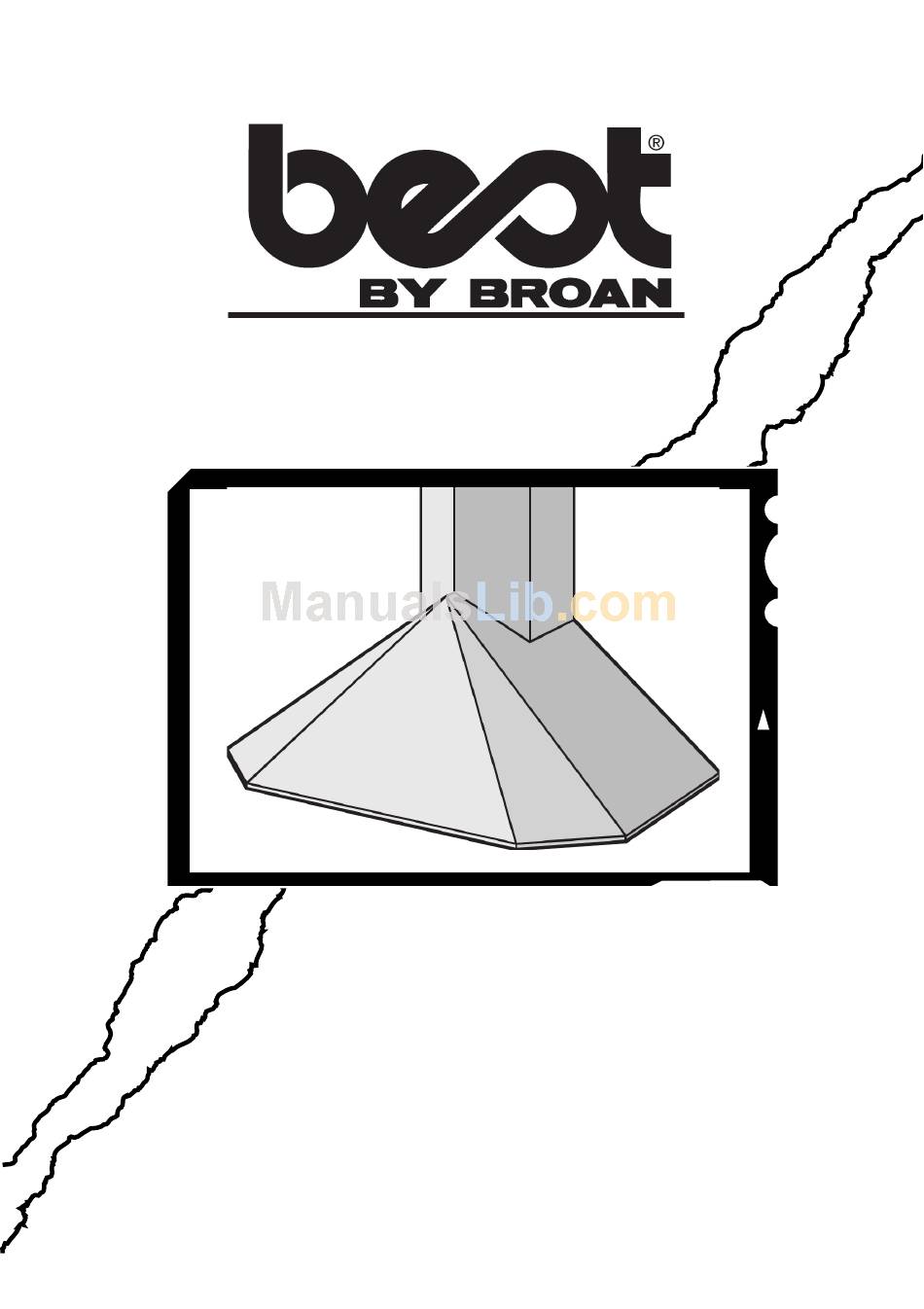

- Page 1 Model ENGLISH...2 FRANÇAIS...11 ESPAÑOL...20 BEST BY BROAN P.O. Box 140 Hartford, WI 53027...
- Page 2 READ AND SAVE THESE INSTRUCTIONS INTENDED FOR DOMESTIC COOKING ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
- Page 3 The motor will restart when it cools down. If the motor continues to shut off and restart, have the hood serviced. 7. For best capture of cooking impurities, the bottom of the hood should be a minimum of 24" and a maximum of 30" above the cooking surface.
-
Page 4: Prepare The Hood
PREPARE THE HOOD Unpack hood and check contents. You should receive: 1 - Hood 1 - Decorative Flue Assembly 1 - Parts Bag (B080810495) containing: 2 - Mounting Brackets 1 - Flue Mounting Bracket 8 - Mounting Screws (4,8 x 38mm Pan Head) 4 - Mounting Screws (3,9 x 9,5mm Pan Head) 8 - Drywall Anchors 1 - Installation Instructions... -
Page 5: Install The Ductwork
3. Long duct runs, elbows, and transitions will reduce the performance of the hood. Use as few of them as possible. Larger ducting may be required for best performance with longer duct runs. 4. Install a roof or wall cap. Connect round metal ductwork to cap and work back to- wards hood location. -
Page 6: Install The Hood
INSTALL THE HOOD 1. Hang the hood from the brackets through the rectangular cut-outs on the back of the hood. Cut-outs are larger than the brackets to allow for horizontal adjustment. The bottom of the hood should be 24" to 30"... -
Page 7: Connect Ductwork
CONNECT DUCTWORK 1. Adjust the width of the flue mounting bracket to equal the inside width of decorative flue. Insert and tighten mounting screws to hold bracket width. Use mounting screws (4.8x38mm) and wall anchors to secure flue mounting bracket to the ceiling as shown. 2. -
Page 8: Maintenance
MAINTENANCE Proper maintenance of the Range Hood will assure proper performance of the unit. Grease Filters The grease filters should be cleaned after every 30 hours of operation. This range hood has an operation timer which will alert you after every 30 hours of use by lighting a red LED above the “blower speed 0-1 button”. -
Page 9: Operation
OPERATION BLOWER SPEED 4 Controls BLOWER BLOWER ON-OFF / SPEED 3 The hood is operated using the (5) push-but- SPEED 1 BLOWER tons located under the bottom of the hood. SPEED 2 The light switch turns the halogen lights on and off. -
Page 10: Halogen Bulbs
(c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date. BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027 BULB... - Page 11 LISEZ ET CONSERVEZ CES INSTRUCTIONS SEULEMENT POUR UTILISATION DOMESTIQUE AVERTISSEMENTS POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES: 1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à...
- Page 12 4. Utilisez un extincteur SEULEMENT si: A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le mode d’emploi. B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé. C.
- Page 13 PREPAREZ LA HOTTE Enlever la hotte dans l’emballage et controller le contenu. Vous devez recevoir : 1 - Hotte 1 - Conduit décoratif 1 - Sachet (B080810495) avec: 2 - Étriers d’assemblage 1 - Étrier de support 8 - Vis d’assemblage (4,8 x 38mm Tête ronde) 4 - Vis d’assemblage (3,9 x 9,5mm Tête ronde) 8 - Chevilles 1 - Instructions pour l’installation...
-
Page 14: Installation Du Systeme D'evacuation
INSTALLATION DU SYSTEME D’EVACUATION REMARQUE: Pour réduire les risques d’incendie, n’utilisez que des tuyaux en métal. 1. Décidez où le tuyau doit être installé, entre votre hotte et l’extérieur. 2. Un tuyau droit et court permettra à votre hotte de fonctionner d’une façon plus efficace. 3. -
Page 15: Installation De La Hotte
INSTALLATION DE LA HOTTE 1. Accrochez votre hotte aux étriers par les trous rectangulaires qui se trouvent derrière votre hotte. Les trous sont plus grands que les étriers afin de vous permettre d’ajuster le tout horizontalement. Le fond de votre hotte devrait être à... - Page 16 CONNEXION DU SYSTEME D’EVACUATION 1. Régler l’étrier de support, de manière à ce que la largeur soit égale à celle du conduit décoratif supérieur. Installer et fixer les vis d’assemblage pour avoir l’étrier de la largeur exacte. Fixez l’étrier de support plafond moyen d’assemblage (4.8x38mm) et des chevilles...
-
Page 17: Entretien
ENTRETIEN Un bon entretien de votre hotte garantira une excellente performance. Filtres anti-graisse Les filtres anti-graisse doivent être nettoyés fréquemment: au bout d'environ 30 heures de fonctionnement, le LED rouge du “bouton On/OFF-vitesse1” se mette à clognoter; cela indique que les filtres anti-graisse doivent être nettoyées. - Page 18 FONCTIONNEMENT Commandes Votre hotte fonctionne grâce aux (5) boutons sur lesquels vous devez appuyer et qui se trouvent sous la partie inférieure de la hotte. Le bouton de la lumière allume et éteint les lampes halogènes. En pressant 1 fois la touche, la lumière s’allume au 1 pressant 2 fois la touche, la lumière du 2 niveau s’allume (éclairage plus intense);...
-
Page 19: Garantie
: 1-800-637-1453, (b) donner le numéro du modèle et l’identification de la pièce défectueuse et (c) décrire la nature de tout défaut de l’article ou de la pièce. Au moment où vous demandez le service de garantie, vous devez présenter la preuve d’achat avec la date. BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027 FUSIBLE BOÎTER INSTALLATION GARANTIE BROAN LIMITÉE À... - Page 20 LEA Y CONSERVE ESTAS INSTRUCCIONES INDICADO PARA EL USO EN COCINAS DOMESTICAS ADVERTENCIA PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS: 1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.
- Page 21 ADVERTENCIA 1. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en espacios cerrados por paredes o techos, áticos, espacios angostos o garajes. 2.
-
Page 22: Prepare La Campana
PREPARE LA CAMPANA Sacar la campana de l’embalaje y controlar el contenido. Recivireis: 1 - Campana 1 - Tubo decorativo 1 - Bolsita (B080810495) con: 2 - Soportes de montaje 1 - Soporte para el montaje del tubo 8 - Tornillos de montaje (4,8 x 38mm cabeza redonda) 4 - Tornillos de montaje (3,9 x 9,5mm cabeza redonda) 8 - Escarpias 1 - Instrucciones para instalación... - Page 23 INSTALACION DEL TUBO DE EXTRACCION NOTA: para evitar el riesgo de incendio, use solamente material de metal. 1. Decida donde va a colocar el tubo de extracción entre la campana y la parte exterior. 2. Un recorrido de tubo corto y recto permitirá a la campana funcionar de manera más eficaz.
-
Page 24: Instalacion Electrica
INSTALACION DE LA CAMPA- 1. Cuelgue la campana de los soportes por los agujeros rectangulares situados detrás de la campana. Los agujeros son más grandes que los soportes para permitir el ajuste en horizontal. La parte inferior de la campana debe estar a una distancia de 24”... - Page 25 ENTUBADO DE CANALIZACION 1. Regule el soporte para el montaje del tubo de manera que su ancho coincida con el del tubo superior. Colocar y fijar los tornillos de montaje para que el soporte se adapte a dicho ancho. Use tornillos (4.8x38mm) y escarpias para fijar al techo el soporte para el montaje del tubo como se indica.
-
Page 26: Mantenimiento
MANTENIMIENTO Un mantenimiento adecuado de la campana asegura el funcionamiento correcto del aparato. Filtros antigrasa Los filtros antigrasa deben limpiarse a menudo: después de unas 30 horas de funcionamiento, el diodo rojo del “mando velocidad 1” parpadea indicando que hay que limpiar los filtros antigrasa. - Page 27 FUNCIONAMIENTO MANDO DE MANDO DE VELOCIDAD 4 ENCENDIDO/ MANDO DE APAGADO Y Mandos VELOCIDAD 3 VELOCIDAD 1 La campana se pone en funcionamiento MANDO DE usando los 5 mandos situados en la parte VELOCIDAD 2 inferior de la campana. El interruptor luz enciende y apaga las lámparas halógenas.
- Page 28 1453 b) Dar el número de serie del modelo correspondiente o bien una descripción de la parte averiada, c) Descripción del defecto en el producto o bien en una de sus partes. Para requerir un servicio en garantía debe presentar el justificante con la fecha de la compra. BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027 LÁMPARA FUSIBLE...
-
Page 29: Service Parts
SERVICE PARTS MODEL K30 (90cm - 48”) - Parts for stainless steel models shown. For service parts for black, white, polished brass, or brushed copper models, call Broan Customer Service. KEY NO. PART NO. B08087018 B02300233 BE3345123 BE3345168 B03295005 B02300774... - Page 30 LISTE PIECES DE RECHANGE MODELE K30 (90cm - 48”) - Ci-dessous liste pièces de rechange pour hottes en inox. Pour les pièces de recharge des modèles de couleurs noir, blanc, laiton jaune poli, cuivre brossé, contacter Broan Customer Service. PART N.
-
Page 31: Lista De Piezas De Recambio
LISTA DE PIEZAS DE RECAMBIO MODELO K30 (90cm - 48”) - Aquí aparecen solamente las piezas de recambio para campanas de acero inoxidable, si desean las piezas de recambio de los modelos en blanco, negro, latón lustrado ó cobre acepillado, pónganse en contacto con el servicio al cliente de Broan. - Page 32 SERVICE PARTS - LISTE PIECES DE RECHANGE - LISTA DE PIEZAS DE RECAMBIO MODEL K30 Heat Sentry 04307113/3...
