- Page 2 感谢您选择CUAV NEO 3 GNSS导航模块。 请在使用前仔细阅读本手册， 在手册指导下进行操作， 不规范的操作可能会导 致无法挽回的后果。 *本说明书为印刷品， 不保证时效， 可能会由于固件或产品更新而进行修改， 修改内容不 再另行公告， 更多内容请访问CUAV文档中心， http://doc.cuav.net 01/14...
- Page 3 产品功能 GPS定位功能， 提供准确的地理定位信息。 电子罗盘功能， 提供准确的航向和姿态信息。 状态显示功能， 提供环形RGB状态灯显示功能。 警报提醒功能， 提供硬件状态的声音提示功能。 安全保护功能， 提供物理按键解锁保护功能。 安全开关&灯 机头朝向 GPS状态灯 闪烁： 已获得GPS定位 常亮： 未获得GPS定位 02/14...
- Page 4 连接方法 03/14...
- Page 5 类别参数 卫星接收器 NEO M9N RGB状态灯 NCP5623C 电子罗盘 IST8310 蜂鸣器 无源蜂鸣器 安全开关 物理按键 卫星系统 北斗、 伽利略、 格洛纳斯、 GPS 增强系统 SBAS:WAAS,EGNOS,MSAS QZSS:L1s(SAIF) 其它： RTCM3.3 并发器数量 工作频段 GPS:L1C/A 格洛纳斯:L10F 北斗:B1I 伽利略:E1B/C 水平精度 2.0M(高至0.7m) 速度精度 0.05m/s 04/14...
- Page 6 更新速率 25Hz(Max) 捕获速度 冷启动 24S 再次捕获： 2S 辅助启动: 2s 最大卫星数量 32颗+ 灵敏度 追踪&导航-167dBm 冷启动-148dBm 热启动-148dBm 重新捕获-160dBm 接口协议 UART+I2C+IO 接口类型 GHR-10V-S 支持的飞控类型 CUAV系列飞控 . Pixhawk系列 （蜂 鸣器不工作） 滤波 SAW+LAN+SAW 防电磁/射频干扰 EMI+RFI 固件类型 Ardupilot/PX4 固件升级 可对GNSS进行固件升级 05/14...
- Page 7 输入电压 温度 -10-70℃ 尺寸 60*60*16MM 重量 配件清单 NEO3主机 NEO3支架 产品认证 产品已通过 产品已通过 雷迅创新已通过 CE安全认证 FCC认证 ISO 9001质量管理体系认证 06/14...
- Page 8 注意事项 -请仔细阅读产品的使用说明书； -请正确安装支架位置； -请不要暴力损坏产品； 相关资料 产品使用教程， 请访问官方文档中心： http://doc.cuav.net 07/14...
- Page 9 Thank you for choosing the CUAV NEO 3 GNSS navigation module. Please read this manual carefully before use and operate under the guidance of the manual. Irregular operation may lead to irreparable consequences. This manual is printed and does not guarantee the validity period. It may be modified due to firmware or product updates.

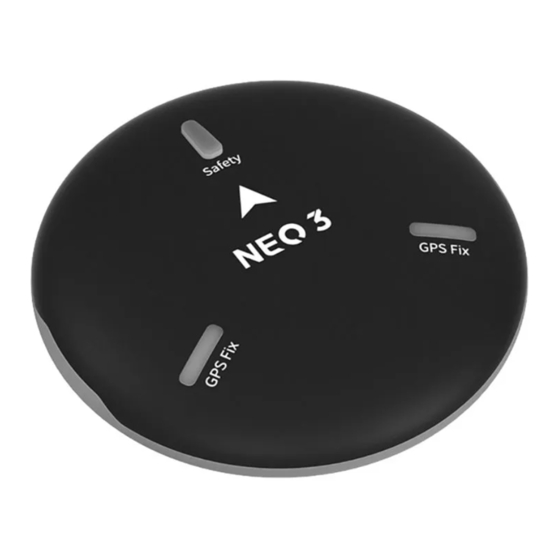

- Page 10 Features Provides geographic positioning information. Provides accurate heading and attitude information. Ring RGB status light display Voice prompt for hardware status Provides physical key unlock protection. Safety switch & light Head orientation GPS status light Blinking: GPS position obtained Steady on: No GPS positioning 09/14...
-
Page 11: Connection Method
Connection method 10/14... -
Page 12: Specifications
Specifications GNSS receiver NEO M9N RGB driver NCP5623C Compass IST8310 Buzzer Passive buzzer Safety switch Physical button GNSS Beidou、 Galileo、 GLONASS、 GPS GNSS Augmentation SBAS:WAAS,EGNOS,MSAS System QZSS:L1s(SAIF) Other： RTCM3.3 Number of concurrent GNSS Frequency band GPS:L1C/A GLONASS:L10F Beidou:B1I Galileo:E1B/C Horizontal accuracy 2.0M 11/14... - Page 13 Number of satellites(MAX) Sensitivity Tracking and nav-167dBm Cold start Hot star-148dBm Reacquisition -160dBm Protocol UART+IO+I2C Port Type GHR-10V-S Supported flight controller CUAV series, Pixahwk series (the buzzer does not work) Upgrade firmware Support Wave filtering SAW+LAN+SAW Anti-Electromagnetic/radio EMI+RFI frequency interference 12/14...
-
Page 14: Product Certification
Firmware type Ardupilot/PX4 Operating Voltage Operating temperature -10-70℃ Size 60*60*16MM Weight Packing List NEO 3 module NEO 3 stand Product certification Product has passed CUAV has passed Product has passed CE safety certification ISO 9001 quality management FCC certification system certification... - Page 15 Notes -Please read the manual before use; -Please install the bracket position correctly; -Please do not damage the product violently; Related information Visit the official documentation center for more turorial: http://doc.cuav.net 14/14...
