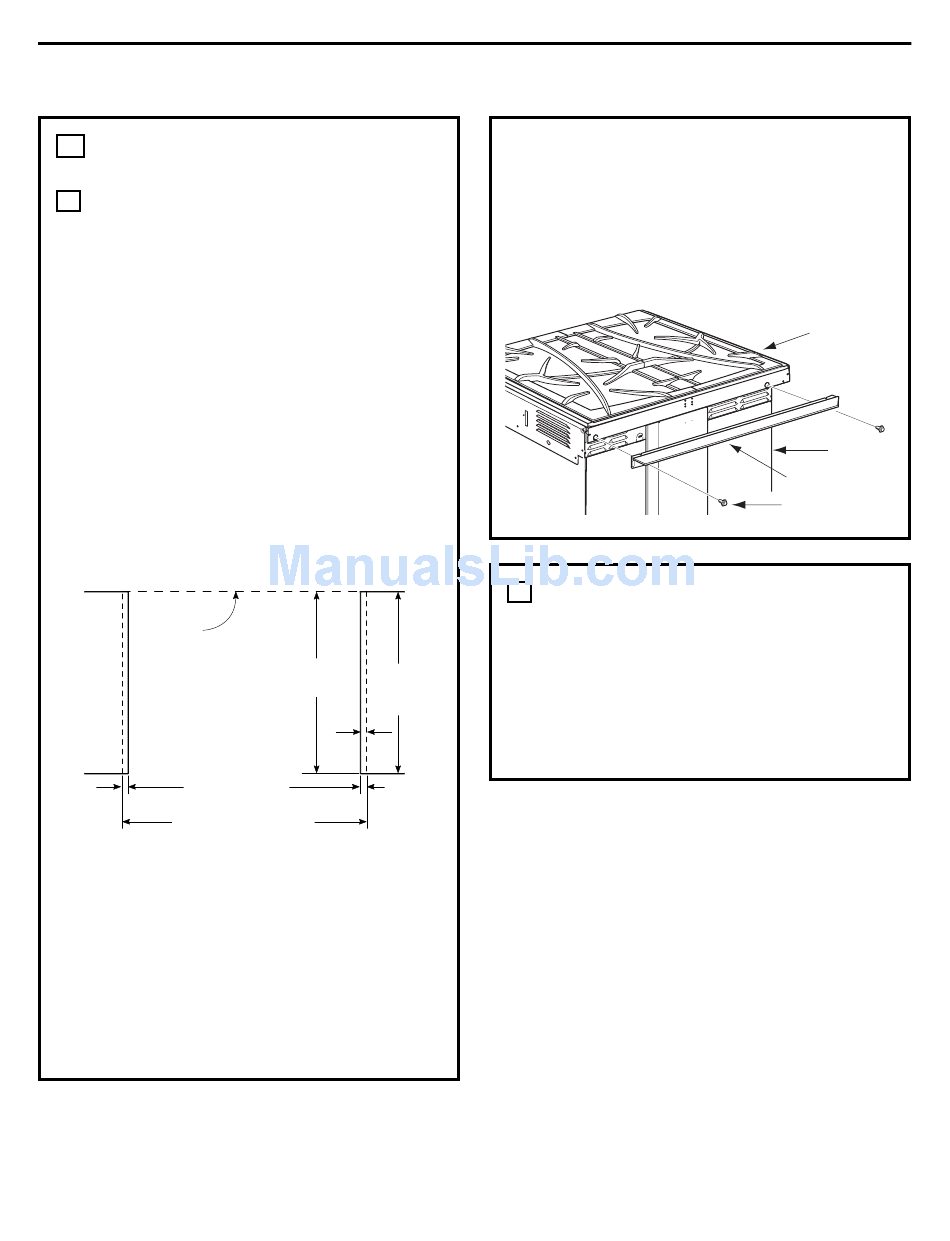

GE Profile P2S975SEMSS Installation Instructions Manual page 57

PREPARACIÓN DE
25
CONSTRUCCIÓN ALTERNATIVA
RELLENO DE SUPERFICIE O EQUIPO
A
DE PROTECCIÓN TRASERA
OPCIONALES
Si la abertura de la mesada se extiende hasta
la pared, ésta requerirá un equipo de relleno
de superficie (incluida con la cocina) o un
equipo de protección trasera (JXS32XX o
JXS37XX) para cerrar el espacio.
NOTA: Si la mesada es mayor a 63,5 cm (25"),
habrá un espacio entre la protección trasera
y la pared o entre el equipo de relleno y la
pared. Si la mesada en menor a 63,5 cm
(25"), habrá un espacio entre el frente de la
mesada y los extremos del panel de control
(ver Paso 8).
Si está usando el equipo de protección
trasera opcional, vea las instrucciones del
equipo de protección trasera para los detalles
de instalación.
Pared
76,2 cm (30")
Debe
Corte suave
estar
Debe estar nivelado
nivelado
79 mm (31-1/8")
Si está usando un equipo de relleno, coloque
la pieza de relleno de metal incluida con la
cocina en la parte trasera de la misma como
puede verse en la figura. Introduzca los 2
tornillos dentro de los orificios superiores
en la parte trasera externa y a través de las
ranuras del recorte, sosteniendo la pieza de
relleno centrada sobre el marco de la mesada
y empujando hacia arriba para cerrar el
espacio entre la parte inferior de la mesada
y el recorte de relleno.
Instrucciones de instalación
63,5 cm
Debe
(25")
estar
nivelado
Debe
estar
nivelado
Cuando el relleno se encuentre en la posición
adecuada, ajuste los 2 tornillos de montaje.
La parte superior del relleno debe colocarse
debajo de la superficie superior de la mesada
para evitar que las ollas, cacerolas y sartenes
dañen las piezas pintadas.
Vea la Instalación estándar de la cocina en la
página 46.
PARA INSTALACIÓN NO
B
INCORPORADA (UBICACIÓN AL
FINAL DEL GABINETE)
Cuando instale la cocina al final de una
sección de gabinetes que dejará ver el lado
sin terminar de la cocina, utilice el equipo
de lado del cuerpo (JXS77XX). Vea las
instrucciones del equipo para detalles de
instalación.
57
Anafe
Cocina
Relleno de
superficie
(2) tornillos #8
