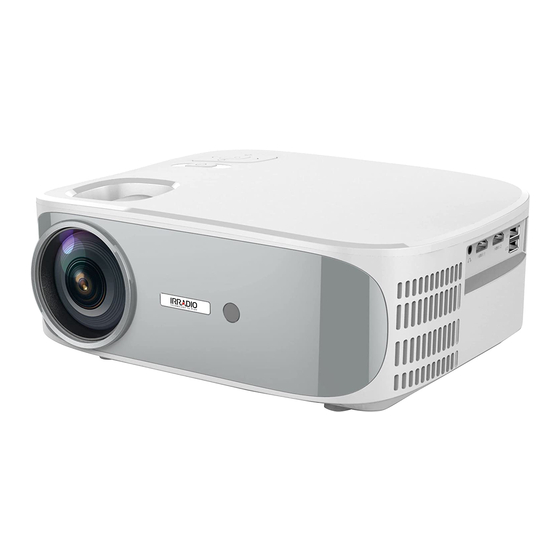

Irradio VDP-7000HDW User Manual

1080p lcd/led, compatibile 4k, 4000 lumen, contrasto 3000:1
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
VDP-7000HDW
Videoproiettore
Projector
1080p LCD/LED, Compatibile 4K, 4000 Lumen, Contrasto 3000:1
Cod. 558100315
Manuale d'uso | Users Manual
Leggere attentamente questo manuale prima dell'utilizzo | Read this manual thoroughly before use

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VDP-7000HDW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Irradio VDP-7000HDW

Summary of Contents for Irradio VDP-7000HDW

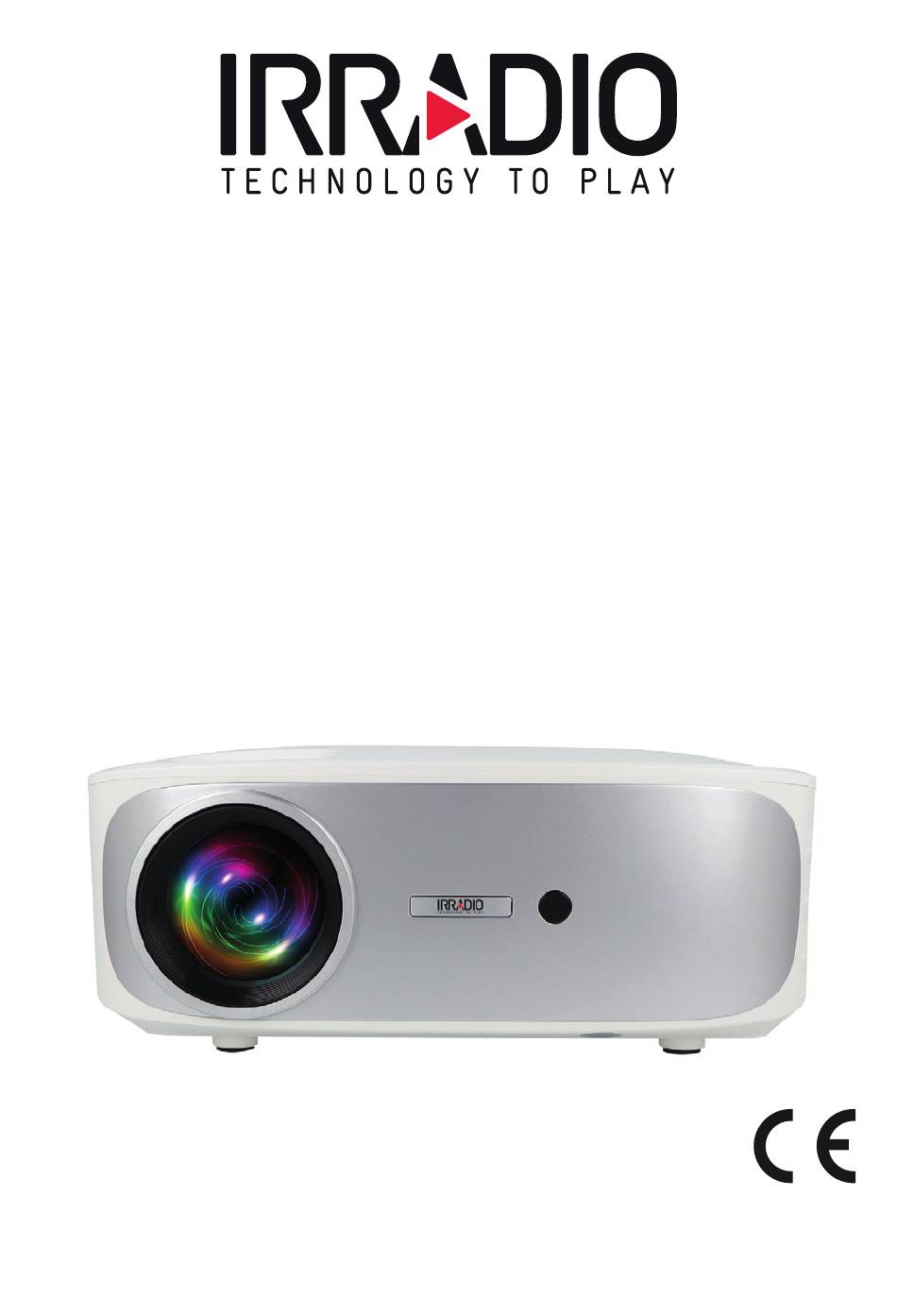

  • Page 1 VDP-7000HDW Videoproiettore Projector 1080p LCD/LED, Compatibile 4K, 4000 Lumen, Contrasto 3000:1 Cod. 558100315 Manuale d’uso | Users Manual Leggere attentamente questo manuale prima dell’utilizzo | Read this manual thoroughly before use...
  • Page 2 1. NOTA INTRODUTTIVA Irradio vi ringrazia per l’acquisto di questo videoproiettore e per la fiducia riposta nel nostro marchio. Grazie al costante impegno nella ricerca di soluzioni tecnologiche innovative e rispettose dell’ambi- ente, siamo confidenti di riuscire a soddisfare in pieno ogni vostra esigenza.
  • Page 3 essere garantita adeguata supervisione. • Qualora il videoproiettore emetta rumori inconsueti, fumo, cattivo odore o qualora si rilevino anomale deformazioni, rigonfiamenti o fessurazioni dell’involucro, procedere come segue: disconnettere l’alimentazione mediate interruttore sul quadro elettrico, scollegare il videoproiettore dalla rete elettrica e solo successivamente ripristinare il quadro elettrico. Rivolgersi a personale tecnico qualificato.

  • Page 4: Contenuto Della Confezione

    utilizzo intensivo di tipo professionale. • Non lasciare incustodito il videoproiettore durante il funzionamento. 3. CONTENUTO DELLA CONFEZIONE 1. Videoproiettore 2. Manuale d’uso 3. Telecomando 4. Cavo d’alimentazione 5. Cavo adattatore AV 6. Coprilente 7. Doppio perno di supporto Verificare la presenza di tutti questi accessori. Se riscontrati mancanti, rivolgersi al rivenditore presso cui è...
  • Page 5 1. Lente 9. Ingresso HDMI 2 2. Ricevitore IR del telecomando 10. Porte USB 3. Altoparlante interno 11. Connettore di alimentazione 4. Ricevitore IR del telecomando 12. Tastierino di comando 5. Griglia antipolvere di raffreddamento 13. Ghiera per la messa a fuoco 6.

  • Page 6: Installazione

    Il telecomando funziona con 2 batterie alkaline AAA (non incluse). In caso di inutilizzo prolungato, rimuovere le batterie. Per un funzionamento ottimale, puntare la parte anteriore del telecomando in direzione del videoproiettore durante la pressione dei pulsanti. 5. INSTALLAZIONE Indicazioni operative generali: •...
  • Page 7 Una volta posizionato il proiettore, procedere ai collegamenti di segnale e di alimentazione, collegando i relativi cavi alle prese descritte nel precedente capitolo 4. Dimensioni del riquadro di proiezione: Distanza Diagonale 4:3 larghezza 4:3 altezza 16:9 larghezza 16:9 altezza 1,5 mt 50”...
  • Page 8 Dipendentemente dalla possibilità o meno di installare il videoproiettore in posizione perfettamente centrale e perpendicolare rispetto allo schermo, circostanza per la verità piuttosto rara, in special modo in caso di installazione a soffitto, l’immagine potrebbe apparire fastidiosamente trapezioidale, rendendo necessaria la regolazione del cosiddetto “Keystone”, ovvero la correzione digitale del trapezio dell’immagine, nonché...

  • Page 9: Selezione Dell'ingresso

    7. SELEZIONE DELL’INGRESSO Per selezionare l’ingresso di segnale desiderato, premere ripetutamente il tasto “sorgente” sul tastierino di comando (cap. 4 n. 19) o sul telecomando (cap. 4 n. 9), fino a visualizzare sul relativo menù la sorgente desiderata, secondo la seguente tabella: HDMI1 Ingresso alta definizione, fino a 1080P, mediante connettore HDMI1 posto sul lato sinistro cui collegare un cavo HDMI M-M 19 pin proveniente da sorgente di adeguate...
  • Page 10 Sulla parte destra della schermata è visibile lo stato di ciascuna delle due porte USB, in azzurro le porte nelle quali è inserito un pendrive, in grigio le porte libere. Con i tasti freccia a destra e freccia a sinistra, su tastierino di controllo o telecomando, è...
  • Page 11 Modalità riproduzione immagini: Le diverse funzioni sono visualizzate con icone nella parte bassa dello schermo, con i tasti freccia a destra e sinistra è possibile selezionarle, confermando con “OK”. Premendo invece “freccia indietro” sul tastierino di comando o “Exit” sul telecomando le icone si disattivano e l’immagine viene visualizzata a tutto schermo.
  • Page 12 Menu Sottomenu Funzione Valori Default Opzioni Keystone Regola il trapezio e la rotazione H -50 - +50, V -50 - H 0, V 0, dell’immagine proiettata +50, Rotazione -50 Rotazione 0 - + 50 Opzioni Aggiornamento Non utilizzato Si / No software (USB) Immagine Modalità...
  • Page 13 Bluetooth e selezionare per il collegamento il dispositivo “VDP-7000HDW”; una volta stabilita la connessione, sarà sufficiente mandare in esecuzione da tale dispositivo l’ audio desiderato per averlo riprodotto dall’altoparlante del videoproiettore o da un eventuale altro dispositivo (cuffie, auricolari, amplificatori audio, ecc…)
  • Page 14 duplicazione schermo di cui i terminali sono provvisti: anche l’audio riprodotto viene trasferito al videoproiettore. Per ottenere le migliori prestazioni è importante accertarsi che la connessione sia quanto più possibile stabile e libera e che il traffico dati sulla rete sia il più possibile limitato, seppure durante il solo periodo di trasmissione.
  • Page 15 Toccare in sequenza “WiFi AP” e “Scan”, quindi selezionare il SSID della rete domestica in uso. Nella schermata successiva inserire la password della rete wireless nell’apposito campo, quindi premere “Connect”. Entro alcuni secondi il videoproiettore perfezionerà la connessione ed i relativi dati verranno visualizzati sullo schermo: Connettere lo smartphone o tablet alla rete wireless in uso, quindi, attraverso la funzione di duplicazio- ne dello schermo, sarà...
  • Page 16 12. COLLEGAMENTO VIA CAVO USB La funzione permette di ottenere la duplicazione dello schermo da smartphone o tablet dotati di sistema IOS, collegando il terminale al videoproiettore mediante un cavo USB provvisto di collegamento dati all’ingresso USB1. Immediatamente dopo il collegamento, il terminale richiederà autorizzazione per l’invio delle immagini, autorizzazione che deve essere concessa;...

  • Page 17: Dati Tecnici

    15. DATI TECNICI Modello VDP-7000HDW Sistema di proiezione Sistema di illuminazione Distanza di proiezione da 1,5 mt a 6,5 mt Dimensioni di proiezione da 50” a 300” Correzione trapezio ± 50% Proporzioni 16:9 o 4:3 Formati video supportati MPEG1, MPEG2, H.263, H.264, AVS, MJPEG, RV30, RV40, HEVC Estensioni video supportate .dat, .ts, .mp4, .mpg, .mjpeg, .avi, .mkv, .mov, .asf, .flv, .3gp, .3gpp,...
  • Page 18 16. RISOLUZIONE DEI PROBLEMI PIU’ COMUNI Il videoproiettore non si accende Possibile Causa: Mancanza di alimentazione Possibile Soluzione: Verificare il collegamento elettrico Il videoproiettore si è spento all’improvviso PC: Intervento della protezione termica PS: Verificate che le griglie di aspirazione ed espulsione dell’aria non siano ostruite da oggetti o polvere Il videoproiettore non emette suono PC: Un dispositivo è...
  • Page 19 17. CONFORMITÀ Il produttore Melchioni Ready S.r.l. dichiara che il prodotto VIDEOPROIETTORE IRRADIO mod. VDP-7000HDW (cod. 558100315) è conforme alla Direttiva 2014/35/UE del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l’armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

  • Page 20: Garanzia

    18. GARANZIA Melchioni Ready s.r.l., con sede in Milano (Italia), via Colletta 37, riconosce garanzia convenzionale sul prodotto per il periodo di due anni dalla data del primo acquisto da parte del consumatore. Tale garanzia lascia impregiudicata la validità della normativa in vigore riguardante i beni di consumo (D.L. 6 Settembre 2005 n.

  • Page 21: Important Safety Information

    1. INTRODUCTION Irradio thanks you for purchasing this video projector and for the confidence you placed in our brand. Thanks to our constant commitment in searching innovative and environmentally friendly technologi- cal solutions, we believe that we will be able to fully satisfy every of your needs.
  • Page 22 with strong condensation. No basin with water must be placed near or on top of the projector. • Before cleaning the product, please disconnect the power cable from the mains: refer to the next chapter for the relative prescriptions. • There are no serviceable parts inside: do not dismantle. Any repair or technical verification must be carried out by technical people only.

  • Page 23: Package Contents

    3. PACKAGE CONTENTS 1. Videoprojector 2. User manual 3. Remote control 4. Power cable 5. AV cable adapter 6. Lens cover 7. Dual support foot Please check for the presence of these accessories. If something is missing, please contact the reseller.
  • Page 24 1. Lens 9. HDMI 2 input 2. IR receiver for remote control 10. USB port 3. Internal speaker 11. Power supply input 4. IR receiver for remote control 12. Control keypad 5. Dustproof cooling grid 13. Focus ring 6. Analog AV input 14.

  • Page 25: Installation

    The remote control needs 2 alkaline batteries AAA (not included). If not used for long time, remove the batteries. For best performance, aim the remote control front part at the projector, when pressing buttons. 5. INSTALLATION General operations: • The projector can be installed on the ceiling or on a flat surface, front or rear (if suitable) of the projection screen.
  • Page 26 Projection dimensions: Distance Diagonal 4:3 width 4:3 height 16:9 width 16:9 height 1,5 mt 50” (126 cm) 40” (100,8 cm) 30” (75,6 cm) 32” (80,6 cm) 18” (45,4 cm) 3 mt 100” (252 cm) 80” (201,6 cm) 60” (151,2 cm) 64”...
  • Page 27 If the projector is not mounted perfectly central and perpendicular to the screen, which is quite rare, especially with ceiling installation, the image may appear trapezoidal, and can be corrected using the “keystone” function: digital correction of the trapezoidal image, as well as its rotation. Proceed to square and rotate the image by pressing the "M"...

  • Page 28: Input Selection

    7. INPUT SELECTION To select the desired signal input, press repeatedly the “Source” key on the command keyboard (chap. 4 n. 19) or on the remote control (chap. 4 n. 9) until the desired source appear on the menu, as described below: HDMI1 High definition input, up to 1080P, with HDMI1 connector located on the left side, to...

  • Page 29: Usb Multimedia Playback

    8. USB MULTIMEDIA PLAYBACK he projector is equipped with two USB sockets for the connection of pendrive with multimedia files. By selecting the USB1 or USB2 input followed by “OK”, the projector displays the following screen: On the right side of the screen you can see the status of each of the USB ports, in blue the ports in which a pendrive is inserted and in gray the free ports.
  • Page 30 and can be selected with the right and left arrow keys, confirming with “OK”. By pressing “back arrow” on the control keyboard or “Exit” on the remote control, the icons are disabled, a full screen graphic page is displayed and right and left arrow will increase or decrease the volume. Image playback mode: The different functions are displayed with icons in the lower part of the screen, and the selection is possible with the right and left arrow keys, confirming with “OK”.
  • Page 31 Menu Sub-menu Function Values Default Options Keystone Adjust the keystone and the image H -50 - +50, H 0, V 0, rotation V -50 - +50, Rotation 0 Rotation -50 - +50 Options Software upgrade Not used Yes / No (USB) Image Image mode...

  • Page 32: Bluetooth Audio Connection

    Receiver: The projector is waiting for a connection from an external device that plays audio: on the external device, start the Bluetooth search and select the “VDP-7000HDW” device for the connection; once the pairing has been successful, it will be enough to play the desired audio from this device to have it reproduced from the projector speaker or any other device (headphones, earphones, audio amplifiers, etc ...) connected to the headphone output.
  • Page 33 transferred to the projector. To obtain the best performance, please verify the connection stability and that the data transfer is as limited as possible, especially during the transmit period. The use of a "saturated" connection could result in a typically "jerky" vision, particularly annoying, as well as disconnections, sometimes even frequent: it is recommended that, during wireless playback, the projector is the only device with streaming video running on the network.
  • Page 34 Touch in sequence “WiFi AP” and “Scan”, then select the used home network SSID. In the next screen insert in the appropriate field the wireless network password, finally press “Connect. Within a few seconds the projector will perfect the connection and the data will be displayed on the screen: Connect the smartphone or tablet to the used wireless network and then, using the screen duplicate function, the phone screen will be reproduced by the projector.

  • Page 35: Usb Cable Connection

    12. USB CABLE CONNECTION The function permits to duplicate the screen from a smartphone or tablet equipped with an IOS system, by connecting the terminal to the projector using a USB cable with data connection to the USB1 input. Immediately after connection, the terminal will request authorization to send images, which must be granted;...

  • Page 36: Technical Specifications

    15. TECHNICAL SPECIFICATIONS Model VDP-7000HDW Projection system Illumination system Projection distance from 1,5 mt to 6,5 mt Screen dimension from 50” to 300” Keystone correction ± 50% Ratio 16:9 o 4:3 Supported video formats MPEG1, MPEG2, H.263, H.264, AVS, MJPEG, RV30, RV40, HEVC Supported video extensions .dat, .ts, .mp4, .mpg, .mjpeg, .avi, .mkv, .mov, .asf, .flv, .3gp, .3gpp,...
  • Page 37 16. MOST COMMON PROBLEMS SOLUTION The projector does not turn on Possible cause: Lack of power Possible solution: Verify the power connection The projector suddenly turned off PC: Thermal protection activated PS: Check that the ventilation grids are not blocked by objects or dust No audio sound from projector PC: A device is connected to the headphones output...

  • Page 38: Warranty

    The producer Melchioni Ready S.r.l. declares that the product IRRADIO PROJECTOR mod. VDP-7000HDW (code 558100315) is in compliance with Directive 2014/35/EU of the European Parliament and of the Council, of 26 february 2014, on the harmonisation of the laws of the Member States relating to the making available on the market of electrical equipment designed for use within certain voltage limits.
  • Page 39 repaired or replaced free of charge through the dealer, during the above warranty period. Melchioni Ready S.r.l. reserves the right to make a complete replacement of the device, if repairability is impossible or excessively expensive, with another device of similar characteristics (Legislative Decree 6 September 2005 no.
  • Page 40 Made in China Melchioni Ready S.r.l. Via Colletta, 37 - 20135 Milano | Tel. 02 49486000 | www.melchioni-ready.com...
