K&A MANUFACTURING
6703 ZINSER ST., SCHOFIELD, WI 54476
PHONE: 800.298.4351 FAX: 866.882.9475
www.raproducts.com
VERSION DATED: 2/20/14
VERSION DATED: 2/20/14
READ ALL THE INSTRUCTIONS
BEFORE BEGINNING
3
STEPS 1 & 2
WORKSURFACE SUPPORT
INSTRUCTION #: 53119
TOOLS REQUIRED FOR ASSEMBLY:
CORDLESS DRILL
#2 PHILLIPS HEAD DRIVER BIT
#2 SQUARE HEAD DRIVER BIT
7/32" HEX HEAD DRIVER BIT
OR ALLEN WRENCH
TAPE MEASURE
LEVEL
4
2
1
HARDWARE PACK # 53118
NewHeights SERIES 4 XT WORKSTATION ASSEMBLY INSTRUCTIONS:

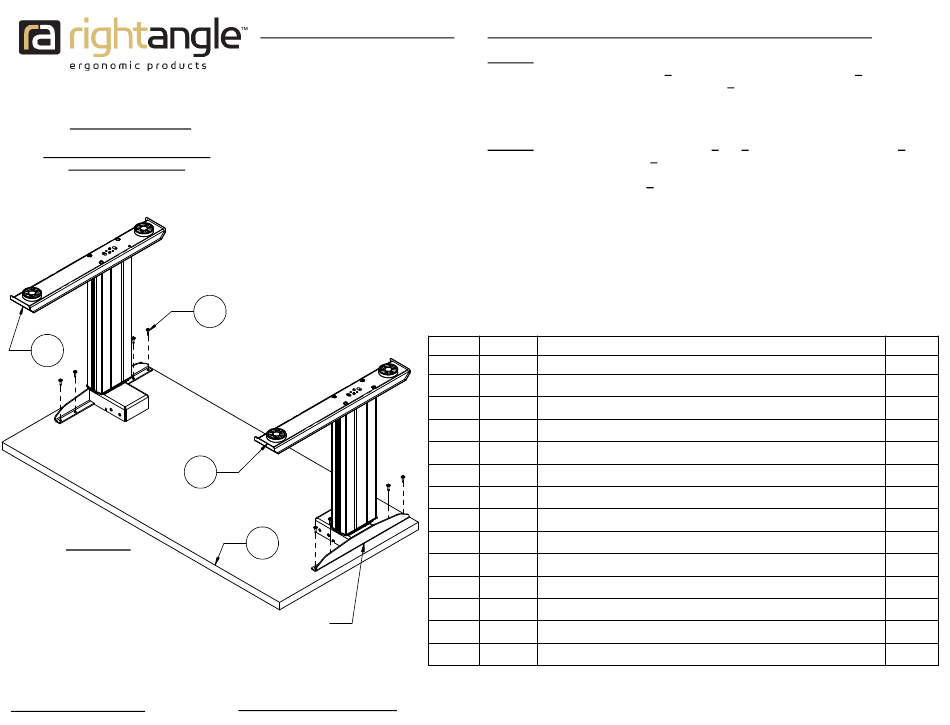

STEP 1: ALIGN THE HOLES IN THE WORKSURFACE SUPPORTS AT THE TOP
OF THE RIGHT LEG ASSEMBLY 2 AND THE LEFT LEG ASSEMBLY 3 WITH
THE PILOT HOLES IN THE WORKSURFACE 1 . DO NOT ALLOW THE LEG
ASSEMBLIES TO STAND WITHOUT SUPPORT. THEY CAN TIP OVER AND
THE GEAR HOUSING COULD CRACK. BE CAREFUL TO NOT PINCH THE
MOTOR WIRES BETWEEN THE MOTOR BOXES AND THE WORKSURFACE.
STEP 2: ATTACH THE LEG ASSEMBLIES 2 & 3 TO THE WORKSURFACE 1
USING (8) WOOD SCREWS 4 . LEAVE THE SCREWS LOOSE BY ABOUT 1/8".
YOU NEED TO BE ABLE TO ADJUST THE LEGS WHEN INSTALLING THE WIRE
MANAGEMENT CHANNEL 5 .
ITEM # PART #
1
VARIES WORKSURFACE
2
VARIES SERIES 4 XT RIGHT LEG ASSEMBLY
3
VARIES SERIES 4 XT LEFT LEG ASSEMBLY
4
51708 M5 x 18mm SQ/PH/WSHR HEAD WOOD SCREW VARIES
5
VARIES SERIES 4 XT WIRE MANAGEMENT CHANNEL
6
53025 5/16 LOCK WASHER
7
53024 5/16-18 x 1/2 BUTTON HEAD SOCKET SCREW
8
53176 .25x.696x.58 FLAT WASHER
9
53175 1/4 BLK OX LOCK WASHER
10
53174 1/4-20x1/2 PHILLIPS PAN HEAD MACHINE SCREW
11
50298 NewHeights CONTROL BOX
12
52604 3/16" CABLE CLAMP
13
52855 10 x 5/8 PHILLIPS TRUSS HEAD SCREW
14
50285 NewHeights HAND SWITCH
DESCRIPTION
QTY.
1
1
1
1
4
4
2
2
2
1
1
1
1
PAGE 1 OF 4

Advertisement

loading
Need help?

Need help?

Do you have a question about the 53118 and is the answer not in the manual?

Questions and answers

Summary of Contents for RA 53118

  • Page 1 53174 1/4-20x1/2 PHILLIPS PAN HEAD MACHINE SCREW 50298 NewHeights CONTROL BOX 52604 3/16" CABLE CLAMP WORKSURFACE SUPPORT 52855 10 x 5/8 PHILLIPS TRUSS HEAD SCREW 50285 NewHeights HAND SWITCH HARDWARE PACK # 53118 INSTRUCTION #: 53119 PAGE 1 OF 4...
  • Page 2 STEP 3: SLIDE APART THE SECTIONS OF THE WIRE MANAGEMENT CHANNEL 5 SO THE HOLES IN THE ENDS OF THE CHANNEL ALIGN WITH THE THREADED HOLES IN THE WELD NUTS INSIDE THE MOTOR BOXES. PLACE (4) LOCK WASHERS 6 ON (4) SOCKET SCREWS 7 . THREAD THESE THROUGH THE HOLES IN THE ENDS OF THE WIRE MANAGEMENT CHANNEL AND INTO THE WELD NUTS INSIDE THE MOTOR BOXES.
  • Page 3 STEP 7: RUN THE CABLES AS SHOWN ON THE DIAGRAM BELOW. PLUG THE CABLES INTO THE CONTROL BOX AS SHOWN AT LEFT. STEP 8: WITH THE HELP OF AN ASSISTANT, SET THE WORKSTATION UPRIGHT IN ITS FINAL LOCATION. LEVEL THE WORKSTATION IF REQUIRED BY TURNING THE LEVELING GLIDES CLOCKWISE (FROM THE K&A MANUFACTURING TOP) ON THE LOW CORNERS OF THE UNIT.
  • Page 4 STEP 9: PLUG THE POWER CORD FROM THE CONTROL BOX INTO A STANDARD 110 VOLT RECEPTACLE. A POWER STEP 9: PLUG THE POWER CORD FROM THE CONTROL BOX INTO A STANDARD 110 VOLT RECEPTACLE. A POWER SURGE PROTECTOR IS RECOMMENDED. SURGE PROTECTOR IS RECOMMENDED.
